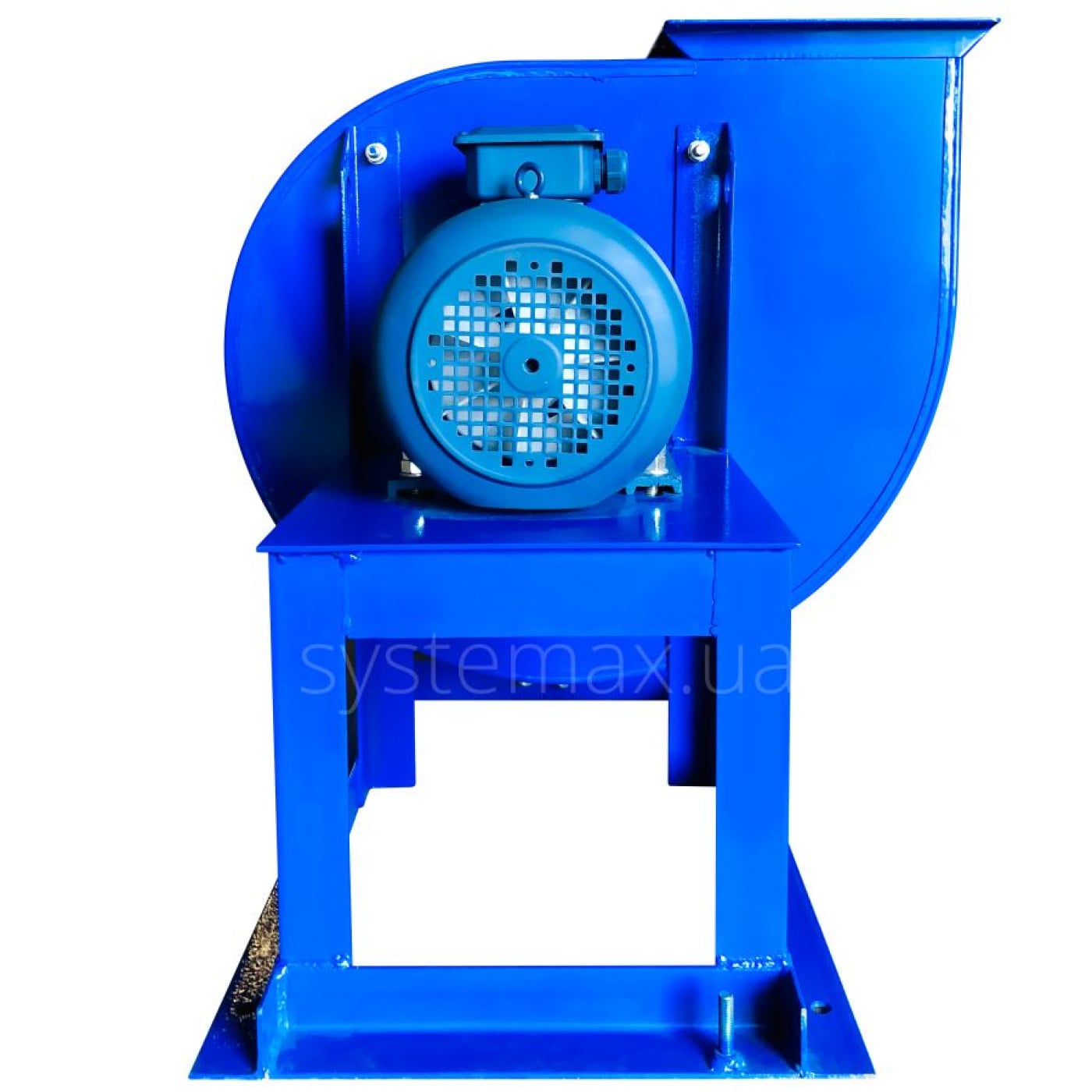

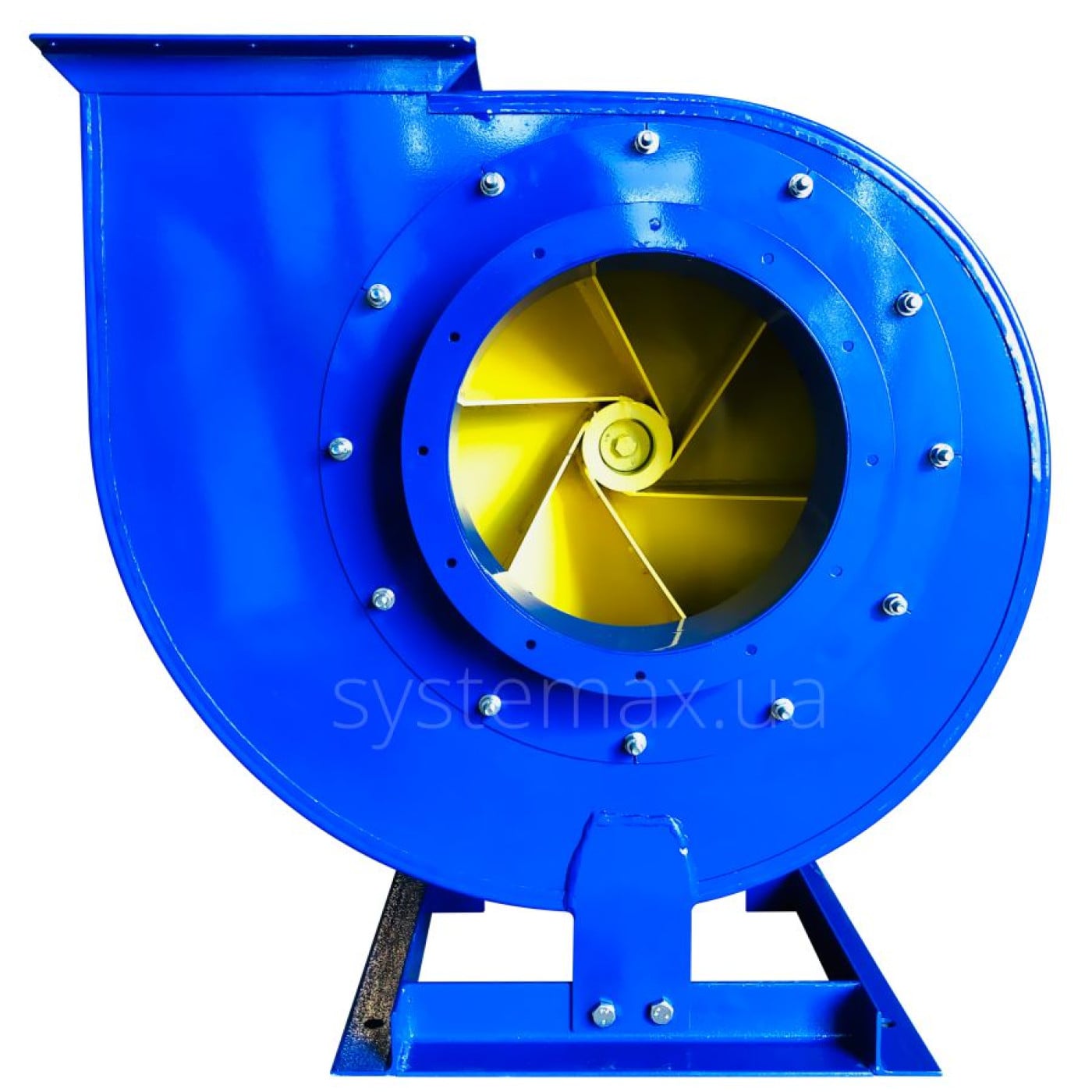

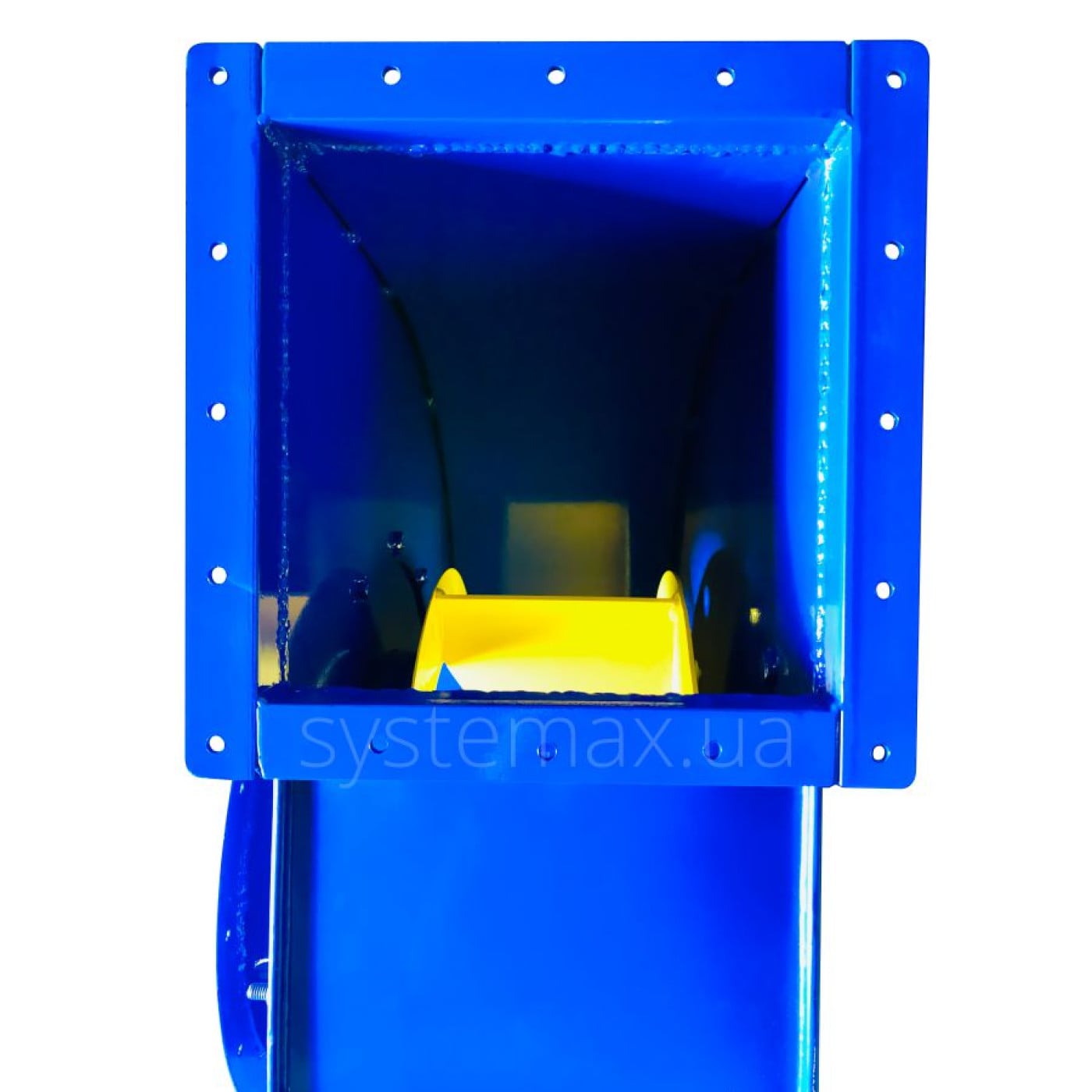

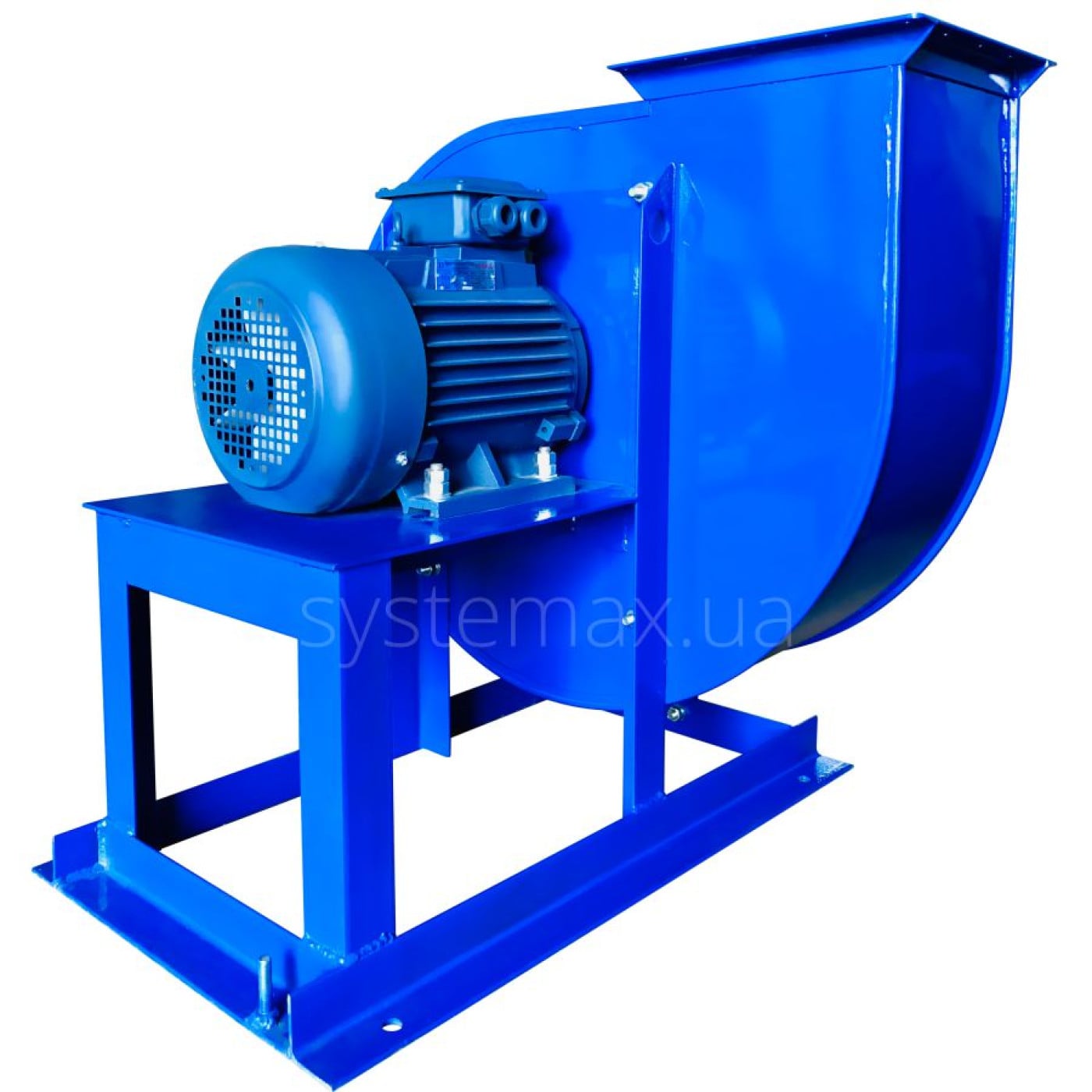

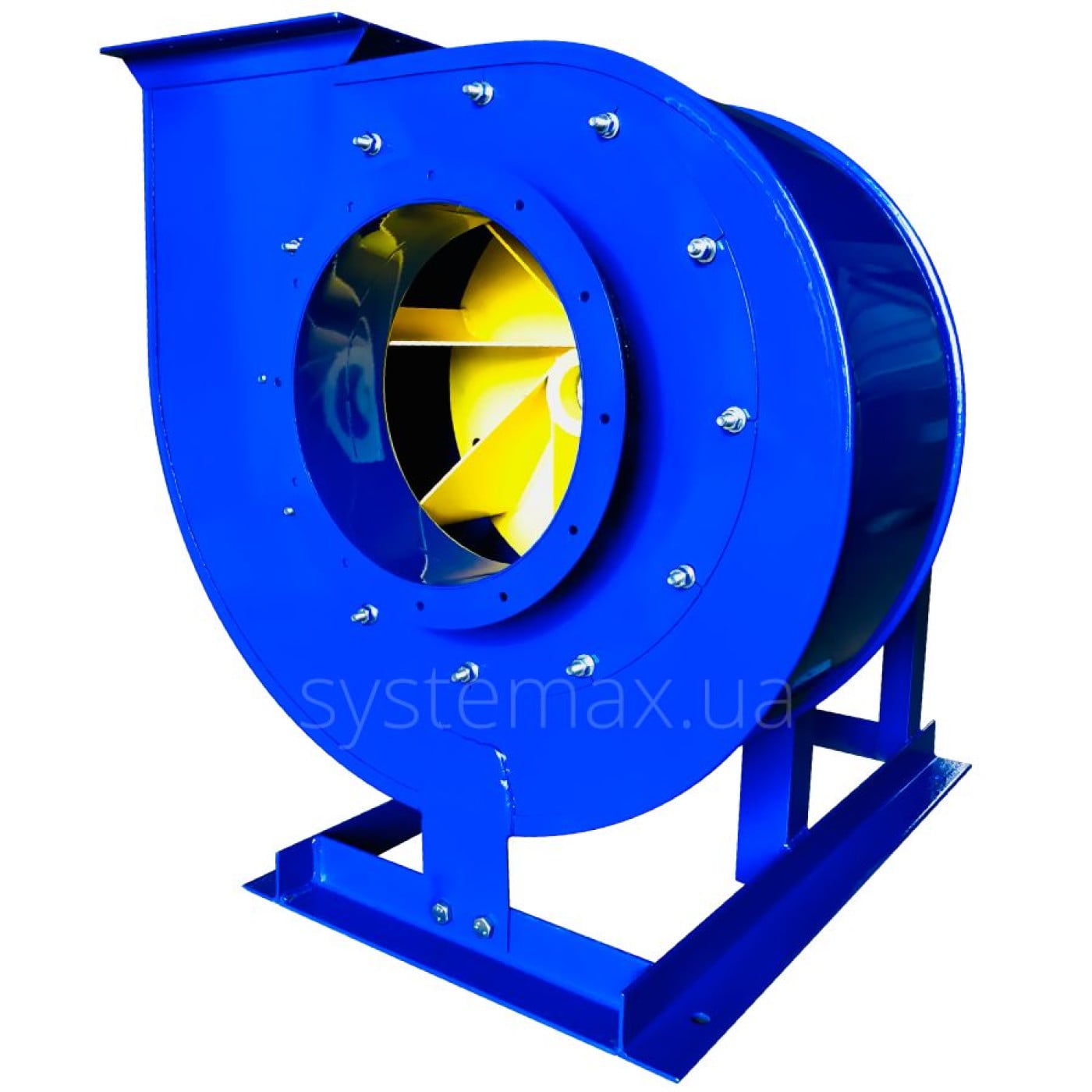

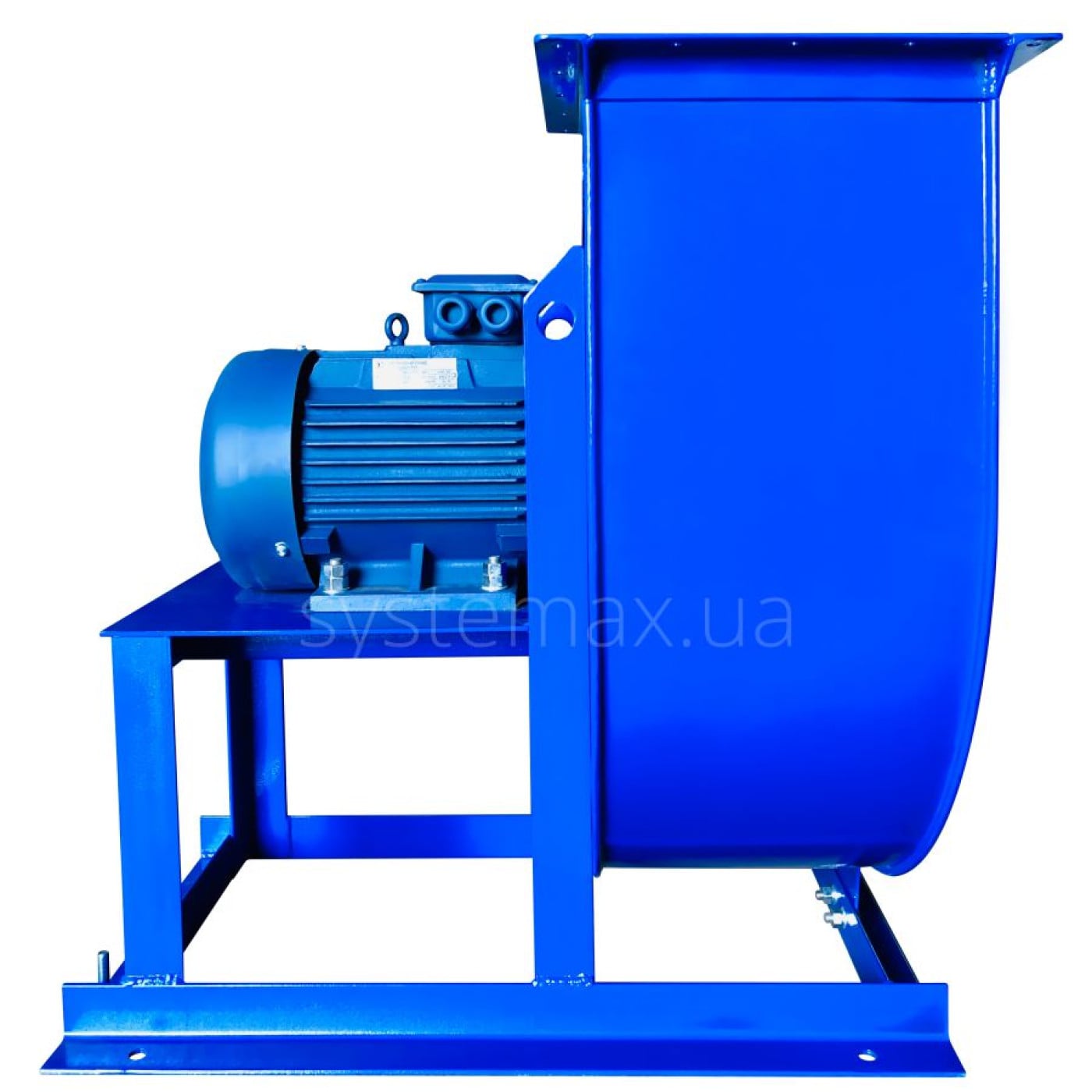

Вентиляторы пылевые ВЦП 6-46

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный

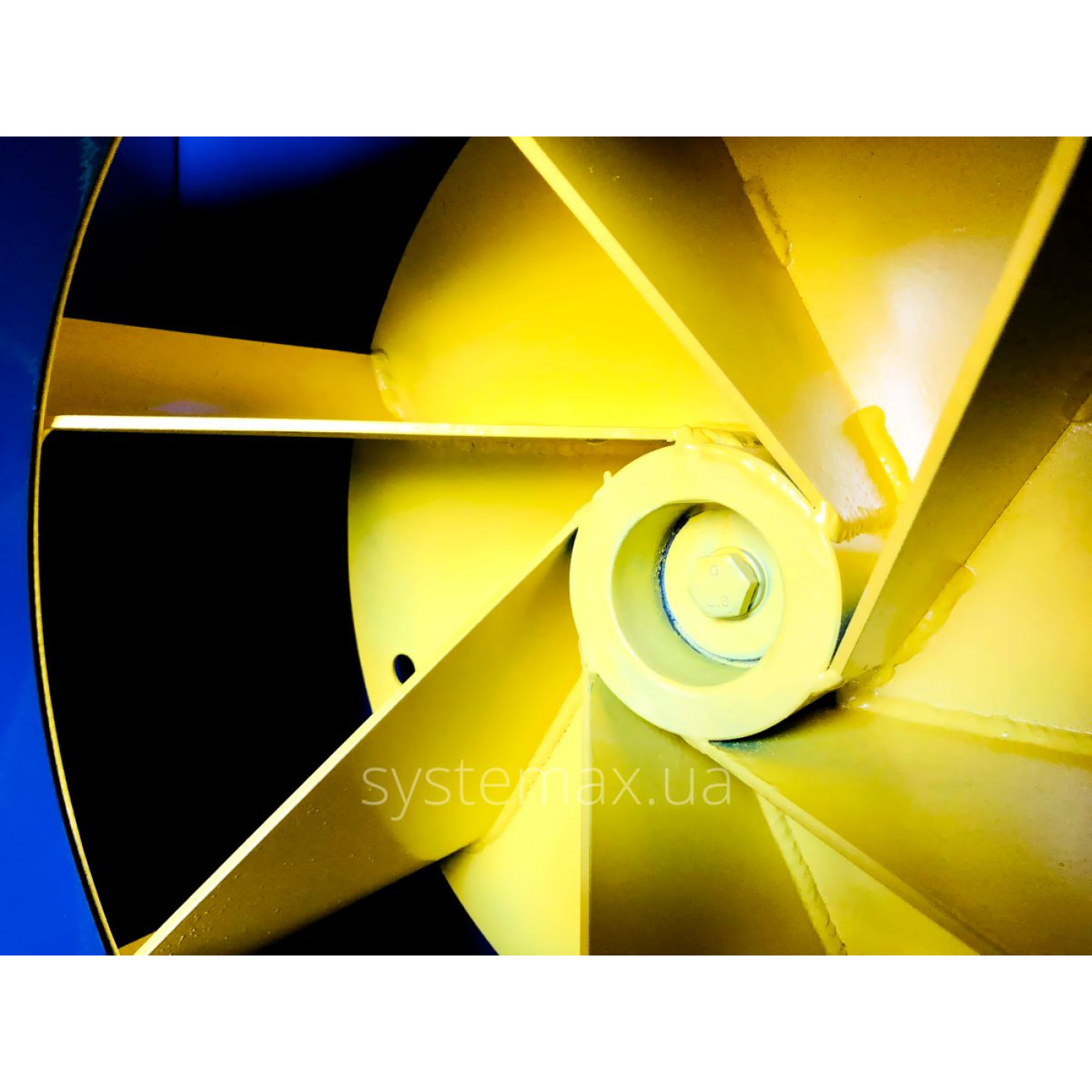

  • Вперед загнутые лопатки
  • Количество лопаток 6 шт.
  • Направление вращения - правое и левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВЦП 6-46 №2,5 Перейти » договорная АИР63В2 0,55 кВт 3000 об/мин 1150 м³/час 1000 Па 28,4 кг
договорнаяЗаказать
АИР71А2 0,75 кВт 3000 об/мин 1700 м³/час 780 Па 30,7 кг
договорнаяЗаказать
АИР71В2 1,1 кВт 3000 об/мин 2300 м³/час 500 Па 32,2 кг
договорнаяЗаказать
ВЦП 6-46 №3,15 Перейти » договорная АИР80В2 2,2 кВт 3000 об/мин 2900 м³/час 1400 Па 64 кг
договорнаяЗаказать
АИР90L2 3 кВт 3000 об/мин 4100 м³/час 1000 Па 66 кг
договорнаяЗаказать
АИР100S2 4 кВт 3000 об/мин 5000 м³/час 900 Па 69,5 кг
договорнаяЗаказать
ВЦП 6-46 №4 Перейти » договорная АИР80А4 1,1 кВт 1500 об/мин 3800 м³/час 500 Па 90 кг
договорнаяЗаказать
АИР80В4 1,5 кВт 1500 об/мин 4500 м³/час 350 Па 92 кг
договорнаяЗаказать
АИР112М2 7,5 кВт 3000 об/мин 5700 м³/час 2500 Па 125 кг
договорнаяЗаказать
АИР132М2 11 кВт 3000 об/мин 8200 м³/час 1950 Па 130 кг
договорнаяЗаказать
АИР160S2 15 кВт 3000 об/мин 10000 м³/час 1400 Па 192 кг
договорнаяЗаказать
ВЦП 6-46 №4 (сх. 5) Перейти » 24 219 грн АИР80А4 1,1 кВт 1500 об/мин 3800 м³/час 500 Па 144 кг
26 519 грнЗаказать
АИР80В4 1,5 кВт 1500 об/мин 4500 м³/час 350 Па 146 кг
26 560 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин 5700 м³/час 2500 Па 179 кг
29 556 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 8200 м³/час 1950 Па 184 кг
31 516 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 10000 м³/час 1400 Па 249 кг
34 271 грнЗаказать
ВЦП 6-46 №5 Перейти » 12 110 грн АИР100S4 3 кВт 1500 об/мин 6400 м³/час 850 Па 146 кг
16 174 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 9150 м³/час 500 Па 162 кг
16 574 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 9000 м³/час 4300 Па 265 кг
23 440 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 11000 м³/час 4150 Па 275 кг
29 060 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 15000 м³/час 3250 Па 295 кг
30 062 грнЗаказать
АИР200М2 37 кВт 3000 об/мин 18500 м³/час 2400 Па 355 кг
34 304 грнЗаказать
ВЦП 6-46 №5 (сх. 5) Перейти » 30 537 грн АИР100S4 3 кВт 1500 об/мин 4200 м³/час 1520 Па 202 кг
34 601 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 5600 м³/час 1400 Па 218 кг
35 001 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 8100 м³/час 1200 Па 226 кг
35 904 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 11000 м³/час 760 Па 233 кг
37 271 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 7500 м³/час 3100 Па 235 кг
37 834 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 10200 м³/час 2800 Па 297 кг
40 589 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 13000 м³/час 2400 Па 311 кг
41 867 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 17000 м³/час 1650 Па 331 кг
47 487 грнЗаказать
ВЦП 6-46 №6,3 Перейти » 17 375 грн АИР112МВ6 4 кВт 1000 об/мин 12000 м³/час 400 Па 224 кг
22 335 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 6500 м³/час 1700 Па 219 кг
22 742 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 9500 м³/час 1600 Па 226 кг
24 109 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 14500 м³/час 1300 Па 234 кг
25 098 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 17800 м³/час 850 Па 299 кг
28 427 грнЗаказать
ВЦП 6-46 №6,3 (сх. 5) Перейти » 36 855 грн АИР112МВ6 4 кВт 1000 об/мин 17000 м³/час 550 Па 392 кг
41 815 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 8700 м³/час 1300 Па 387 кг
42 222 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 9050 м³/час 1800 Па 394 кг
43 589 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 10000 м³/час 2400 Па 402 кг
44 578 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 11400 м³/час 3000 Па 467 кг
47 907 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 12000 м³/час 3100 Па 484 кг
49 415 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 15000 м³/час 3000 Па 502 кг
52 378 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 20000 м³/час 2500 Па 532 кг
53 930 грнЗаказать
АИР200М2 37 кВт 3000 об/мин 25000 м³/час 1700 Па 572 кг
59 049 грнЗаказать
ВЦП 6-46 №8 Перейти » 26 325 грн АИР132М6 7,5 кВт 1000 об/мин 13000 м³/час 1200 Па 390 кг
34 048 грнЗаказать
АИР160S6 11 кВт 1000 об/мин 20000 м³/час 900 Па 454 кг
37 702 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 24000 м³/час 600 Па 484 кг
38 890 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 24000 м³/час 2400 Па 519 кг
43 400 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 30000 м³/час 2000 Па 559 кг
49 410 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 36000 м³/час 1700 Па 589 кг
52 037 грнЗаказать
ВЦП 6-46 №8 (сх. 5) Перейти » 50 544 грн АИР160S4 15 кВт 1500 об/мин 17000 м³/час 1650 Па 690 кг
61 596 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 18000 м³/час 2000 Па 707 кг
63 104 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 18500 м³/час 2600 Па 725 кг
66 067 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 23000 м³/час 2420 Па 755 кг
67 619 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 28000 м³/час 2200 Па 795 кг
73 629 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 35000 м³/час 1800 Па 825 кг
76 256 грнЗаказать
АИР225М4 55 кВт 1500 об/мин 40000 м³/час 1500 Па 890 кг
81 376 грнЗаказать
ВЦП 6-46 №10 Перейти » договорная АИР200L6 30 кВт 1000 об/мин 34000 м³/час 1600 Па 810 кг
договорнаяЗаказать
АИР225М6 37 кВт 1000 об/мин 44000 м³/час 1400 Па 945 кг
договорнаяЗаказать
АИР250S6 45 кВт 1000 об/мин 50000 м³/час 1000 Па 1050 кг
договорнаяЗаказать
АИР250М4 90 кВт 1500 об/мин 46000 м³/час 4200 Па 1080 кг
договорнаяЗаказать
АИР280S4 110 кВт 1500 об/мин 55000 м³/час 3600 Па 1235 кг
договорнаяЗаказать
ВЦП 6-46 №10 (сх. 5) Перейти » 91 800 грн АИР160М6 15 кВт 1000 об/мин 17600 м³/час 1600 Па 1394 кг
104 365 грнЗаказать
АИР180М6 18,5 кВт 1000 об/мин 18000 м³/час 2000 Па 1399 кг
107 623 грнЗаказать
АИР200М6 22 кВт 1000 об/мин 23000 м³/час 2000 Па 1434 кг
111 875 грнЗаказать
АИР200L6 30 кВт 1000 об/мин 25000 м³/час 2400 Па 1464 кг
115 004 грнЗаказать
АИР225М6 37 кВт 1000 об/мин 26000 м³/час 3000 Па 1599 кг
120 047 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 33000 м³/час 3000 Па 1499 кг
117 512 грнЗаказать
АИР225М4 55 кВт 1500 об/мин 34900 м³/час 3300 Па 1564 кг
122 632 грнЗаказать
АИР250S4 75 кВт 1500 об/мин 40000 м³/час 3600 Па 1689 кг
130 073 грнЗаказать
АИР250М4 90 кВт 1500 об/мин 43000 м³/час 4200 Па 1734 кг
133 190 грнЗаказать
АИР280S4 110 кВт 1500 об/мин 55000 м³/час 3900 Па 1889 кг
147 942 грнЗаказать
АИР280М4 132 кВт 1500 об/мин 67000 м³/час 3000 Па 1939 кг
159 020 грнЗаказать
АИР315S4 160 кВт 1500 об/мин 77000 м³/час 2400 Па 2239 кг
192 000 грнЗаказать

Обзор пылевых вентиляторов ВЦП 6-46 (ВРП 120-46)

Общие данные

  • вентиляторы пылевые;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 6 шт.;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 315° (шаг 45°);
  • исполнение на валу двигателя (схема 1) или через клино-ременную передачу (схема 5);
  • электродвигатель общепромышленный (взрывозащищенный - под заказ);
  • напряжение сети 380 В.

Применение ВЦП 6-45

Центробежные пылевые вентиляторы ВЦП 6-46 относятся к категории пылевиков высокого давления. Идеально подходят для систем пневмотранспорта. В частности они используются для подачи запыленного воздуха в системы пылеочистки, для транспортировки стружки, опилок, шелухи, прочих мелких легких материалов.

Пылевые радиальные (центробежные) вентиляторы ВЦП 6-46 предназначены для перемещения запыленного воздуха и неагрессивных пыле-газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 1 кг/м³.



Направление вращения вентилятора ВЦП 6-46 и углы поворота корпуса улитки

Направление и угол поворота корпуса пылевого вентилятора ВЦП 6-46 (ВРП 120-46)

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦП 6-46 (правый)
ЛЕВ - левое вращение вентилятора: ВЦП 6-46 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦП 6-46

Все центробежные вентиляторы ВЦП 6-46 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.


×
