ВД вентиляторы дутьевые

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный

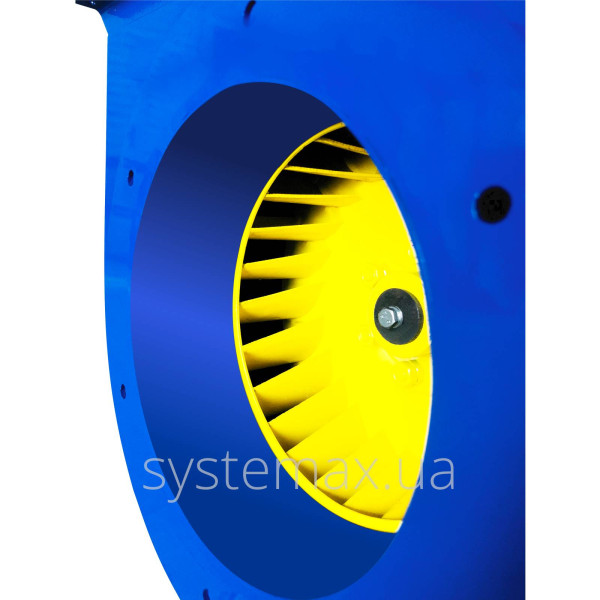

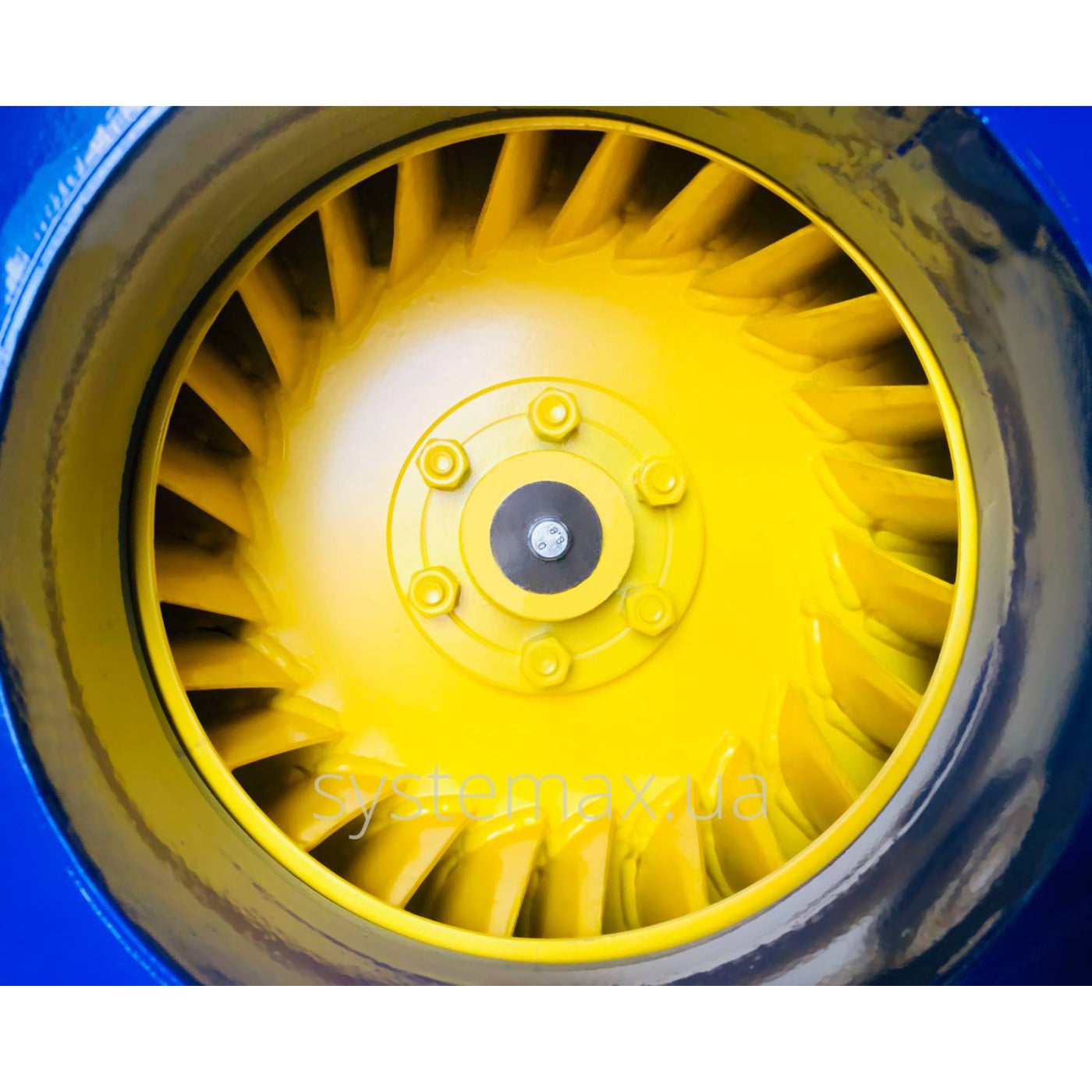

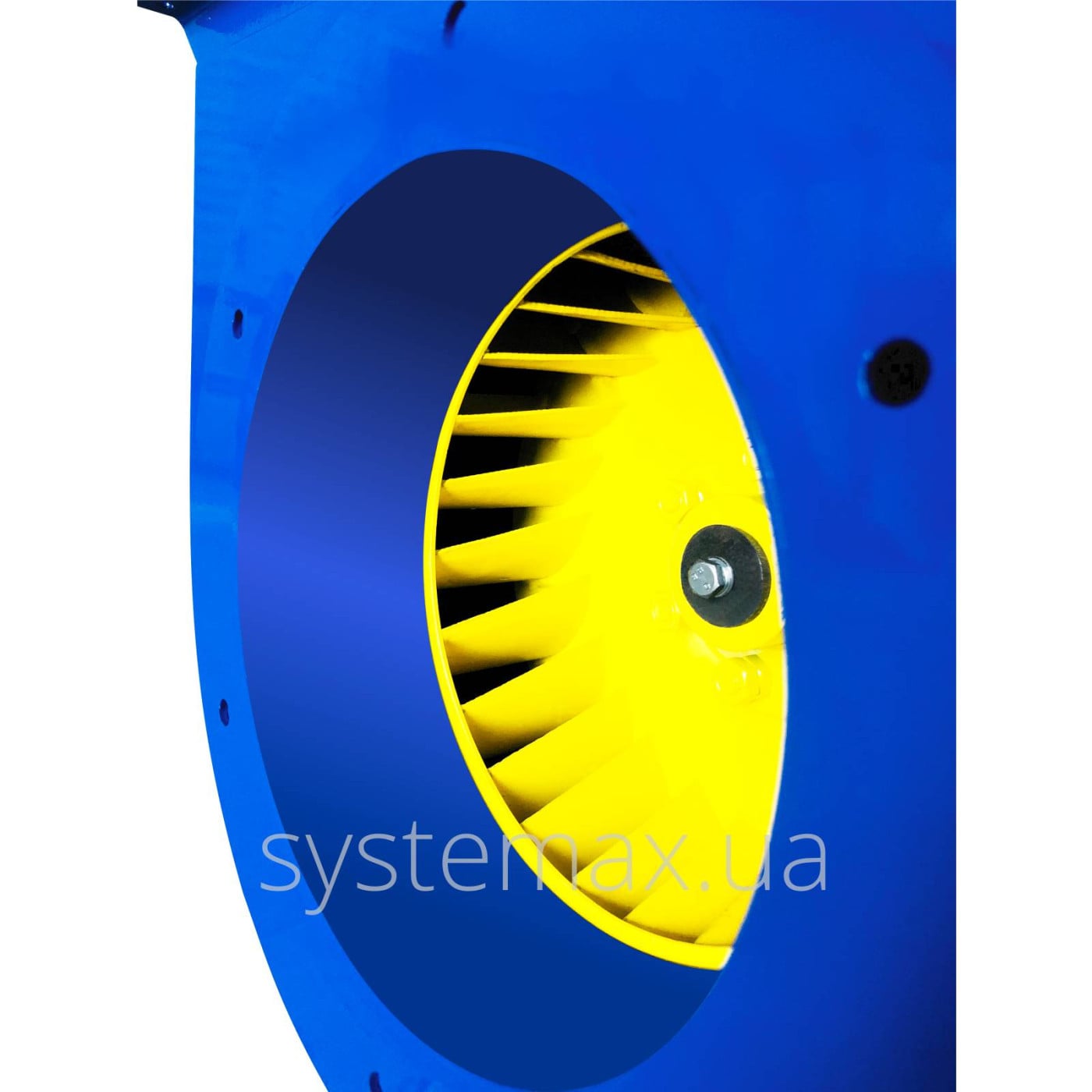

  • Вперед загнутые лопатки
  • Количество лопаток 32 шт.
  • Направление вращения - правое или левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВД-2,7 Перейти » 7 200 грн АИР80А4 1.1 кВт 1500 об/мин 250-770 м³/час 30-38 Па 21 кг
10 210 грнЗаказать
АИР80А2 1.5 кВт 3000 об/мин 500-550 м³/час 118,7-150 Па 21 кг
10 278 грнЗаказать
ВД-3,5 Перейти » 9 000 грн АИР90L6 1.5 кВт 1000 об/мин 1930-3920 м³/час 180-280 Па 108,3 кг
13 525 грнЗаказать
АИР100S4 3 кВт 1500 об/мин 3000-6000 м³/час 420-650 Па 117,6 кг
14 482 грнЗаказать
ВД-6,3 (сх. 3) Перейти » договорная АИР132М4 11 кВт 1500 об/мин 3200-11800 м³/час 1900-2180 Па 228 кг
договорнаяЗаказать
ВД-8 (сх. 3) Перейти » договорная АИР160S8 7.5 кВт 750 об/мин 4000-11300 м³/час 800-950 Па 600 кг
договорнаяЗаказать
АИР160М6 15 кВт 1000 об/мин 4800-17800 м³/час 1400-1700 Па 600 кг
договорнаяЗаказать
ВД-10 Перейти » договорная АИР160М8 11 кВт 750 об/мин 6700-27700 м³/час 1220-1460 Па 990 кг
договорнаяЗаказать
АИР200L6 30 кВт 1000 об/мин 9000-36900 м³/час 2150-2560 Па 1085 кг
договорнаяЗаказать
ВД-10 (сх. 3) Перейти » договорная АИР160М8 11 кВт 750 об/мин 6700-27700 м³/час 1220-1460 Па 1115 кг
договорнаяЗаказать
АИР200L6 30 кВт 1000 об/мин 9000-36900 м³/час 2150-2560 Па 1210 кг
договорнаяЗаказать
ВД-12 Перейти » договорная АИР225М8 30 кВт 750 об/мин 11500-46900 м³/час 1840-2120 Па 1185 кг
договорнаяЗаказать
АИР280S6 75 кВт 1000 об/мин 27000-62000 м³/час 3250-3730 Па 1435 кг
договорнаяЗаказать
ВД-12 (сх. 3) Перейти » договорная АИР225М8 30 кВт 750 об/мин 11500-46900 м³/час 1840-2120 Па 1307 кг
договорнаяЗаказать
АИР280S6 75 кВт 1000 об/мин 27000-62000 м³/час 3250-37300 Па 1561 кг
договорнаяЗаказать
ВД-13,5 (сх. 3)
договорнаяЗаказать
ВД-15,5 (сх. 3)
договорнаяЗаказать
ВД-18 (сх. 3)
договорнаяЗаказать
ВД-20 (сх. 3)
договорнаяЗаказать

Обзор дутьевых вентиляторов ВД

Общие данные

  • вентиляторы центробежные (радиальные) дутьевые одностороннего всасывания;
  • материал - углеродистая сталь;
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 32 шт.;
  • лопатки загнутые веред;
  • корпус спиральный поворотный;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 360° (шаг 15°);
  • схема исполнения №1 (рабочее колесо на валу электродвигателя),
    схема исполнения №3 (привод на рабочее колесо через промежуточный вал);
  • гарантия 2 года.


Конструкция дутьевого вентилятора ВД: ходовая часть; рабочее колесо; улиткообразный корпус; направляющий аппарат.

Применение ВД

Центробежный дутьевой вентилятор ВД выполняет функцию одностороннего всасывания. Используется данное тягодутьевых оборудование для создания искусственной тяги в топочных камерах котлоагрегатов котельных цехов на ТЭС или на больших котельных установках промышленных комплексов. Главное предназначение - подача в котел под давлением воздуха и газо-воздушных смесей, которые безопасны и неагрессивные и не содержат липкие, волокнистые и абразивные включения. Используют вместе с дымососом Д для обеспечения стабильного процесса горения.

Основные требования к эксплуатации ВД:

  • расположение вентилятора в помещении, или на открытом воздухе в умеренном климате, но с защищенным от атмосферных осадков электродвигателем;
  • температура перемещаемой среды в пределах -30 ...+80°С;
  • содержание пыли в воздухе не более 0,1 г/м³.


Направление вращения вентилятора ВД и углы поворота корпуса улитки

Углы поворота дутьевого вентилятора правого вращения

Направление и угол поворота корпуса дутьевого вентилятора ВДН правого вращения

Углы поворота дутьевого вентилятора левого вращения

Направление и угол поворота корпуса дутьевого вентилятора ВДН левого вращения

Обозначения на схеме

ПР - правое вращение вентилятора: ВД (правый)
ЛЕВ - левое вращение вентилятора: ВД (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки
  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой



Углы поворота корпуса ВД

Данные дутьевые вентиляторы типа ВД имеют возможность изменения угла поворота улитки. Это упрощает монтаж вентилятора и воздуховода, который к нему подводится. Угол поворота может быть выставлен от 0 ° до 270 ° с кратностью 15 °.

Покупатель самостоятельно может искажать улитка дутьевого вентилятора, но в данном случае оборудование снимается с заводской гарантии. Известно, что при манипуляциях с корпусом можно нарушить балансировку рабочего колеса, что впоследствии может привести к быстрому выходу вентилятора из строя. Поэтому, уже на стадии оформления заказа все технические нюансы обсуждаются видразу.Вентилятор на заводе изготавливается и собирается именно с тем углом поворота корпуса, который пожелает заказчик.



Купить дутьевый вентиляторов ВД в Киеве, доставка по Украине, экспорт в страны СНГ

Что это такое вентилятор ВД? Группа центробежных дутьевых вентиляторов ВД представляют собой устройство, главное назначение которого состоит в подаче воздушных масс под действием давления. Применение характеризуется для работы на котельных установках крупных предприятий и АЭС. Известное взаимодействие данного вентилятора в группе с дымососом Д. Поэтому часто происходит покупка вентилятора дутьевого и дымососа.

Где купить в Киеве, Украина центробежный дутьевой вентилятор ВД? Вентиляторы вытяжные завод СИСТЕМАКС производит премиального качества, характерна низкая цена на вентиляторы дутьевые и дымососы, соответствие всем стандартам ГОСТ. Производитель имеет только положительные отзывы от клиентов, доказывает долговечность оборудования, на которое фирма дает два года гарантии.

Обозначение маркировки ВД несет в себе название агрегата. Его расшифровка понятна - вентилятор дутьевой. Конструкция включает в себя следующие составные части - ходовая часть, рабочее колесо, корпус и направляющий агрегат. По индивидуальному заказу возможна замена его запчастей и их размер, входящие в состав, установить новые технические характеристики и изменить их содержание, изменить расход вентилятора.

Характеристика и описание, что указано на сайте:

  • Параметры: рабочее давление и производительность вентилятора, частота вращения и мощность электродвигателя, его вес;
  • Габариты и размеры: ширина, длина, высота и диаметр;
  • Конструктивные особенности и направление вращения улитки;
  • Профессиональные фото;
  • Чертеж - схема исполнения.


После ряда испытаний дутьевые вентиляторы ПК СИСТЕМАКС утверждает Отдел Технического Контроля (ОТК). Компания предоставляет всю необходимую информацию - принцип работы, подключение и настройка, обзор и монтаж вентилятора типа ВД. К каждому заказанному оборудованию предоставляется паспорт и инструкция по эксплуатации, оно же руководство по эксплуатации.

Стоимость вентилятора низкая именно в СИСТЕМАКС - компанию аналог не найти. Вентилятор дутьевой марка ВД купить Киев можно на сайте компании, или подзвонив по одному из номеров специализированным менеджерам. Они помогут с выбором и оформят заказ. Дополнительно компания работает и на экспорт - Литва, Молдова, Турция, Грузия, Беларусь.
