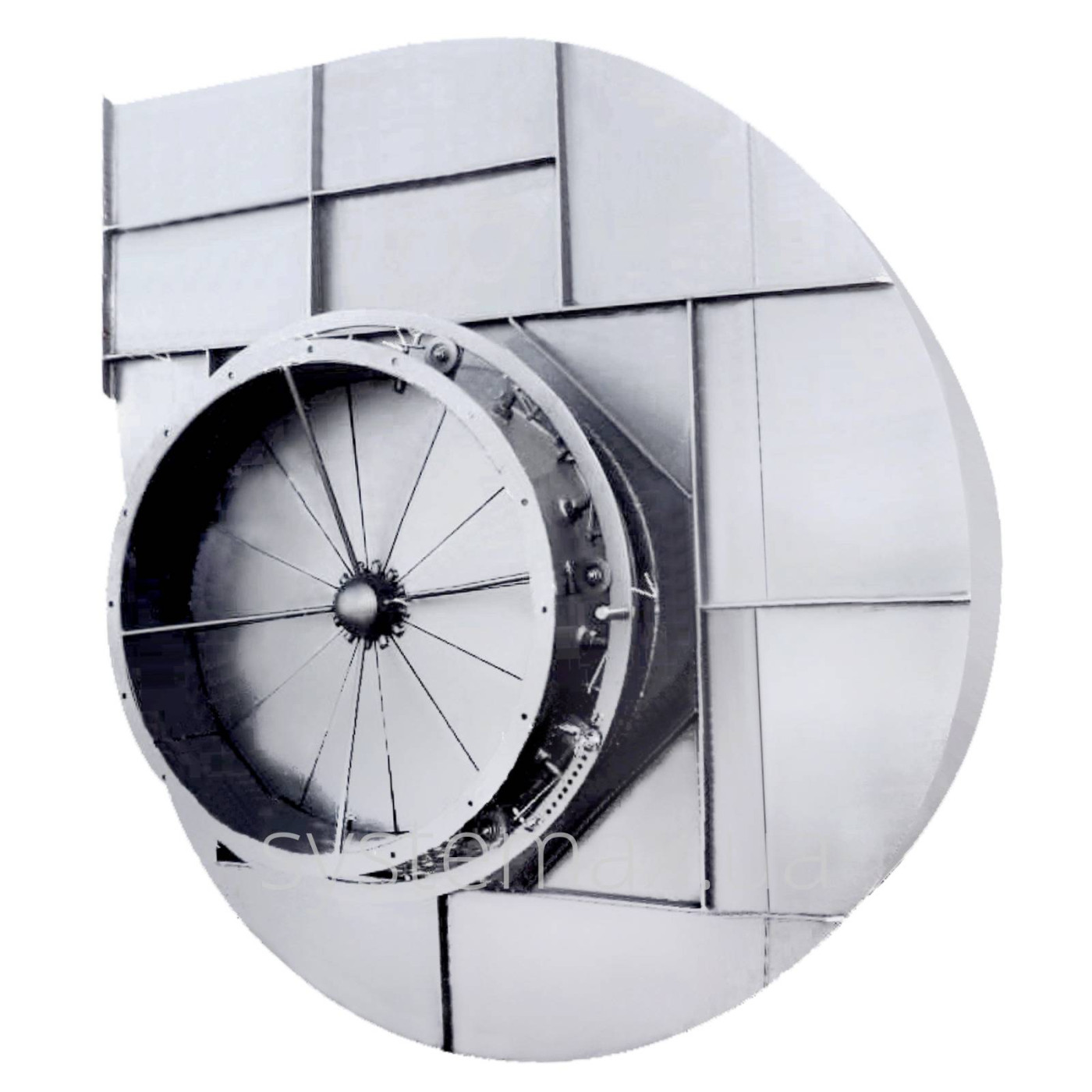

ВГДН вентиляторы горячего дутья
ОБЩИЕ СВЕДЕНИЯ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток 16 шт.
- Направление вращения - правое или левое
ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА
- Из углеродистой стали
- Из нержавеющей стали
| Номер вентилятора | Электродвигатель | Мощность | Частота | Производительность | Давление | Вес | Цена, с НДС |
| ВГДН-12,5 Перейти » 687 500 грн | АИР200L6 | 30 кВт | 1000 об/мин | 44730 м³/час | 1340 Па | 1520 кг |
734 500 грнКупить
|
| АИР250S4 | 75 кВт | 1500 об/мин | 67090 м³/час | 3030 Па | 1750 кг |
761 500 грнКупить
|
|
| ВГДН-15 Перейти » 1 608 750 грн | АИР280S6 | 75 кВт | 1000 об/мин | 77610 м³/час | 1940 Па | 3650 кг |
1 702 058 грнКупить
|
| АИР315М4 | 200 кВт | 1500 об/мин | 116320 м³/час | 4390 Па | 3470 кг |
1 818 750 грнКупить
|
|
| ВГДН-17 Перейти » 1 427 250 грн | АИР315М6 | 132 кВт | 1000 об/мин | 113620 м³/час | 2530 Па | 3695 кг |
1 617 250 грнКупить
|
| ДАЗО4-400X-4МУ1 | 400 кВт | 1500 об/мин | 169610 м³/час | 5620 Па | 5205 кг |
2 127 250 грнКупить
|
|
| ВГДН-19 Перейти » 1 815 000 грн | АИР355S6 | 160 кВт | 1000 об/мин | 106000 м³/час | 2730 Па | 4730 кг |
2 100 000 грнКупить
|
| АИР355М6 | 200 кВт | 1000 об/мин | 106000 м³/час | 2730 Па | 4850 кг |
2 129 000 грнКупить
|
|
| ДАЗО4-400XK-6МУ1 | 250 кВт | 1000 об/мин | 106000 м³/час | 2730 Па | 5065 кг |
2 315 000 грнКупить
|
Обзор дутьевых вентиляторов ВГДН
Общие данные
- вентиляторы центробежные (радиальные) дутьевые напорные;
- материал - углеродистая сталь;
- покраска вентилятора - порошковая;
- количество лопаток рабочего колеса - 16 шт.;
- лопатки загнутые назад;
- правое или левое вращение;
- есть возможность поворота корпуса от 0 до 270° (шаг 15°);
- схема исполнения №3 (привод на рабочее колесо через промежуточный вал);
- гарантия 2 года.
Конструкция вентилятора содержит: рабочее колесо, спиральный корпус, ходовая часть, направляющий аппарат, рама под ходовую часть и электродвигатель.
Применение вентилятора
Вентиляторы горячего дутья одностороннего всасывания главное назначение которых - нагнетание воздуха, то есть для подачи воздуха, подогретого воздухоподогревателями в топки стационарных котлов парового типа, также они называются вентиляторами первичного воздуха.
Основные требования к эксплуатации:
- расположение вентилятора в помещении, или на открытом воздухе, но с защищенным от атмосферных осадков электродвигателем;
- перемещения чистого воздуха и неагрессивных не запыленных газов с температурой 400 °С
- температура перемещаемой среды в пределах -30 ...+400 °С;
- содержание пыли в воздухе не более 0,1 г/м³.
Направление вращения вентилятора ВГДН и углы поворота корпуса улитки
Углы поворота вентилятора правого вращения
Углы поворота вентилятора левого вращения
Обозначения на схеме
ПР - правое вращение вентилятора: ВДН (правый)
ЛЕВ - левое вращение вентилятора: ВДН (левый)
0°...315° - угол поворота корпуса вентилятора
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:
- вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
- вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки
Углы поворота корпуса
Все напорные дутьевые вентиляторы ВГДН имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°.
Перекручивать улитку дутьевого вентилятора покупатель может сам, но в таком случае оборудование снимается с заводской гарантии. Суть в том, что при манипуляциях с корпусом может быть нарушена балансировка рабочего колеса, что в последствии неминуемо приведет к скорому выходу вентилятора со строя. Поэтому, уже на стадии оформления заказа все технические нюансы оговариваются сразу и вентилятор на заводе изготавливается и собирается именно с тем углом поворота корпуса, какой пожелает заказчик.
Купить вентилятор горячего дутья ВГДН в Киеве, доставка по Украине, экспорт в страны СНГ
Что такое вентиляторы группы ВГДН и каково их применение? О главном назначение сразу рассказывает маркировка вентилятора, а именно расшифровка и его обозначение - вентилятор горячего дутья. Важная функция, которую выполняет устройство - подача воздуха.
При выборе важно обратить внимание на следующие технические характеристики:
- параметры вентилятора ВГДГ - производительность, рабочее давление, мощность и частота вращения электродвигателя, вес оборудования и температура воздуха;
- размеры и габариты - ширина, высота, длина, диаметр;
- схема выполнения в данной модели, аэродинамическая характеристика ее чертеж;
- направление вращения и обзор угла поворота улитки - левый и правый, и их фото;
- конструкция и запчасти которые в нее входят - корпус и улитка, рабочее колесо, двигатель, направляющий аппарат, рама и ходовая часть.
Где купить Киев вентилятор? Фирма СИСТЕМАКС известна как производитель, что предоставляет клиентам только качественное оборудование, цена на которое оптимальная, получает только положительные отзывы. Такая стоимость связана с тем, что ПК «Системакс» Украина работает без посредников. Кроме того, перед отправкой каждое устройство проходит проверку на соответствие всем положениям ГОСТ и имеет руководство по эксплуатации.
Завод также готов изготовить агрегат на заказ - когда нужна замена определенной детали или уменьшить расход, изменить содержание параметров или разработать модель аналог, у которой специфическая сборка, решить неисправности.
Часто возникают следующие вопросы - какое подключение и настройка, в чем принцип работы и какой правильный монтаж, какая установка и как производится регулировка работы. На все эти и другие вопросы на дутьевые вентиляторы типа ВГДН всегда готовы ответить менеджеры компании. Также, дополнительно дано описание указанное в паспорт, инструкция по эксплуатации.
Вентилятор горячего дутья ВГДН купить - позвоните нашим менеджерам, они оформят заказ. Также заказать можно и онлайн на сайте компании. Важно - фирма работает и на экспорт - Литва, Грузия, Молдова, Латвия, Казахстан.
