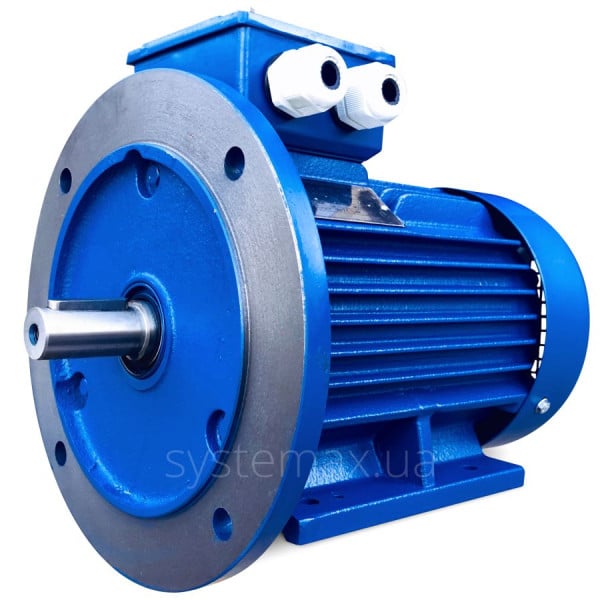

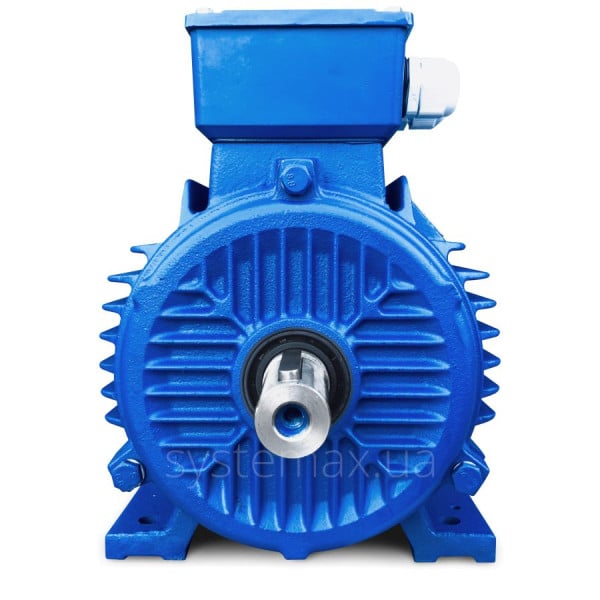

АИР трехфазные асинхронные электродвигатели
ОБЩИЕ СВЕДЕНИЯ
- Асинхронный трехфазный
- Общепромышленного назначения
- Чугунный или алюминиевый корпус
- Напряжение сети 380 В, 660 В
- Степень защиты IP55
- Соответствие ГОСТ
- Класс изоляции F
- Режим работы S1
ПОДБОР ДВИГАТЕЛЕЙ
Производитель: каталог и цена электродвигателей АИР
Описание основных данных
- общепромышленные трехфазные электродвигатели;
- мощность от 0,12 до 315 кВт;
- частота вращения 3000, 1500, 1000, 750 об/мин;
- напряжение сети 220/380 В, 380/660 В;
- чугунный корпус (или силумин);
- порошковая покраска металла;
- исполнение IM1081 (лапы), IM2081 (комбинированный), IM3081 (фланцевый).
Применение электродвигателей АИР
Общепромышленные трехфазные асинхронные электродвигатели линейки АИР предназначены для комплектации электроприводов различных установок, агрегатов и механизмов. Используются такие электродвигатели для большинства промышленных вентиляторов, для огромного количества насосов, для станков деревообрабатывающей и металообрабатывающей промышленности и вообще везде, где требуется преобразование электрической энергии сети 220, 380 или 660 В в механическую энергию вращения приводного вала.
Технические характеристики электродвигателей АИР
Справочник на электродвигатели АИР - таблица характеристики и параметры
| Типоразмер двигателя |
Мощность | Частота вращения условная (фактическая) | Напряжение | Сила тока | КПД | Коєффициент мощности | Соотношение крутящих моментов |
Соотношение токов | Момент инерции | Уровень шума | Вес | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | ν, об/мин | U, В | Iн, А | η, % | cosφ | Mп/Mн | Mmax/Mн | Iп/Iн | J, кг·м2 | L, дБ(А) | m, кг | |
| АИР56A2 | 0,18 | 3000 (2700) | 220/380 (Δ/Y) | 0,55 | 65,7 | 0,77 | 2,2 | 2,2 | 5,3 | 0,0002 | 59 | 3,6 |
| АИР56B2 | 0,25 | 3000 (2720) | 220/380 (Δ/Y) | 0,73 | 68,0 | 0,78 | 2,2 | 2,2 | 5,3 | 0,0003 | 59 | 3,6 |
| АИР56A4 | 0,12 | 1500 (1325) | 220/380 (Δ/Y) | 0,50 | 56,5 | 0,66 | 2,1 | 2,2 | 4,6 | 0,0003 | 52 | 3,8 |
| АИР56B4 | 0,18 | 1500 (1325) | 220/380 (Δ/Y) | 0,70 | 61,2 | 0,68 | 2,1 | 2,2 | 4,9 | 0,0004 | 52 | 3,8 |
| АИР63A2 | 0,37 | 3000 (2730) | 220/380 (Δ/Y) | 1,00 | 69,7 | 0,81 | 2,2 | 2,2 | 5,7 | 0,0003 | 63 | 5 |
| АИР63B2 | 0,55 | 3000 (2770) | 220/380 (Δ/Y) | 1,40 | 72,7 | 0,82 | 2,2 | 2,3 | 5,7 | 0,0004 | 63 | 5 |
| АИР63A4 | 0,25 | 1500 (1325) | 220/380 (Δ/Y) | 0,82 | 64,5 | 0,73 | 2,1 | 2,2 | 5,1 | 0,0005 | 55 | 6 |
| АИР63B4 | 0,37 | 1500 (1325) | 220/380 (Δ/Y) | 1,12 | 66,3 | 0,76 | 2,1 | 2,2 | 5,1 | 0,0008 | 55 | 6 |
| АИР63A6 | 0,18 | 1000 (860) | 220/380 (Δ/Y) | 0,80 | 55,5 | 0,64 | 1,9 | 2,0 | 4,1 | 0,0008 | 51 | 5 |
| АИР63B6 | 0,25 | 1000 (860) | 220/380 (Δ/Y) | 1,10 | 58,3 | 0,65 | 1,9 | 2,0 | 4,0 | 0,0010 | 51 | 6,4 |
| АИР71A2 | 0,75 | 3000 (2840) | 220/380 (Δ/Y) | 1,77 | 75,0 | 0,83 | 2,2 | 2,3 | 6,1 | 0,0006 | 67 | 8 |
| АИР71B2 | 1,1 | 3000 (2840) | 220/380 (Δ/Y) | 2,60 | 76,2 | 0,84 | 2,2 | 2,3 | 6,9 | 0,0008 | 67 | 8 |
| АИР71A4 | 0,55 | 1500 (1390) | 220/380 (Δ/Y) | 1,57 | 71,0 | 0,75 | 2,4 | 2,3 | 5,2 | 0,0010 | 58 | 9,6 |
| АИР71B4 | 0,75 | 1500 (1390) | 220/380 (Δ/Y) | 2,05 | 73,0 | 0,76 | 2,3 | 2,3 | 6,0 | 0,0015 | 58 | 9,6 |
| АИР71A6 | 0,37 | 1000 (880) | 220/380 (Δ/Y) | 1,30 | 62,0 | 0,70 | 1,9 | 2,0 | 4,7 | 0,0015 | 54 | 9 |
| АИР71B6 | 0,55 | 1000 (880) | 220/380 (Δ/Y) | 1,80 | 65,0 | 0,72 | 1,9 | 2,1 | 4,7 | 0,0020 | 54 | 9 |
| АИР71B8 | 0,25 | 750 (645) | 220/380 (Δ/Y) | 1,10 | 54,0 | 0,61 | 1,8 | 1,9 | 3,3 | 0,0025 | 52 | 9,3 |
| АИР80A2 | 1,5 | 3000 (2850) | 220/380 (Δ/Y) | 3,46 | 78,5 | 0,84 | 2,2 | 2,3 | 7,0 | 0,0011 | 72 | 18 |
| АИР80B2 | 2,2 | 3000 (2855) | 220/380 (Δ/Y) | 4,85 | 81,0 | 0,85 | 2,2 | 2,3 | 7,0 | 0,0018 | 72 | 20 |
| АИР80A4 | 1,1 | 1500 (1390) | 220/380 (Δ/Y) | 2,85 | 76,2 | 0,77 | 2,3 | 2,3 | 6,0 | 0,0028 | 61 | 18,4 |
| АИР80B4 | 1,5 | 1500 (1400) | 220/380 (Δ/Y) | 3,72 | 78,5 | 0,78 | 2,3 | 2,3 | 6,0 | 0,0034 | 61 | 21 |
| АИР80A6 | 0,75 | 1000 (905) | 220/380 (Δ/Y) | 2,30 | 69,0 | 0,72 | 2,0 | 2,1 | 5,3 | 0,0035 | 57 | 17 |
| АИР80B6 | 1,1 | 1000 (905) | 220/380 (Δ/Y) | 3,20 | 72,0 | 0,73 | 2,0 | 2,1 | 5,5 | 0,0048 | 57 | 19 |
| АИР80A8 | 0,37 | 750 (675) | 220/380 (Δ/Y) | 1,49 | 62,0 | 0,61 | 1,8 | 1,9 | 4,0 | 0,0030 | 56 | 20 |
| АИР80B8 | 0,55 | 750 (680) | 220/380 (Δ/Y) | 2,17 | 63,0 | 0,61 | 1,8 | 2,0 | 4,0 | 0,0038 | 56 | 18,6 |
| АИР90L2 | 3,0 | 3000 (2860) | 220/380 (Δ/Y) | 6,34 | 82,6 | 0,87 | 2,2 | 2,3 | 7,5 | 0,0024 | 76 | 28,7 |
| АИР90L4 | 2,2 | 1500 (1410) | 220/380 (Δ/Y) | 5,10 | 80,0 | 0,81 | 2,3 | 2,3 | 7,0 | 0,0056 | 64 | 27 |
| АИР90L6 | 1,5 | 1000 (920) | 220/380 (Δ/Y) | 4,00 | 76,0 | 0,75 | 2,0 | 2,1 | 5,5 | 0,0066 | 61 | 25,6 |
| АИР90LA8 | 0,75 | 750 (680) | 220/380 (Δ/Y) | 2,43 | 70,0 | 0,67 | 1,8 | 2,0 | 4,0 | 0,0063 | 59 | 26 |
| АИР90LB8 | 1,1 | 750 (680) | 220/380 (Δ/Y) | 3,36 | 72,0 | 0,69 | 1,8 | 2,0 | 5,0 | 0,0090 | 59 | 26,6 |
| АИР100S2 | 4,0 | 3000 (2880) | 220/380 (Δ/Y) | 8,20 | 84,2 | 0,88 | 2,2 | 2,3 | 7,5 | 0,0070 | 77 | 37 |
| АИР100L2 | 5,5 | 3000 (2900) | 220/380 (Δ/Y) | 11,1 | 85,7 | 0,88 | 2,2 | 2,3 | 7,5 | 0,0080 | 80 | 42 |
| АИР100S4 | 3,0 | 1500 (1410) | 220/380 (Δ/Y) | 6,80 | 82,6 | 0,82 | 2,3 | 2,3 | 7,0 | 0,0100 | 64 | 36 |
| АИР100L4 | 4,0 | 1500 (1435) | 220/380 (Δ/Y) | 8,80 | 84,2 | 0,82 | 2,3 | 2,3 | 7,0 | 0,0130 | 65 | 37 |
| АИР100L6 | 2,2 | 1000 (935) | 220/380 (Δ/Y) | 5,60 | 79,0 | 0,76 | 2,0 | 2,1 | 6,5 | 0,0200 | 65 | 35,5 |
| АИР100L8 | 1,5 | 750 (690) | 220/380 (Δ/Y) | 4,40 | 74,0 | 0,70 | 1,8 | 2,0 | 5,0 | 0,0123 | 61 | 36,5 |
| АИР112M2 | 7,5 | 3000 (2895) | 220/380 (Δ/Y) | 14,9 | 87,0 | 0,88 | 2,2 | 2,3 | 7,5 | 0,0185 | 80 | 54,7 |
| АИР112M4 | 5,5 | 1500 (1440) | 220/380 (Δ/Y) | 11,7 | 85,7 | 0,83 | 2,3 | 2,3 | 7,0 | 0,0236 | 71 | 48 |
| АИР112MA6 | 3,0 | 1000 (960) | 220/380 (Δ/Y) | 7,40 | 81,0 | 0,76 | 2,1 | 2,1 | 6,5 | 0,0380 | 69 | 44 |
| АИР112MB6 | 4,0 | 1000 (960) | 220/380 (Δ/Y) | 9,75 | 82,0 | 0,76 | 2,1 | 2,1 | 6,5 | 0,0425 | 69 | 50 |
| АИР112MA8 | 2,2 | 750 (710) | 220/380 (Δ/Y) | 6,00 | 79,0 | 0,71 | 1,8 | 2,0 | 6,0 | 0,0221 | 64 | 42 |
| АИР112MB8 | 3,0 | 750 (710) | 220/380 (Δ/Y) | 7,80 | 80,0 | 0,73 | 1,8 | 2,0 | 6,0 | 0,0288 | 64 | 49,5 |
| АИР132M2 | 11 | 3000 (2900) | 380/660 (Δ/Y) | 21,2 | 88,4 | 0,89 | 2,2 | 2,3 | 7,5 | 0,0227 | 86 | 82 |
| АИР132S4 | 7,5 | 1500 (1450) | 380/660 (Δ/Y) | 15,6 | 87,0 | 0,84 | 2,3 | 2,3 | 7,0 | 0,0227 | 71 | 64 |
| АИР132M4 | 11 | 1500 (1460) | 380/660 (Δ/Y) | 22,5 | 88,4 | 0,84 | 2,2 | 2,3 | 7,0 | 0,0349 | 75 | 90 |
| АИР132S6 | 5,5 | 1000 (960) | 380/660 (Δ/Y) | 12,9 | 84,0 | 0,77 | 2,1 | 2,1 | 6,5 | 0,0500 | 69 | 77 |
| АИР132M6 | 7,5 | 1000 (970) | 380/660 (Δ/Y) | 17,2 | 86,0 | 0,77 | 2,0 | 2,1 | 6,5 | 0,0597 | 73 | 84 |
| АИР132S8 | 4,0 | 750 (720) | 380/660 (Δ/Y) | 10,3 | 81,0 | 0,73 | 1,9 | 2,0 | 6,0 | 0,0690 | 68 | 78 |
| АИР132M8 | 5,5 | 750 (720) | 380/660 (Δ/Y) | 13,6 | 83,0 | 0,74 | 1,9 | 2,0 | 6,0 | 0,0935 | 68 | 88 |
| АИР160S2 | 15 | 3000 (2930) | 380/660 (Δ/Y) | 28,6 | 89,4 | 0,89 | 2,2 | 2,3 | 7,5 | 0,0500 | 86 | 110 |
| АИР160M2 | 18,5 | 3000 (2930) | 380/660 (Δ/Y) | 34,7 | 90,0 | 0,90 | 2,0 | 2,3 | 7,5 | 0,0550 | 86 | 122 |
| АИР160S4 | 15 | 1500 (1460) | 380/660 (Δ/Y) | 30,0 | 89,4 | 0,85 | 2,2 | 2,3 | 7,5 | 0,0600 | 75 | 130 |
| АИР160M4 | 18,5 | 1500 (1470) | 380/660 (Δ/Y) | 36,3 | 90,0 | 0,86 | 2,2 | 2,3 | 7,5 | 0,0650 | 76 | 136 |
| АИР160S6 | 11 | 1000 (970) | 380/660 (Δ/Y) | 24,5 | 87,5 | 0,78 | 2,0 | 2,1 | 6,5 | 0,0700 | 73 | 116 |
| АИР160M6 | 15 | 1000 (970) | 380/660 (Δ/Y) | 31,6 | 89,0 | 0,81 | 2,0 | 2,1 | 7,0 | 0,0750 | 73 | 140 |
| АИР160S8 | 7,5 | 750 (720) | 380/660 (Δ/Y) | 17,8 | 85,5 | 0,75 | 1,9 | 2,0 | 6,0 | 0,0800 | 68 | 122 |
| АИР160M8 | 11 | 750 (730) | 380/660 (Δ/Y) | 25,5 | 87,5 | 0,75 | 2,0 | 2,0 | 6,5 | 0,0850 | 70 | 148 |
| АИР180S2 | 22 | 3000 (2940) | 380/660 (Δ/Y) | 41,0 | 90,5 | 0,90 | 2,0 | 2,3 | 7,5 | 0,0620 | 89 | 171 |
| АИР180M2 | 30 | 3000 (2950) | 380/660 (Δ/Y) | 55,4 | 91,4 | 0,90 | 2,0 | 2,3 | 7,5 | 0,0700 | 92 | 202 |
| АИР180S4 | 22 | 1500 (1470) | 380/660 (Δ/Y) | 43,2 | 90,5 | 0,86 | 2,2 | 2,3 | 7,5 | 0,0700 | 76 | 170 |
| АИР180M4 | 30 | 1500 (1470) | 380/660 (Δ/Y) | 57,6 | 91,4 | 0,86 | 2,2 | 2,3 | 7,2 | 0,0800 | 76 | 184 |
| АИР180M6 | 18,5 | 1000 (980) | 380/660 (Δ/Y) | 38,6 | 90,0 | 0,81 | 2,1 | 2,1 | 7,0 | 0,0900 | 76 | 170 |
| АИР180M8 | 15 | 750 (730) | 380/660 (Δ/Y) | 34,1 | 88,0 | 0,76 | 2,0 | 2,0 | 6,6 | 0,1000 | 73 | 173 |
| АИР200M2 | 37 | 3000 (2950) | 380/660 (Δ/Y) | 67,9 | 92,0 | 0,88 | 2,0 | 2,3 | 7,5 | 0,1400 | 92 | 234 |
| АИР200L2 | 45 | 3000 (2960) | 380/660 (Δ/Y) | 82,1 | 92,5 | 0,90 | 2,0 | 2,3 | 7,5 | 0,1600 | 92 | 255 |
| АИР200M4 | 37 | 1500 (1475) | 380/660 (Δ/Y) | 70,2 | 92,0 | 0,87 | 2,2 | 2,3 | 7,2 | 0,1500 | 79 | 262 |
| АИР200L4 | 45 | 1500 (1475) | 380/660 (Δ/Y) | 84,9 | 92,5 | 0,87 | 2,2 | 2,3 | 7,2 | 0,1800 | 81 | 279 |
| АИР200M6 | 22 | 1000 (980) | 380/660 (Δ/Y) | 44,7 | 90,0 | 0,83 | 2,0 | 2,1 | 7,0 | 0,2000 | 76 | 229 |
| АИР200L6 | 30 | 1000 (980) | 380/660 (Δ/Y) | 59,3 | 91,5 | 0,84 | 2,0 | 2,1 | 7,0 | 0,2500 | 76 | 258 |
| АИР200M8 | 18,5 | 750 (730) | 380/660 (Δ/Y) | 41,1 | 90,0 | 0,76 | 1,9 | 2,0 | 6,6 | 0,3000 | 73 | 238 |
| АИР200L8 | 22 | 750 (730) | 380/660 (Δ/Y) | 48,9 | 90,5 | 0,78 | 1,9 | 2,0 | 6,6 | 0,3500 | 73 | 252 |
| АИР225M2 | 55 | 3000 (2970) | 380/660 (Δ/Y) | 100 | 93,0 | 0,90 | 2,0 | 2,3 | 7,5 | 0,2000 | 93 | 330 |
| АИР225M4 | 55 | 1500 (1480) | 380/660 (Δ/Y) | 103 | 93,0 | 0,87 | 2,2 | 2,3 | 7,2 | 0,2000 | 81 | 362 |
| АИР225M6 | 37 | 1000 (980) | 380/660 (Δ/Y) | 71,0 | 92,0 | 0,86 | 2,1 | 2,1 | 7,0 | 0,8250 | 78 | 334 |
| АИР225M8 | 30 | 750 (735) | 380/660 (Δ/Y) | 63,0 | 91,0 | 0,79 | 1,9 | 2,0 | 6,5 | 0,8250 | 75 | 342 |
| АИР250S2 | 75 | 3000 (2975) | 380/660 (Δ/Y) | 135 | 93,6 | 0,90 | 2,0 | 2,3 | 7,0 | 0,3500 | 94 | 439 |
| АИР250M2 | 90 | 3000 (2975) | 380/660 (Δ/Y) | 160 | 93,9 | 0,91 | 2,0 | 2,3 | 7,1 | 0,4000 | 96 | 476 |
| АИР250S4 | 75 | 1500 (1480) | 380/660 (Δ/Y) | 138,3 | 93,6 | 0,88 | 2,2 | 2,3 | 6,8 | 0,3500 | 83 | 442 |
| АИР250M4 | 90 | 1500 (1480) | 380/660 (Δ/Y) | 165,5 | 93,9 | 0,88 | 2,2 | 2,3 | 6,8 | 0,4000 | 86 | 499 |
| АИР250S6 | 45 | 1000 (980) | 380/660 (Δ/Y) | 86,0 | 92,5 | 0,86 | 2,1 | 2,0 | 7,0 | 1,2800 | 80 | 408 |
| АИР250M6 | 55 | 1000 (980) | 380/660 (Δ/Y) | 104 | 92,8 | 0,86 | 2,1 | 2,0 | 7,0 | 1,4800 | 80 | 436 |
| АИР250S8 | 37 | 750 (740) | 380/660 (Δ/Y) | 78,0 | 91,5 | 0,79 | 1,9 | 2,0 | 6,6 | 1,3500 | 76 | 429 |
| АИР250M8 | 45 | 750 (740) | 380/660 (Δ/Y) | 94,0 | 92,0 | 0,79 | 1,9 | 2,0 | 6,6 | 1,5500 | 76 | 468 |
| АИР280S2 | 110 | 3000 (2975) | 380/660 (Δ/Y) | 195 | 94,0 | 0,91 | 1,8 | 2,2 | 7,1 | 0,6000 | 96 | 564 |
| АИР280M2 | 132 | 3000 (2975) | 380/660 (Δ/Y) | 233 | 94,5 | 0,91 | 1,8 | 2,2 | 7,1 | 0,7000 | 96 | 632 |
| АИР280S4 | 110 | 1500 (1480) | 380/660 (Δ/Y) | 201 | 94,5 | 0,88 | 2,1 | 2,2 | 6,9 | 0,6000 | 86 | 650 |
| АИР280M4 | 132 | 1500 (1480) | 380/660 (Δ/Y) | 240 | 94,8 | 0,88 | 2,1 | 2,2 | 6,9 | 0,7000 | 93 | 700 |
| АИР280S6 | 75 | 1000 (985) | 380/660 (Δ/Y) | 142 | 93,5 | 0,86 | 2,0 | 2,0 | 6,7 | 2,6300 | 85 | 690 |
| АИР280M6 | 90 | 1000 (985) | 380/660 (Δ/Y) | 169 | 93,8 | 0,86 | 2,0 | 2,0 | 6,7 | 3,3300 | 85 | 800 |
| АИР280S8 | 55 | 750 (740) | 380/660 (Δ/Y) | 111 | 92,8 | 0,81 | 1,8 | 2,0 | 6,6 | 2,6300 | 82 | 690 |
| АИР280M8 | 75 | 750 (740) | 380/660 (Δ/Y) | 150 | 93,5 | 0,81 | 1,8 | 2,0 | 6,2 | 3,3300 | 82 | 800 |
| АИР315S2 | 160 | 3000 (2975) | 380/660 (Δ/Y) | 277 | 94,6 | 0,92 | 1,8 | 2,2 | 7,1 | 2,8200 | 99 | 1170 |
| АИР315M2 | 200 | 3000 (2975) | 380/660 (Δ/Y) | 348 | 94,8 | 0,92 | 1,8 | 2,2 | 7,1 | 3,8600 | 99 | 1460 |
| АИР315S4 | 160 | 1500 (1480) | 380/660 (Δ/Y) | 288 | 94,9 | 0,89 | 2,1 | 2,2 | 6,9 | 2,7000 | 93 | 1000 |
| АИР315M4 | 200 | 1500 (1480) | 380/660 (Δ/Y) | 360 | 94,9 | 0,89 | 2,1 | 2,2 | 6,9 | 4,8200 | 97 | 1200 |
| АИР315S6 | 110 | 1000 (985) | 380/660 (Δ/Y) | 207 | 94,0 | 0,86 | 2,0 | 2,0 | 6,7 | 3,6000 | 85 | 880 |
| АИР315M6 | 132 | 1000 (985) | 380/660 (Δ/Y) | 245 | 94,2 | 0,87 | 2,0 | 2,0 | 6,7 | 6,0000 | 85 | 1050 |
| АИР315S8 | 90 | 750 (740) | 380/660 (Δ/Y) | 178 | 93,8 | 0,82 | 1,8 | 2,0 | 6,4 | 3,6000 | 82 | 880 |
| АИР315M8 | 110 | 750 (740) | 380/660 (Δ/Y) | 217 | 94,0 | 0,82 | 1,8 | 2,0 | 6,4 | 6,0000 | 82 | 1050 |
| АИР355S2 | 250 | 3000 (2980) | 380/660 (Δ/Y) | 433 | 95,2 | 0,92 | 1,6 | 2,2 | 7,1 | 3,0000 | 103 | 1900 |
| АИР355М2 | 315 | 3000 (2980) | 380/660 (Δ/Y) | 545 | 95,4 | 0,92 | 1,6 | 2,2 | 7,1 | 3,5000 | 103 | 2300 |
| АИР355S4 | 250 | 1500 (1490) | 380/660 (Δ/Y) | 443 | 95,2 | 0,90 | 2,1 | 2,2 | 6,9 | 6,5000 | 101 | 1700 |
| АИР355М4 | 315 | 1500 (1490) | 380/660 (Δ/Y) | 559 | 95,2 | 0,90 | 2,1 | 2,2 | 6,9 | 8,2000 | 101 | 1900 |
| АИР355S6 | 160 | 1000 (990) | 380/660 (Δ/Y) | 292 | 94,5 | 0,88 | 1,9 | 2,0 | 6,7 | 9,5000 | 92 | 1550 |
| АИР355М6 | 200 | 1000 (990) | 380/660 (Δ/Y) | 365 | 94,5 | 0,88 | 1,9 | 2,0 | 6,7 | 10,400 | 92 | 1600 |
| АИР355МВ6 | 250 | 1000 (990) | 380/660 (Δ/Y) | 457 | 94,5 | 0,88 | 1,9 | 2,0 | 6,7 | 12,400 | 92 | 1700 |
| АИР355MLC6 | 315 | 1000 (990) | 380/660 (Δ/Y) | - | - | - | - | - | - | - | - | - |
| АИР355S8 | 132 | 750 (740) | 380/660 (Δ/Y) | 261 | 93,7 | 0,82 | 1,8 | 2,0 | 6,4 | 7,900 | 90 | 2000 |
| АИР355М8 | 160 | 750 (740) | 380/660 (Δ/Y) | 315 | 94,2 | 0,82 | 1,8 | 2,0 | 6,4 | 10,300 | 90 | 2150 |
| АИР355МВ8 | 200 | 750 (740) | 380/660 (Δ/Y) | 387 | 94,5 | 0,83 | 1,8 | 2,0 | 6,4 | 12,300 | 90 | 2250 |
| АИР355MLB8 | 250 | 750 (740) | 380/660 (Δ/Y) | - | - | - | - | - | - | - | - | - |
| АИР355MLC8 | 315 | 750 (740) | 380/660 (Δ/Y) | - | - | - | - | - | - | - | - | - |
Монтажное исполнение крепления двигателей АИР
IM 1081
(лапы)
IM 2081
(лапы + фланец)
IM 3081
(фланец)
Электрические моторы АИР, в зависимости от востребованности, имеют несколько самых основных вариантов монтажного исполнения:
IM 1081 - электродвигатель АИР на лапах. Лаповый монтаж позволяет установить двигатель параллельно оси вращения к горизонтальной крепежной поверхности.
IM 2081 - электродвигатель АИР на лапах и фланце. Комбинированный вариант монтажа позволяет устанавливать двигатель как параллельно так и перпендикулярно оси вращения к поверхности крепления.
IM 3081 - электродвигатель АИР фланцевый. Фланцевое крепление дает возможность установить двигатель перпендикулярно оси вращения к крепежной поверхности.
Приведенные выше самые распространенные монтажные исполнения электродвигателей АИР делают их универсальными для различных областей применения.
Габариты и присоединительные размеры электродвигателя АИР
Чертеж на габаритные и присоединительные размеры электродвигателя АИР
Таблица параметров размеров трехфазных электродвигателей АИР
| Типоразмер двигателя | Размеры, мм | Передний подшипник |
Задний подшипник |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L30 | H31 | D30 | D24 | L1 | L10 | L11 | L20 | L31 | D1 | G | D10 | D20 | D22 | D25 | H1 | B1 | B10 | B11 | H | D21 | |||
| АИР56A2 | 216 | 165 | 120 | 140 | 23 | 71 | 90 | 3 | 36 | 11 | 8,5 | 5,8 | 115 | 4×10 | 95 | 4 | 4 | 90 | 113 | 56 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР56B2 | 216 | 165 | 120 | 140 | 23 | 71 | 90 | 3 | 36 | 11 | 8,5 | 5,8 | 115 | 4×10 | 95 | 4 | 4 | 90 | 113 | 56 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР56A4 | 216 | 165 | 120 | 140 | 23 | 71 | 90 | 3 | 36 | 11 | 8,5 | 5,8 | 115 | 4×10 | 95 | 4 | 4 | 90 | 113 | 56 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР56B4 | 216 | 165 | 120 | 140 | 23 | 71 | 90 | 3 | 36 | 11 | 8,5 | 5,8 | 115 | 4×10 | 95 | 4 | 4 | 90 | 113 | 56 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР63A2 | 250 | 180 | 140 | 160 | 30 | 80 | 102 | 3,5 | 40 | 14 | 11 | 5,8 | 130 | 4×10 | 110 | 5 | 5 | 100 | 124 | 63 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР63В2 | 250 | 180 | 140 | 160 | 30 | 80 | 102 | 3,5 | 40 | 14 | 11 | 5,8 | 130 | 4×10 | 110 | 5 | 5 | 100 | 124 | 63 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР63A4 | 250 | 180 | 140 | 160 | 30 | 80 | 102 | 3,5 | 40 | 14 | 11 | 5,8 | 130 | 4×10 | 110 | 5 | 5 | 100 | 124 | 63 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР63В4 | 250 | 180 | 140 | 160 | 30 | 80 | 102 | 3,5 | 40 | 14 | 11 | 5,8 | 130 | 4×10 | 110 | 5 | 5 | 100 | 124 | 63 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР63A6 | 250 | 180 | 140 | 160 | 30 | 80 | 102 | 3,5 | 40 | 14 | 11 | 5,8 | 130 | 4×10 | 110 | 5 | 5 | 100 | 124 | 63 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР63В6 | 250 | 180 | 140 | 160 | 30 | 80 | 102 | 3,5 | 40 | 14 | 11 | 5,8 | 130 | 4×10 | 110 | 5 | 5 | 100 | 124 | 63 | M4×1×12 | 6201 ZZ-C3 | 6201 ZZ-C3 |
| АИР71A2 | 270 | 195 | 145 | 200 | 40 | 90 | 120 | 3,5 | 45 | 19 | 15,5 | 7 | 165 | 4×12 | 130 | 6 | 6 | 112 | 150 | 71 | M6×1×12 | 6204 ZZ-C3 | 6202 ZZ-C3 |
| АИР71B2 | 270 | 195 | 145 | 200 | 40 | 90 | 120 | 3,5 | 45 | 19 | 15,5 | 7 | 165 | 4×12 | 130 | 6 | 6 | 112 | 150 | 71 | M6×1×12 | 6204 ZZ-C3 | 6202 ZZ-C3 |
| АИР71A4 | 270 | 195 | 145 | 200 | 40 | 90 | 120 | 3,5 | 45 | 19 | 15,5 | 7 | 165 | 4×12 | 130 | 6 | 6 | 112 | 150 | 71 | M6×1×12 | 6204 ZZ-C3 | 6202 ZZ-C3 |
| АИР71B4 | 270 | 195 | 145 | 200 | 40 | 90 | 120 | 3,5 | 45 | 19 | 15,5 | 7 | 165 | 4×12 | 130 | 6 | 6 | 112 | 150 | 71 | M6×1×12 | 6204 ZZ-C3 | 6202 ZZ-C3 |
| АИР71A6 | 270 | 195 | 145 | 200 | 40 | 90 | 120 | 3,5 | 45 | 19 | 15,5 | 7 | 165 | 4×12 | 130 | 6 | 6 | 112 | 150 | 71 | M6×1×12 | 6204 ZZ-C3 | 6202 ZZ-C3 |
| АИР71B6 | 270 | 195 | 145 | 200 | 40 | 90 | 120 | 3,5 | 45 | 19 | 15,5 | 7 | 165 | 4×12 | 130 | 6 | 6 | 112 | 150 | 71 | M6×1×12 | 6204 ZZ-C3 | 6202 ZZ-C3 |
| АИР71B8 | 270 | 195 | 145 | 200 | 40 | 90 | 120 | 3,5 | 45 | 19 | 15,5 | 7 | 165 | 4×12 | 130 | 6 | 6 | 112 | 150 | 71 | M6×1×12 | 6204 ZZ-C3 | 6202 ZZ-C3 |
| АИР80A2 | 310 | 214 | 175 | 200 | 50 | 100 | 131 | 3,5 | 50 | 22 | 18,5 | 10 | 165 | 4×12 | 130 | 6 | 6 | 125 | 165 | 80 | M6×1×25 | 6205 ZZ-C3 | 6204 ZZ-C3 |
| АИР80B2 | 310 | 214 | 175 | 200 | 50 | 100 | 155 | 3,5 | 50 | 22 | 18,5 | 10 | 165 | 4×12 | 130 | 6 | 6 | 125 | 165 | 80 | M6×1×25 | 6205 ZZ-C3 | 6204 ZZ-C3 |
| АИР80A4 | 310 | 214 | 175 | 200 | 50 | 100 | 131 | 3,5 | 50 | 22 | 18,5 | 10 | 165 | 4×12 | 130 | 6 | 6 | 125 | 165 | 80 | M6×1×25 | 6205 ZZ-C3 | 6204 ZZ-C3 |
| АИР80B4 | 310 | 214 | 175 | 200 | 50 | 100 | 155 | 3,5 | 50 | 22 | 18,5 | 10 | 165 | 4×12 | 130 | 6 | 6 | 125 | 165 | 80 | M6×1×25 | 6205 ZZ-C3 | 6204 ZZ-C3 |
| АИР80A6 | 310 | 214 | 175 | 200 | 50 | 100 | 131 | 3,5 | 50 | 22 | 18,5 | 10 | 165 | 4×12 | 130 | 6 | 6 | 125 | 165 | 80 | M6×1×25 | 6205 ZZ-C3 | 6204 ZZ-C3 |
| АИР80B6 | 310 | 214 | 175 | 200 | 50 | 100 | 155 | 3,5 | 50 | 22 | 18,5 | 10 | 165 | 4×12 | 130 | 6 | 6 | 125 | 165 | 80 | M6×1×25 | 6205 ZZ-C3 | 6204 ZZ-C3 |
| АИР80A8 | 310 | 214 | 175 | 200 | 50 | 100 | 131 | 3,5 | 50 | 22 | 18,5 | 10 | 165 | 4×12 | 130 | 6 | 6 | 125 | 165 | 80 | M6×1×25 | 6205 ZZ-C3 | 6204 ZZ-C3 |
| АИР80B8 | 310 | 214 | 175 | 200 | 50 | 100 | 155 | 3,5 | 50 | 22 | 18,5 | 10 | 165 | 4×12 | 130 | 6 | 6 | 125 | 165 | 80 | M6×1×25 | 6205 ZZ-C3 | 6204 ZZ-C3 |
| АИР90L2 | 360 | 250 | 195 | 250 | 50 | 125 | 170 | 4 | 56 | 24 | 20 | 10 | 215 | 4×15 | 180 | 7 | 8 | 140 | 180 | 90 | M8×1,25×25 | 6205 ZZ-C3 | 6205 ZZ-C3 |
| АИР90L4 | 360 | 250 | 195 | 250 | 50 | 125 | 170 | 4 | 56 | 24 | 20 | 10 | 215 | 4×15 | 180 | 7 | 8 | 140 | 180 | 90 | M8×1,25×25 | 6205 ZZ-C3 | 6205 ZZ-C3 |
| АИР90L6 | 360 | 250 | 195 | 250 | 50 | 125 | 170 | 4 | 56 | 24 | 20 | 10 | 215 | 4×15 | 180 | 7 | 8 | 140 | 180 | 90 | M8×1,25×25 | 6205 ZZ-C3 | 6205 ZZ-C3 |
| АИР90LA8 | 360 | 250 | 195 | 250 | 50 | 125 | 170 | 4 | 56 | 24 | 20 | 10 | 215 | 4×15 | 180 | 7 | 8 | 140 | 180 | 90 | M8×1,25×25 | 6205 ZZ-C3 | 6205 ZZ-C3 |
| АИР90LB8 | 360 | 250 | 195 | 250 | 50 | 125 | 170 | 4 | 56 | 24 | 20 | 10 | 215 | 4×15 | 180 | 7 | 8 | 140 | 180 | 90 | M8×1,25×25 | 6205 ZZ-C3 | 6205 ZZ-C3 |
| АИР100S2 | 385 | 270 | 215 | 250 | 60 | 112 | 180 | 4 | 63 | 28 | 24 | 12 | 215 | 4×15 | 180 | 7 | 8 | 160 | 205 | 100 | M8×1,25×35 | 6206 ZZ-C3 | 6206 ZZ-C3 |
| АИР100L2 | 385 | 270 | 215 | 250 | 60 | 140 | 185 | 4 | 63 | 28 | 24 | 12 | 215 | 4×15 | 180 | 7 | 8 | 160 | 205 | 100 | M8×1,25×35 | 6206 ZZ-C3 | 6206 ZZ-C3 |
| АИР100S4 | 385 | 270 | 215 | 250 | 60 | 112 | 180 | 4 | 63 | 28 | 24 | 12 | 215 | 4×15 | 180 | 7 | 8 | 160 | 205 | 100 | M8×1,25×35 | 6206 ZZ-C3 | 6206 ZZ-C3 |
| АИР100L4 | 385 | 270 | 215 | 250 | 60 | 140 | 185 | 4 | 63 | 28 | 24 | 12 | 215 | 4×15 | 180 | 7 | 8 | 160 | 205 | 100 | M8×1,25×35 | 6206 ZZ-C3 | 6206 ZZ-C3 |
| АИР100L6 | 385 | 270 | 215 | 250 | 60 | 140 | 185 | 4 | 63 | 28 | 24 | 12 | 215 | 4×15 | 180 | 7 | 8 | 160 | 205 | 100 | M8×1,25×35 | 6206 ZZ-C3 | 6206 ZZ-C3 |
| АИР100L8 | 385 | 270 | 215 | 250 | 60 | 140 | 185 | 4 | 63 | 28 | 24 | 12 | 215 | 4×15 | 180 | 7 | 8 | 160 | 205 | 100 | M8×1,25×35 | 6206 ZZ-C3 | 6206 ZZ-C3 |
| АИР112M2 | 435 | 300 | 240 | 300 | 80 | 140 | 223 | 4 | 70 | 32 | 27 | 12 | 265 | 4×15 | 230 | 8 | 10 | 190 | 230 | 112 | M10×1,5×35 | 6207 ZZ-C3 | 6206 ZZ-C3 |
| АИР112M4 | 435 | 300 | 240 | 300 | 80 | 140 | 223 | 4 | 70 | 32 | 27 | 12 | 265 | 4×15 | 230 | 8 | 10 | 190 | 230 | 112 | M10×1,5×35 | 6207 ZZ-C3 | 6206 ZZ-C3 |
| АИР112MA6 | 435 | 300 | 240 | 300 | 80 | 140 | 223 | 4 | 70 | 32 | 27 | 12 | 265 | 4×15 | 230 | 8 | 10 | 190 | 230 | 112 | M10×1,5×35 | 6207 ZZ-C3 | 6206 ZZ-C3 |
| АИР112MB6 | 435 | 300 | 240 | 300 | 80 | 140 | 223 | 4 | 70 | 32 | 27 | 12 | 265 | 4×19 | 230 | 8 | 10 | 190 | 230 | 112 | M10×1,5×35 | 6207 ZZ-C3 | 6206 ZZ-C3 |
| АИР112MA8 | 435 | 300 | 240 | 300 | 80 | 140 | 223 | 4 | 70 | 32 | 27 | 12 | 265 | 4×15 | 230 | 8 | 10 | 190 | 230 | 112 | M10×1,5×35 | 6207 ZZ-C3 | 6206 ZZ-C3 |
| АИР112MB8 | 435 | 300 | 240 | 300 | 80 | 140 | 223 | 4 | 70 | 32 | 27 | 12 | 265 | 4×19 | 230 | 8 | 10 | 190 | 230 | 112 | M10×1,5×35 | 6207 ZZ-C3 | 6206 ZZ-C3 |
| АИР132M2 | 510 | 345 | 275 | 345 | 80 | 178 | 238 | 5 | 89 | 38 | 33 | 12 | 300 | 4×19 | 250 | 8 | 10 | 216 | 270 | 132 | M12×1,75×40 | 6308 ZZ-C3 | 6308 ZZ-C3 |
| АИР132S4 | 470 | 345 | 275 | 345 | 80 | 140 | 237 | 5 | 89 | 38 | 33 | 12 | 300 | 4×19 | 250 | 8 | 10 | 216 | 270 | 132 | M12×1,75×40 | 6308 ZZ-C3 | 6308 ZZ-C3 |
| АИР132M4 | 510 | 345 | 275 | 345 | 80 | 178 | 238 | 5 | 89 | 38 | 33 | 12 | 300 | 4×19 | 250 | 8 | 10 | 216 | 270 | 132 | M12×1,75×40 | 6308 ZZ-C3 | 6308 ZZ-C3 |
| АИР132S6 | 470 | 345 | 275 | 345 | 80 | 140 | 237 | 5 | 89 | 38 | 33 | 12 | 300 | 4×19 | 250 | 8 | 10 | 216 | 270 | 132 | M12×1,75×40 | 6308 ZZ-C3 | 6308 ZZ-C3 |
| АИР132M6 | 510 | 345 | 275 | 345 | 80 | 178 | 238 | 5 | 89 | 38 | 33 | 12 | 300 | 4×19 | 250 | 8 | 10 | 216 | 270 | 132 | M12×1,75×40 | 6308 ZZ-C3 | 6308 ZZ-C3 |
| АИР132S8 | 470 | 345 | 275 | 345 | 80 | 140 | 237 | 5 | 89 | 38 | 33 | 12 | 300 | 4×19 | 250 | 8 | 10 | 216 | 270 | 132 | M12×1,75×40 | 6308 ZZ-C3 | 6308 ZZ-C3 |
| АИР132M8 | 510 | 345 | 275 | 345 | 80 | 178 | 238 | 5 | 89 | 38 | 33 | 12 | 300 | 4×19 | 250 | 8 | 10 | 216 | 270 | 132 | M12×1,75×40 | 6308 ZZ-C3 | 6308 ZZ-C3 |
| АИР160S2 | 615 | 420 | 330 | 350 | 110 | 178 | 314 | 5 | 108 | 42 | 37 | 15 | 300 | 4×19 | 250 | 8 | 12 | 254 | 320 | 160 | M16×2×40 | 6309 ZZ-C3 | 6309 ZZ-C3 |
| АИР160M2 | 660 | 420 | 330 | 350 | 110 | 210 | 314 | 5 | 108 | 42 | 37 | 15 | 300 | 4×19 | 250 | 8 | 12 | 254 | 320 | 160 | M16×2×40 | 6309 ZZ-C3 | 6309 ZZ-C3 |
| АИР160S4 | 615 | 420 | 330 | 350 | 110 | 178 | 314 | 5 | 108 | 48 | 42,5 | 15 | 300 | 4×19 | 250 | 9 | 14 | 254 | 320 | 160 | M16×2×40 | 6311-C3 | 6309-C3 |
| АИР160M4 | 660 | 420 | 330 | 350 | 110 | 210 | 314 | 5 | 108 | 48 | 42,5 | 15 | 300 | 4×19 | 250 | 9 | 14 | 254 | 320 | 160 | M16×2×40 | 6311-C3 | 6309-C3 |
| АИР160S6 | 615 | 420 | 330 | 350 | 110 | 178 | 314 | 5 | 108 | 48 | 42,5 | 15 | 300 | 4×19 | 250 | 9 | 14 | 254 | 320 | 160 | M16×2×40 | 6311-C3 | 6309-C3 |
| АИР160M6 | 660 | 420 | 330 | 350 | 110 | 210 | 314 | 5 | 108 | 48 | 42,5 | 15 | 300 | 4×19 | 250 | 9 | 14 | 254 | 320 | 160 | M16×2×40 | 6311-C3 | 6309-C3 |
| АИР160S8 | 615 | 420 | 330 | 350 | 110 | 178 | 314 | 5 | 108 | 48 | 42,5 | 15 | 300 | 4×19 | 250 | 9 | 14 | 254 | 320 | 160 | M16×2×40 | 6311-C3 | 6309-C3 |
| АИР160M8 | 660 | 420 | 330 | 350 | 110 | 210 | 314 | 5 | 108 | 48 | 42,5 | 15 | 300 | 4×19 | 250 | 9 | 14 | 254 | 320 | 160 | M16×2×40 | 6311-C3 | 6309-C3 |
| АИР180S2 | 700 | 455 | 380 | 400 | 110 | 203 | 343 | 5 | 121 | 48 | 42,5 | 15 | 350 | 4×19 | 300 | 9 | 14 | 279 | 355 | 180 | M16×2×45 | 6312-C3 | 6311-C3 |
| АИР180M2 | 740 | 455 | 380 | 400 | 110 | 241 | 355 | 5 | 121 | 48 | 42,5 | 15 | 350 | 8×19 | 300 | 9 | 14 | 279 | 355 | 180 | M16×2×45 | 6312-C3 | 6311-C3 |
| АИР180S4 | 700 | 455 | 380 | 400 | 110 | 203 | 343 | 5 | 121 | 55 | 49 | 15 | 350 | 8×19 | 300 | 10 | 16 | 279 | 355 | 180 | M16×2×45 | 6312-C3 | 6311-C3 |
| АИР180M4 | 740 | 455 | 380 | 400 | 110 | 241 | 355 | 5 | 121 | 55 | 49 | 15 | 350 | 8×19 | 300 | 10 | 16 | 279 | 355 | 180 | M16×2×45 | 6312-C3 | 6311-C3 |
| АИР180M6 | 740 | 455 | 380 | 400 | 110 | 241 | 355 | 5 | 121 | 55 | 49 | 15 | 350 | 8×19 | 300 | 10 | 16 | 279 | 355 | 180 | M16×2×45 | 6312-C3 | 6311-C3 |
| АИР180M8 | 740 | 455 | 380 | 400 | 110 | 241 | 355 | 5 | 121 | 55 | 49 | 15 | 350 | 8×19 | 300 | 10 | 16 | 279 | 355 | 180 | M16×2×45 | 6312-C3 | 6311-C3 |
| АИР200M2 | 770 | 505 | 420 | 450 | 110 | 268 | 379 | 5 | 133 | 55 | 49 | 19 | 400 | 8×19 | 350 | 10 | 16 | 318 | 395 | 200 | M15×2,5×50 | 6313-C3 | 6312-C3 |
| АИР200L2 | 770 | 505 | 420 | 450 | 110 | 305 | 379 | 5 | 133 | 55 | 49 | 19 | 400 | 8×19 | 350 | 10 | 16 | 318 | 395 | 200 | M15×2,5×50 | 6313-C3 | 6312-C3 |
| АИР200M4 | 780 | 505 | 420 | 450 | 140 | 268 | 379 | 5 | 133 | 60 | 53 | 19 | 400 | 8×19 | 350 | 11 | 18 | 318 | 395 | 200 | M15×2,5×50 | 6313-C3 | 6312-C3 |
| АИР200L4 | 780 | 505 | 420 | 450 | 140 | 305 | 379 | 5 | 133 | 60 | 53 | 19 | 400 | 8×19 | 350 | 11 | 18 | 318 | 395 | 200 | M15×2,5×50 | 6313-C3 | 6312-C3 |
| АИР200M6 | 780 | 505 | 420 | 450 | 140 | 268 | 379 | 5 | 133 | 60 | 53 | 19 | 400 | 8×19 | 350 | 11 | 18 | 318 | 395 | 200 | M15×2,5×50 | 6313-C3 | 6312-C3 |
| АИР200L6 | 780 | 505 | 420 | 450 | 140 | 305 | 379 | 5 | 133 | 60 | 53 | 19 | 400 | 8×19 | 350 | 11 | 18 | 318 | 395 | 200 | M15×2,5×50 | 6313-C3 | 6312-C3 |
| АИР200M8 | 780 | 505 | 420 | 450 | 140 | 268 | 379 | 5 | 133 | 60 | 53 | 19 | 400 | 8×19 | 350 | 11 | 18 | 318 | 395 | 200 | M15×2,5×50 | 6313-C3 | 6312-C3 |
| АИР200L8 | 780 | 505 | 420 | 450 | 140 | 305 | 379 | 5 | 133 | 60 | 53 | 19 | 400 | 8×19 | 350 | 11 | 18 | 318 | 395 | 200 | M15×2,5×50 | 6313-C3 | 6312-C3 |
| АИР225M2 | 820 | 560 | 435 | 550 | 140 | 311 | 395 | 5 | 149 | 55 | 49 | 19 | 500 | 8×19 | 450 | 10 | 16 | 356 | 435 | 225 | M18×2,5×50 | 6313-C3 | 6312-C3 |
| АИР225M4 | 820 | 560 | 435 | 550 | 140 | 311 | 395 | 5 | 149 | 65 | 53 | 19 | 500 | 8×19 | 450 | 11 | 18 | 356 | 435 | 225 | M18×2,5×50 | 6314-C3 | 6313-C3 |
| АИР225M6 | 820 | 560 | 435 | 550 | 140 | 311 | 395 | 5 | 149 | 65 | 53 | 19 | 500 | 8×19 | 450 | 11 | 18 | 356 | 435 | 225 | M18×2,5×50 | 6314-C3 | 6313-C3 |
| АИР225M8 | 820 | 560 | 435 | 550 | 140 | 311 | 395 | 5 | 149 | 65 | 53 | 19 | 500 | 8×19 | 450 | 11 | 18 | 356 | 435 | 225 | M18×2,5×50 | 6314-C3 | 6313-C3 |
| АИР250S2 | 845 | 615 | 490 | 550 | 140 | 311 | 446 | 5 | 168 | 65 | 58 | 24 | 500 | 8×24 | 450 | 11 | 18 | 406 | 490 | 250 | M20×2,5×60 | 6314-C3 | 6314-C3 |
| АИР250M2 | 920 | 615 | 490 | 550 | 140 | 349 | 495 | 5 | 168 | 65 | 58 | 24 | 500 | 8×24 | 450 | 11 | 18 | 406 | 490 | 250 | M20×2,5×60 | 6314-C3 | 6314-C3 |
| АИР250S4 | 845 | 615 | 490 | 550 | 140 | 311 | 446 | 5 | 168 | 75 | 67,5 | 24 | 500 | 8×24 | 450 | 12 | 20 | 406 | 490 | 250 | M20×2,5×60 | 6316-C3 | 6314-C3 |
| АИР250M4 | 920 | 615 | 490 | 550 | 140 | 349 | 495 | 5 | 168 | 75 | 67,5 | 24 | 500 | 8×24 | 450 | 12 | 20 | 406 | 490 | 250 | M20×2,5×60 | 6316-C3 | 6314-C3 |
| АИР250S6 | 845 | 615 | 490 | 550 | 140 | 311 | 446 | 5 | 168 | 75 | 67,5 | 24 | 500 | 8×24 | 450 | 12 | 20 | 406 | 490 | 250 | M20×2,5×60 | 6316-C3 | 6314-C3 |
| АИР250M6 | 920 | 615 | 490 | 550 | 140 | 349 | 495 | 5 | 168 | 75 | 67,5 | 24 | 500 | 8×24 | 450 | 12 | 20 | 406 | 490 | 250 | M20×2,5×60 | 6316-C3 | 6314-C3 |
| АИР250S8 | 845 | 615 | 490 | 550 | 140 | 311 | 446 | 5 | 168 | 75 | 67,5 | 24 | 500 | 8×24 | 450 | 12 | 20 | 406 | 490 | 250 | M20×2,5×60 | 6316-C3 | 6314-C3 |
| АИР250M8 | 920 | 615 | 490 | 550 | 140 | 349 | 495 | 5 | 168 | 75 | 67,5 | 24 | 500 | 8×24 | 450 | 12 | 20 | 406 | 490 | 250 | M20×2,5×60 | 6316-C3 | 6314-C3 |
| АИР280S2 | 995 | 680 | 580 | 660 | 140 | 368 | 540 | 6 | 190 | 70 | 62,5 | 24 | 600 | 8×24 | 550 | 12 | 20 | 457 | 550 | 280 | M20×2,5×60 | 6317-C3 | 6314-C3 |
| АИР280M2 | 1045 | 680 | 580 | 660 | 140 | 419 | 540 | 6 | 190 | 70 | 67,5 | 24 | 600 | 8×24 | 550 | 12 | 20 | 457 | 550 | 280 | M20×2,5×60 | 6317-C3 | 6314-C3 |
| АИР280S4 | 1025 | 680 | 580 | 660 | 170 | 368 | 540 | 6 | 190 | 80 | 71 | 24 | 600 | 8×24 | 550 | 14 | 22 | 457 | 550 | 280 | M20×2,5×60 | 6317-C3 | 6317-C3 |
| АИР280M4 | 1075 | 680 | 580 | 660 | 170 | 419 | 540 | 6 | 190 | 80 | 71 | 24 | 600 | 8×24 | 550 | 14 | 22 | 457 | 550 | 280 | M20×2,5×60 | 6317-C3 | 6317-C3 |
| АИР280S6 | 1025 | 680 | 580 | 660 | 170 | 368 | 540 | 6 | 190 | 80 | 71 | 24 | 600 | 8×24 | 550 | 14 | 22 | 457 | 550 | 280 | M20×2,5×60 | 6317-C3 | 6317-C3 |
| АИР280M6 | 1075 | 680 | 580 | 660 | 170 | 419 | 540 | 6 | 190 | 80 | 71 | 24 | 600 | 8×24 | 550 | 14 | 22 | 457 | 550 | 280 | M20×2,5×60 | 6317-C3 | 6317-C3 |
| АИР280S8 | 1025 | 680 | 580 | 660 | 170 | 368 | 540 | 6 | 190 | 80 | 71 | 24 | 600 | 8×24 | 550 | 14 | 22 | 457 | 550 | 280 | M20×2,5×60 | 6317-C3 | 6317-C3 |
| АИР280M8 | 1075 | 680 | 580 | 660 | 170 | 419 | 540 | 6 | 190 | 80 | 71 | 24 | 600 | 8×24 | 550 | 14 | 22 | 457 | 550 | 280 | M20×2,5×60 | 6317-C3 | 6317-C3 |
| АИР315S2 | 1185 | 845 | 645 | 660 | 140 | 406 | 680 | 6 | 216 | 75 | 67,5 | 28 | 600 | 8×24 | 550 | 12 | 20 | 508 | 635 | 315 | M20×2,5×60 | 6317-C3 | 6317-C3 |
| АИР315M2 | 1290 | 845 | 645 | 660 | 140 | 457 | 680 | 6 | 216 | 75 | 67,5 | 28 | 600 | 8×24 | 550 | 12 | 20 | 508 | 635 | 315 | M20×2,5×60 | 6317-C3 | 6317-C3 |
| АИР315S4 | 1220 | 845 | 645 | 660 | 170 | 406 | 680 | 6 | 216 | 90 | 81 | 28 | 600 | 8×24 | 550 | 14 | 25 | 508 | 635 | 315 | M20×2,5×60 | NU6319-C3 | 6319-C3 |
| АИР315M4 | 1325 | 845 | 645 | 660 | 170 | 457 | 680 | 6 | 216 | 90 | 81 | 28 | 600 | 8×24 | 550 | 14 | 25 | 508 | 635 | 315 | M20×2,5×60 | NU6319-C3 | 6319-C3 |
| АИР315S6 | 1220 | 845 | 645 | 660 | 170 | 406 | 680 | 6 | 216 | 90 | 81 | 28 | 600 | 8×24 | 550 | 14 | 25 | 508 | 635 | 315 | M20×2,5×60 | NU6319-C3 | 6319-C3 |
| АИР315M6 | 1325 | 845 | 645 | 660 | 170 | 457 | 680 | 6 | 216 | 90 | 81 | 28 | 600 | 8×24 | 550 | 14 | 25 | 508 | 635 | 315 | M20×2,5×60 | NU6319-C3 | 6319-C3 |
| АИР315S8 | 1220 | 845 | 645 | 660 | 170 | 406 | 680 | 6 | 216 | 90 | 81 | 28 | 600 | 8×24 | 550 | 14 | 25 | 508 | 635 | 315 | M20×2,5×60 | NU6319-C3 | 6319-C3 |
| АИР315M8 | 1325 | 845 | 645 | 660 | 170 | 457 | 680 | 6 | 216 | 90 | 81 | 28 | 600 | 8×24 | 550 | 14 | 25 | 508 | 635 | 315 | M20×2,5×60 | NU6319-C3 | 6319-C3 |
| АИР355S2 | 1560 | 1010 | 710 | 800 | 210 | 500 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6319-C3 |
| АИР355М2 | 1560 | 1010 | 710 | 800 | 210 | 560 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6319-C3 |
| АИР355S4 | 1560 | 1010 | 710 | 800 | 210 | 500 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6322-C3 |
| АИР355М4 | 1560 | 1010 | 710 | 800 | 210 | 560 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6322-C3 |
| АИР355S6 | 1560 | 1010 | 710 | 800 | 210 | 500 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6322-C3 |
| АИР355М6 | 1560 | 1010 | 710 | 800 | 210 | 500 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6322-C3 |
| АИР355МВ6 | 1560 | 1010 | 710 | 800 | 210 | 560 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6322-C3 |
| АИР355S8 | 1560 | 1010 | 710 | 800 | 210 | 500 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6322-C3 |
| АИР355М8 | 1560 | 1010 | 710 | 800 | 210 | 500 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6322-C3 |
| АИР355МВ8 | 1560 | 1010 | 710 | 800 | 210 | 560 | 775 | 6 | 254 | 100 | 92 | 28 | 740 | 8×24 | 690 | 16 | 28 | 610 | 730 | 355 | M24×3×70 | NU322-C3 | 6322-C3 |
Условные обозначения размеров двигателя АИР
| L30 | - | длина электродвигателя |
| H31 | - | высота электродвигателя |
| D30 | - | диаметр корпуса электродвигателя |
| D24 | - | диаметр фланца |
| L1 | - | длина присоединительной части |
| L10 | - | продольное межосевое расстояние отверстий лап |
| L11 | - | длина лап |
| L20 | - | ширина привалочного торца фланца |
| L31 | - | расстояние крепления двигателя на лапах |
| D1 | - | диаметр вала электродвигателя |
| G | - | толщина вала с учетом шпоночного паза |
| D10 | - | диаметр отверстий на лапах |
| D20 | - | межосевой диаметр отверстий фланца |
| D22 | - | диаметр отверстий фланца |
| D25 | - | диаметр привалочного торца фланца |
| H1 | - | высота шпонки |
| B1 | - | ширина шпонки |
| B10 | - | поперечное межосевое расстояние отверстий лап |
| B11 | - | поперечная ширина лап двигателя |
| H | - | высота оси вращения (габарит) |
| D21 | - | диаметр отверстия в вале |
Конструктивная схема общепромышленного трёхфазного электродвигателя АИР
Обозначения конструктивной схемы
| 1 | - | фланец |
| 2 | - | малый фланец |
| 3 | - | передняя крышка |
| 4 | - | корпус |
| 5 | - | шпонка |
| 6 | - | сальник |
| 7 | - | болт |
| 8 | - | шайба |
| 9 | - | передняя крышка подшипника |
| 10 | - | внешняя крышка подшипника |
| 11 | - | подшипник |
| 12 | - | статор |
| 13 | - | внутренняя крышка подшипника |
| 14 | - | табличка |
| 15 | - | ротор |
| 16 | - | прокладка |
| 17 | - | задняя крышка |
| 18 | - | крыльчатка вентилятора |
| 19 | - | защитная крышка вентилятора |
| 20 | - | винт |
| 21 | - | шайба |
| 22 | - | стопорное кольцо |
| 23 | - | крышка клеммной коробки |
| 24 | - | база клеммной коробки |
| 25 | - | кабельный ввод |
| 26 | - | контактный участок |
| 27 | - | плата с выводом |
| 28 | - | клеммы |
| 29 | - | болт |
| 30 | - | гайка |
| 31 | - | задняя крышка подшипника |
Схемы подключения трехфазного электродвигателя АИР к сети 220, 380 и 660 В
Схема
«звезда»
Схема
«треугольник»
Схема подключения
«звезда-треугольник»
(комбинированная)
Подключение «звезда»
Преимущественно все новые электродвигатели АИР, поставлены только с завода производителя, по умолчанию имеют собранную схему подключение обмоток «звезда» (Y) в случае исполнения 220/380 и сразу готовы к работе от сети 380 Вольт. Если исполнение электродвигателя 380/660, тогда в этому случае по умолчанию собрана схема «треугольник» (Δ).
Подключение «треугольник»
Данная схема используется, если двигатель нужно подключить к сети 220 В вместо 380 В для исполнения 220/380 (или к сети 380 В вместо 660 В для 380/660) и применяется в том случае, если заводом-изготовителем предусмотрена возможность такого подключения. На шильдике двигателя должно быть написано «Δ / Y 220/380» или «Δ / Y 380/660». Следует учитывать, что для этих вариантов напряжений подключение трехфазного электродвигателя АИР «треугольником» будет с некоторыми особенностями:
- Двигатель с обозначением 220/380 к сети 220 В подключается через конденсатор (потеря мощности около 30%).
- Двигатель с обозначением 380/660 в сети 380 В запускается на «звезде», а потом переключается на «треугольник».
Подключение «звезда-треугольник» (комбинированное)
Комбинированная схема подключения применяется в трехфазных электродвигателях 380/660 для запуска электродвигателя на 660В (Y) с дальнейшим автоматическим переходом работы от сети 380В (Δ). Она позволяет избежать возникновения чрезмерно высоких пусковых токов ввиду высокого пускового момента и дает возможность эксплуатировать двигатель с максимальным КПД.
Подробнее ознакомиться со всеми преимуществами и недостатками существующих схем подключения электродвигателей можно в статье:
Как правильно купить электродвигатель АИР? Цена / Качество
«АИР» - это общепромышленная серия асинхронных трехфазных электродвигателей, которая используется уже очень длительное время на промышленном рынке Украины. Кто достойный производитель двигатель АИР высокого качества? Это на сегодня самый главный вопрос. Потребитель, изучая предложения из такого большинства поставщиков двигателей, которые доступны сейчас в сети интернет, находится в растерянности: какого поставщика выбрать опираясь на сомнительные рассказы о наличии производства в Украине или нового белорусского по цене неликвида? Стоит учесть важный факт, что из всех реализуемых электродвигателей серии АИР 100% в Украине это: Китай различного качества составляет 90% продаж, остальные 8% - сертифицированная Беларусь и 2% - сомнительные заводы изготовители Украины с ограниченной линейкой мощности, низким качеством исполнения и отсутствием достаточного наличия на складе. Все надежды купить «не-Китай» заканчиваются таким сценарием: Покупатель находит Поставщика, который скажет «Да, это украинское производство» и по факту получит китайский электромотор низкого качества с табличкой украинской компании или торговой марки. Это основная проблема постсоветского модели работы поставщиков электродвигателей АИР Харьков, Новая Каховка, Днепр. Исходя из этого, компания СИСТЕМАКС открыто предлагает вам купить проверенный, подтвержденный сертификатом качества, двигатель марки АИР производства Китай премиум класса качества, соответствующей ценой и гарантией 2 года, в наличии на складе в Киеве и оперативной доставкой. Все двигатели прошли многократные испытания на промышленных вентиляторах ПК СИСТЕМАКС в достаточно жестких условиях повышенной влажности, высокой температуры окружающей среды, режимов низких оборотов с частотными преобразователями, повышенной запыленности и другие условия реальной промышленности украинских предприятий.
Следует отметить, что электродвигатели ГОСТ серии имеют популярность у ближайших украинских соседей, в особенности Казахстан, Азербайджан, Туркменистан, Армения, Грузия, Узбекистан, Молдавия, Беларусь, Таджикистан, Россия - купить электродвигатель АИР могут без каких-либо сложностей, ведь мы имеем большой опыт экспорта и импорта, оформлением таможенных документов и доставкой международными перевозчиками на склад Заказчика.
Обратившись в нашу компанию, мы гарантируем наличие двигателя в Киеве, Харькове, Новой Каховке, Днепре, Львове, - электродвигатель АИР купить проблем не составит. Цена, таблица, расшифровка, вес, габариты, характеристики, параметры, фото, руководство по эксплуатации, паспорт на АИР - все это представлено на нашем ресурсе systemax.ua и полностью соответствует действительности. Таким образом онлайн каталог электродвигателей АИР является еще и образовательной базой для многих учебных учреждений. Компания ПК СИСТЕМАКС (Киев) предлагает самые выгодные условия поставки электродвигателей в Украине. Для постоянных заказчиков всегда действует оптовая цена со скидкой.
Мы ценим Ваш выбор и Ваше время.
Заказ двигателя
Оформление заказа на трехфазный электродвигатель осуществляется после согласования с заказчиком всех технических и организационных моментов.
Оплата заказа
Безналичный расчет (с НДС)
Наличный расчет
Приват24
VISA/Mastercard
Доставка двигателя
Самовывоз (со склада компании)
Курьерскими службами по Киеву
Транспортными компаниями по Украине (Новая Почта, САТ и др.)
Гарантия на двигатель АИР
Гарантия на электродвигатель составляет 2 года. Все условия гарантии, описания гарантийных и негарантийных случаев - изложены в паспорте. Гарантийные обязательства вступают в силу со дня реализации двигателя покупателю.
