Как подключить трехфазный электродвигатель АИР? Схемы подключения: треугольник / звезда

На производственном предприятии регулярно возникает необходимость подключения или переподключения трехфазного электродвигателя к трехфазной сети 380 В, 660 В или однофазной 220 В, но не всегда есть опыт грамотно работать со всеми возможными схемами подключения трехфазного электродвигателя. В зависимости от цели эксплуатации электродвигателя, ниже приведены схемы подключения трехфазного двигателя со всеми достоинствами и недостатками. При покупке электродвигателя не всегда обращают внимание на схему подключения на именной табличке или на задней крышке клеммной коробки, а подключают новый двигатель по привычке как старый и это является чуть ли не основной причиной сгоревших моторов.

Следует отметить что трехфазные электродвигатели встречаются трех модификаций по возможности подключения:

380 В - 3 вывода, схема «звезда» (Y)
220 / 380 В - 6 выводов, схема «треугольник»/«звезда» (Δ/Y)
380 / 660 В - 6 выводов, схема «треугольник»/«звезда» (Δ/Y)

ВНИМАНИЕ! Работа с электрическими двигателями без заземления, пусковой и защитной автоматики запрещена. Неквалифицированное обращение с высоким напряжением может нанести вред здоровью и летальному исходу.


Схема подключения Δ «треугольник»	Схема подключения Y «звезда»
Рис.1. Подключение трехфазного электродвигателя по схемам «треугольник» и «звезда»

Комбинированное подключение 3-фазного двигателя

Схема подключения
Y/Δ «комбинированная»

Рис.2. Подключение трехфазного электродвигателя по комбинированной схеме «звезда-треугольник»

Схема подключения электродвигателя 380В - 3 вывода

Это самый простой тип подключения, когда заводом изготовителем заранее собрано схему «звезда» (Y) и в клеммной коробке предстоит подсоединить всего три провода (3 фазы) без наличия перемычек меж клеммами.

Преимущество данной схемы:

Простота подключения электродвигателя.
Надежная работа с максимальным КПД и мощностью в номинальном режиме.

Недостаток такого исполнения:

Невозможность использовать электродвигатель от однофазной сети 220 В с максимальной мощностью до 70%
Невозможность осуществить плавный пуск для преодоления тяжелого старта без дополнительной автоматики.

Схема подключения электродвигателя «220/380В» треугольник / звезда - 6 выводов

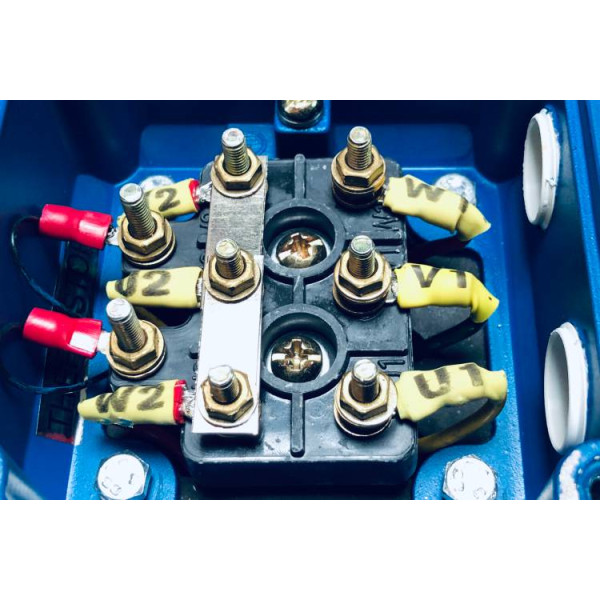

Данный тип электродвигателя имеет 6 выводов (шесть проводов) в клеммной коробке и подключается в трехфазную сеть 380 Вольт по схеме (Y) «звезда» см. Рис.1, которая собрана по умолчанию на заводе изготовителе. В таком исполнении завод изготовитель выпускает чаще всего маломощные трехфазные электродвигатели от 0,12 кВт до 7,5 кВт или же габариты двигателей от АИР 56 до АИР 112.

Преимущества схемы «звезда» (Y) для 220/380 В:

Высокая надежность работы электромотора.
Максимальное КПД двигателя.
Устойчивость к кратковременным перегрузам электродвигателя.

Преимущества схемы «треугольник» (Δ) для 220/380 В:

При необходимости данный электродвигатель может быть подключен к сети 220 В по схеме «треугольник» (Δ) с использованием рабочего конденсатора и, если потребуется, дополнительного пускового конденсатора. В этом случае двигатель будет работать на 70% от заявленной мощности. Этот вариант подключения со всеми преимуществами и недостатками подробно разберем в следующей статье.

Недостатки исполнения электродвигателя 220/380 В:

Невозможность осуществить плавный пуск для преодоления тяжелого старта без дополнительной автоматики.

Схемы подключения трехфазных электродвигателей «380/660В» треугольник / звезда - 6 выводов

Данный тип электродвигателя имеет 6 выводов (шесть проводов) в клеммной коробке и чаще всего в новом электродвигателе в заводском исполнении производителем заранее собрана по умолчанию схема «звезда» (Y) см. Рис.1. Исполнение 380/660 чаще всего идет на средней и большой мощности электродвигателей от 4 кВт до 315 кВт и более или от габарита АИР 132 до АИР 355 и более. В связи с универсальностью в эксплуатации данного исполнения электродвигателей средней и высокой мощности низковольтного оборудования можно смело заявить о достоинствах без недостатков.

Трехфазные электродвигатели можно подключать к трехфазной сети 380/660 В по следующим схемам:

схема «звезда» (Y) или 660В используется для плавного пуска избегая тяжелого пуска (высокий пусковой момент) и высоких пусковых токов.
схема «треугольник» (Δ) работа от стандартной сети 380В в номинальном режиме эксплуатации электродвигателя.
схема «звезда-треугольник» (Y/Δ) комбинированная схема подключения для автоматического перехода с плавного пуска на 660В на рабочий режим 380В.

Схема «звезда» для 380/660 В

Подключение звездой применяют для того, чтобы пуск электродвигателя сделать плавным за счет снижения пусковых токов. Но в ней есть один существенный минус для продолжительной работы: двигатель будет работать с мощностью на 30% меньшей от указанной в паспорте. Как подключить трехфазный асинхронный электродвигатель по схеме «звезда» показано на Рис.1.

Схема «треугольник» для 380/660 В

Подключение треугольником к сети 380 В позволяет использовать всю заявленную мощность электродвигателя. Но и она имеет недостаток для пускового момента: во время пуска мотора сила тока очень высока и как результат в двигателе под тяжелой пусковой нагрузкой может подгореть изоляция обмоток. Как подключить трехфазный асинхронный электродвигатель по схеме «треугольник» показано на Рис.1.

Схема «звезда-треугольник» для 380/660 В

Комбинированная схема подключения звезда-треугольник позволяет использовать все преимущества двух отдельных схем и обойти их недостатки. Чаще всего так подключают электродвигатели с большой мощностью. Суть этого решения заключается в том, что двигатель запускается по схеме «звезда», а при достижении оптимального числа оборотов переключается на схему «треугольник». Таким образом пуск электродвигателя получается плавным с небольшими пусковыми токами, а после переключения схем его мощность увеличивается на 30% и полностью соответствует заявленной в паспорте. Как подключить трехфазный асинхронный электродвигатель по схеме «звезда-треугольник» показано на Рис.2. Электродвигатель подключен по схеме «звезда», если замкнуты ключи K1 и K3, а по схеме «треугольник» – если замкнуты ключи K1 и K2. Переключение с одной схемы на другую происходит автоматически или вручную, в зависимости от предустановленного автоматического оборудования. Для этого используют чаще всего магнитный пускатель, пусковое реле или пакетный переключатель.
