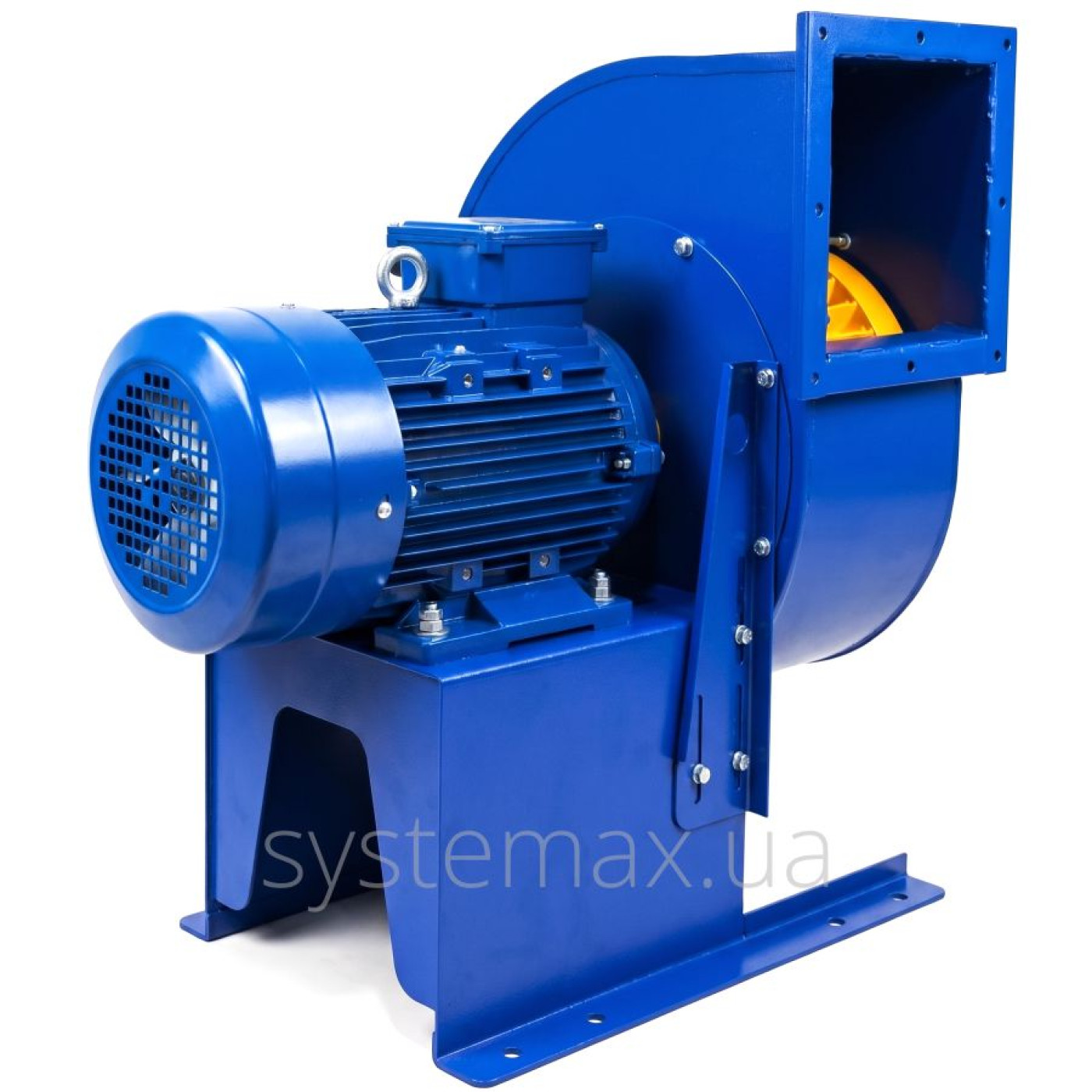

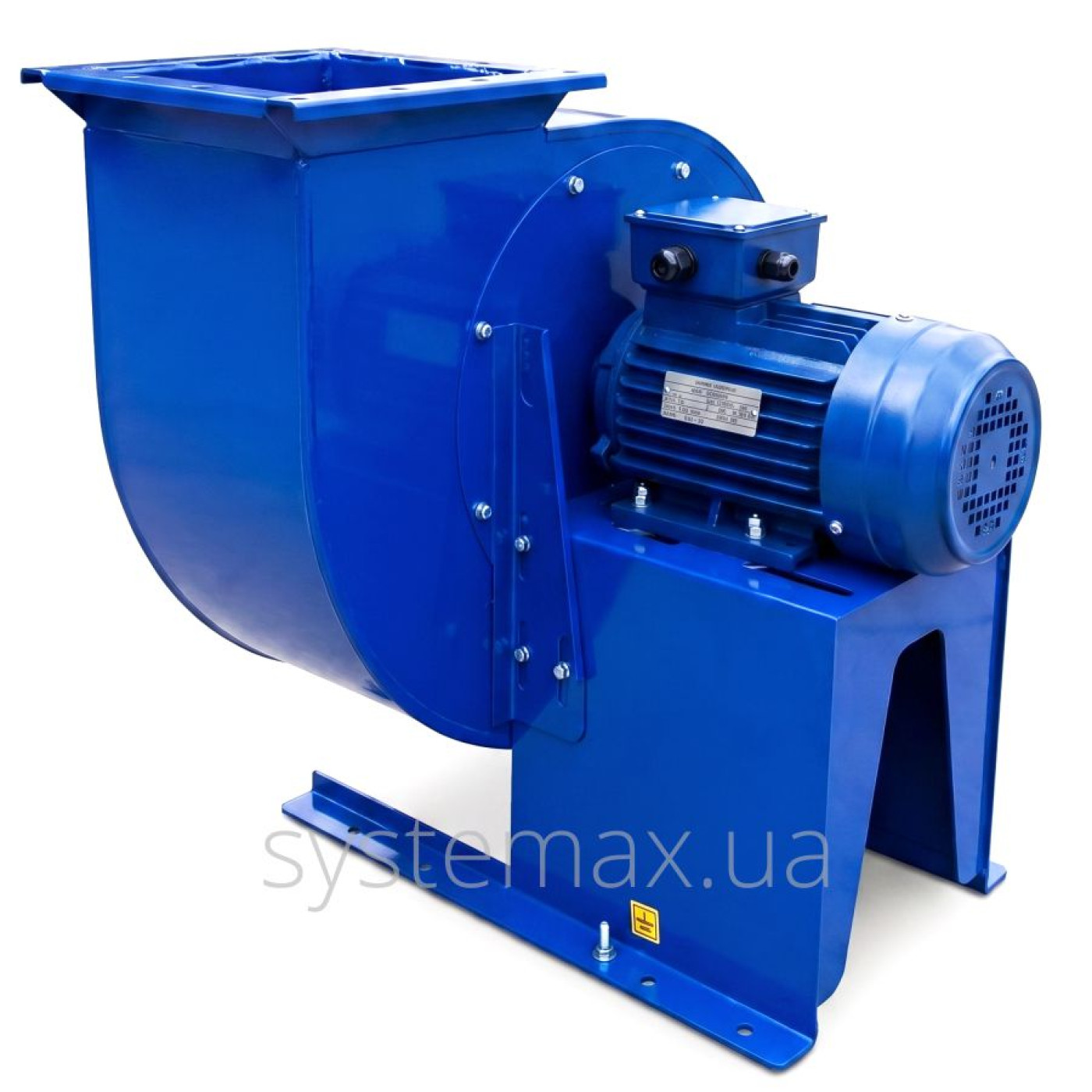

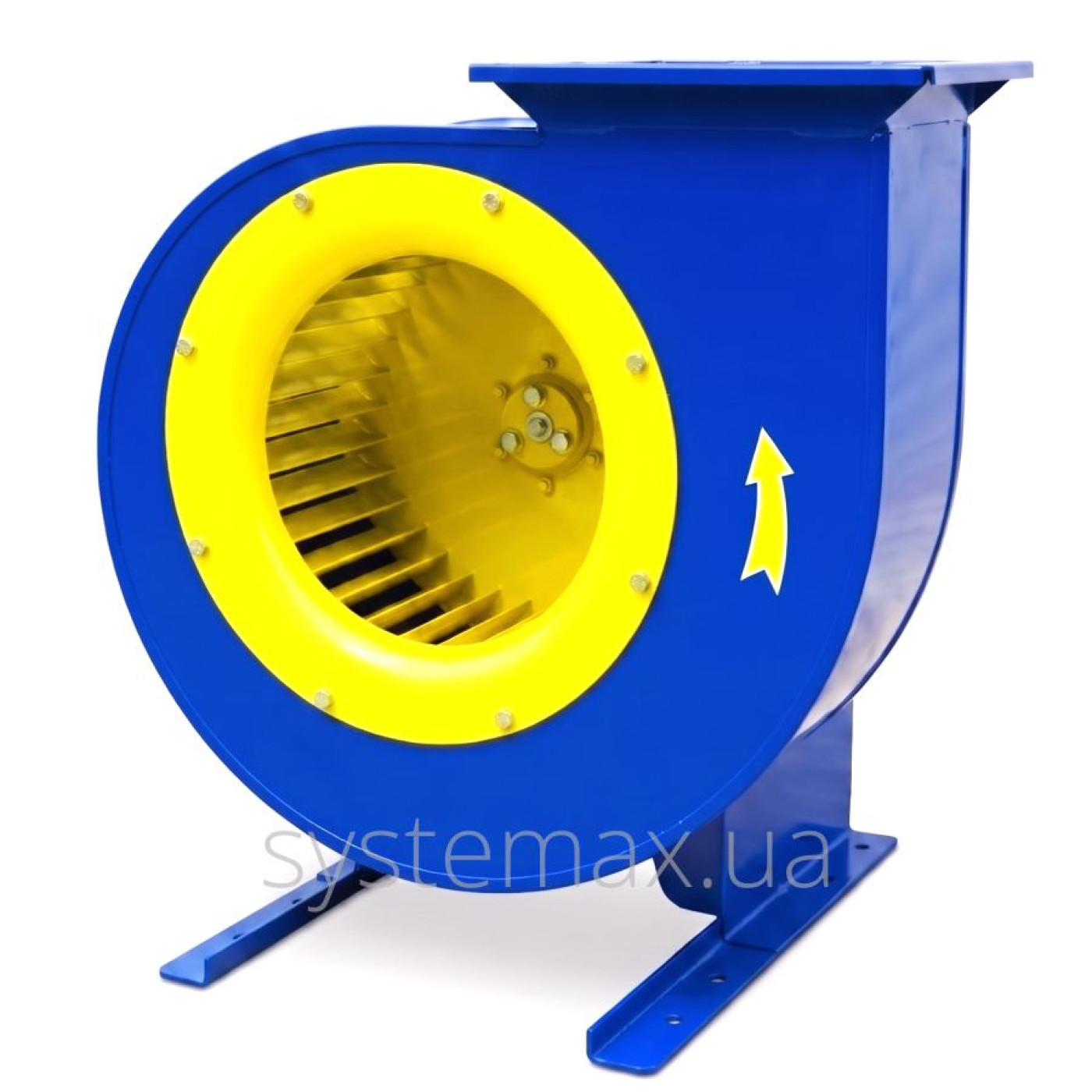

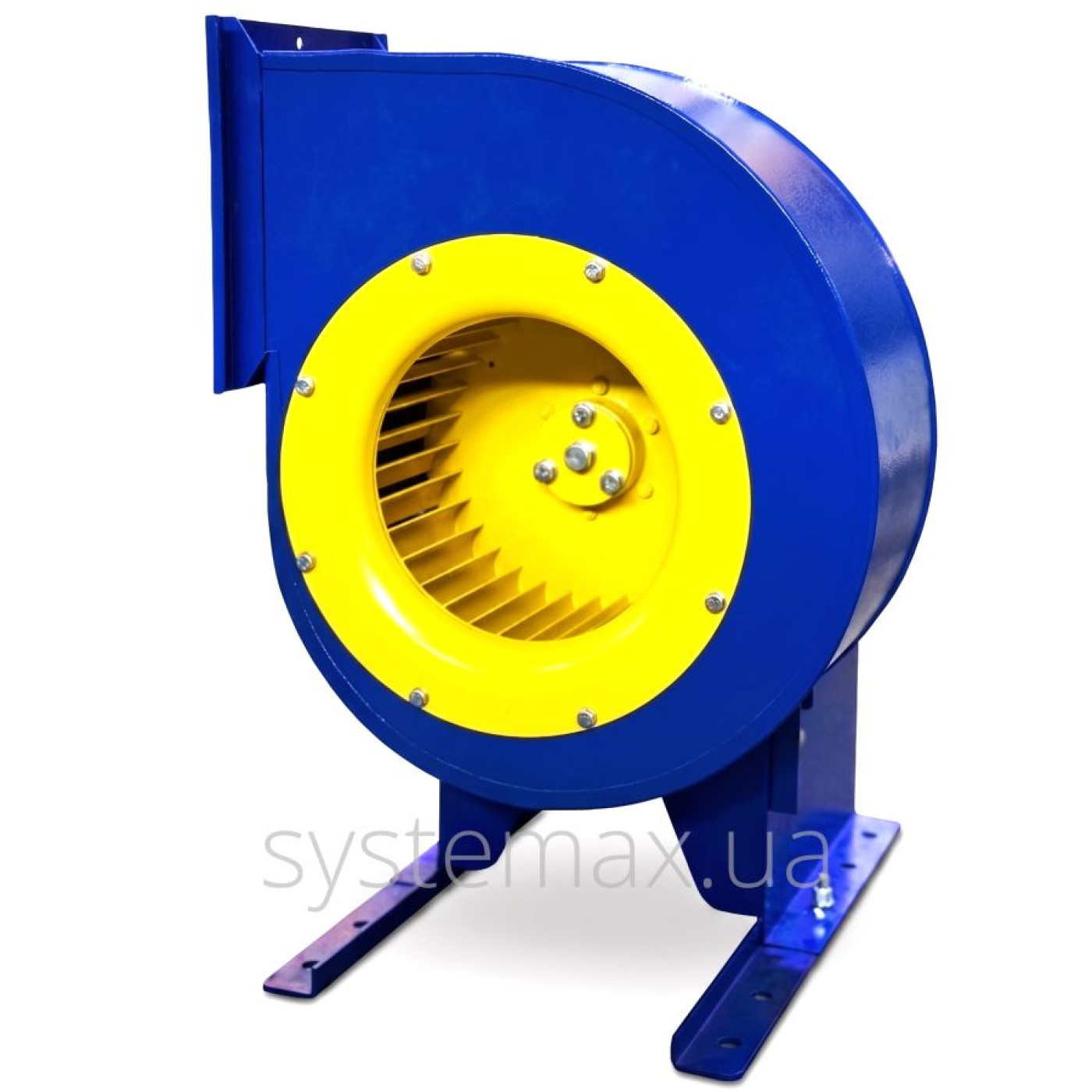

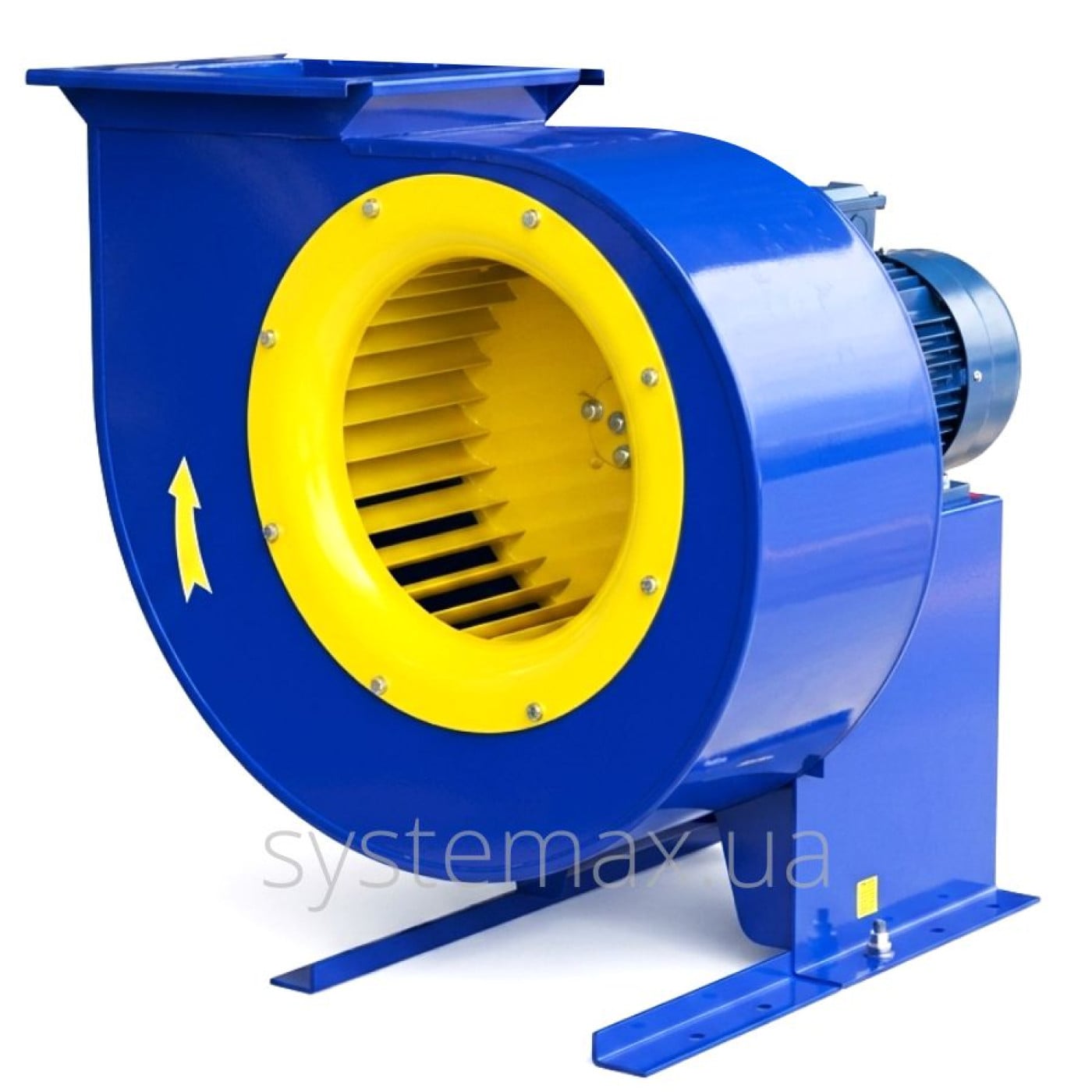

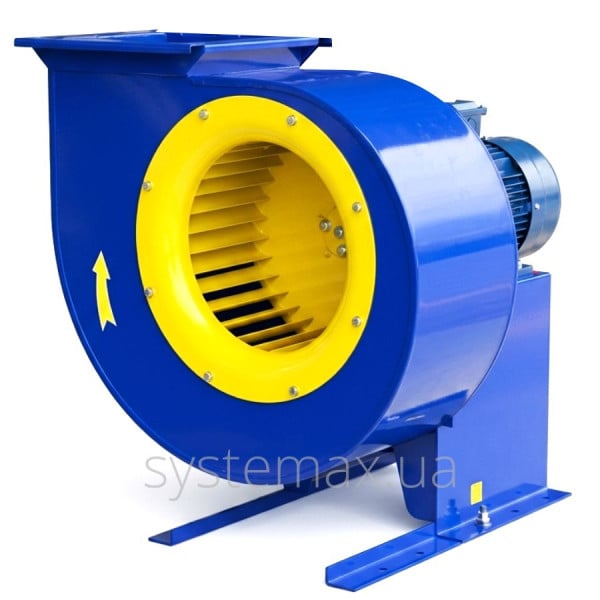

ВЦ 14-46 №2,5 вентилятор центробіжний

Зроблено в Україні
ВЦ 14-46 №2,5 вентилятор центробіжний
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний виробникПромислового обладнання
Ціна:
3 120 грн з ПДВ
Є в наявності
Комплектація електродвигунами:
Показати всі комплектації

×
ВЦ 14-46 №2,5 вентилятор центробіжний
ВЦ 14-46 №2,5 вентилятор центробіжний без електродвигуна
3 120 грн з ПДВ
×
Ми Вам передзвонимо!
ВЦ 14-46 №2,5 вентилятор центробіжний
ВЦ 14-46 №2,5 вентилятор центробіжний
×
Ми Вам відповімо!
ВЦ 14-46 №2,5 вентилятор центробіжний
ВЦ 14-46 №2,5 вентилятор центробіжний
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 Новая Почта
Інші моделі:
ВЦ 14-46 №2
3 120 грн
ВЦ 14-46 №3,15
4 320 грн
ВЦ 14-46 №4
7 200 грн
ВЦ 14-46 №5
12 000 грн
ВЦ 14-46 №6,3
19 200 грн
ВЦ 14-46 №8
33 600 грн
ВЦ 14-46 №8 (сх. 5)
договірна
ВЦ 14-46 №10
договірна
ВЦ 14-46 №10 (сх. 5)
договірна
Каталог ВЦ 14-46

Характеристики вентилятора ВЦ 14-46 No2,5

Основні характеристики

  • вентилятор центробіжний (радіальний) середнього тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • можливість повороту корпуса улітки з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • виконання 1 (робоче колесо на валу електродвигуна);
  • комплектація електродвигунами потужністю 0,37 ... 7,5 кВт;
  • діаметр робочого колеса 250 мм;
  • кількість лопаток робочого колеса 32 шт.;
  • продуктивність 1700 ... 5200 м³/час;
  • робочий тиск 400 ... 2150 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В.


Аналоги центробіжних вентиляторів ВЦ 14-46 №2,5

Деякі виробники вентиляційного обладнання України виготовляють аналоги ВЦ 14-46 №2,5 у відповідності з ТУ У 29.2-41569120-01-2017.

Найбільш поширені моделі:

  • ВЦ 14-46-2,5   (ВЦ 14-46 №2,5)
  • ВР 280-46-2,5   (ВР 280-75 №2,5)
  • ВР 287-46-2,5   (ВР 287-46 №2,5)
  • ВР 288-46-2,5   (ВР 288-46 №2,5)
  • ВР 15-45-2,5   (ВР 15-45 №2,5)
  • ВР 300-45-2,5   (ВР 300-45 №2,5)


Напрям обертання вентилятора ВЦ 14-46-2,5 та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 14-46

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 14-46 №2,5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 №2,5 (лівий)
0°...315° - кут повороту корпусу вентилятора


Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпусу ВЦ-14-46-2,5

Всі центробіжні вентилятори ВЦ14-46-2,5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технічні параметри ВЦ 14 46 2,5

Відцентровий
вентилятор
Електродвигун Параметри вентилятора в робочій зоні Віброізолятори Вага Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип К-ть
кВт об/хв м³/год Па шт. кг мм
ВЦ 14-46 №2,5
Схема 1
АІР63В4 0,37 1 500 1 700 400 ДО38 4 28,4 500max×467×481
АІР71А4 0,55 1 500 1 960 420 ДО38 4 30,4
АІР71В4 0,75 1 500 2 250 460 ДО38 4 32
АІР80А4 1,1 1 500 2 400 500 ДО38 4 36
АІР80В2 2,2 3 000 3 200 1 480 ДО38 4 37
АІР90L2 3 3 000 3 600 1 600 ДО38 4 39
АІР100S2 4 3 000 4 250 1 850 ДО38 4 42,5
АІР100L2 5,5 3 000 4 800 1 980 ДО39 4 50
АІР112М2 7,5 3 000 5 200 2 150 ДО39 4 63


Конструктивні особливості ВЦ-14-46-2,5 (запчастини до вентилятора)

Вузли вентилятора ВЦ 14-46 №2,5

  • Корпус вентилятора ВЦ 14-46 №2,5 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.

  • Робоче колесо вентилятора ВЦ 14-46 №2,5
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 250 мм (D=1,0×). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), але виготовляються тільки під замовлення.

  • Електродвигун АІР для улітки ВЦ 14-46 №2,5
    Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-2,5 підходять двигуни потужністю від 0,37 до 1,1 кВт з частотою обертання 1500 об/хв і двигуни від 2,2 до 7,5 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО38 або ДО39 в кількості 4 шт.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №2,5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання, використовується в загальнопромисловій вентиляції.

  • Нержавіюча сталь
    Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.

  • Алюмінієві сплави
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.



Схема виконання вентилятора ВЦ 14-46 №2,5

Для витяжки ВЦ 14-46 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.



Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна


Робоче колесо вентилятора ВЦ 14-46 №2,5

Фото робочого колеса центробіжного вентилятора ВЦ 14-46

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 32 загнутих вперед лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ввареною посередині ступицею.


Діаметр робочого колеса 250 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46-2,5

Креслення схеми виконання 1

Креслення ВЦ 14-46 №2,5 схема 1 - Вид спереду
Креслення ВЦ 14-46 №2,5 схема 1 - Вид збоку
Креслення ВЦ 14-46 №2,5 схема 1 - Вид зверху


Графік (діаграма) аеродинаміки вентилятора ВЦ 14-46 2,5

Аеродинаміка центробіжного вентилятора ВЦ 14-46 №2,5

Пошук робочої точки ВЦ 14-46 №2,5
продуктивність і тиск

На графіку представлені криві потужності можливих двигунів для комплектування вентилятора, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 14-46-2,5 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення напору (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (взявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить нижче кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в іншому випадку він просто не витримає навантаження і вийде з ладу.

Якщо у Вас виникли складнощі із визначенням технічних характеристик вентилятора ВЦ 14-46 №2,5 по його діаграмі, просто зателефонуйте нам на гарячу лінію (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!



Центробіжний вентилятор ВЦ 14-46 №2,5 купити в Києві або з доставкою по Україні

На сьогодні існує багато компаній, кожна з яких рекомендує себе як кращий виробник. Завод ПК «Системакс» існує на ринку України не один рік та відомий як виробник, що виготовляє обладнання з найвищою якістю перевіреною тисячами позитивних відгуків. Покупці завжди повертаються до нас, адже тільки тут Ви знайдете обладнання у якого найкраща ціна. Також Пк «Системакс» виробляє агрегати із нестандартними конструктивними особливостями (дуттєвий вентилятор, витяжний вентилятор, посилений вентилятор).

Наші кращі спеціалісти завжди готові допомогти Вам з вибором та проконсультувати у всіх питаннях. Зателефонуйте нашим менеджерам і вони із радістю підкажуть в чому розшифрування маркування, підберуть характеристики та замовлять необхідне замовлення. Заміна вентилятора на ідентичний ніколи не складала проблем, він завжди підібраний правильно.

Тільки у нас на сайті представлена вся детальна інформація про вентилятор ВЦ 14-46-2-5 з порошковою покраскою (синій, жовтий кольори). Технічні характеристики подані у формі зручної таблиці, аби Ви самостійно могли знайти те, що потрібно. Ми вдосконалили схеми виконання, на якій зазначені усі розміри та показані габарити вентилятора ВЦ 14-46 2-5, та його вага. Зображена аеродинамічна характеристика вентилятора ВЦ 14 46 2 5, де на графіку показані криві потужності можливих двигунів. Тому Ви легко можете самостійно знайти необхідне обладнання та купити вентилятор ВЦ 14-46 2 5 оформивши замовлення на сайті, затративши на це мінімум часу.

Установка вентилятора, заходи безпеки, його призначення та монтаж завжди додатково зазначення у паспорті. До кожного замовлення обов’язково надається паспорт, інструкція з експлуатації та вся необхідна документація. Представляється також гарантія на вентилятор ВЦ 14 46 2,5 на два роки.

Ми цінуємо Ваш вибір та Ваш час.



html_block_3

Відгуки про ВЦ 14-46 №2,5

iconНестінченко Женя06.03.2021
Оцінка
Коментар

Пришло без віброізоляторів? На сайті у вас вказані.

iconПереваги

Ще не включав но виглядає класно.

iconВідповідь представника СИСТЕМАКС:

Євген, дякуємо за замовлення та доводимо до вашого відома, що в базовій комплектації віброізолятори не входять у вартість вентилятора, а замовляються додатково. Наш менеджер зв'яжеться з вами для погодження деталей.

iconАндрій Семенюк16.02.2021
Оцінка
Коментар

Якісний вентилятор - балансуванням робочого колеса задоволені

iconПереваги

Швидкість виготовлення

iconНедоліки

Поки немає

iconВідповідь представника СИСТЕМАКС:

Андрій, дякуємо за зворотній зв'язок! Чекаємо наступних замовлень від вас.

iconОлег17.11.2020
Оцінка
Коментар

Вентилятор на вытяжку опилок подходит?

iconВідповідь представника СИСТЕМАКС:

Олег, данный вентилятор рассчитан на относительно чистый воздух (примеси 0,1 г/м³). В Вашем случае рекомендуем обратить внимание на пылевые вентиляторы, например серии ВЦП 5-45 №2,5
