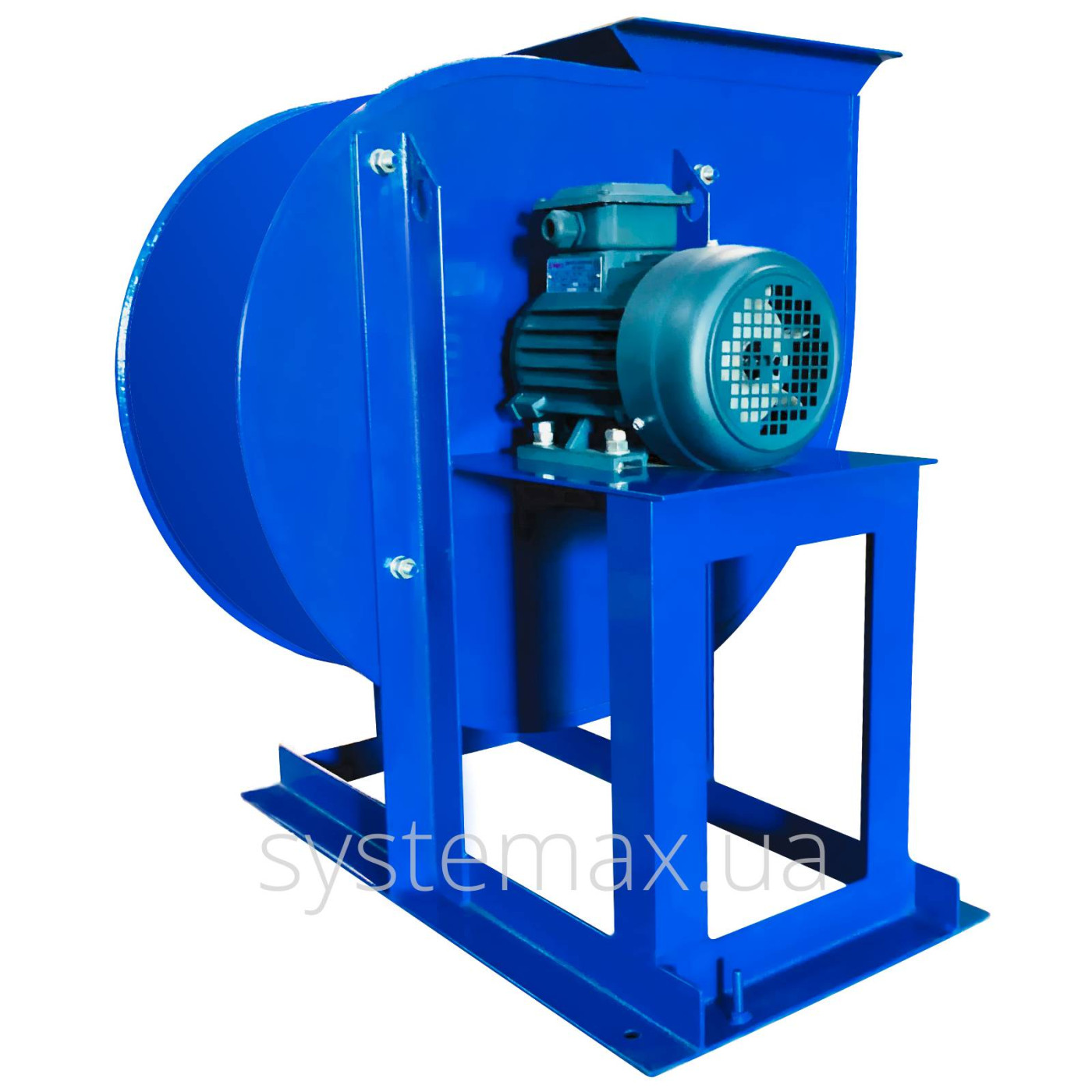

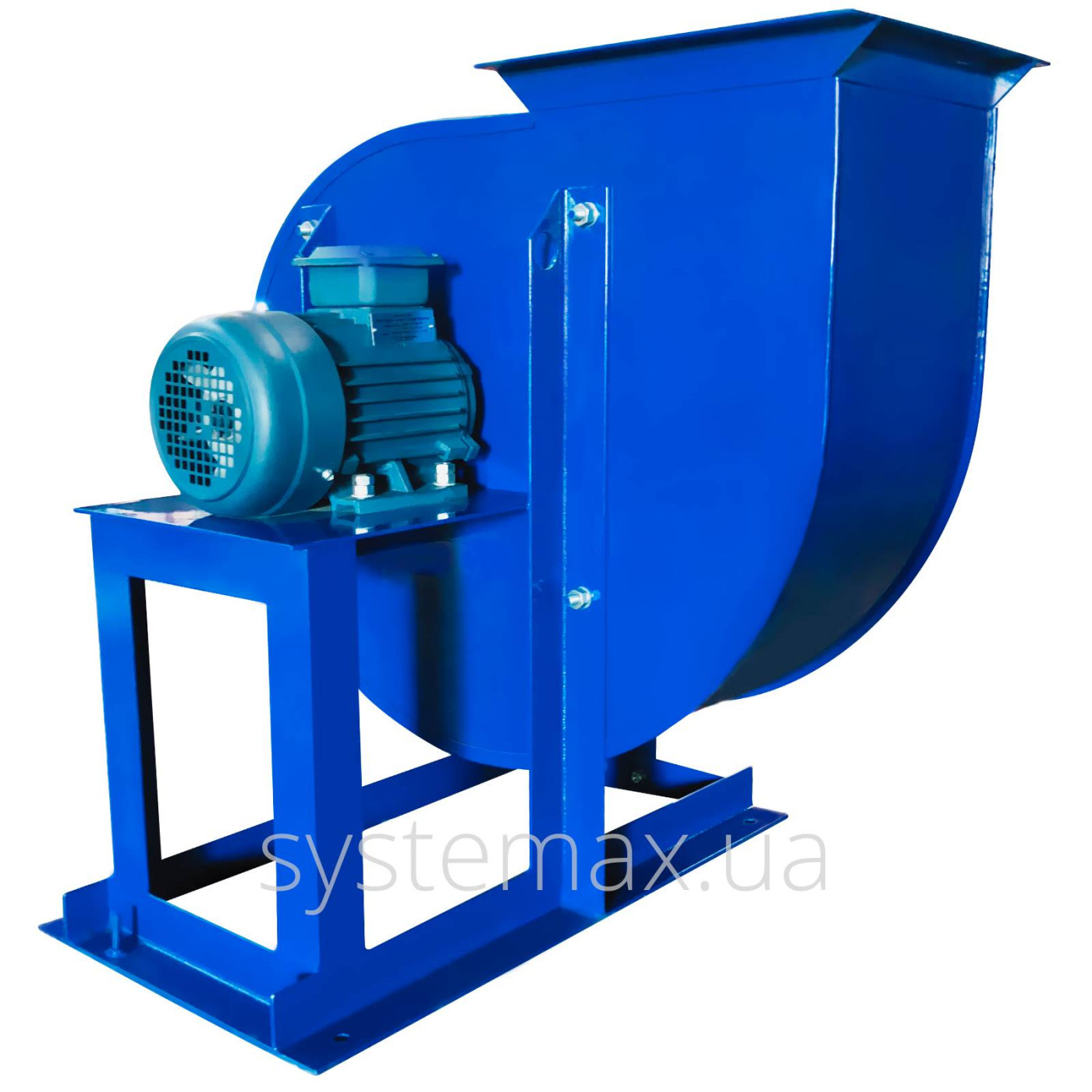

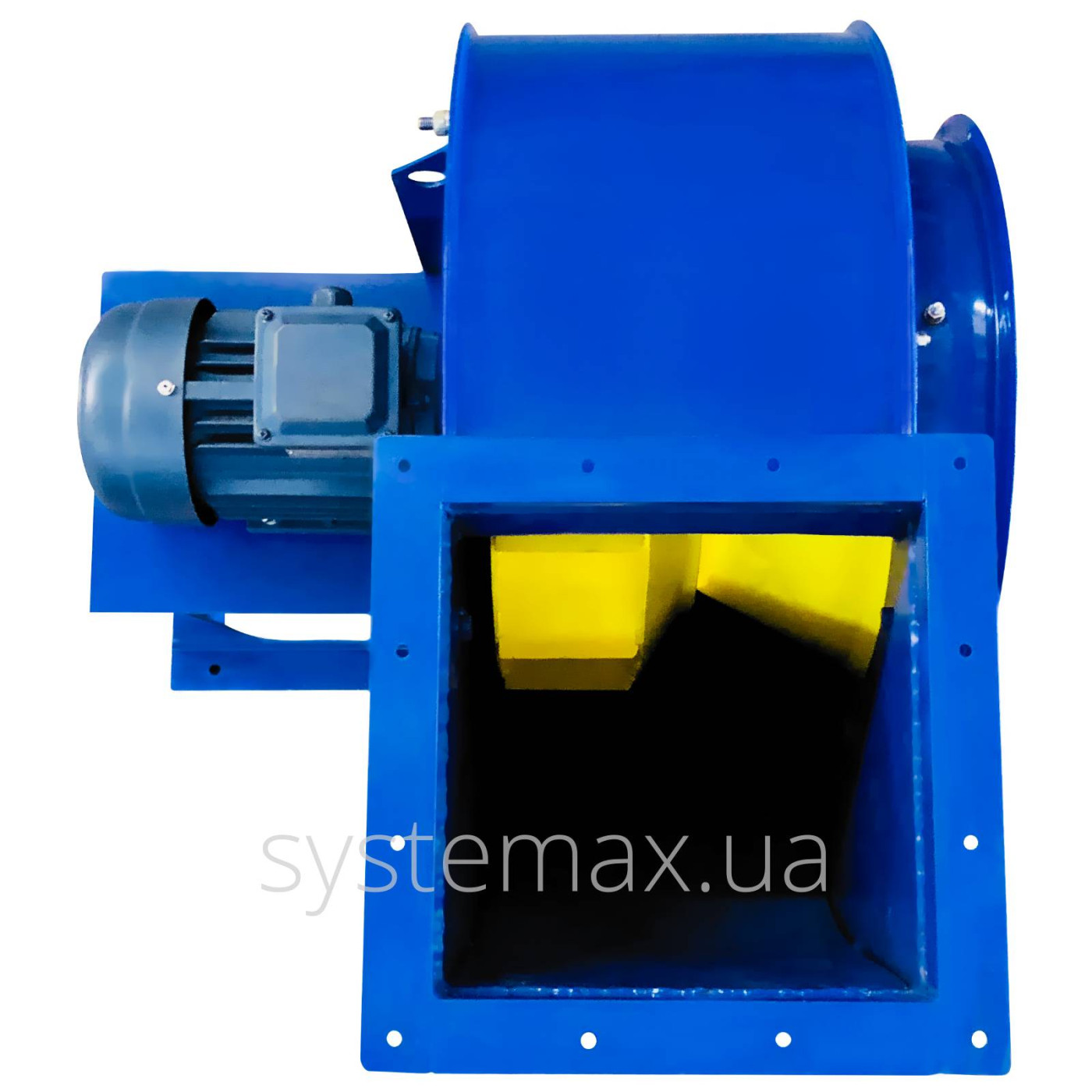

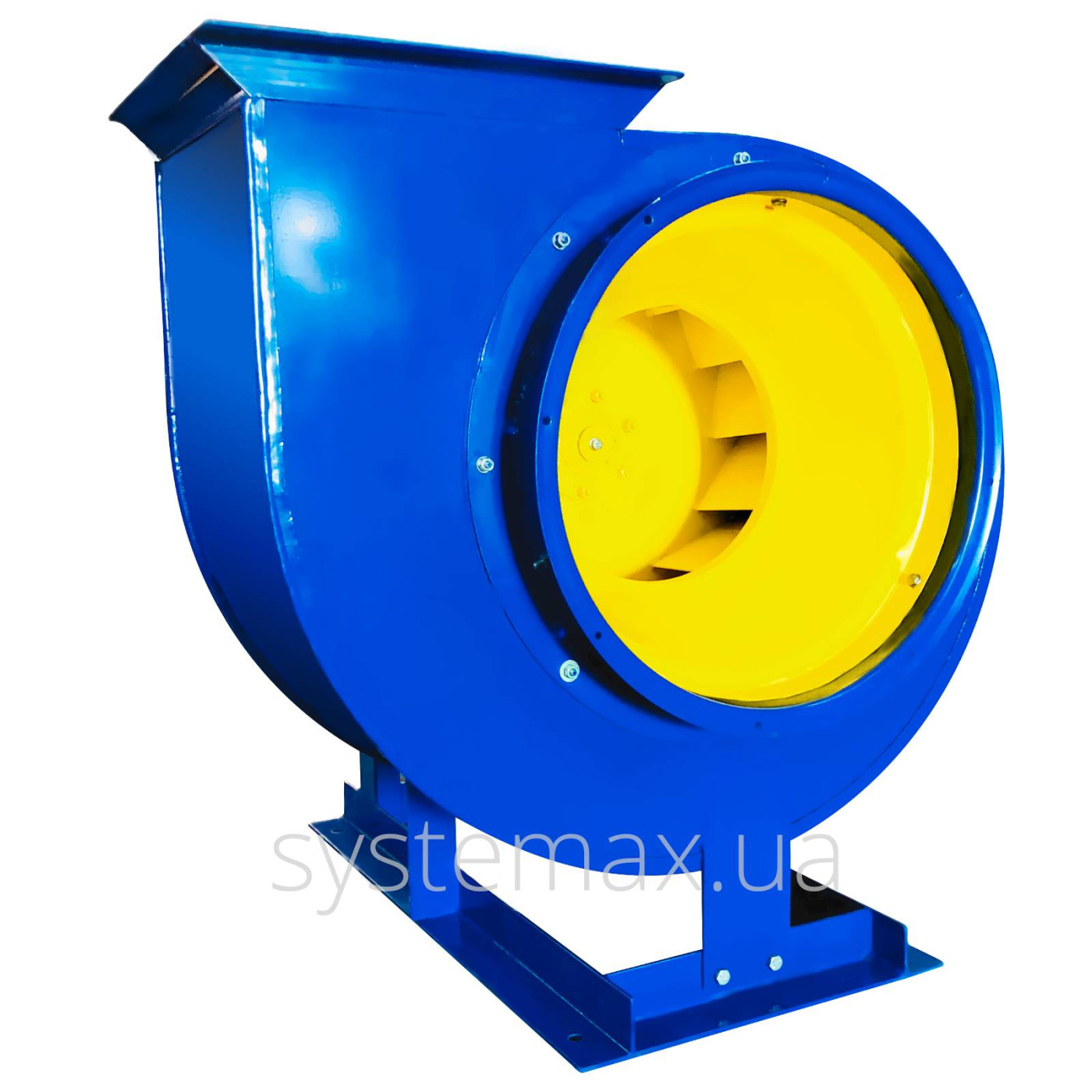

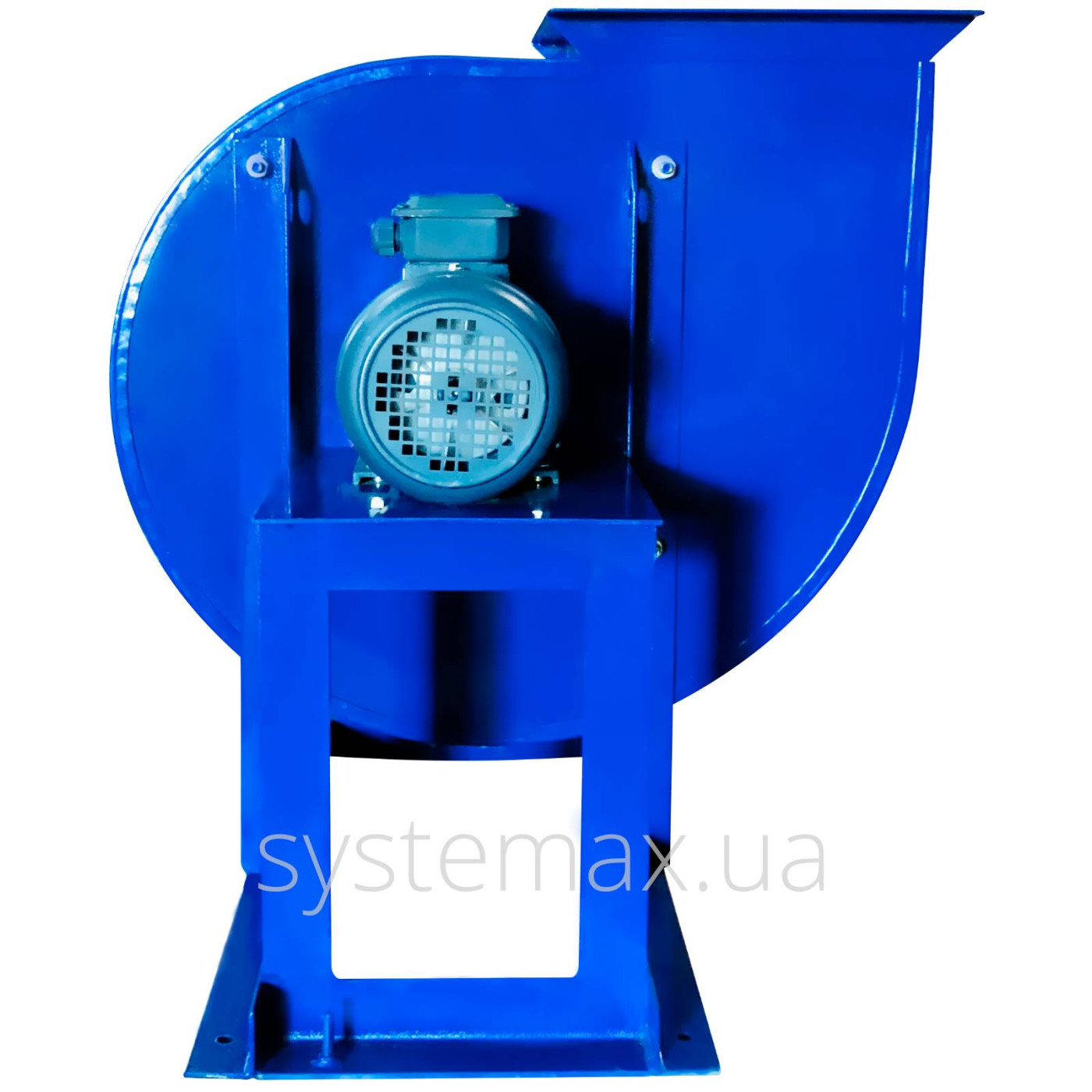

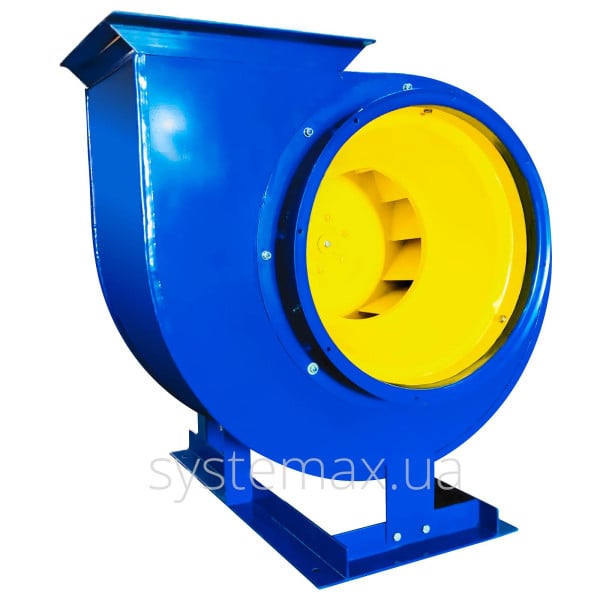

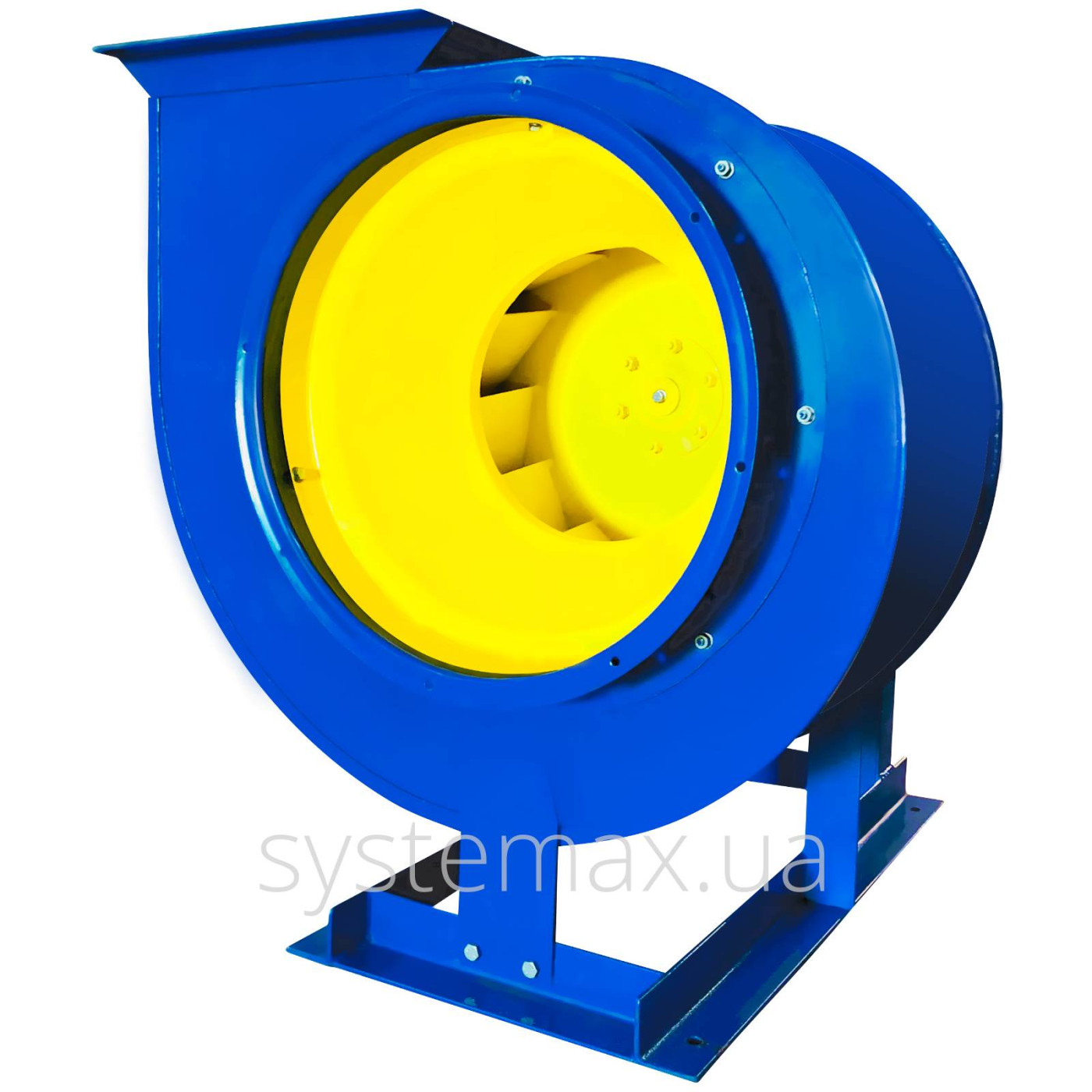

ВЦ 4-75 №4 (ВЦ 4-70 №4) вентилятор центробежный

Сделано в Украине
ВЦ 4-75 №4 (ВЦ 4-70 №4) вентилятор центробежный
ТехконтрольВся продукция прошла испытания
ГОСТ, ДСТУ, ISO 9001Соответствие стандартам
10 лет на рынкеПромышленного оборудования
Цена:
5 880 грн с НДС
Есть в наличии
Комплектация электродвигателями:
Показать все комплектации

×
ВЦ 4-75 №4 (ВЦ 4-70 №4) вентилятор центробежный
ВЦ 4-75 №4 (ВЦ 4-70 №4) вентилятор центробежный без электродвигателя
5 880 грн с НДС
×
Мы Вам перезвоним!
ВЦ 4-75 №4 (ВЦ 4-70 №4) вентилятор центробежный
ВЦ 4-75 №4 (ВЦ 4-70 №4) вентилятор центробежный
×
Мы Вам ответим!
ВЦ 4-75 №4 (ВЦ 4-70 №4) вентилятор центробежный
ВЦ 4-75 №4 (ВЦ 4-70 №4) вентилятор центробежный
+38 (044) 383-27-33
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 новая почта

Обзор вентилятора ВЦ 4-75 No4 (ВЦ 4-70-4)

Общие данные

  • вентилятор центробежный (радиальный) низкого давления;
  • исполнение 1 (рабочее колесо на валу электродвигателя);
  • материал углеродистая сталь
    (под заказ - нержавеющая сталь, алюминиевые сплавы, разнородные металлы);
  • покраска вентилятора - порошковая (желтый и синий цвета);
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • диаметр рабочего колеса 400 мм;
  • количество лопаток рабочего колеса 12 шт.;
  • лопатки загнуты назад;
  • производительность 1 900 ... 10 450 м³/час;
  • рабочее давление 185 ... 1 820 Па;
  • температура рабочей среды до 80°С;
  • мощность электродвигателя 0,25 ... 11 кВт;
  • напряжение сети 380 В;
  • гарантия 2 года.


Аналоги центробежных вентиляторов ВЦ 4-75 №4

Многие производители вентиляционного оборудования Украины изготавливают аналоги ВЦ 4-75 №4 в соответствии с ТУ 29.2-00909779-002.2009.

Наиболее распространенные модели:

  • ВЦ 4-75   (ВЦ 4-75 №4, ВЦ 4-75-4)
  • ВЦ 4-70   (ВЦ 4 70 4, ВЦ 4-70-4)
  • ВР 80-70   (ВР 80-70 №4, ВР 80-70-4)
  • ВР 80-75.1   (ВР 80-75 №4, ВР 80-75-4)
  • ВР 86-77   (ВР 86-77 №4, ВР 86-77-4)
  • ВР 88-72.1   (ВР 88-72 №4, ВР 88-72-4)
  • ВР 89-75   (ВР 89-75 №4, ВР 89-75-4)



Преимущества наших центробежных вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена
  • 2 года гарантия



Направление вращения вентилятора ВЦ 4-75 №4 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 4-75

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 4-75 №4 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 4-75 №4 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ 4-75-4

Все центробежные вентиляторы ВЦ 4-75-4 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технические параметры ВЦ 4 75 4

Центробежный
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Виброизоляторы Полная масса Габаритные размеры
Длина × Ширина × Высота
Марка Мощность Частота вращения Производительность Давление Тип Кол-во
кВт об/мин м³/ч Па шт. кг мм
ВЦ 4-75 №4
Схема 1
АИР63В6 0,25 1000 1 900 185 ДО39 4 66 755×746×763
АИР71А6 0,37 1000 1 960 185 ДО39 4 67
АИР71В6 0,55 1000 2 000 190 ДО39 4 68
АИР71А4 0,55 1500 2 800 380 ДО39 4 68
АИР71В4 0,75 1500 2 900 390 ДО39 4 69
АИР80А4 1,1 1500 3 000 395 ДО39 4 72
АИР80В4 1,5 1500 3 350 400 ДО39 4 74
АИР90L4 2,2 1500 3 800 420 ДО39 4 75
АИР90L2 3 3000 5 400 1 600 ДО39 4 75
АИР100S2 4 3000 6 000 1 600 ДО39 4 79
АИР100L2 5,5 3000 6 400 1 670 ДО40 4 86
АИР112М2 7,5 3000 9 200 1 750 ДО40 4 107
АИР132М2 11 3000 10 450 1 820 ДО40 4 112


Конструктивные особенности ВР 89-75-4 (запчасти к вентилятору)

Узлы вентилятора ВЦ 4-75 №4

  • Корпус вентилятора ВЦ 4-75 №4 (улитка)
    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха с вентилятора согласно ГОСТ 5976. Количество углов поворота корпуса соответствует количеству отверстий под присоединительные болты в задней стенке корпуса. Для обеспечения гарантийных условий на вентилятор угол поворота улитки выставляется на заводе. Он может быть как стандартно кратным 45°, так и любым другим согласно пожеланий заказчика.

  • Рабочее колесо вентилятора ВЦ 4-75 №4
    Рабочее колесо металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя.

  • Электродвигатель АИР под улитку ВЦ 4-75 №4
    Электрдвигатель устанавливается на станине, или, в отдельных случаях, может крепиться к корпусу вентилятора. Для комплектации ВЦ 4-75-4 подходят двигатели мощностью от 0,25 до 11 кВт с частотой вращения 1000, 1500 и 3000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен електромотор другой серии.

  • Станина вентилятора (рама)
    Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия, которые также могут быть использованы для установки вентилятора на виброизоляторы ДО39 или ДО40 в количестве 4 шт.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВЦ 4-75 №4
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.

  • Нержавеющая сталь
    Коррозионностойкое исполнение. Используется в случаях, когда вентилятор работает в условиях с повышенной агрессивностью рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение. Используется на объектах с высокими требованиями по взрывобезопасности и где очень высокая вероятность воспламенения перемещаемой пыле-газо-воздушной смеси.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение. Все аналогично предыдущему пункту. Основное отличие исполнения из алюминиевых сплавов от разнородных металлов - это 100% гарантия взрывозащищенности и свободное прохождение по всем государственным нормам, стандартам и требованиям по взрывобезопасности. Но есть и болезненный для многих "подводный камень" - ЦЕНА. Центробежный вентилятор из алюминия гораздо дороже от вентилятора из разнородных металлов - ориентировочно в 3-4 раза.



Исполнение вентилятора ВЦ 4-75 №4 по схеме 1

Для ВЦ 4-75 предусмотрено Исполнение 1 - рабочее колесо центробежного вентилятора насажено непосредственно на вал электродвигателя.

Преимущества:

  • компактные размеры;
  • простота конструкции;
  • низкая цена.

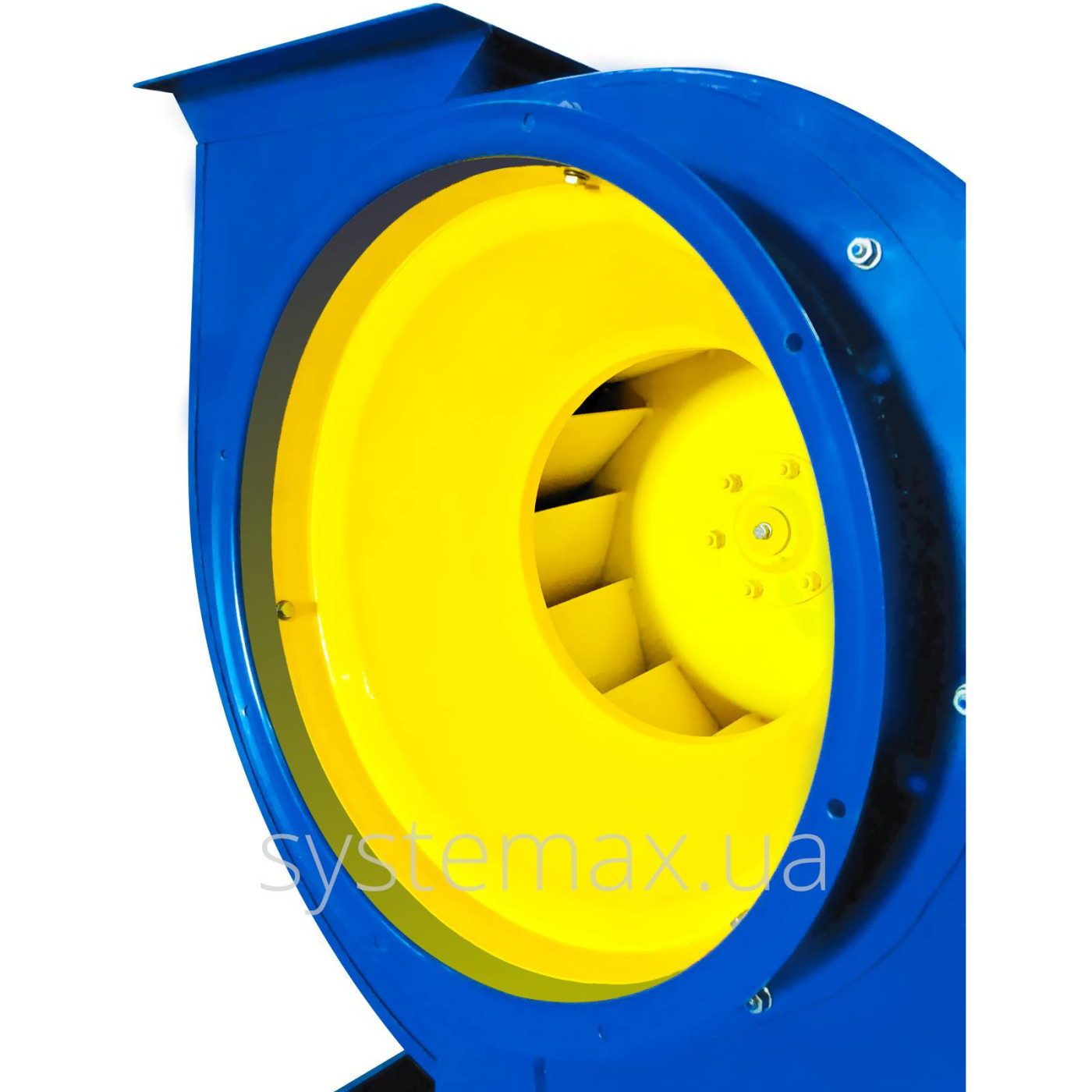

Рабочее колесо вентилятора ВЦ 4-75 №4

Фото рабочего колеса центробежного вентилятора ВЦ 4-75

Особенности

В базовом исполнении рабочее колесо изготавливается из углеродистой стали и покрывается полимерно-порошковой краской. Состоит из:

  • 12 загнутых назад лопаток;
  • переднего кольцеобразного диска;
  • заднего цельного диска со ступицей посредине закрепленной на болтах.


Диаметр рабочего колеса 400 мм (D=1,0×). Бывают модификации с большим и меньшим диаметром на 5% и 10%, но изготавливаются только под заказ.

Изготовленное колесо всегда проходит статическую балансировку. Динамическая балансировка проводится уже на полностью собранном вентиляторе.



Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75-4

Чертеж схемы исполнения 1

Чертеж ВЦ 4-75 №4 схема 1 - Вид спереди
Чертеж ВЦ 4-75 №4 схема 1 - Вид сбоку
Чертеж ВЦ 4-75 №4 схема 1 - Вид сверху

Чертеж схемы исполнения 5.1

Чертеж ВЦ 4-75 №4 схема 5.1 - Вид спереди
Чертеж ВЦ 4-75 №4 схема 5.1 - Вид сбоку
Чертеж ВЦ 4-75 №4 схема 5.1 - Вид сверху

Чертеж схемы исполнения 5.2

Чертеж ВЦ 4-75 №4 схема 5.2 - Вид спереди
Чертеж ВЦ 4-75 №4 схема 5.2 - Вид сбоку и сверху


Аэродинамическая характеристика центробежного вентилятора ВЦ 4-75 №4

Аэродинамика центробежного вентилятора ВЦ 4-75 №4 схема 1

Поиск рабочей точки ВЦ 4-70 №4: производительность и давление

На графике представлены кривые мощности возможных комплектуемых электродвигателей, а также кривые количества оборотов. Для определения параметров того или иного комплекта вентилятора ВЦ 4-75-4 нужно найти пересечение кривой мощности электродвигателя (кВт) и кривой количества оборотов (об/мин). Точка пересечения и будет являться рабочей точкой вентилятора - соответственно отложив на горизонтальную ось вниз - значение производительности (м³/час) и на вертикальную ось - значение напора (Па).

В случае, если кривая мощности электродвигателя лежит выше кривой количества оборотов, нужно кривую мощности опустить параллельно вниз (взяв по крайним точкам) до пересечения с кривой оборотов, что и будет являться рабочей точкой.

В случае, если кривая мощности лежит ниже чем кривая количества оборотов, то данный электродвигатель не комплектуется с вентилятором, в противном случае он просто не выдержит нагрузки и выйдет из строя.



Если у Вас возникли сложности с определением технических характеристик вентилятора ВЦ 4-75 №4, просто наберите нас на горячую линию +38 (044) 383-27-33 и наши специалисты с радостью помогут Вам!



Как купить центробежный вентилятор ВЦ 4-75 №4 в Киеве и с доставкой по Украине

При выборе вентилятора возникает много вопросов: как правильно выбрать, какие технические характеристики нужны, его габариты, какой монтаж и вес вентилятора и главное какая расшифровка вентилятора? Ответ на все эти вопросы вы найдете только у нас на сайте. Многие компании не представляют детальную информацию об оборудовании. Завод ПК «Ситемакс» (Киев, Украина) не только производит наиболее качественные вентиляторы ВЦ 4 75 4 у которых доступная цена. Наши лучшие специалисты ежедневно стараются, чтобы доступно и легко представить для своих покупателей всю информацию. Только наш производитель собственноручно разрабатывает точные и понятные чертежи вентиляторов ВЦ 4-75 4, чтобы Вы легко могли узнать, подходят ли Вам размеры вентилятора. Мы сами создаем графики аэродинамики, чтобы точно представить всю информацию.

Часто требуется замена вентилятора ВЦ 4-75-4 на точно такой же. Наши опытные менеджеры помогут вам в этом и быстро подберут вентилятор, с такими же характеристиками. Установка вентилятора также вызывает много вопросов, на которые всегда есть ответ у наших специалистов. ПК «Системакс» также разрабатывает вентиляторы с нестандартными конструктивными решениями - дутьевой вентилятор, вытяжной вентилятор, усиленный вентилятор.

Нужно знать, что при заказе Вам обязательно предоставляется паспорт на оборудование, инструкция по эксплуатации и вся необходимая документация. Компания также занимается экспортом в такие страны как Казахстан, Туркменистан, Молдова, Грузия, Беларусь и другие. При экспорте мы также помогаем с оформлением таможенных документов и с доставкой. Мы экономим ваше драгоценное время поэтому центробежный вентилятор ВЦ 4-75 4 купить у нас легко и быстро. Просто оформляйте заказ на нашем сайте или позвоните нам и менеджер с радостью примет заказ. Также можете написать нам на viber или отправить письмо на электронную почту.
