ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробежный

Сделано в Украине

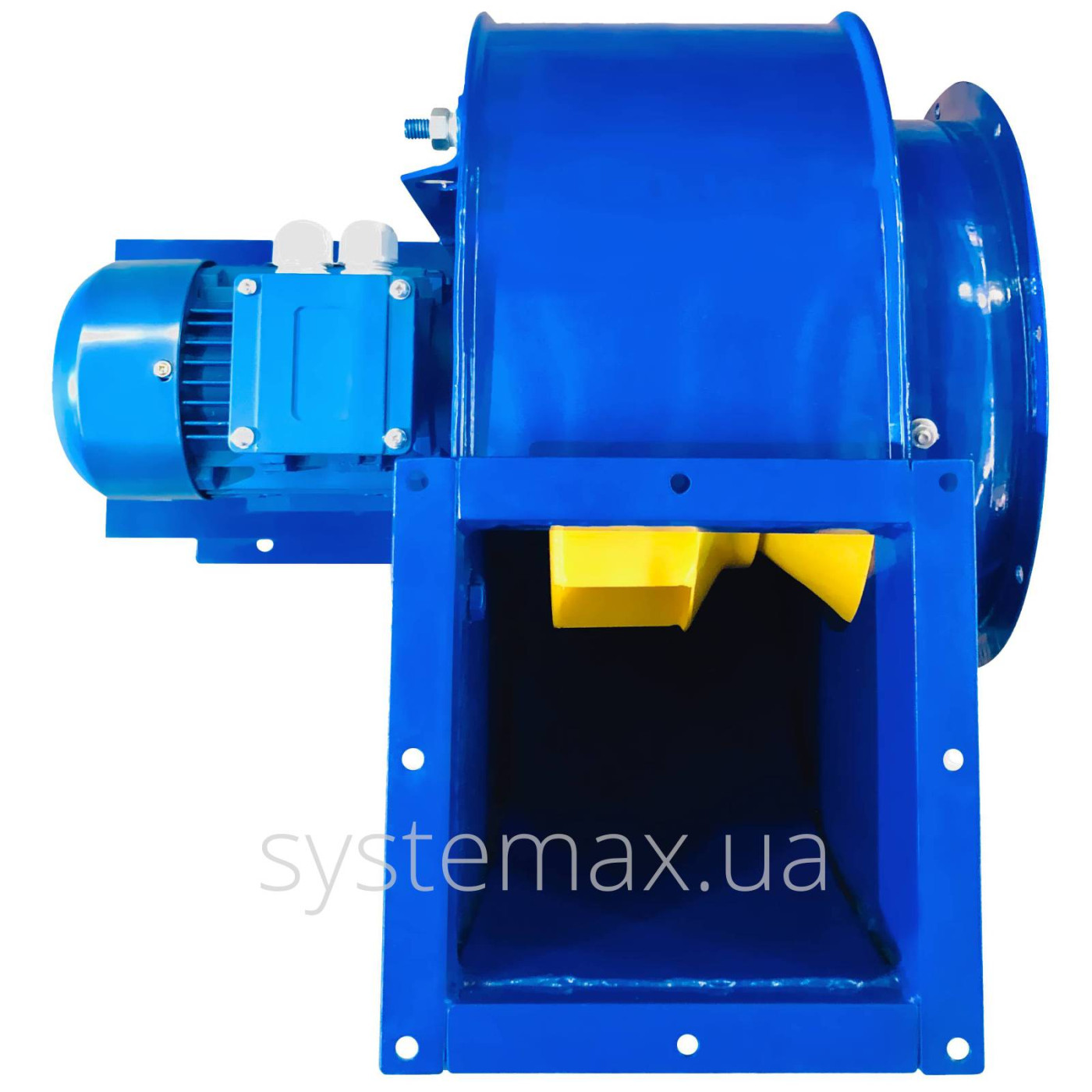

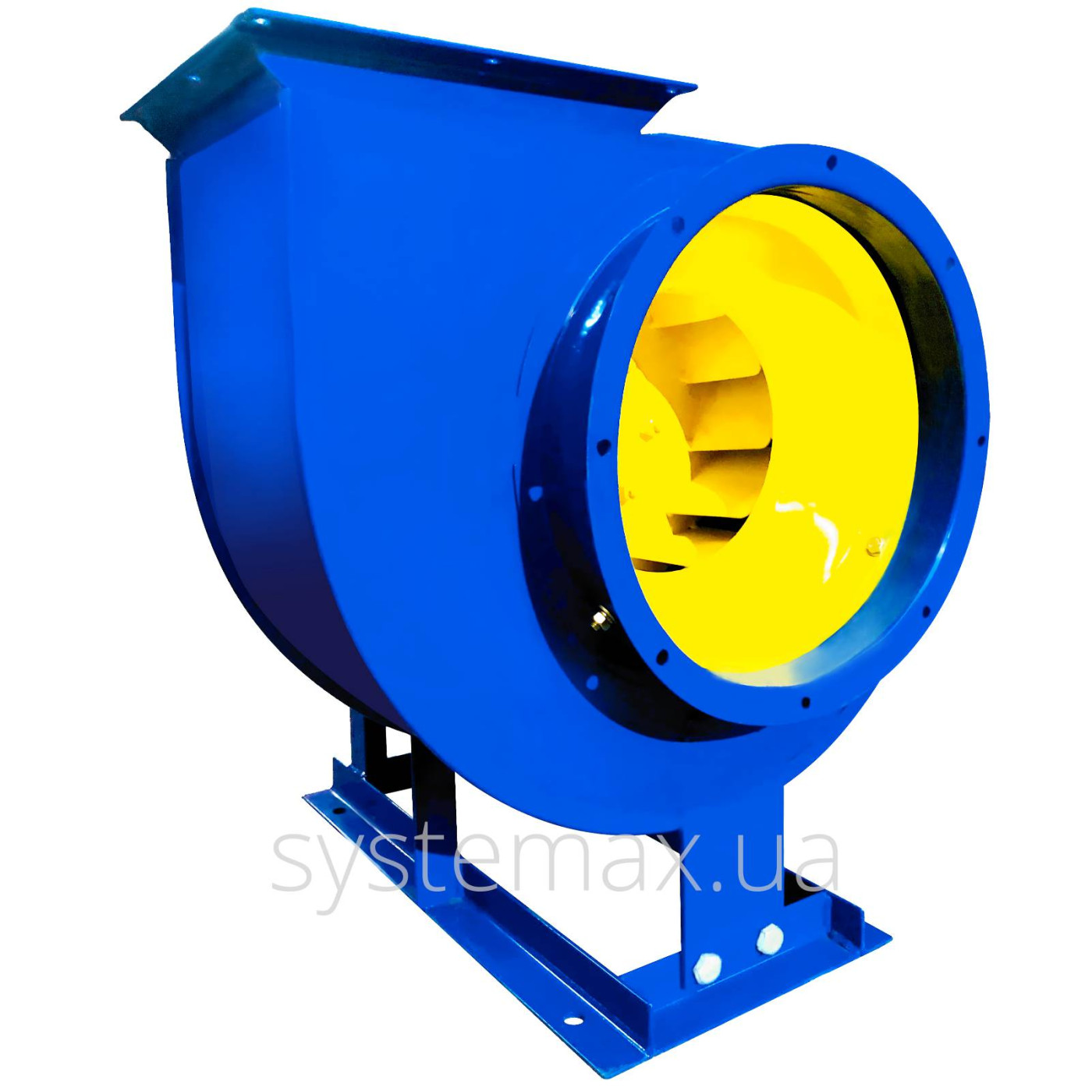

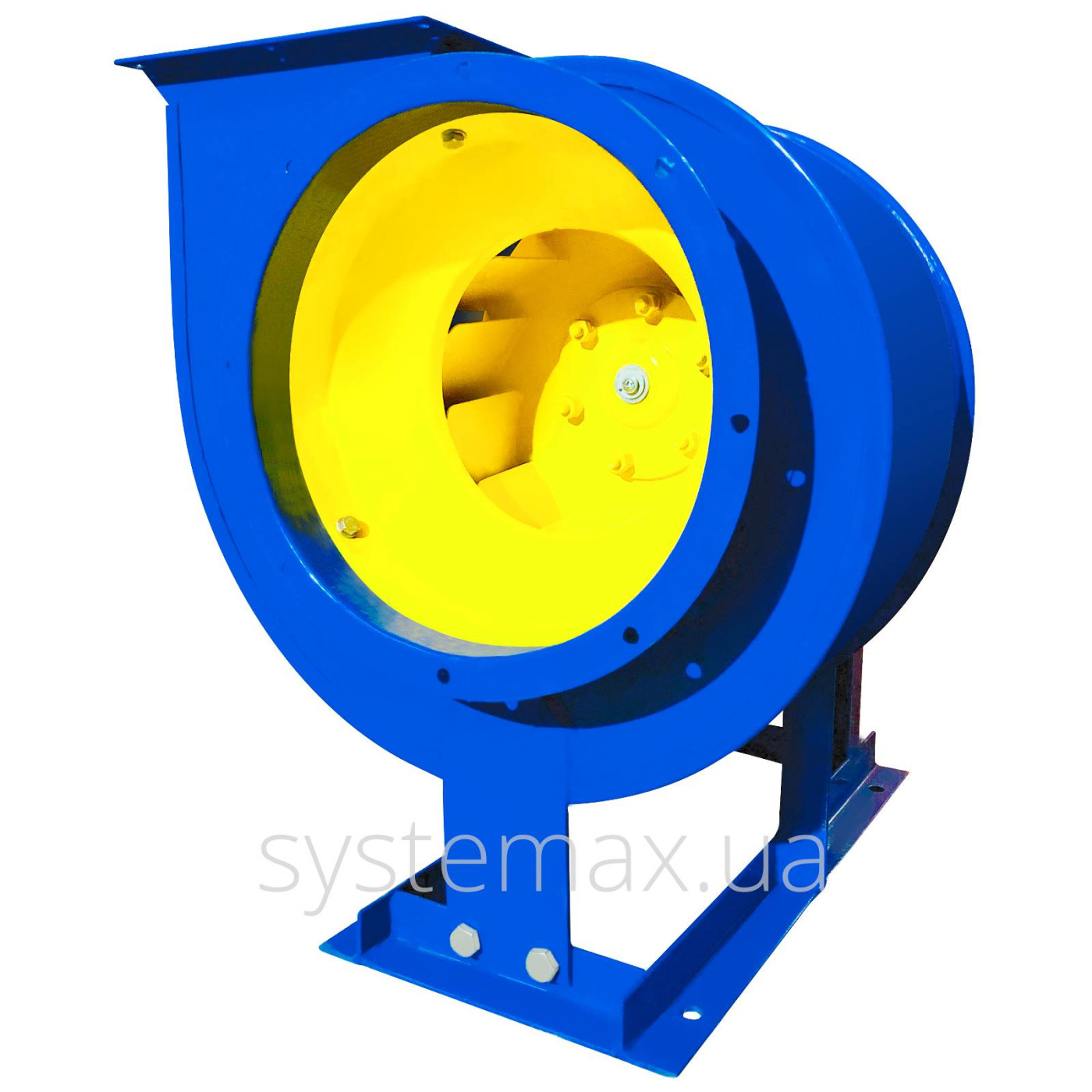

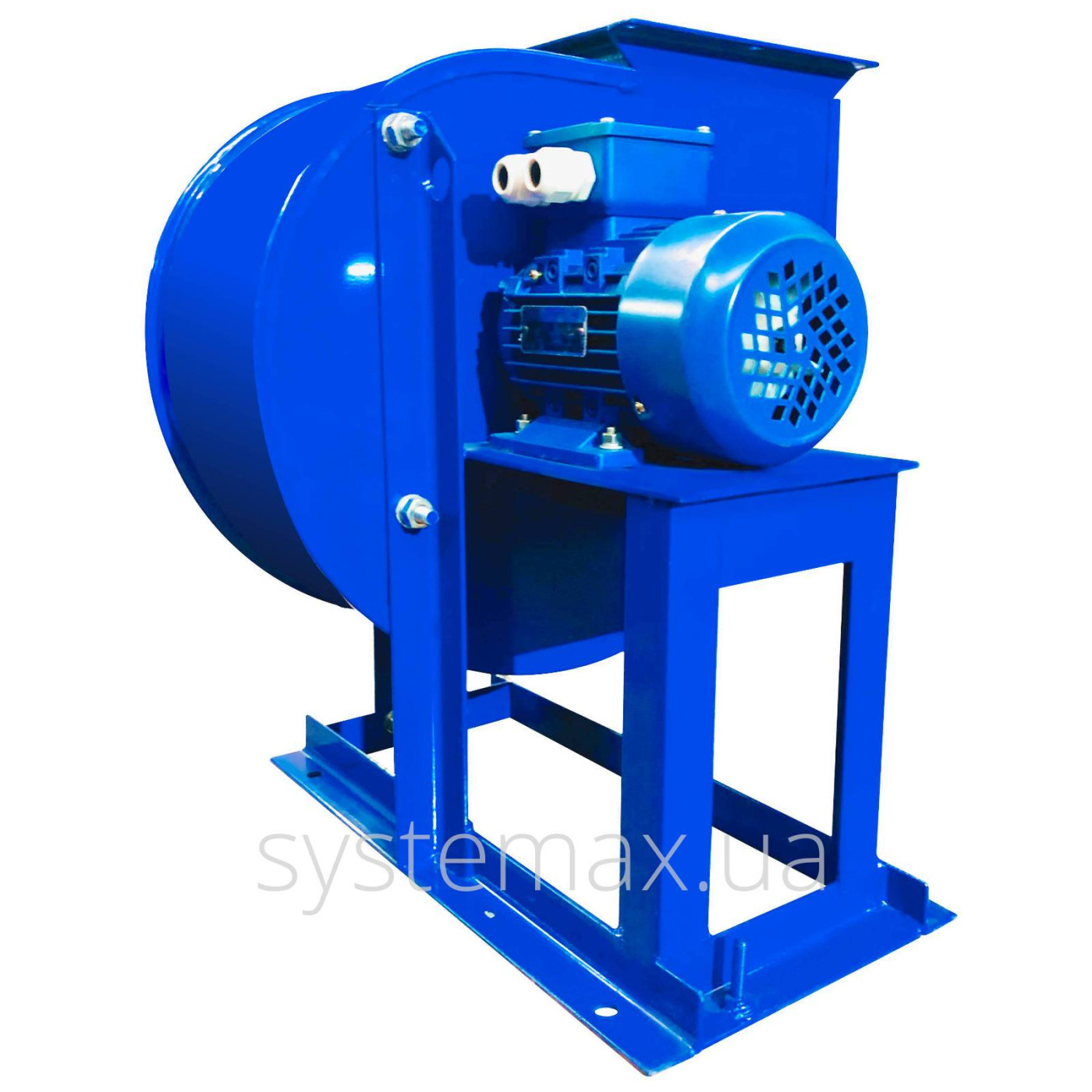

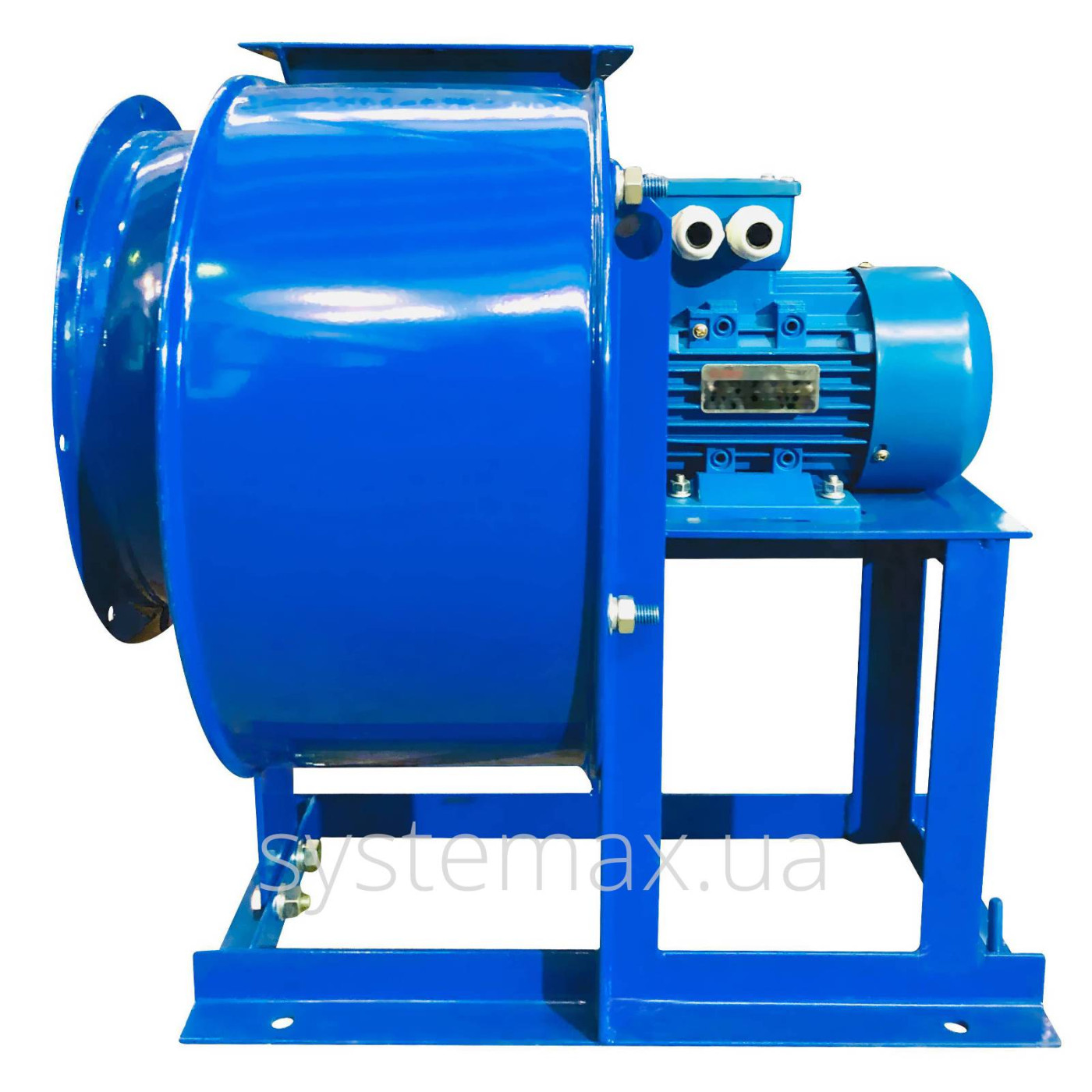

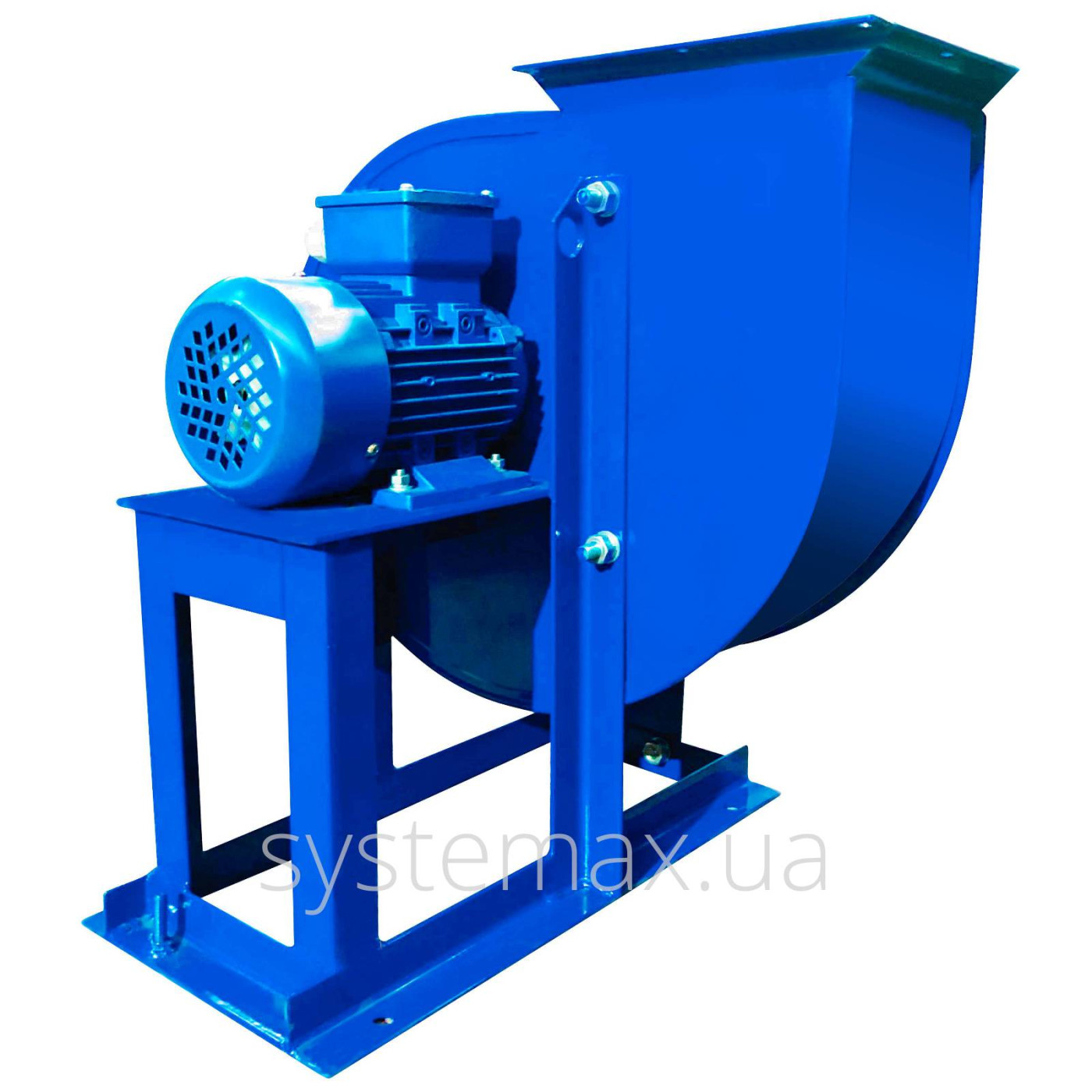

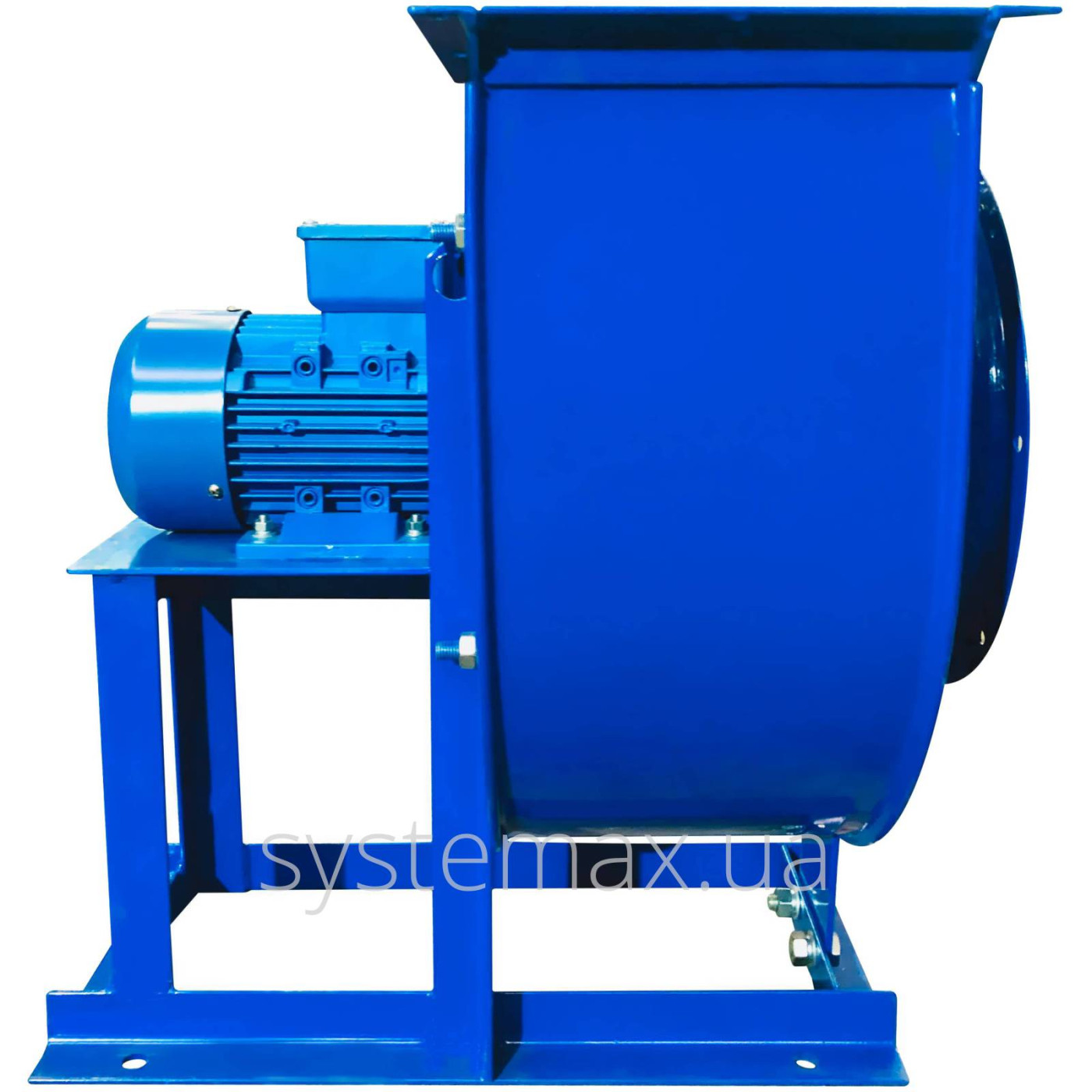

ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробежный
ТехконтрольВся продукция прошла испытания
ГОСТ, ДСТУ, ISO 9001Соответствие стандартам
10 лет на рынкеПромышленного оборудования
Цена:
2 263 грн с НДС
Есть в наличии
Комплектация электродвигателями:
Показать все комплектации

×
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробежный
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробежный без электродвигателя
2 263 грн с НДС
×
Мы Вам перезвоним!
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробежный
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробежный
×
Мы Вам ответим!
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробежный
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробежный
+38 (044) 383-27-33
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 новая почта

Обзор вентилятора ВЦ 4-75 No2,5 (ВЦ 4-70-2,5)

Общие данные

  • вентилятор центробежный (радиальный) низкого давления;
  • исполнение 1 (рабочее колесо на валу электродвигателя);
  • материал углеродистая сталь
    (под заказ - нержавеющая сталь, алюминиевые сплавы, разнородные металлы);
  • покраска вентилятора - порошковая (желтый и синий цвета);
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • диаметр рабочего колеса 250 мм;
  • количество лопаток рабочего колеса 12 шт.;
  • лопатки загнуты назад;
  • производительность 850 ... 1 800 м³/час;
  • рабочее давление 165 ... 750 Па;
  • температура рабочей среды до 80°С;
  • мощность электродвигателя 0,25 ... 1,1 кВт;
  • напряжение сети 380 В;
  • гарантия 2 года.


Аналоги центробежных вентиляторов ВЦ 4-75 №2,5

Многие производители вентиляционного оборудования Украины изготавливают аналоги ВЦ 4-75 №2,5 в соответствии с ТУ 29.2-00909779-002.2009.

Наиболее распространенные модели:

  • ВЦ 4-75   (ВЦ 4-75 №2,5, ВЦ 4-75-2,5)
  • ВЦ 4-70   (ВЦ 4-70 №2,5, ВЦ 4-70-2,5)
  • ВР 80-70   (ВР 80-70 №2,5, ВР 80-70-2,5)
  • ВР 80-75.1   (ВР 80-75 №2,5, ВР 80-75-2,5)
  • ВР 86-77   (ВР 86-77 №2,5, ВР 86-77-2,5)
  • ВР 88-72.1   (ВР 88-72 №2,5, ВР 88-72-2,5)
  • ВР 89-75   (ВР 89-75 №2,5, ВР 89-75-2,5)



Преимущества наших центробежных вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена
  • 2 года гарантия



Направление вращения вентилятора ВЦ 4-75 №2.5 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 4-75

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 4-75 №2,5 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 4-75 №2,5 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ 4-75-2,5

Все центробежные вентиляторы ВЦ 4-75-2,5 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технические параметры ВЦ 4 75 2,5

Центробежный
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Виброизоляторы Полная масса Габаритные размеры
Длина × Ширина × Высота
Марка Мощность Частота вращения Производительность Давление Тип Кол-во
кВт об/мин м³/ч Па шт. кг мм
ВЦ 4-75 №2,5
Схема 1
АИР63А4 0,25 1500 850 165 ДО38 4 28 500×467×481
АИР63В4 0,37 1500 900 170 ДО38 4 28
АИР71А4 0,55 1500 950 170 ДО38 4 30
АИР71В4 0,75 1500 1000 175 ДО38 4 32
АИР63А2 0,37 3000 1480 560 ДО38 4 26
АИР63В2 0,55 3000 1600 600 ДО38 4 28
АИР71А2 0,75 3000 1700 700 ДО38 4 30
АИР71В2 1,1 3000 1800 750 ДО38 4 32


Конструктивные особенности ВР 89-75-2,5 (запчасти к вентилятору)

Узлы вентилятора ВЦ 4-75 №2,5

  • Корпус вентилятора ВЦ 4-75 №2,5 (улитка)
    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха с вентилятора согласно ГОСТ 5976. Количество углов поворота корпуса соответствует количеству отверстий под присоединительные болты в задней стенке корпуса. Для обеспечения гарантийных условий на вентилятор угол поворота улитки выставляется на заводе. Он может быть как стандартно кратным 45°, так и любым другим согласно пожеланий заказчика.

  • Рабочее колесо вентилятора ВЦ 4-75 №2,5
    Рабочее колесо металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя.

  • Электродвигатель АИР под улитку ВЦ 4-75 №2,5
    Электрдвигатель устанавливается на станине, или, в отдельных случаях, может крепиться к корпусу вентилятора. Для комплектации ВЦ 4-75-2,5 подходят двигатели мощностью от 0,25 до 1,1 кВт с частотой вращения 1500 и 3000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен електромотор другой серии.

  • Станина вентилятора (рама)
    Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия, которые также могут быть использованы для установки вентилятора на виброизоляторы ДО38 в количестве 4 шт.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВЦ 4-75 №2,5
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.

  • Нержавеющая сталь
    Коррозионностойкое исполнение. Используется в случаях, когда вентилятор работает в условиях с повышенной агрессивностью рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение. Используется на объектах с высокими требованиями по взрывобезопасности и где очень высокая вероятность воспламенения перемещаемой пыле-газо-воздушной смеси.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение. Все аналогично предыдущему пункту. Основное отличие исполнения из алюминиевых сплавов от разнородных металлов - это 100% гарантия взрывозащищенности и свободное прохождение по всем государственным нормам, стандартам и требованиям по взрывобезопасности. Но есть и болезненный для многих "подводный камень" - ЦЕНА. Центробежный вентилятор из алюминия гораздо дороже от вентилятора из разнородных металлов - ориентировочно в 3-4 раза.



Исполнение вентилятора ВЦ 4-75 №2,5 по схеме 1

Для ВЦ 4-75 предусмотрено Исполнение 1 - рабочее колесо центробежного вентилятора насажено непосредственно на вал электродвигателя.

Преимущества:

  • компактные размеры;
  • простота конструкции;
  • низкая цена.



Рабочее колесо вентилятора ВЦ 4-75 №2,5

Фото рабочего колеса центробежного вентилятора ВЦ 4-75

Особенности

В базовом исполнении рабочее колесо изготавливается из углеродистой стали и покрывается полимерно-порошковой краской. Состоит из:

  • 12 загнутых назад лопаток;
  • переднего кольцеобразного диска;
  • заднего цельного диска со ступицей посредине закрепленной на болтах.


Диаметр рабочего колеса 250 мм (D=1,0×). Бывают модификации с большим и меньшим диаметром на 5% и 10%, но изготавливаются только под заказ.

Изготовленное колесо всегда проходит статическую балансировку. Динамическая балансировка проводится уже на полностью собранном вентиляторе.



Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75-2,5

Чертеж схемы исполнения №1

Чертеж ВЦ 4-75 №2,5 схема 1 - Вид спереди

Чертеж ВЦ 4-75 №2,5 схема 1 - Вид сбоку

Чертеж ВЦ 4-75 №2,5 схема 1 - Вид сверху



Аэродинамическая характеристика центробежного вентилятора ВЦ 4-75 №2,5

Аэродинамика центробежного вентилятора ВЦ 4-75 №2,5 схема 1

Поиск рабочей точки ВЦ 4-70 2.5: производительность и давление

На графике представлены кривые мощности возможных комплектуемых электродвигателей, а также кривые количества оборотов. Для определения параметров того или иного комплекта вентилятора ВЦ 4-75-2,5 нужно найти пересечение кривой мощности электродвигателя (кВт) и кривой количества оборотов (об/мин). Точка пересечения и будет являться рабочей точкой вентилятора - соответственно отложив на горизонтальную ось вниз - значение производительности (м³/час) и на вертикальную ось - значение напора (Па).

В случае, если кривая мощности электродвигателя лежит выше кривой количества оборотов, нужно кривую мощности опустить параллельно вниз (взяв по крайним точкам) до пересечения с кривой оборотов, что и будет являться рабочей точкой.

В случае, если кривая мощности лежит ниже чем кривая количества оборотов, то данный электродвигатель не комплектуется с вентилятором, в противном случае он просто не выдержит нагрузки и выйдет из строя.



Если у Вас возникли сложности с определением технических характеристик вентилятора ВЦ 4-75 №2,5, просто наберите нас на горячую линию +38 (044) 383-27-33 и наши специалисты с радостью помогут Вам!



Купить центробежный вентилятор ВЦ 4-75 №2,5 в Киеве или доставкой по Украине

Главный производитель вентиляционного оборудования завод ПК «Системакс», что находится в Украине, производит оборудование у которого должное качество и лучшая цена. Важно понимать что значит расшифровка маркировки - ВЦ центробежный (радиальный) вентилятор, 4-75 означает, что вентилятор низкого давления. Обязательно предоставляется вся необходимая информация о вентиляторе ВЦ 4 75 2,5: все технические характеристики, монтаж вентилятора, точные размеры, габариты и вес оборудования.

Вы можете подобрать вентилятор ВЦ 4 75 2 5, который подходит именно Вам: дутьевой вентилятор, вытяжной вентилятор. Не составит проблемы изготовить усиленный вентилятор под Ваш индивидуальный заказ. Если нужна замена вентилятора, наши лучшие менеджеры подберут для Вас необходимое оборудование и проконсультируют по вопросу установка вентилятора.

Заказы принимаются не только по территории Украины. Осуществляется также экспорт в разные уголки мира: Казахстан, Туркменистан, Молдова, Грузия, Беларусь. Купить ВЦ 4,75 2,5 оптом и в розницу можно прямо с завода-производителя. К каждому заказанному вентилятору обязательно прилагается инструкция по эксплуатации, паспорт и сопутствующая юридическая и бухгалтерская документация.

Центробежные вентиляторы ВЦ 4-75-2,5 купить у нас можно не теряя лишнего времени. Для этого необходимо просто позвонить или написать на вайбер по одному из указанных номеров телефонов. Также легко оформить заказ на нашем сайте www.systemax.ua или отправить письмо на электронную почту order@systemax.ua. Наши менеджеры мгновенно предоставят Вам информацию и подробно проконсультируют Вас по всем вопросам.

Мы ценим Ваш выбор и Ваше время.
