Обзор вентилятора ВЦ 4-75 No5 (ВЦ 4-70-5)

Общие данные

  • вентилятор центробежный (радиальный) низкого давления;
  • исполнение 1 (рабочее колесо на валу электродвигателя);
  • материал углеродистая сталь
    (под заказ - нержавеющая сталь, алюминиевые сплавы, разнородные металлы);
  • покраска вентилятора - порошковая (желтый или синий цвета);
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • диаметр рабочего колеса 500 мм;
  • количество лопаток рабочего колеса 12 шт.;
  • лопатки загнуты назад;
  • производительность 3 700 ... 6 000 м³/час;
  • рабочее давление 260 ... 750 Па;
  • температура рабочей среды до 80°С;
  • мощность электродвигателя 0,37 ... 3 кВт;
  • напряжение сети 380 В;
  • гарантия 2 года.


Аналоги центробежных вентиляторов ВЦ 4-75 №5

Многие производители вентиляционного оборудования Украины изготавливают аналоги ВЦ 4-75 №5 в соответствии с ТУ 29.2-00909779-002.2009.

Наиболее распространенные модели:

  • ВЦ 4-75   (ВЦ 4-75 №5, ВЦ 4-75-5)
  • ВЦ 4-70   (ВЦ 4-70 №5, ВЦ 4-70-5)
  • ВР 80-70   (ВР 80-70 №5, ВР 80-70-5)
  • ВР 80-75.1   (ВР 80-75 №5, ВР 80-75-5)
  • ВР 86-77   (ВР 86-77 №5, ВР 86-77-5)
  • ВР 88-72.1   (ВР 88-72 №5, ВР 88-72-5)
  • ВР 89-75   (ВР 89-75 №5, ВР 89-75-5)



Преимущества наших центробежных вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена
  • 2 года гарантия



Направление вращения вентилятора ВЦ 4-75 №5 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 4-75

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 4-75 №5 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 4-75 №5 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ 4-75-5

Все центробежные вентиляторы ВЦ 4-75-5 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технические параметры ВЦ 4 75 5

Центробежный
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Виброизоляторы Полная масса Габаритные размеры
Длина × Ширина × Высота
Марка Мощность Частота вращения Производительность Давление Тип Кол-во
кВт об/мин м³/ч Па шт. кг мм
ВЦ 4-75 №5
Схема 1
АИР71А6 0,37 1000 3 700 260 ДО39 6 260 822×918×953
АИР71В6 0,55 1000 3 780 265 ДО39 6 265
АИР80А6 0,75 1000 3 880 270 ДО39 6 270
АИР80В6 1,1 1000 3 950 280 ДО39 6 280
АИР80В4 1,5 1500 5 800 680 ДО39 6 680
АИР90L4 2,2 1500 5 900 700 ДО39 6 700
АИР100S4 3 1500 6 000 1750 ДО39 6 750


Конструктивные особенности ВР 89-75-5 (запчасти к вентилятору)

Узлы вентилятора ВЦ 4-75 №5

  • Корпус вентилятора ВЦ 4-75 №5 (улитка)

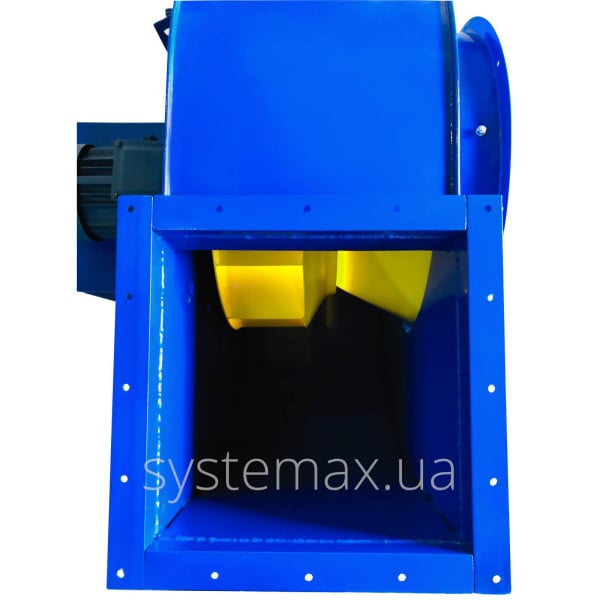

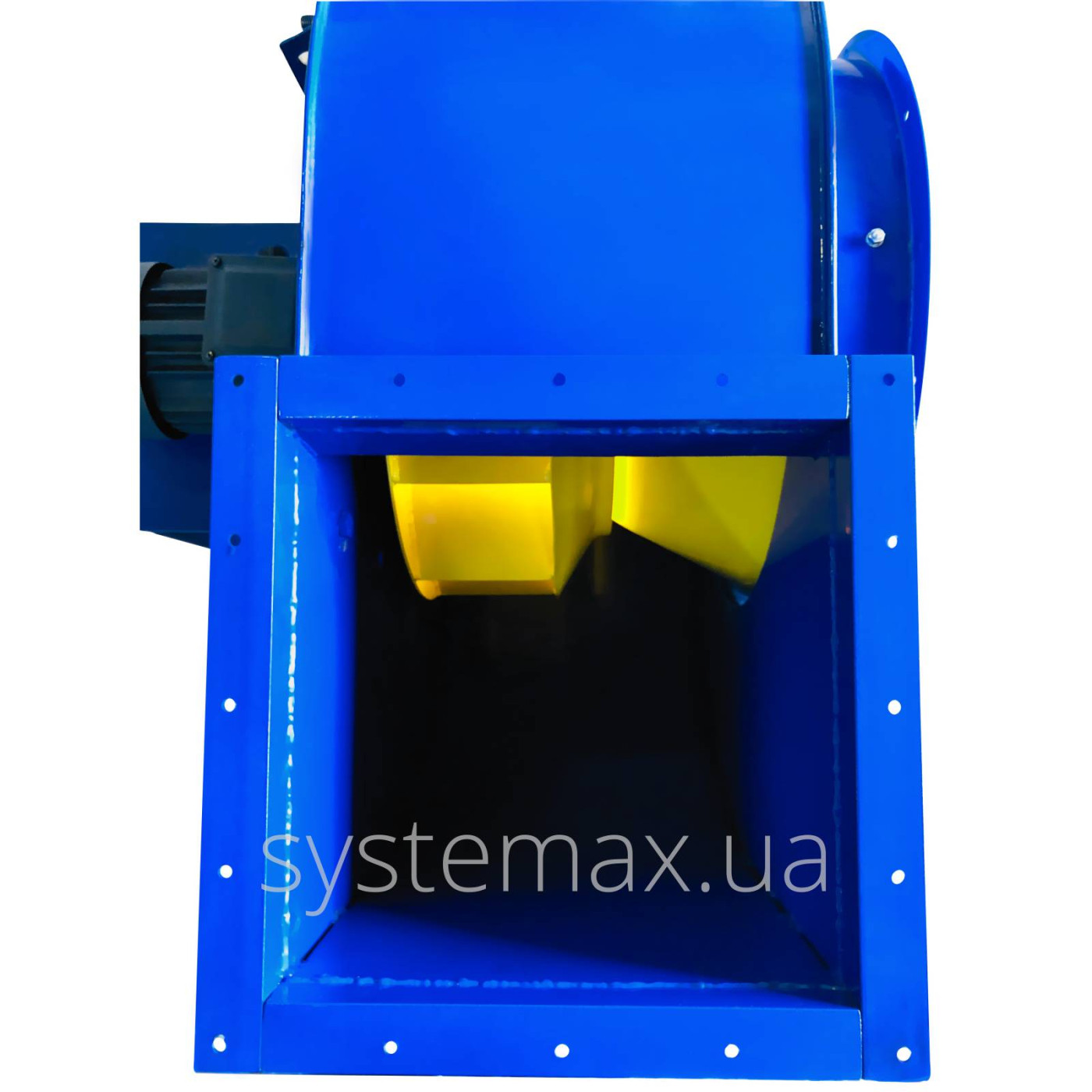

    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха с вентилятора согласно ГОСТ 5976. Количество углов поворота корпуса соответствует количеству отверстий под присоединительные болты в задней стенке корпуса. Для обеспечения гарантийных условий на вентилятор угол поворота улитки выставляется на заводе. Он может быть как стандартно кратным 45°, так и любым другим согласно пожеланий заказчика.

  • Рабочее колесо вентилятора ВЦ 4-75 №5
    Рабочее колесо металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя.

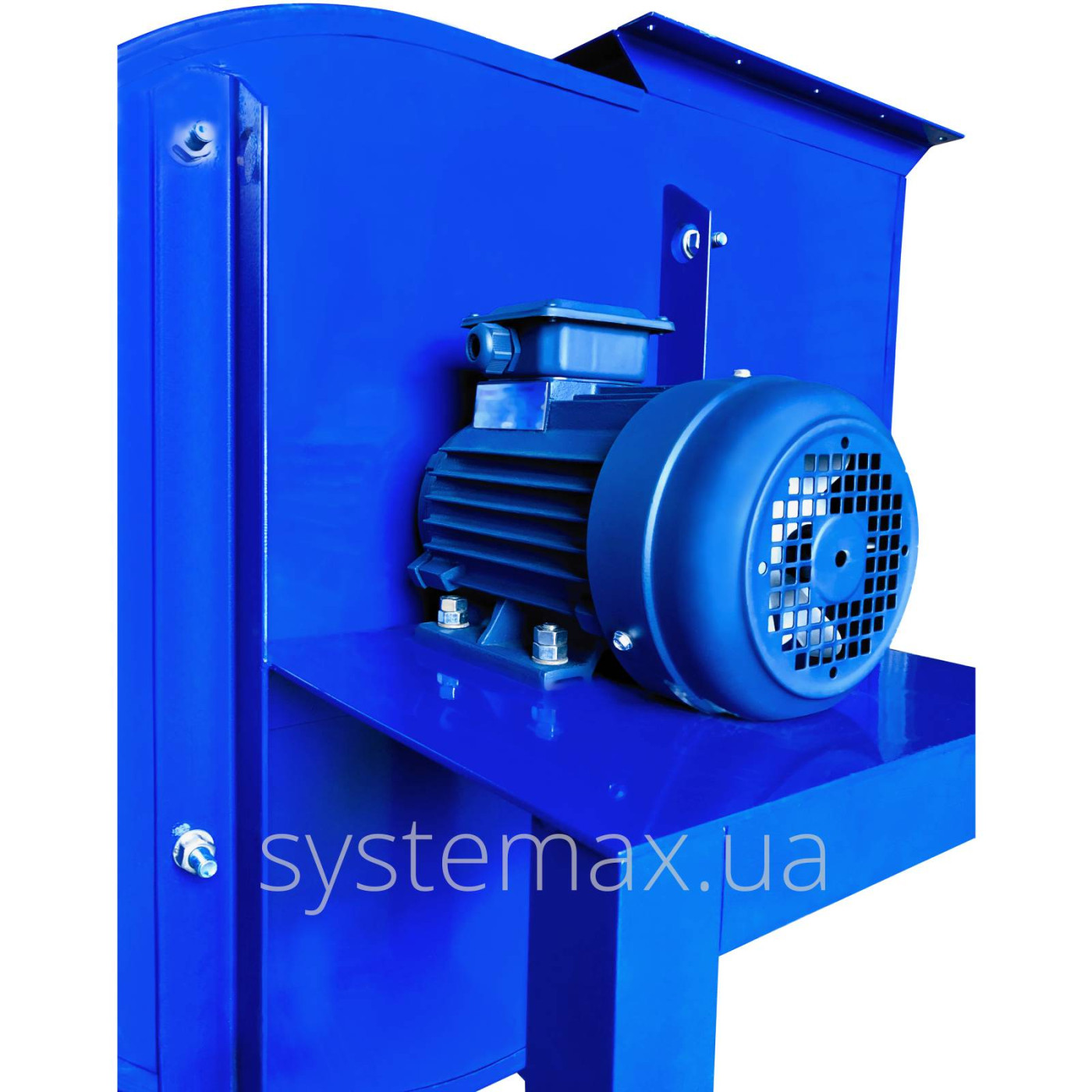

  • Электродвигатель АИР под улитку ВЦ 4-75 №5
    Электрдвигатель устанавливается на станине, или, в отдельных случаях, может крепиться к корпусу вентилятора. Для комплектации ВЦ 4-75-5 подходят двигатели мощностью от 0,37 до 3 кВт с частотой вращения 1000 и 1500 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен електромотор другой серии.

  • Станина вентилятора (рама)
    Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия, которые также могут быть использованы для установки вентилятора на виброизоляторы ДО39 в количестве 6 шт.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВЦ 4-75 №5
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.

  • Нержавеющая сталь
    Коррозионностойкое исполнение. Используется в случаях, когда вентилятор работает в условиях с повышенной агрессивностью рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение. Используется на объектах с высокими требованиями по взрывобезопасности и где очень высокая вероятность воспламенения перемещаемой пыле-газо-воздушной смеси.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение. Все аналогично предыдущему пункту. Основное отличие исполнения из алюминиевых сплавов от разнородных металлов - это 100% гарантия взрывозащищенности и свободное прохождение по всем государственным нормам, стандартам и требованиям по взрывобезопасности. Но есть и болезненный для многих "подводный камень" - ЦЕНА. Центробежный вентилятор из алюминия гораздо дороже от вентилятора из разнородных металлов - ориентировочно в 3-4 раза.



Исполнение вентилятора ВЦ 4-75 №5 по схеме 1

Для ВЦ 4-75 предусмотрено Исполнение 1 - рабочее колесо центробежного вентилятора насажено непосредственно на вал электродвигателя.

Преимущества:

  • компактные размеры;
  • простота конструкции;
  • низкая цена.

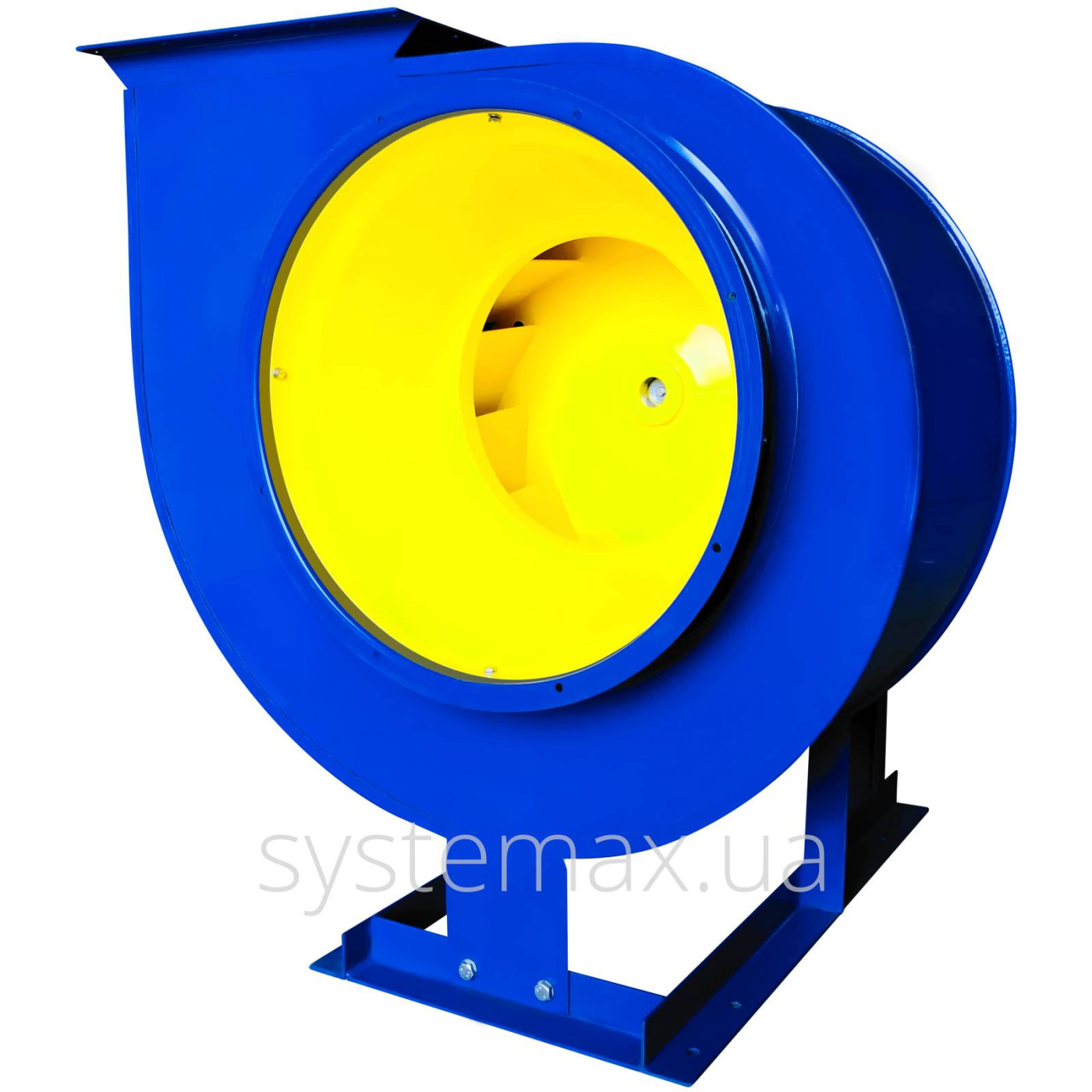

Рабочее колесо вентилятора ВЦ 4-75 №5

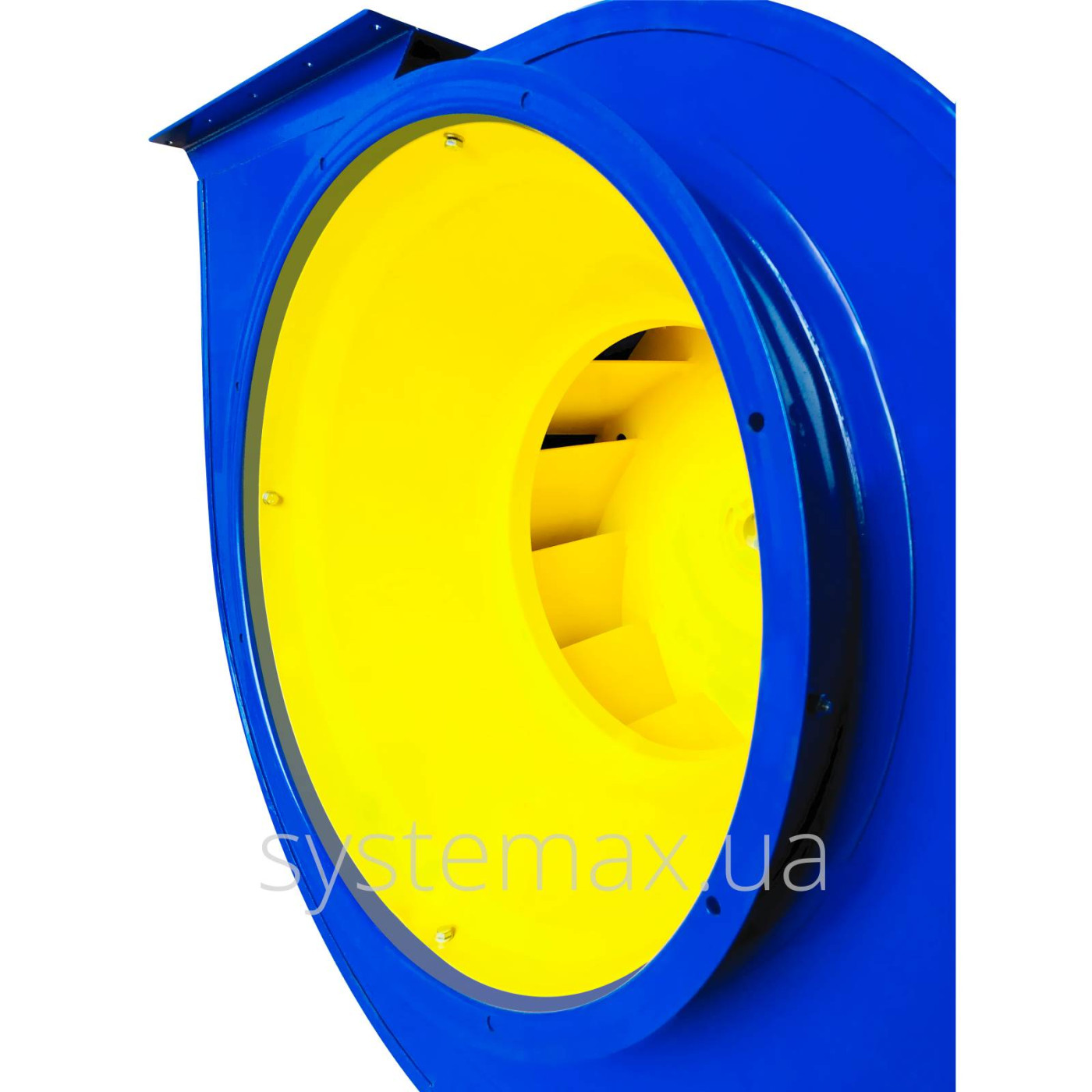

Фото рабочего колеса центробежного вентилятора ВЦ 4-75

Особенности

В базовом исполнении рабочее колесо изготавливается из углеродистой стали и покрывается полимерно-порошковой краской. Состоит из:

  • 12 загнутых назад лопаток;
  • переднего кольцеобразного диска;
  • заднего цельного диска с вваренной посредине ступицей.


Диаметр рабочего колеса 500 мм (D=1,0×). Бывают модификации с большим и меньшим диаметром на 5% и 10%, но изготавливаются только под заказ.

Изготовленное колесо всегда проходит статическую балансировку. Динамическая балансировка проводится уже на полностью собранном вентиляторе.



Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75-5

Чертеж схемы исполнения 1

Чертеж ВЦ 4-75 №5 схема 1 - Вид спереди
Чертеж ВЦ 4-75 №5 схема 1 - Вид сбоку
Чертеж ВЦ 4-75 №5 схема 1 - Вид сверху

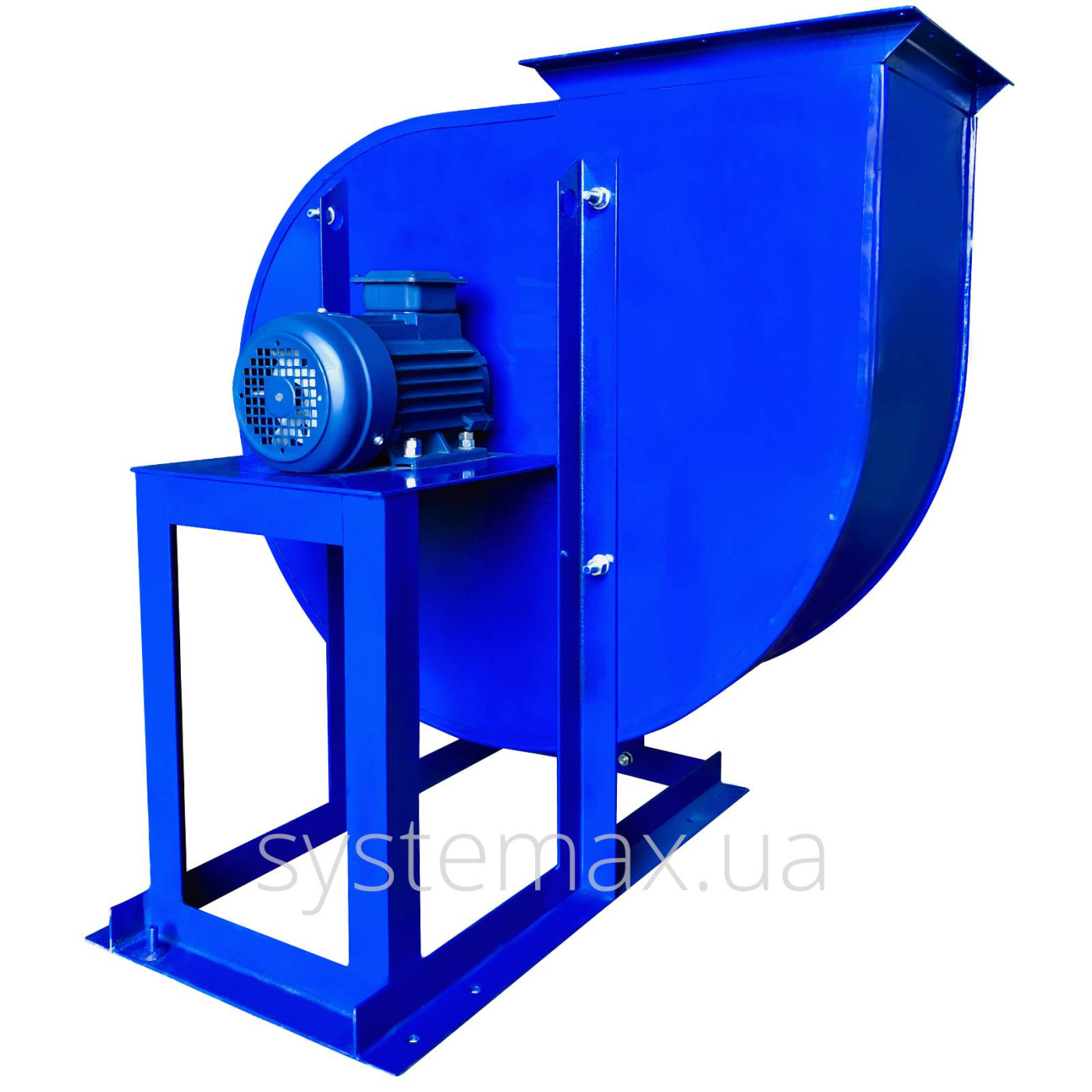

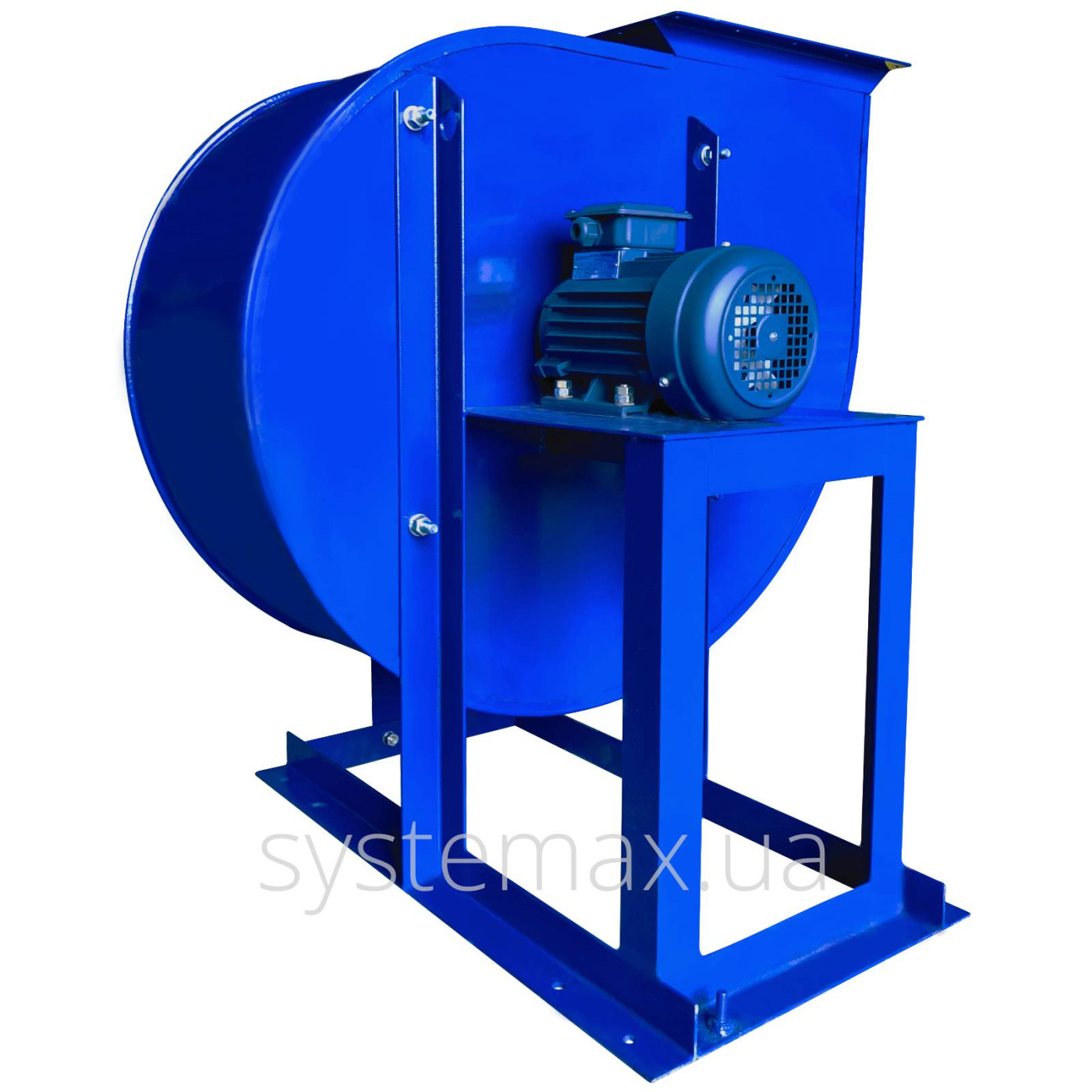

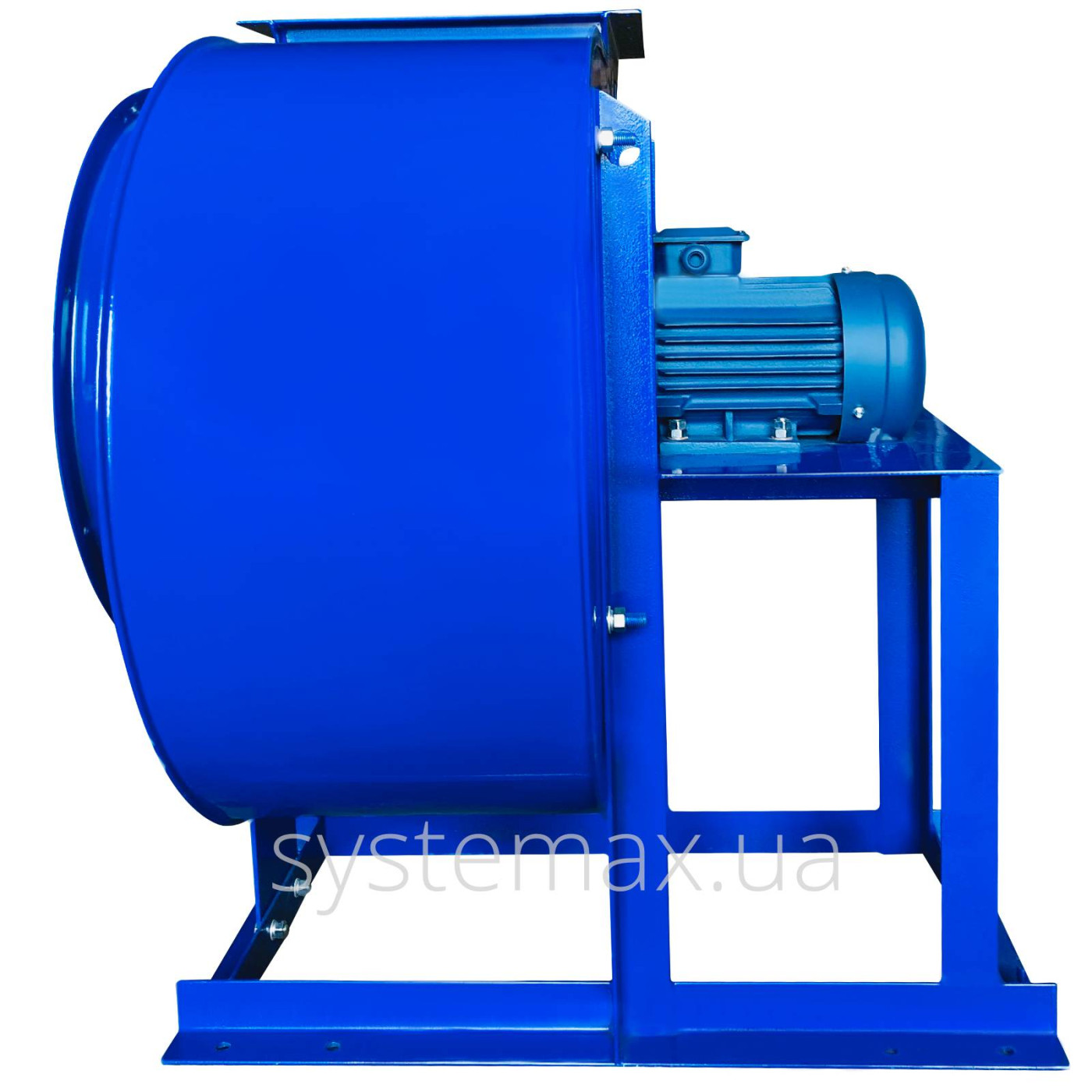

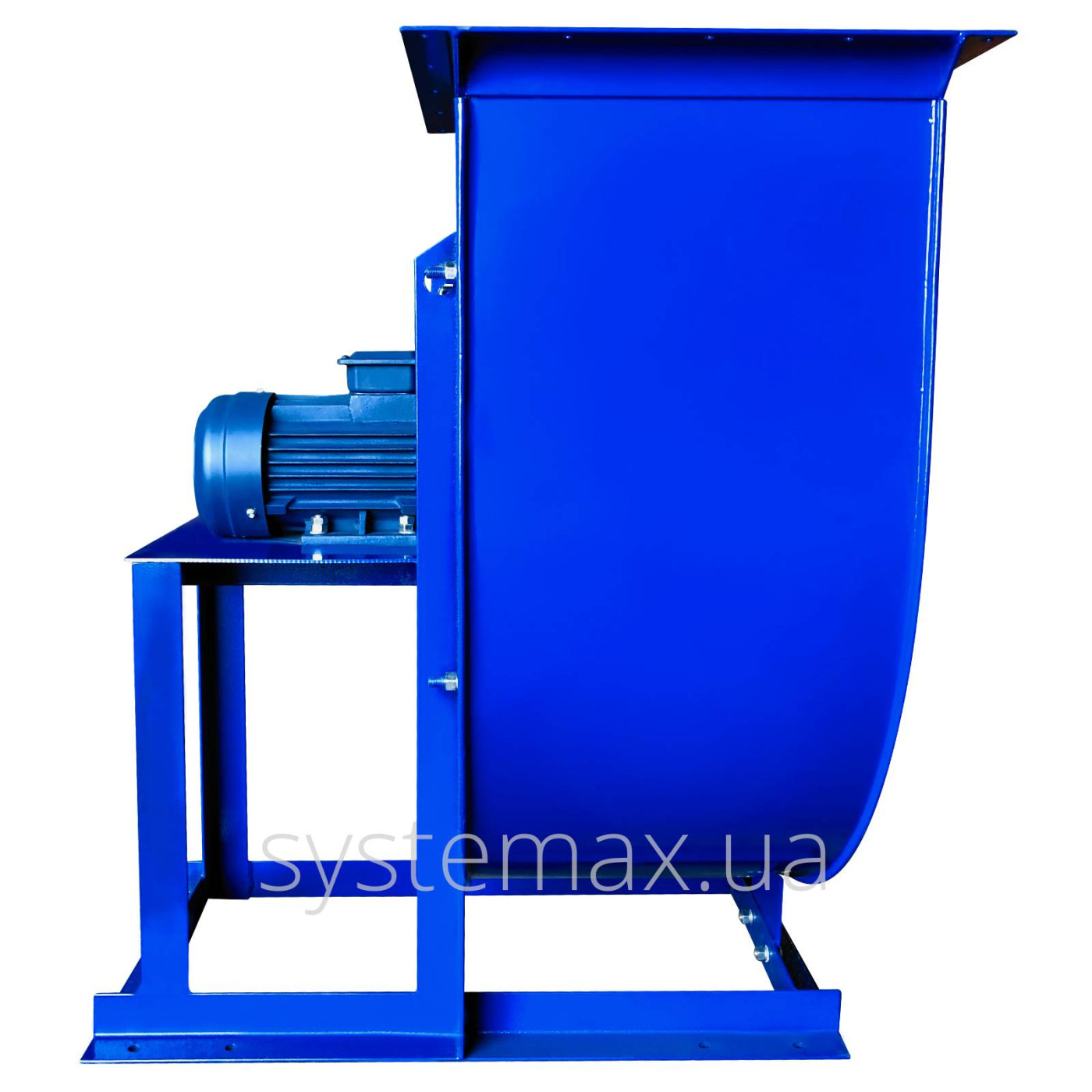

Чертеж схемы исполнения 5.1

Чертеж ВЦ 4-75 №5 схема 5.1 - Вид спереди
Чертеж ВЦ 4-75 №5 схема 5.1 - Вид сбоку
Чертеж ВЦ 4-75 №5 схема 5.1 - Вид сверху

Чертеж схемы исполнения 5.2

Чертеж ВЦ 4-75 №5 схема 5.2 - Вид спереди
Чертеж ВЦ 4-75 №5 схема 5.2 - Вид сбоку и сверху


Аэродинамическая характеристика центробежного вентилятора ВЦ 4-75 №5

Аэродинамика центробежного вентилятора ВЦ 4-75 №5 схема 1

Поиск рабочей точки ВЦ 4-75 №5: производительность и давление

На графике представлены кривые мощности возможных комплектуемых электродвигателей, а также кривые количества оборотов. Для определения параметров того или иного комплекта вентилятора ВЦ 4-75-5 нужно найти пересечение кривой мощности электродвигателя (кВт) и кривой количества оборотов (об/мин). Точка пересечения и будет являться рабочей точкой вентилятора - соответственно отложив на горизонтальную ось вниз - значение производительности (м³/час) и на вертикальную ось - значение напора (Па).

В случае, если кривая мощности электродвигателя лежит выше кривой количества оборотов, нужно кривую мощности опустить параллельно вниз (взяв по крайним точкам) до пересечения с кривой оборотов, что и будет являться рабочей точкой.

В случае, если кривая мощности лежит ниже чем кривая количества оборотов, то данный электродвигатель не комплектуется с вентилятором, в противном случае он просто не выдержит нагрузки и выйдет из строя.



Если у Вас возникли сложности с определением технических характеристик вентилятора ВЦ 4-75 №5, просто наберите нас на горячую линию +38 (044) 383-27-33 и наши специалисты с радостью помогут Вам!



Купить центробежный вентилятор ВЦ 4-75 №5 в Киеве или с доставкой по Украине

Сегодня существует много компаний вентиляционного оборудования, поэтому трудно сразу определиться с производителем: возникает вопрос «кто же лучший?». Завод ПК «Системакс» (Киев, Украина) - производитель, у которого всегда высокое качество, низкая цена, минимальные сроки изготовления и удобная доставка надежными перевозчиками. Только здесь для Вас представляют удобные чертежи на которых все хорошо показано. Сравнивают технические характеристики, чтобы Вы легко могли найти оборудование, которое идеально подойдет. Указывают точные размеры, габариты и правильный вес, что не мало важно. Представляют подробную аэродинамическую характеристику. Поэтому ответ на вопрос: «Почему выбирать именно нас?», приходит сам.

Центробежный промышленный вентилятор ВЦ 4-75 5 широко применяется в системах кондиционирования воздуха, вентиляции и других санитарно-производственных целей. Установка вентилятора играет большое значение. Важно разбираться в чем расшифровка вентилятора ВЦ 4-75-5: ВЦ - центробежный вентилятор, 4-75 указывает на низкое давление, 5 - диаметр рабочего колеса 500 мм. Подготовка вентилятора к работе, монтаж и эксплуатация вентилятора указанные в паспорте, где подробно расписаны основные указания по монтажу и главные меры безопасности. При заказе в обязательном порядке вам предоставляется паспорт, инструкция по эксплуатации и вся необходимая документация.

Также можно заказывать вентиляторы с нестандартной конструкцией, они быстро изготавливаются на ваш индивидуальный заказ - дутьевой вентилятор, вытяжной вентилятор, усиленный вентилятор.

купить вентилятор ВЦ 4 75 5 не доставит вам никаких проблем. Позвоните по одному из номеров и наши менеджеры с радостью помогут Вам осуществить покупку. Также можете оформить заказ на сайте, чтобы не тратить свое время, или отправить письмо на электронную почту. У нас всегда все удобно и на высшем уровне.
