ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробіжний

Зроблено в Україні

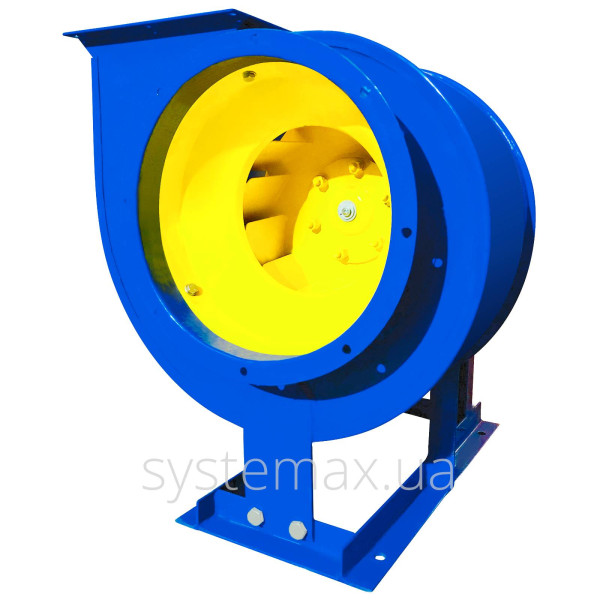

ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробіжний
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
10 років на ринкуПромислового обладнання
Ціна:
2 263 грн з ПДВ
Є в наявності
Комплектація електродвигунами:
Показати всі комплектації

×
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробіжний
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробіжний без електродвигуна
2 263 грн з ПДВ
×
Ми Вам передзвонимо!
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробіжний
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробіжний
×
Ми Вам відповімо!
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробіжний
ВЦ 4-75 №2,5 (ВЦ 4-70 №2,5) вентилятор центробіжний
+38 (044) 383-27-33
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 новая почта

Огляд вентилятора ВЦ 4-75 No2,5 (ВЦ 4-70-2,5)

Загальні дані

  • вентилятор центробіжний (радіальний) низького тиску;
  • виконання 1 (робоче колесо на валу електродвигуна);
  • матеріал вуглецева сталь
    (під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали);
  • фарбування вентилятора - порошкове (жовтий та синій кольори);
  • можливість повороту равлика з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • діаметр робочого колеса 250 мм;
  • кількість лопаток робочого колеса 12 шт.;
  • лопатки загнуті назад;
  • продуктивність 850 ... 1 800 м³/год;
  • робочий тиск 165 ... 750 Па;
  • температура робочого середовища до 80°С;
  • потужність електродвигуна 0,25 ... 1,1 кВт;
  • напруга мережі 380 В;
  • гарантія 2 роки.


Аналоги відцентрових вентиляторів ВЦ 4-75 №2,5

Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №2,5 у відповідності з ТУ 29.2-00909779-002.2009.

Найбільш розповсюджені моделі:

  • ВЦ 4-75   (ВЦ 4-75 №2,5, ВЦ 4-75-2,5)
  • ВЦ 4-70   (ВЦ 4-70 №2,5, ВЦ 4-70-2,5)
  • ВР 80-70   (ВР 80-70 №2,5, ВР 80-70-2,5)
  • ВР 80-75.1   (ВР 80-75 №2,5, ВР 80-75-2,5)
  • ВР 86-77   (ВР 86-77 №2,5, ВР 86-77-2,5)
  • ВР 88-72.1   (ВР 88-72 №2,5, ВР 88-72-2,5)
  • ВР 89-75   (ВР 89-75 №2,5, ВР 89-75-2,5)



Переваги наших центробіжних вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія



Напрямок обертання вентилятора ВЦ 4-75 №2,5 та кути повороту корпуса равлика

Напрямок і кут повороту корпусу центробіжного вентилятора ВЦ 4-75

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 4-75 №2,5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №2,5 (лівий)
0°...315° - кут повороту корпуса вентилятора

Як визначити напрямок обертання

Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки


Кути повороту корпуса ВЦ 4-75-2,5

Усі відцентрові вентилятори ВЦ 4-75-2,5 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.



Технічні параметри ВЦ 4 75 2,5

Центробіжний
вентилятор
Електродвигун Параметри вентилятора у робочій зоні Віброізолятори Повна маса Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип Кількість
кВт об/хв м³/год Па шт. кг мм
ВЦ 4-75 №2,5
Схема 1
АІР63А4 0,25 1500 850 165 ДО38 4 28 500×467×481
АІР63В4 0,37 1500 900 170 ДО38 4 28
АІР71А4 0,55 1500 950 170 ДО38 4 30
АІР71В4 0,75 1500 1000 175 ДО38 4 32
АІР63А2 0,37 3000 1480 560 ДО38 4 26
АІР63В2 0,55 3000 1600 600 ДО38 4 28
АІР71А2 0,75 3000 1700 700 ДО38 4 30
АІР71В2 1,1 3000 1800 750 ДО38 4 32


Конструктивні особливості ВР 89-75-2,5 (запчастини до вентилятора)

Вузли вентилятора ВЦ 4-75 №2,5

  • Корпус вентилятора ВЦ 4-75 №2,5
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.

  • Робоче колесо вентилятора ВЦ 4-75 №2,5
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.

  • Електродвигун АІР для ВЦ 4-75 №2,5
    Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-2,5 підходять двигуни потужністю від 0,25 до 1,1 кВт з частотою обертання 1500 і 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО38 в кількості 4 шт.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №2,5
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ



Матеріал корпуса і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.



Виконання вентилятора ВЦ 4-75 №2,5 за схемою №1

Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.

Переваги:

  • компактні розміри;
  • проста конструкція;
  • низька ціна.



Робоче колесо вентилятора ВЦ 4-75 №2,5

Фото робочого колеса центробіжного вентилятора ВЦ 4-75

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 12 загнутих назад лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ступицею посередині закріпленою на болтах.


Діаметр робочого колеса 250 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75-2,5

Креслення схеми виконання №1

Креслення ВЦ 4-75 №2,5 схема 1 - Вид спереду

Креслення ВЦ 4-75 №2,5 схема 1 - Вид збоку

Креслення ВЦ 4-75 №2,5 схема 1 - Вид зверху



Аеродинамічна характеристика центробіжного вентилятора ВЦ 4-75 №2,5

Аеродинаміка центробіжного вентилятора ВЦ 4-75 №2,5 схема 1

Пошук робочої точки ВЦ 4-75 №2,5: продуктивність і тиск

На графіку представлені криві потужності електродвигунів, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 4-75-2,5 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення тиску (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (узявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить вище кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в протилежному випадку він просто не витримає навантаження і вийде з ладу.



Якщо у Вас виникли складнощі з визначенням технічних характеристик вентилятора ВЦ 4-75 №2,5, просто зателефонуйте нам на гарячу лінію +38 (044) 383-27-33 і наші спеціалісти з радістю допоможуть Вам!



Купити центробіжний вентилятор ВЦ 4-75 №2,5 в Києві або з доставкою по Україні

Головний виробник вентиляційного обладнання завод ПК «Системакс», що знаходиться в Україні, виготовляє обладнання, у якого належна якість та краща ціна. Важливо знати розшифрування маркування – ВЦ центробіжний (радіальний) вентилятор, 4-75 означає, що вентилятор низького тиску. Обов’язково надається вся необхідна інформація про вентилятор ВЦ 4 75 2,5: усі технічні характеристики, монтаж вентилятора, точні розміри, габарити та вага обладнання.

Ви можете підібрати вентилятор ВЦ 4 75 2 5, який підходить саме Вам: дуттєвий вентилятор, витяжний вентилятор. Не складе проблеми виготовити посилений вентилятор під Ваше індивідуальне замовлення. Якщо необхідна заміна вентилятора, наші кращі менеджери підберуть для Вас потрібне обладнання та проконсультують з питанням установка вентилятора.

Замовлення приймаються не тільки по території України. Здійснюється також експорт у різні куточки світу: Казахстан, Туркменістан, Молдова, Грузія, Білорусь. Купити вентилятор ВЦ 4-75 2,5 оптом та в роздріб можна прямо із заводу-виробника. До кожного замовленого вентилятора ВЦ 4-75-2,5 обов’язково додається інструкція з експлуатації, паспорт та супутня юридична і бухгалтерська документація.

Центробіжні вентилятори ВЦ 4-75-2 5 купити у нас можна не витрачаючи зайвого часу. Для цього необхідно просто зателефонувати або написати на вайбер за одним із вказаних номерів телефонів. Також легко оформити замовлення на нашому сайті www.systemax.ua або відправити лист на електронну пошту order@systemax.ua. Наші менеджери миттєво нададуть Вам інформацію та детально проконсультують Вас у всіх питаннях.
