Огляд універсального циклона ЦН-15-1000х1УП з равликом і бункером

Основні дані

  • Ефективність - 85...98% (частки пилу від 10 мкм)
  • Продуктивність - 11 300 м³/год
  • Внутрішній діаметр - 1000 мм
  • Кут нахилу вхідного патрубка - 15°
  • Рабоча температура - від -40 до 200°С
  • Виконання:
    - лівий (або правий), одинарний
  • Комплектація:
    - корпус циклона ЦН-15-1000х1УП (1 шт.)
    - улітка циклона ЦН-15-1000х1УП (1 шт.)
    - бункер циклона ЦН-15-1000х1УП (1 шт.)



Застосування циклонів ЦН15-1000х1УП

Основною функцією промислового циклона ЦН 15 1000 1УП є очистка повітря і газоповітряних сумішей від сухого пилу, і такого, що слабо злипається, який утворюється в наслідок технологічних процесів на об'єктах:

  • промисловість (хімічна, нафтопереробна, деревообробна, машинобудівна)
  • металургія (черна, кольорова)
  • енергетика
  • виробництво будівельних матеріалів, повітряне транспортування матеріалів та інш.


В цілому, пилевловлювач ЦН-15х1000х1УП частіше всього використовується для пилу, для сажі, для золи.

Позначення маркування циклона ЦН-15-1000х1УП



 ЦН - 15 - 1000 × 1УП





де

Ц
Н
15
1000
1
У
П



-
-
-
-
-
-
-

циклон
конструкція НИИОгаза
кут нахилу вхідного патрубка (по відношенню до горизонталі)
внутрішній діаметр циклона (в міліметрах)
кількість циклонів в групі (1 шт.)
улітка (камера очищеного повітря у вигляді равлика)
пірамідальний бункер



ВАЖЛИВО!

При виготовленні може використовуватись листовий метал товщиною від 1,5 до 3,0 мм. Від цього напряму залежить кінцева вартість циклона ЦН-15-1000-1УП. Тому, всі конструктивні особливості потрібно заздалегідь погоджувати з технічним відділом СИСТЕМАКС.



Технічні характеристики одиночного циклона ЦН 15-1000х1УП

Циклон Продуктивність Швидкість потоку Тиск, MAX Температура, MAX Діаметр корпуса Габаритна висота Маса
м³/год м/с кПа °C мм мм кг
ЦН-15-1000х1УП 7 100 ... 11 300 2,5...4,0 5 200 1 000 6 926 1 170



Технічні параметри роботи аспіраційної установки ЦН 15 1000х1УП досить умовні із-за багатьох факторів, що впливають на якісні та кількісні показники очищення повітря. До факторів відносяться: швидкість повітря, розрідження, запиленість, вологість, дисперсність та інші.

У таблиці приведені усереднені дані згідно середньостатистичних умов експлуатації даної універсальної моделі циклона.



Конструкція і габаритно-приєднувальні розміри циклона ЦН 15 1000 1УП

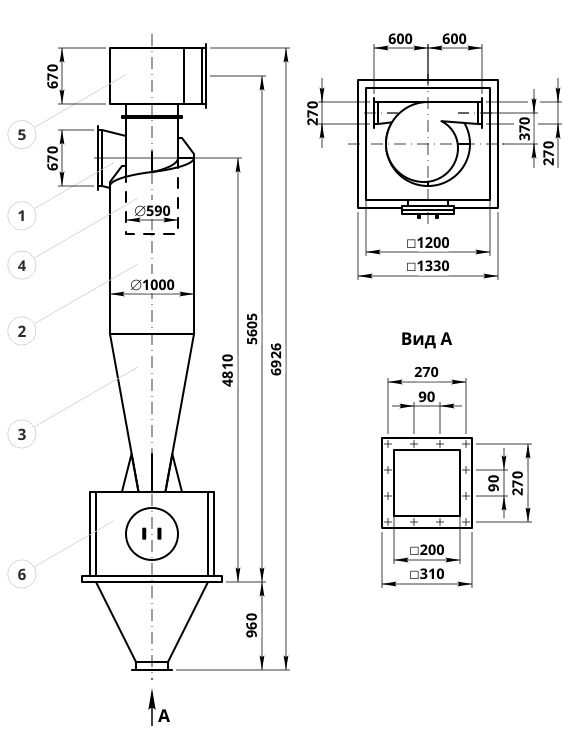

Креслення циклона ЦН-15-1000-1УП: елементи конструкції і геометричні розміри

Креслення ЦН-15-1000х1УП. Влаштування циклона

1. Вхідний патрубок

Нахил відносно горизонталі 15°. Патрубок має зварне з'єднання з корпусом циклона і фланцеве з'єднання з трубопроводом подачі вхідного повітря чи газу. Розміщується з правого чи з лівого боку циліндричної частини циклона.

Призначений вхідний патрубок для подачі та розкручування потоку запиленої газоповітряної суміші в корпус циклона.

Розмір вхідного отвору - 270×670 мм.

2. Циліндрична частина корпуса

Матеріал - листова вуглецева сталь. Всі з'єднання - зварні.

Призначення - виконує роль поверхні ударного контакту пилевих часток та відділення їх від газоповітряної суміші.

Внутрішній діаметр - 1000 мм.

3. Конічна частина корпуса

Матеріал, з'єднання - аналогічні п.2. Знизу приварений фланець, а його з'єднання з конусом підсилено лапами.

Призначення - аналогічно п.2, а також функція підтримки необхідного тиску в циклоні та направлення в бункер пилу, що осипається.

4. Вихлопна труба

Матеріал, з'єднання - аналогічні п.2.

Внутрішній діаметр - 590 мм

5. Улітка (камера очищеного повітря)

Використовується у випадку необхідності подальшого транспортування очищеного повітря по воздуховоду. Перевага використання улітки - перенаправлення закрученого повітря, яке піднімається по вихлопній трубі, в канал воздуховода з мінімальним аеродинамічним опором (втрати швидкості мінімальні).

Розмір вихідного отвору - 270×670 мм.

6. Пірамідальний бункер

Призначений для збору пилу, що висипається з циклона.



Особливості замовлення, виготовлення і продажу циклона ЦН-15-1000-1УП

Перед тим як купити циклон ЦН-15-1000х1УП з равликом і бункером потрібно враховувати, що він виготовляється за попереднім замовленням. Будь-які необхідні конструктивні особливості і кастомні рішення також повинні попередньо обговорюватись.

Оскільки вся інформація на сайті представлена для загального ознайомлення, будьласка, звертайтесь в технічний відділ СИСТЕМАКС за більш детальною информацією. Якщо Вас цікавить актуальна ціна на циклон ЦН-15-1000х1УП, терміни виготовлення, гарантія, або бажаєте викласти особливі побажання по своєму замовленню - телефонуйте за номером +38 (044) 383-27-33, пишіть на електронну пошту office@systemax.ua, або оформляйте онлайн замовлення на нашому сайті www.systemax.ua. Спеціалісти компанії обов'язково вийдуть з Вами на зв'язок і допоможуть з вирішенням будь-яких питань.

Універсальні циклони ЦН-15-1000 УП виготовляються в Україні в місті Київ на заводі ПК "СИСТЕМАКС". Вся продукція, що виготовляється, повністю відповідає стандартам ДСТУ (ГОСТ) і проходить обов'язковий контроль якості. Виготовлення і продаж вентиляційного обладнання і промислових пилевловлювачів здійснюється як для підприємств внутрішнього ринку україни, так і для експорту у країни Європи, СНД, Ближнього сходу та Африки. Купити циклон в Україні в роздріб та гуртом можна напряму з завода-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.

Виробнича компанія «СИСТЕМАКС» пропонує самі вигідні умови по ціні, термінам поставки і умовам оплати на всі циклоны. Для постійних замовників завжди діють накопичувальні знижки.
