ВЦ 4-76 №16 (ВР 89-76-16) вентилятор центробежный жаростойкий

Сделано в Украине
ВЦ 4-76 №16 (ВР 89-76-16) вентилятор центробежный жаростойкий
ТехконтрольВся продукция прошла испытания
ГОСТ, ДСТУ, ISO 9001Соответствие стандартам
Отечественный производительПромышленного оборудования
Цена:
336 000 грн с НДС
Изготовление под заказ 14-18 дней
Комплектация электродвигателями:
Показать все комплектации

×
ВЦ 4-76 №16 (ВР 89-76-16) вентилятор центробежный жаростойкий
ВЦ 4-76 №16 (ВР 89-76-16) вентилятор центробежный жаростойкий без электродвигателя
336 000 грн с НДС
×
Мы Вам перезвоним!
ВЦ 4-76 №16 (ВР 89-76-16) вентилятор центробежный жаростойкий
ВЦ 4-76 №16 (ВР 89-76-16) вентилятор центробежный жаростойкий
×
Мы Вам ответим!
ВЦ 4-76 №16 (ВР 89-76-16) вентилятор центробежный жаростойкий
ВЦ 4-76 №16 (ВР 89-76-16) вентилятор центробежный жаростойкий
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 Новая Почта
Другие модели:
ВЦ 4-76 №8
48 000 грн
ВЦ 4-76 №10
72 000 грн
ВЦ 4-76 №12,5
93 600 грн
ВЦ 4-76 №14
договорная
ВЦ 4-76 №20
355 000 грн
Каталог ВЦ 4-76

Обзор центробежного вентилятора ВЦ 4-76 No16

Основные данные

  • вентилятор центробежный жаростойкий;
  • температура рабочей среды до 160°С;
  • материал углеродистая сталь (под заказ - нержавеющая сталь);
  • покраска вентилятора - порошковая;
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • диаметр рабочего колеса 1600 мм;
  • количество лопаток рабочего колеса 12 шт.;
  • лопатки загнуты назад;
  • исполнение 5 (привод через клино-ременную передачу);
  • производительность 83500 ... 115000 м³/час;
  • робочее давление 1240 ... 2420 Па;
  • комплектация электродвигателями мощностью 45 ... 132 кВт;
  • напряжение сети 380 В;
  • гарантия 2 года.

Применение и аналоги центробежного вентилятора ВЦ 4-76 №16

ВЦ 4-76-16 на заводе СИСТЕМАКС изготавливается в соответствии с условиями ТУ У 29.2-41569120-01-2017. Область применения - элеваторы (хлебоприемочные предприятия, где вентилятор используется для сушки зерна в зерносушильных аппаратах), а также любые другие объекты с необходимостью перемещения газовоздушных масс с температурой не выше 160°С и содержанием мелкодисперстных частиц не более 100 мг/м³.

Наиболее распространенные варианты маркировок модели среди производителей вентиляционного оборудования Украины:

  • ВЦ 4-76 №16   (ВЦ 4-76-16)
  • ВР 89-76 №16   (ВР 89-76-16)


Направление вращения вентилятора ВЦ 4-76-16 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 4-76 №16 (ВР 89-76-16)

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 4-76 №16 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 4-76 №16 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ 4-76 16

Все центробежные вентиляторы ВЦ 4-76 16 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технические параметры ВЦ 4-76 №16 (ВР 89-76-16)

Центробежный
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Габаритные размеры
Длина × Ширина × Высота
Полная масса
Марка Мощность Частота вращения Производительность Давление
кВт об/мин м³/ч Па мм кг
ВЦ 4-76 №16 АИР250S6 45 1 000 83 500 1 240 ...×...×... 2 815
АИР250М6 55 1 000 87 200 1 400 ...×...×... 2 870
АИР280S6 75 1 000 91 000 1 620 ...×...×... 3 040
АИР280М6 90 1 000 106 000 2 080 ...×...×... 3 150
АИР315S6 110 1 000 110 000 2 210 ...×...×... 3 230
АИР315М6 132 1 000 115 000 2 420 ...×...×... 3 400


Конструктивные особенности ВЦ 4-76-16 (запчасти к вентилятору)

Узлы жаростойкого вентилятора ВЦ 4-76 №16

  • Корпус вентилятора ВЦ 4-76 №16 (улитка)
    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха с вентилятора согласно ГОСТ 5976. Для обеспечения гарантийных условий на вентилятор угол поворота улитки выставляется на заводе. Он может быть как стандартно кратным 45°, так и любым согласно пожеланий заказчика.

  • Рабочее колесо
    Рабочее колесо металлическое, сварное, правого или левого вращения. Насаживается на промежуточный вал.

  • Подшипниковый узел
    Состоит из промежуточного вала и двух подшипников, на которых вал вращается. Используемые подшипники - SNR, Франция. Отличаются высокой надежностью и долговечностью. Используются вместо давно устаревших и непрактичных маслянных ванн.

  • Клино-ременная передача
    Состоит из клиновых ремней, ведущего и ведомого шкивов. Передает крутящий момент с вала электродвигателя на промежуточный вал вентилятора.

  • Электродвигатель АИР для улитки ВЦ 4-76 №16 схема 5
    Электродвигатель устанавливается на салазках на станине. Салазки позволяют регулировать натяжение ремней изменением позиции двигателя. Для комплектации ВЦ 4-76-16 по схеме исполнения №5 подходят двигатели мощностью от 45 до 132 кВт с частотой вращения 1000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.

  • Рама вентилятора (станина)
    Рама металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия, которые также могут быть использованы для установки вентилятора на виброизоляторы.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВЦ 4-76 16
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.

  • Нержавеющая сталь
    Коррозионностойкое исполнение. Используется в случаях, когда радиальный вентилятор работает в условиях с повышенной агрессивностью рабочей среды.


Конструктивное исполнение вентилятора ВЦ 4 76 16

Жаростойкий вентилятор ВЦ 4-76-16 выполненный по схеме №5 и конструктивно устроен так, что передача крутящего момента от электродвигателя на рабочее колесо вентилятора осуществляется через клино-ременную передачу и подшипниковый узел SNR.

Что дает 5-я схема:

  • подбирая размеры шкивов можно корректировать передаточное число и как следствие - частоту вражения рабочего колеса и производительность вентилятора;
  • клиновые ремни способствуют "сглаженному" и безопасному пуску/остановке вентилятора и электродвигателя, что особенно актуально в случае внезапного выхода из строя одного из них.



Преимущества наших вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена
  • 2 года гарантия



Подшипниковый узел SNR

Подшипниковый узел SNR на вентиляторе ВЦ 4-76 №16 по схеме 5

Преимущества подшипниковых узлов SNR (SNR Roulements, Annecy, France)

  • Надежность:
    Качество изготовления подшипника SNR позволяет установить гарантийный срок службы 12 лет с момента ввода в эксплуатацию, с возможностью продления до 18 лет.

  • Защищенность:
    Клас защиты подшипника SNR - IP68. Герметичность такой конструкции обеспечивает защиту и надежное смазывание даже в условиях повышенной влажности и загрязнённости.

  • Оптимальный температурный режим:
    Подшипниковый узел SNR для промышленного вентилятора допускает эксплуатацию в диапазоне граничных температур -40°С...+80°С, а подшипниковый узел SNR для дымососа - в диапазоне температур -50°С...+180°С.


Дополнительные опции

В подшипниковый узел SNR при необходимости можно установить:

  • датчик (PMS P-ABL) автоматического считывания уровня смазки и температурного нагрева смазки;
  • одноточечный лубрикатор (READY BOOSTER), который будет автоматически добавлять смазочный материал в герметичный подшипник при достижении критического уровня, без внешнего вмешательства оператора.



На рынке Украины можно купить вентиляторы с китайскими подшипниковыми узлами, что называется «подешевше». Но как следствие, из-за некачественных подшипников появляется несоосность валов и розбалансировка рабочего колеса. Такая «экономия» тянет за собой большие эксплуатационные затраты на ремонт и транспортировку вентилятора, и главное, простой вашего производства. В этом отношении французкие подшипниковые узлы SNR являются эталоном качества и дополнительной гарантией бесперебойной работы вашего вентилятора.



Рабочее колесо вентилятора ВЦ 4-76 №16

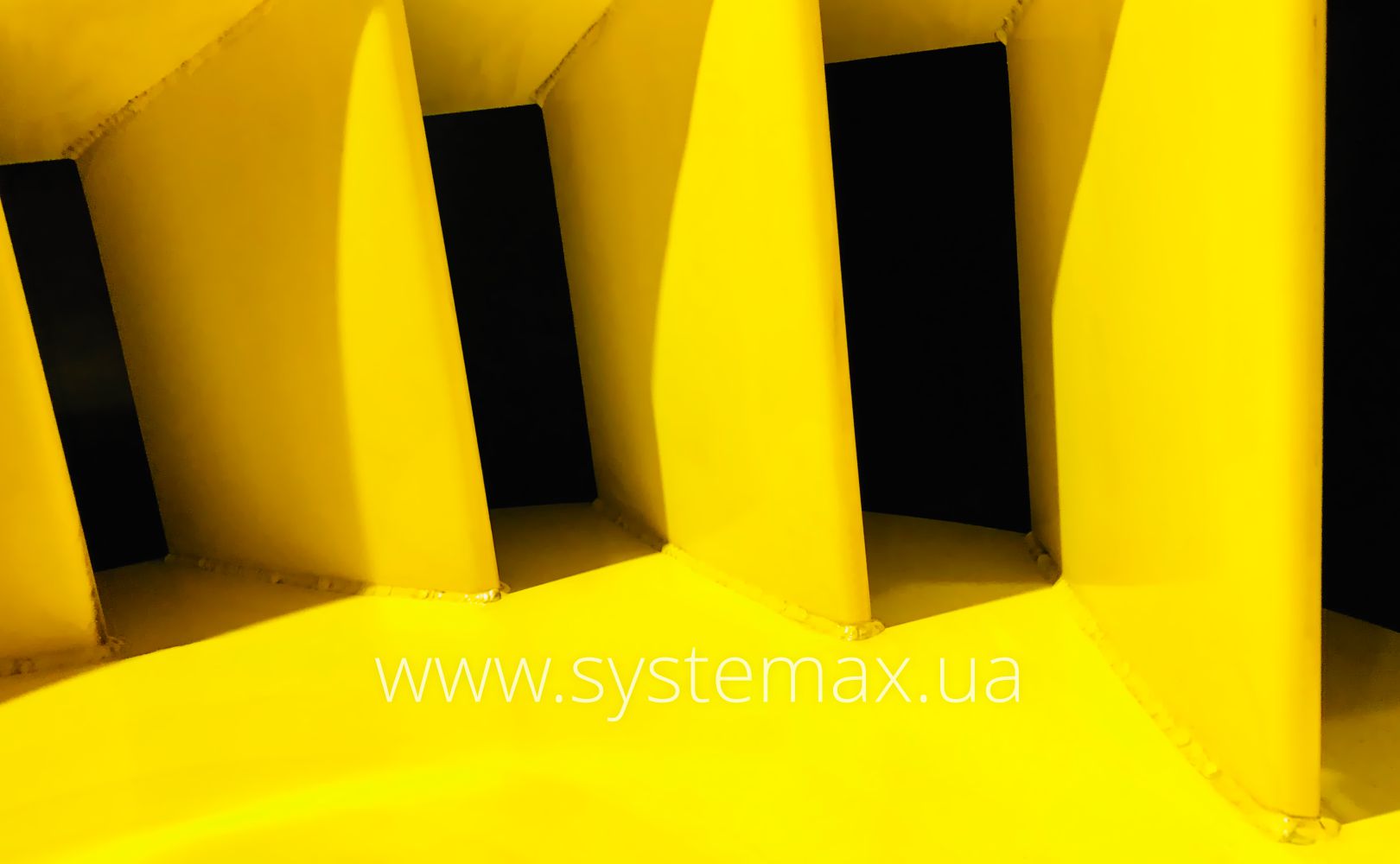

Фото лопаток рабочего колеса центробежного вентилятора ВЦ 4-76-16

Особенности

Рабочее колесо имеет диаметр 1600 мм (D=1,0×Dн) и состоит из 12-ти назад загнутых лопаток. Отличительная особенность - лопатки пустотелые. Благодаря этому конструкция колеса устойчива к температурным деформациям и позволяет вентилятору перемещать рабочую среду с температурой до 160°С.

Изготовленное на заводе рабочее колесо всегда проходит статическую балансировку. Динамическая балансировка проводится уже на полностью собранном вентиляторе.



Габаритные и присоединительные размеры жаростойкого вентилятора ВЦ 4 76 16

Чертеж схемы исполнения 5.1

Чертеж ВЦ 4-76 №16 схема 5.1 - Вид спереди
Чертеж ВЦ 4-76 №16 схема 5.1 - Вид сбоку
Чертеж ВЦ 4-76 №16 схема 5.1 - Вид сверху

Чертеж схемы исполнения 5.2

Чертеж ВЦ 4-76 №16 схема 5.2 - Вид спереди
Чертеж ВЦ 4-76 №16 схема 5.2 - Вид сбоку и сверху


Аэродинамическая характеристика радиального вентилятора ВР 89-76-16 (ВЦ 4-76-16)

Аэродинамика центробежного вентилятора ВЦ 4-76 №16

Поиск рабочей точки ВЦ 4-76 №16: производительность и давление

На графике представлены кривые мощности возможных комплектуемых электродвигателей, а также кривые количества оборотов. Для определения параметров того или иного комплекта вентилятора ВЦ 4-76-16 нужно найти пересечение кривой мощности электродвигателя (кВт) и кривой количества оборотов (об/мин). Точка пересечения и будет являться рабочей точкой вентилятора - соответственно отложив на горизонтальную ось вниз - значение производительности (м³/час) и на вертикальную ось - значение напора (Па).

В случае, если кривая мощности электродвигателя лежит выше кривой количества оборотов, нужно кривую мощности опустить параллельно вниз (взяв по крайним точкам) до пересечения с кривой оборотов, что и будет являться рабочей точкой.

В случае, если кривая мощности лежит ниже чем кривая количества оборотов, то данный электродвигатель не комплектуется с вентилятором, в противном случае он просто не выдержит нагрузки и выйдет из строя.



Если у Вас возникли сложности с определением технических характеристик вентилятора ВЦ 4-76 №16, просто наберите нас на горячую линию +38 (044) 334-44-27 и наши специалисты с радостью помогут Вам!



Вентилятор центробежный ВЦ 4-76 №16 купить в Киеве или с доставкой по Украине

Ознакомиться с информацией об оборудовании и сразу же купить вентилятор ВЦ 4-76-16 сх. 5 можно у нас на сайте. Поделимся небольшим алгоритмом о покупке оборудования.

Первое, что Вам нужно знать, какая расшифровка маркировки, ведь символы обозначают важные особенности агрегата. Вентилятор ВЦ 4-76 16 - центробежный вентилятор, жаростойкий, с диаметром рабочего колеса 1600 мм.

Следующее - просмотреть все варианты возможных электродвигателей и их технические характеристики (производительность, частота вращения, вес и другие). На чертежах схемы исполнения мы изобразили все размеры, следовательно будет легко понять и представить настоящие габариты оборудования. На картинке показано все варианты вращения рабочего колеса вентилятора, остается только определиться, какой Вам нужен.

После того, как Вы определились с выбором можно оформлять заказ онлайн, наши менеджеры сразу же запустят его в обработку.

Усиленный вентилятор из разнородных металлов, дутьевой вентилятор с повышенными параметрами, вытяжной вентилятор с взрывозащищенным электродвигателем - завод производит оборудование с необходимыми вам особенностями. При изготовлении вентилятора ВЦ 4 76 16 используют порошковую покраску (желтый, синий цвета). Замена вентилятора осуществляется на идентичный по техническим параметрам. Вам прилагается паспорт и инструкция по эксплуатации к каждому заказанному Вами вентилятору, где описана установка вентилятора и его монтаж, меры безопасности и особенности использования.

Наши специалисты ежедневно работают и стараются, чтобы предоставить Вам долговечное оборудование. Для нас каждая деталь важна, начиная от качества, заканчивая специализированным обслуживанием клиентов.

Мы ценим Ваш выбор и Ваше время.
