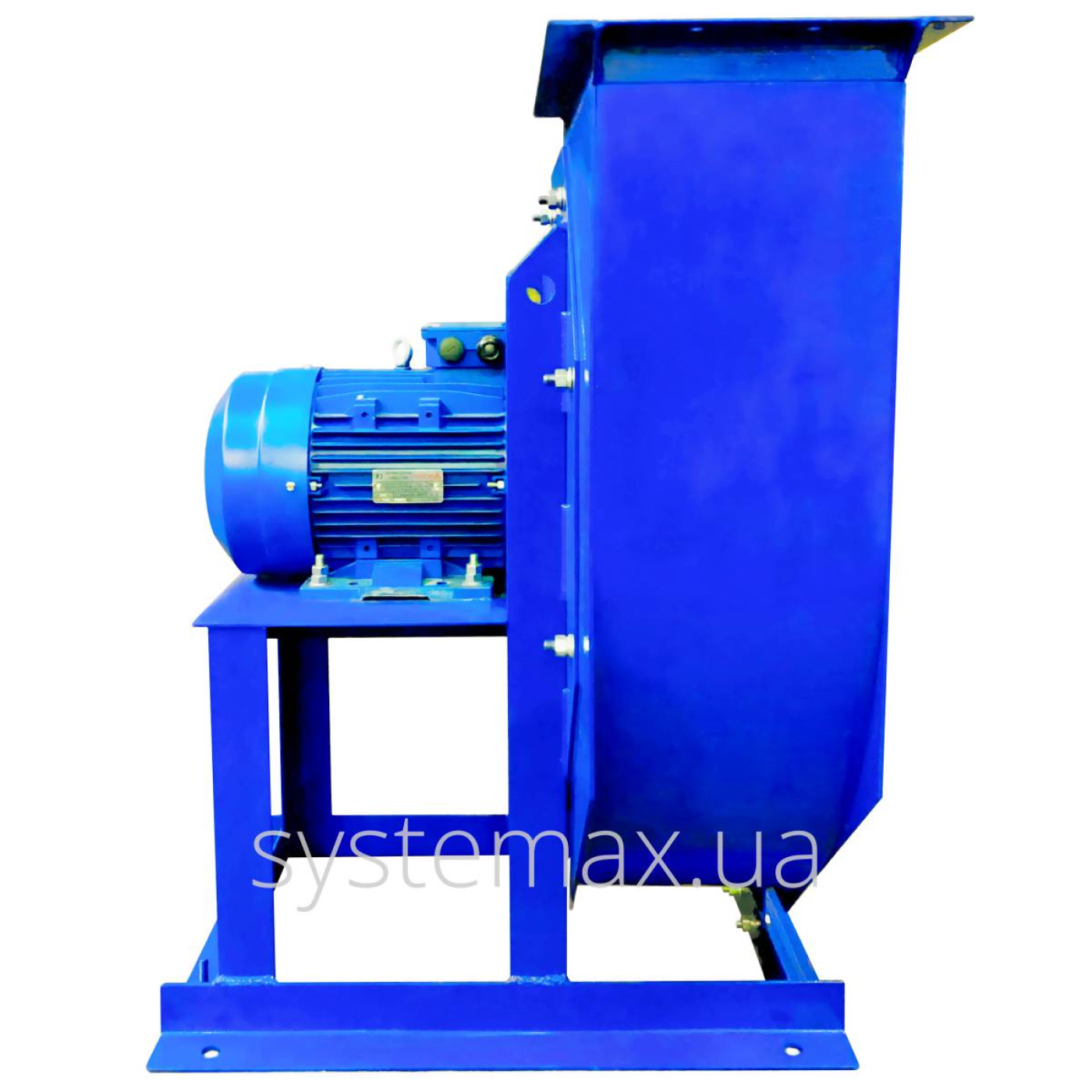

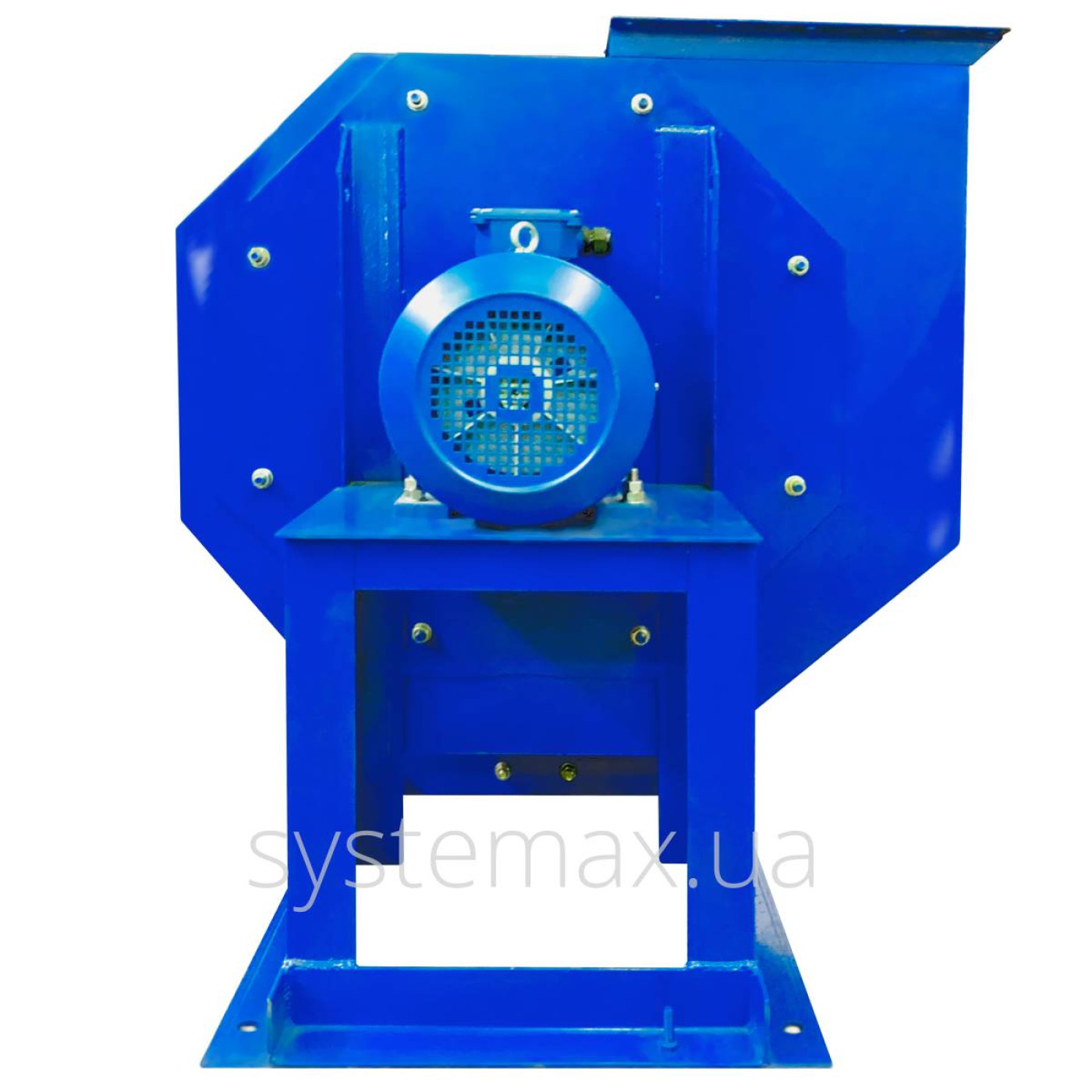

Характеристики пылевого вентилятора ВРП №8 (ВЦП 5-45 №8)

Основные характеристики

  • вентилятор пылевой центробежный (радиальный);
  • материал углеродистая сталь
    (под заказ - алюминий, нержавеющая сталь, разнородные металлы);
  • покраска вентилятора - порошковая;
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • исполнение 1 (рабочее колесо на валу электродвигателя);
  • комплектация электродвигателями мощностью 7,5 ... 30 кВт;
  • диаметр рабочего колеса 800 мм;
  • количество лопаток рабочего колеса 8 шт.;
  • производительность 7000 ... 25000 м³/час;
  • рабочее давление 800 ... 2550 Па;
  • температура рабочей среды до 80°С;
  • напряжение сети 380 В.

Применение и аналоги пылевого вентилятора ВРП 8

ВРП-8 на заводе СИСТЕМАКС изготавливается в соответствии с условиями ТУ У 29.2-41569120-01-2017. Применяется как вентилятор для стружки, опилок, шелухи, пыли для транспортировки в системы очистки/отделения мелко и крупнодисперсных составляющих пыле-газо-вохдушной смеси.

Наиболее распространенные модели среди производителей вентиляционного оборудования в Украине:

  • ВРП №8   (ВРП 8)
  • ВРП 100-45 №8   (ВРП 100-45-8)
  • ВЦП 5-45 №8   (ВЦП 5-45-8)


Направление вращения вентилятора ВЦП 5-45-8 и углы поворота корпуса улитки

Направление и угол поворота корпуса пылевого вентилятора ВЦП 5 45 8 (ВРП 100 45 8)

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦП 5-45 №8 (правый)
ЛЕВ - левое вращение вентилятора: ВЦП 5-45 №8 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦП 5-45 8

Все центробежные вентиляторы ВЦП 5-45 8 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технические параметры ВРП 8 (ВЦП 5-45 8)

Пылевой
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Вес Габаритные размеры
Длина × Ширина × Высота
Марка Мощность Частота вращения Производительность Давление
кВт об/мин м³/ч Па кг мм
ВРП №8
Схема 1
АИР132М6 7,5 1 000 15 000 800 351 960×1220×1280
АИР160S6 11 1 000 16 300 800 415
АИР132М4 11 1 500 7 000 2 550 350
АИР160S4 15 1 500 12 000 2 480 415
АИР160М4 18,5 1 500 17 200 2 320 432
АИР180S4 22 1 500 20 000 1 900 450
АИР180М4 30 1 500 25 000 1 500 480


Конструктивные особенности ВРП 8 (ВЦП 5 45 8)

Узлы вентилятора ВРП №8

  • Корпус вентилятора ВРП №8 (улитка)

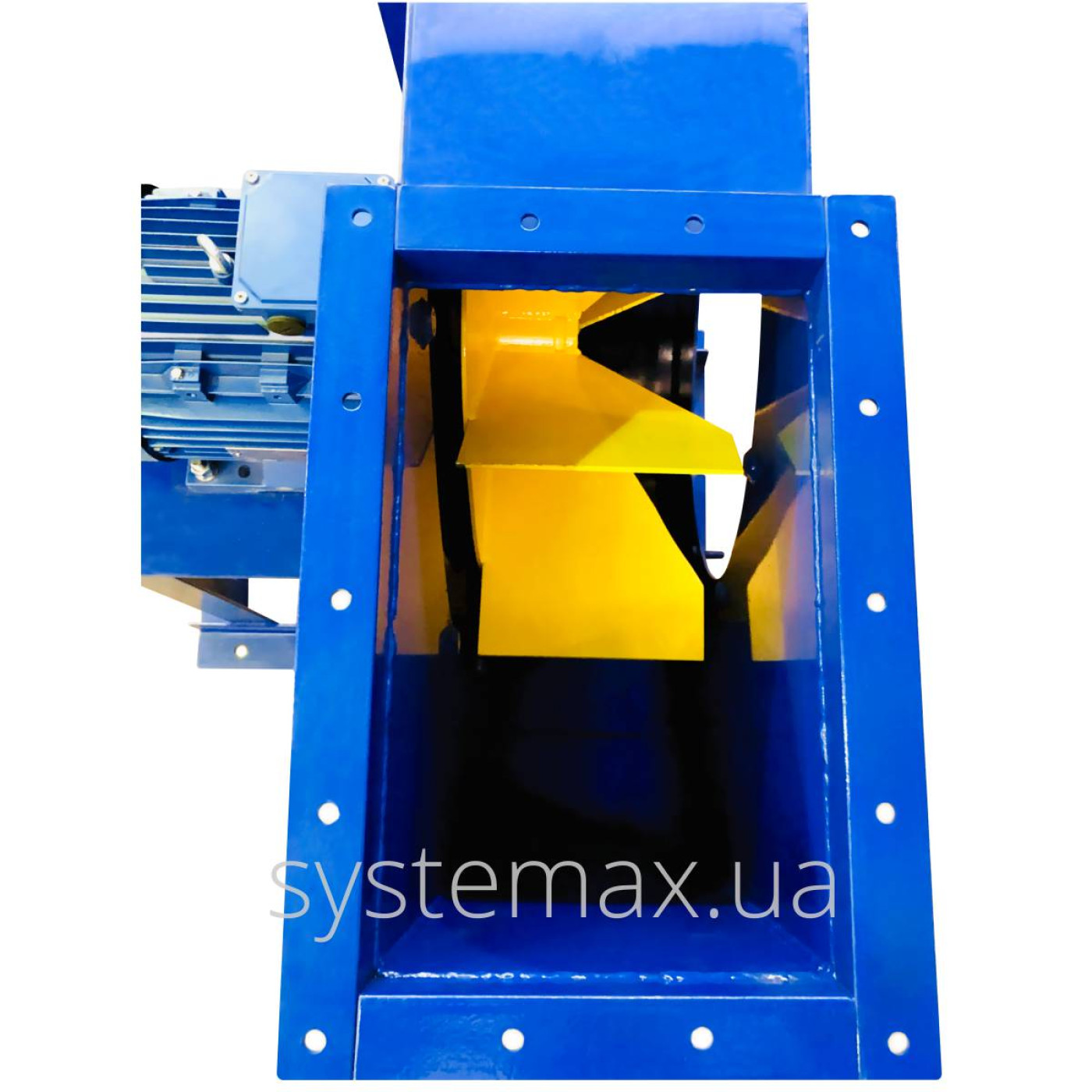

    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха из вентилятора согласно ГОСТ 5976. Количество углов поворота корпуса соответствуют количеству отверстий под присоединительные болты в задней съемной стенке корпуса.

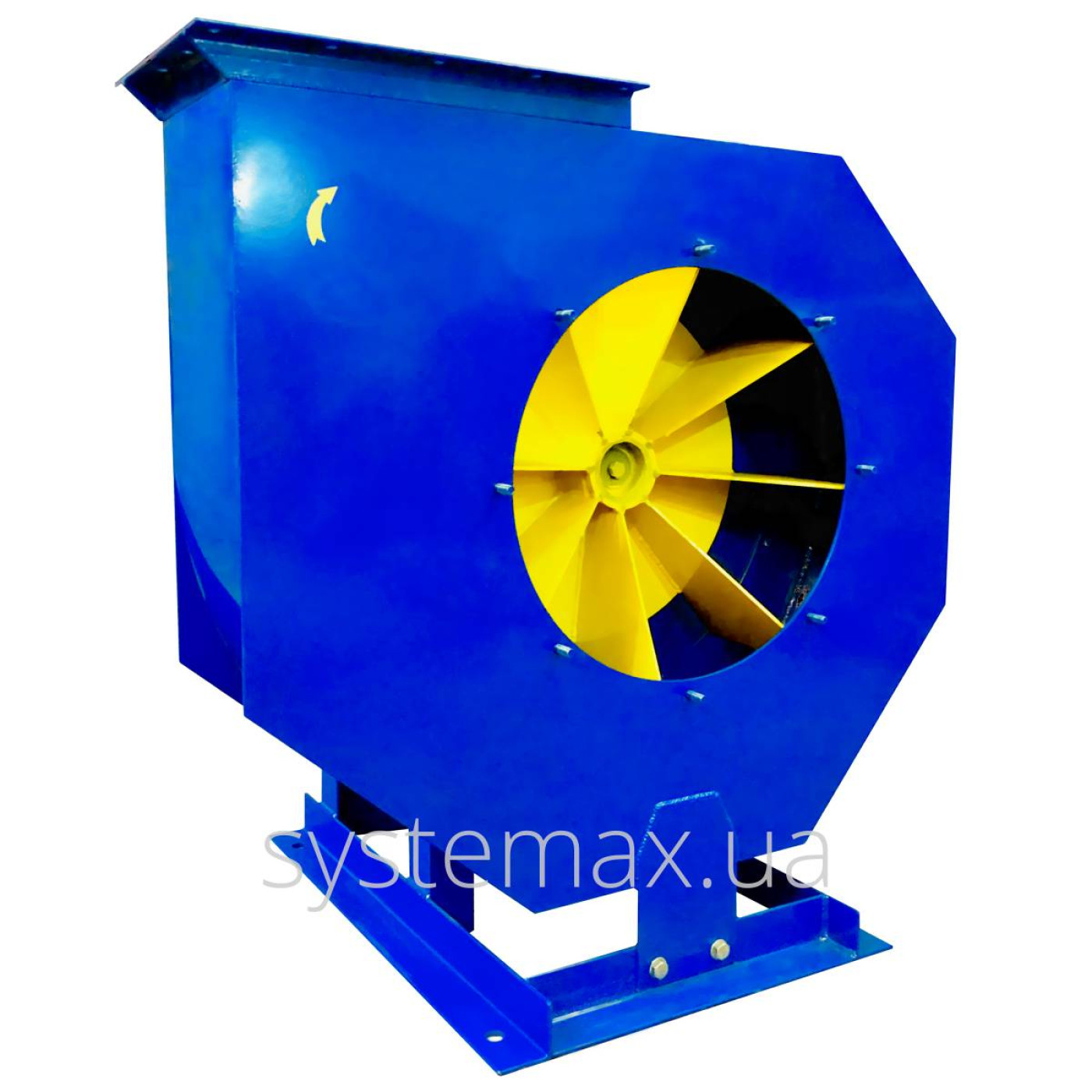

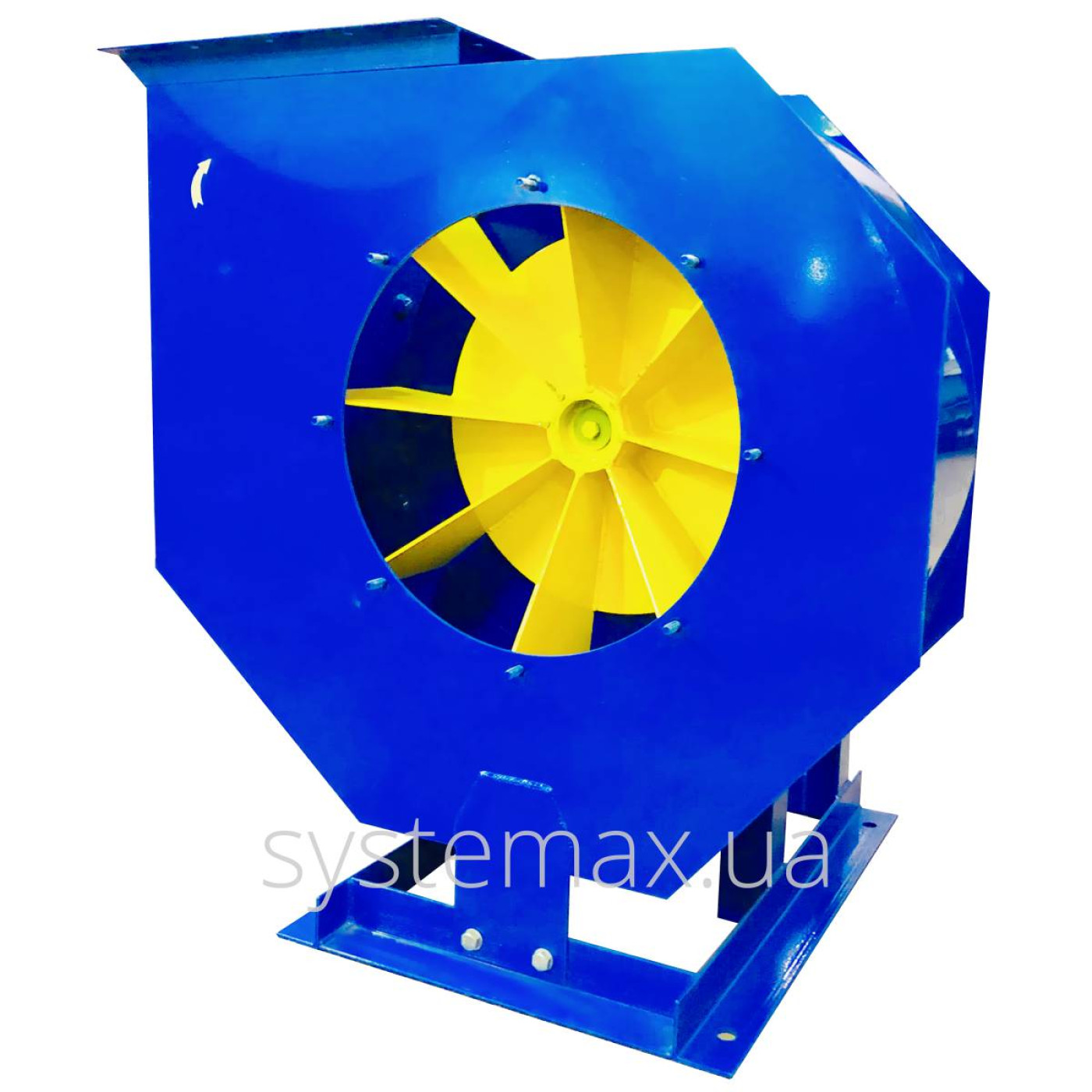

  • Рабочее колесо вентилятора ВРП №8
    Рабочее колесо металлическое, сварное. Насаживается непосредственно на вал электродвигателя. Имеет 8 прямых лопаток. Статически и динамически сбалансированное.

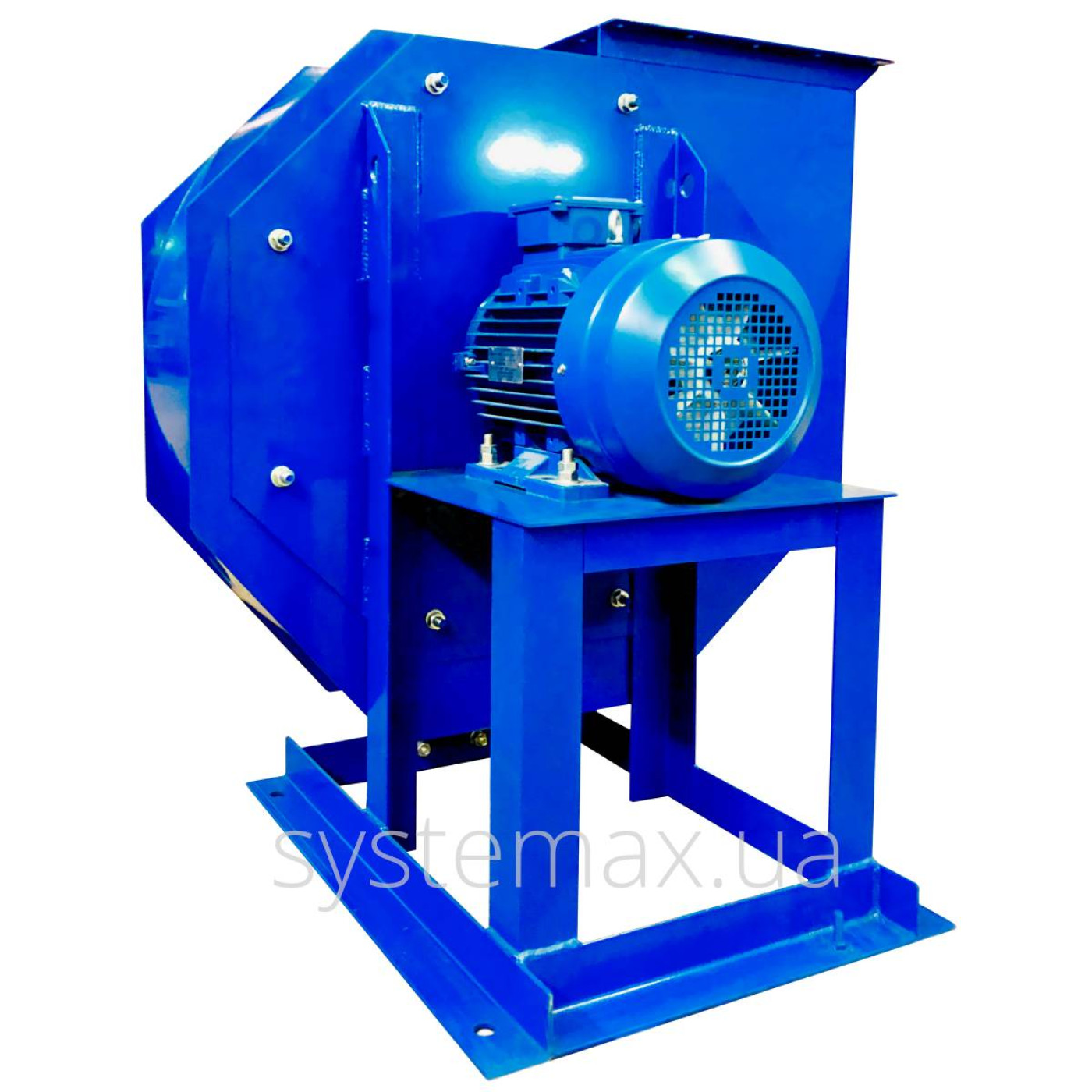

  • Электродвигатель АИР для улитки ВРП №8
    Электродвигатель устанавливается на станине (двигатель на лапах), или, в отдельных случаях, может крепиться к корпусу вентилятора (двигатель с фланцем). Для комплектации ВЦП 5-45-8 подходят двигатели мощностью 7,5 и 11 кВт с частотой вращения 1000 об/мин и двигатели от 11 до 30 кВт с частотой 1500 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию пылевого вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.

  • Станина вентилятора (рама)
    Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия. При необходимости вентилятор можно ставить на виброизоляторы.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВРП-8
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.

  • Нержавеющая сталь
    Коррозионностойкое исполнение. Используется в случаях, когда пылевой вентилятор работает в условиях с повышенной агрессивностью рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение. Используется на объектах с высокими требованиями по взрывобезопасности и где очень высокая вероятность воспламенения перемещаемой пыле-газо-воздушной смеси.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение. Все аналогично предыдущему пункту. Основное отличие исполнения из алюминиевых сплавов от разнородных металлов - это 100% гарантия взрывозащищенности и свободное прохождение по всем государственным нормам, стандартам и требованиям по взрывобезопасности. Но есть и болезненный для многих "подводный камень" - ЦЕНА. Пылевой вентилятор из алюминия гораздо дороже от вентилятора из разнородных металлов - ориентировочно в 3-4 раза.



Конструктивное исполнение вентилятора ВЦП 5-45 8

Для пылевика ВЦП 5-45 8 (ВРП 100-45 8) предусмотрено Исполнение 1 (Схема 1) - рабочее колесо центробежного вентилятора насажено непосредственно на вал электродвигателя.



Преимущества наших пылевых вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена
  • 2 года гарантия

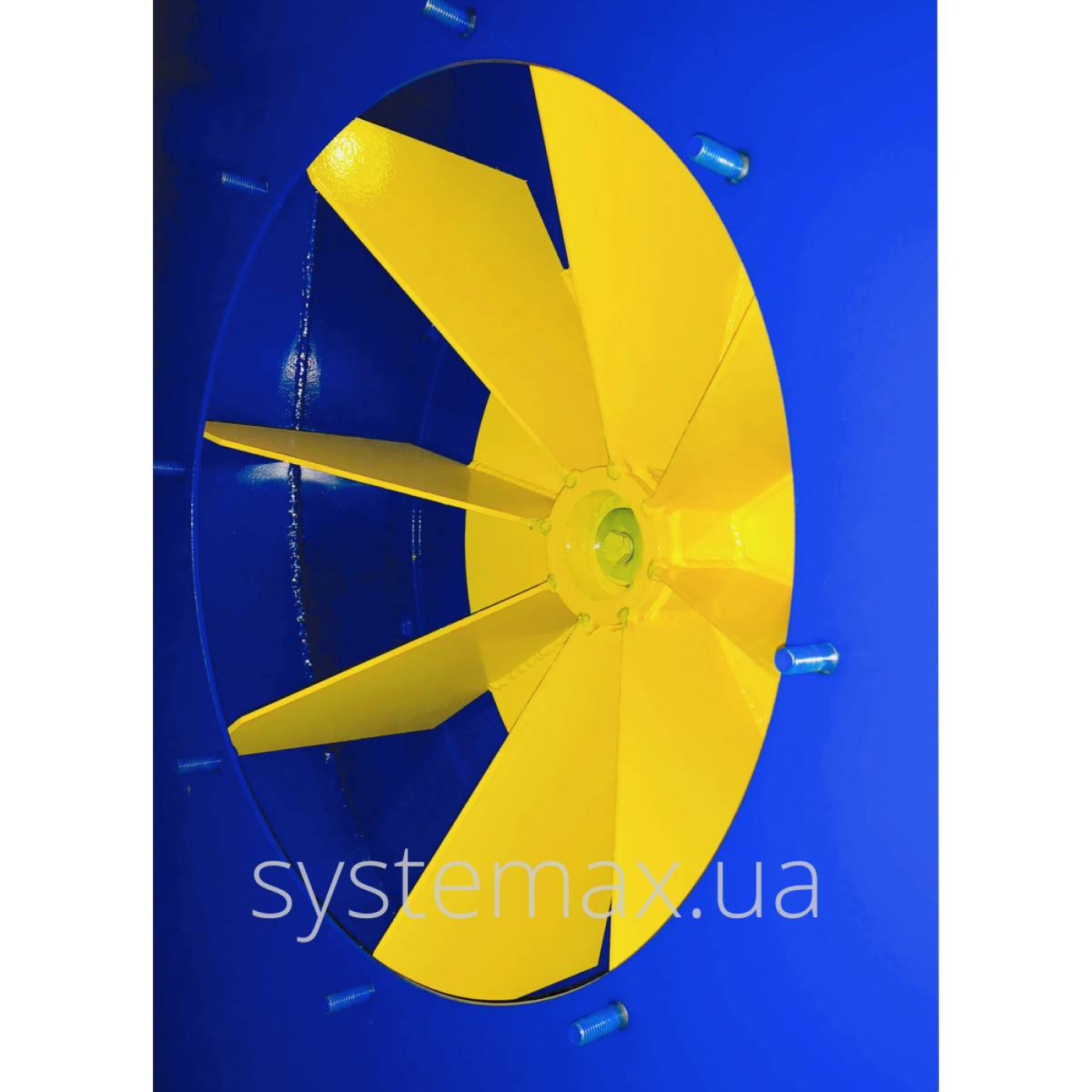

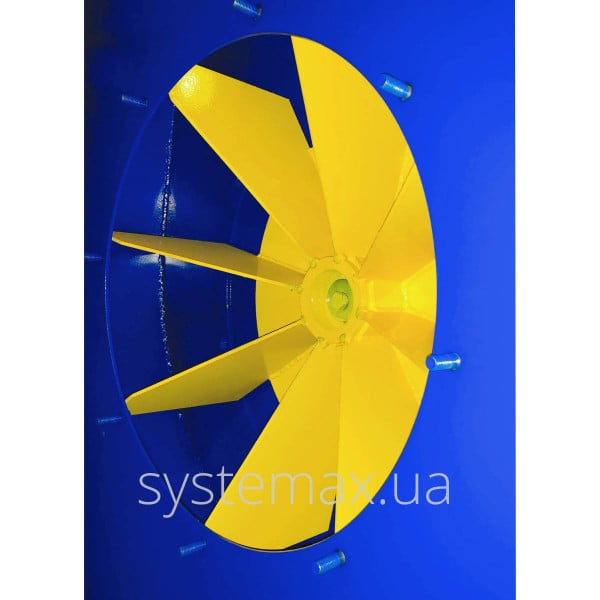

Рабочее колесо (крыльчатка) вентилятора ВЦП 5-45 №8

Фото рабочего колеса пылевого вентилятора ВРП (ВЦП 5-45), крыльчатка

Особенности

В базовом исполнении рабочее колесо изготавливается из углеродистой стали и покрывается полимерно-порошковой краской. Конструкцию составляют:

  • прямые лопатки, 8 шт.;
  • ступица;
  • усиливающий задний диск.


Диаметр рабочего колеса 800 мм (D=1,0×Dн). Бывают модификации с большим и меньшим диаметром на 5% и 10%, но изготавливаются только под заказ.

Изготовленное колесо всегда проходит статическую балансировку. Динамическая балансировка проводится на полностью собранном вентиляторе.



Габаритные и присоединительные размеры пылевого вентилятора ВРП-8 (ВЦП 5-45-8)

Чертеж схемы исполнения №1

Пылевой вентилятор ВЦП 5-45 №8 схема 1 чертеж: вид спереди
Пылевой вентилятор ВЦП 5-45 №8 схема 1 чертеж: вид сбоку
Пылевой вентилятор ВЦП 5-45 №8 схема 1 чертеж: выхлопной патрубок
Пылевой вентилятор ВЦП 5-45 №8 схема 1 чертеж: вид сверху
Пылевой вентилятор ВЦП 5-45 №8 схема 1 чертеж: крепление к постаменту


График (диаграмма) аэродинамики ВЦП 5-45 №8

Аэродинамическая характеристика вентилятора ВРП 8 (ВЦП 5-45 №8) - диаграмма, график

Условные обозначения

Q - производительность по воздуху, 10³ м³/ч;
Pv - полное давление, Па;
η - коэффициент полезного действия (КПД);
N - потребляемая мощность двигателя, кВт;
n - частота вращения рабочего колеса, об/мин;
U - окружная скорость рабочого колеса, м/с;


Где купить пылевой вентилятор ВРП №8

Центробежные пылевые вентиляционные агрегаты ВРП 8 (ВЦП 5-45 8) производятся в Украине на заводе ПК СИСТЕМАКС. Качество изготовления вентиляторов на очень высоком уровне: идеально отбалансированные рабочие колеса, минимальные зазоры между входящим патрубком и рабочим колесом, улучшенные показатели продуктивности и КПД, порошковая покраска. Каждый вентилятор проходит обязательную проверку в отделе контроля качества и полностью соответствует стандартам ГОСТ. Гарантия на такой вентилятор составляет 2 года.

Изготовление и продажа вентиляционного оборудования производства ПК СИСТЕМАКС осуществляется как для предприятий внутреннего рынка Украины, так и на экспорт в страны Европы, СНГ, Ближнего востока и Африки. Купить ВРП-8 в Украине в розницу и оптом можно напрямую с завода-производителя (без посредников). Паспорт на продукцию, а также вся сопутствующая техническая, юридическая и бухгалтерская документация предоставляется в обязательном порядке.

Промышленные пылевые вентиляторы ВРП-8 всегда поддерживаются в достаточном количестве на складах компании СИСТЕМАКС. Поэтому, если у Вас возникла необходимость в приобретении данного вида оборудования - купить ВРП 8 (ВЦП 5-45-8) вентилятор радиальный пылевой проблем не составит. Для этого звоните по тел. +38 (044) 383-27-33, или оформляйте он-лайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту office@systemax.ua. Заказ будет принят и обработан сразу же. А если понадобится консультация - с радостью поможем!

Компания-производитель ПК СИСТЕМАКС предлагает самые выгодные условия по цене, срокам поставки и условиям оплаты на все вентиляторы. Для постоянных заказчиков всегда действуют накопительные скидки.
