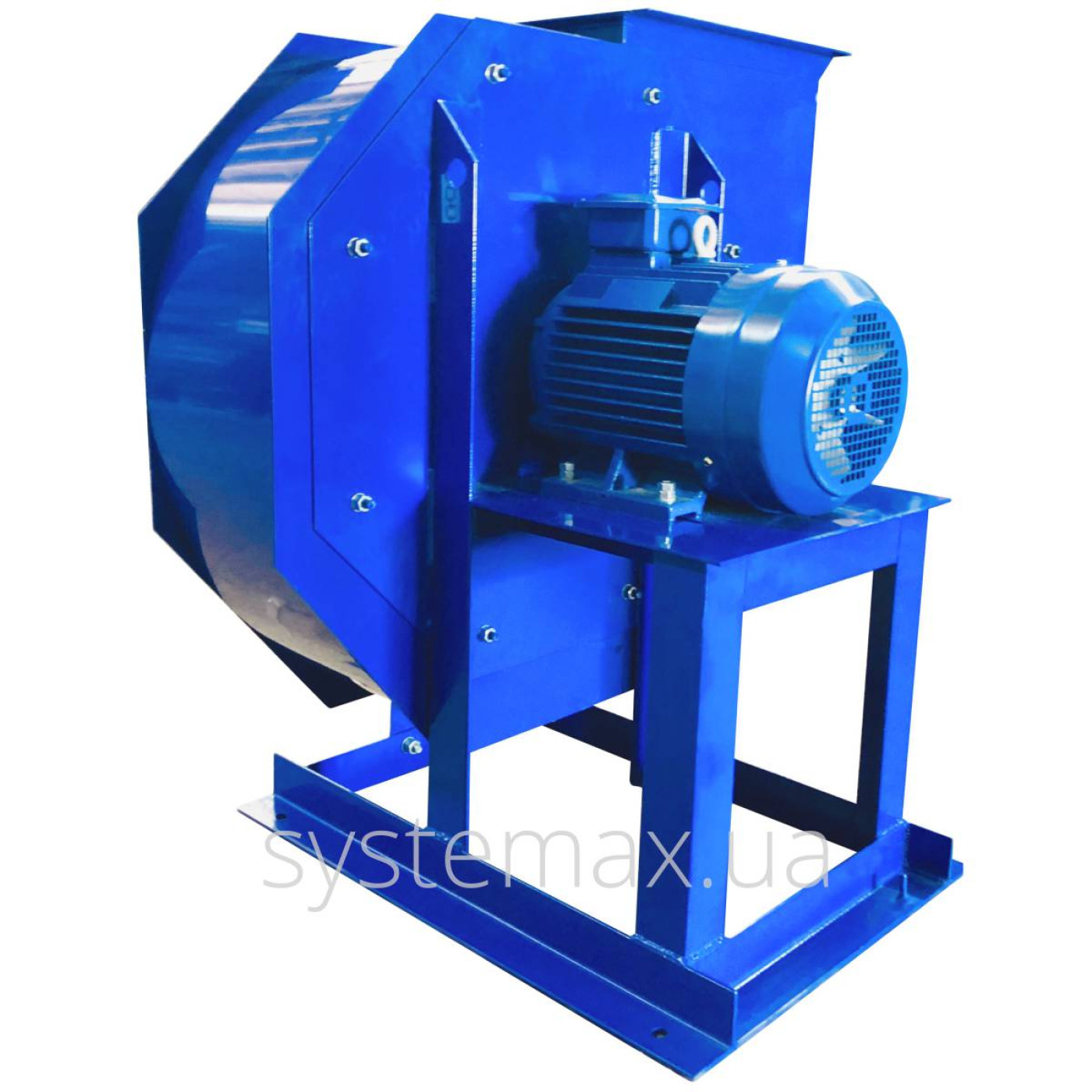

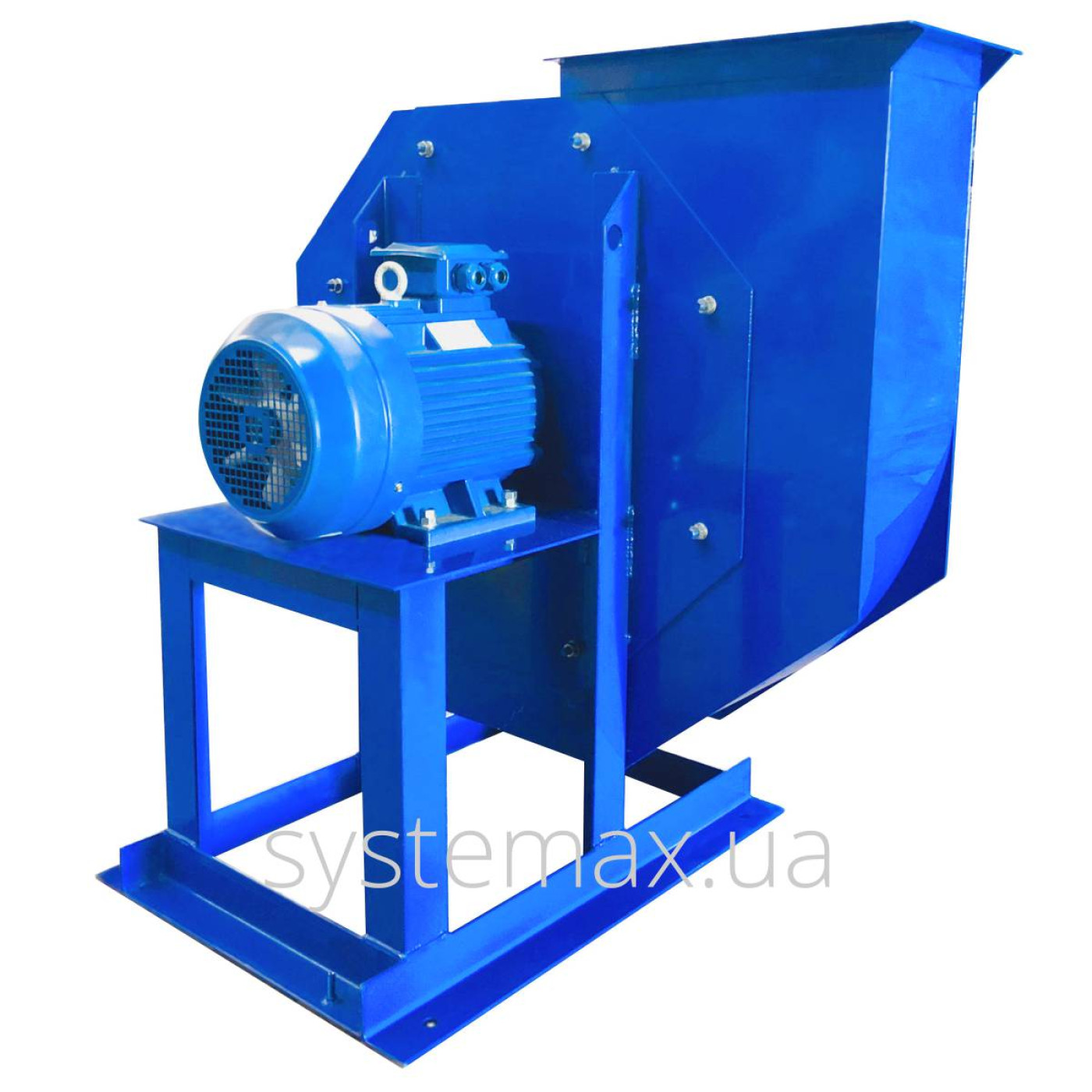

Характеристики пылевого вентилятора ВРП №5 (ВЦП 5-45 №5)
Основные характеристики
- вентилятор пылевой центробежный (радиальный);
- материал углеродистая сталь
(под заказ - алюминий, нержавеющая сталь, разнородные металлы); - покраска вентилятора - порошковая;
- возможность поворота улитки с шагом 45°;
- вращение рабочего колеса левое или правое;
- исполнение 1 (рабочее колесо на валу электродвигателя);
- комплектация электродвигателями мощностью 2,2 ... 22 кВт;
- диаметр рабочего колеса 500 мм;
- количество лопаток рабочего колеса 8 шт.;
- производительность 5500 ... 12300 м³/час;
- рабочее давление 670 ... 3400 Па;
- температура рабочей среды до 80°С;
- напряжение сети 380 В.
Применение и аналоги пылевого вентилятора ВРП 5
ВРП-5 на заводе СИСТЕМАКС изготавливается в соответствии с условиями ТУ У 29.2-41569120-01-2017. Применяется как вентилятор для стружки, опилок, шелухи, пыли для транспортировки в системы очистки/отделения мелко и крупнодисперсных составляющих пыле-газо-вохдушной смеси.
Наиболее распространенные модели среди производителей вентиляционного оборудования в Украине:
- ВРП №5 (ВРП 5)
- ВРП 100-45 №5 (ВРП 100-45-5)
- ВЦП 5-45 №5 (ВЦП 5-45-5)

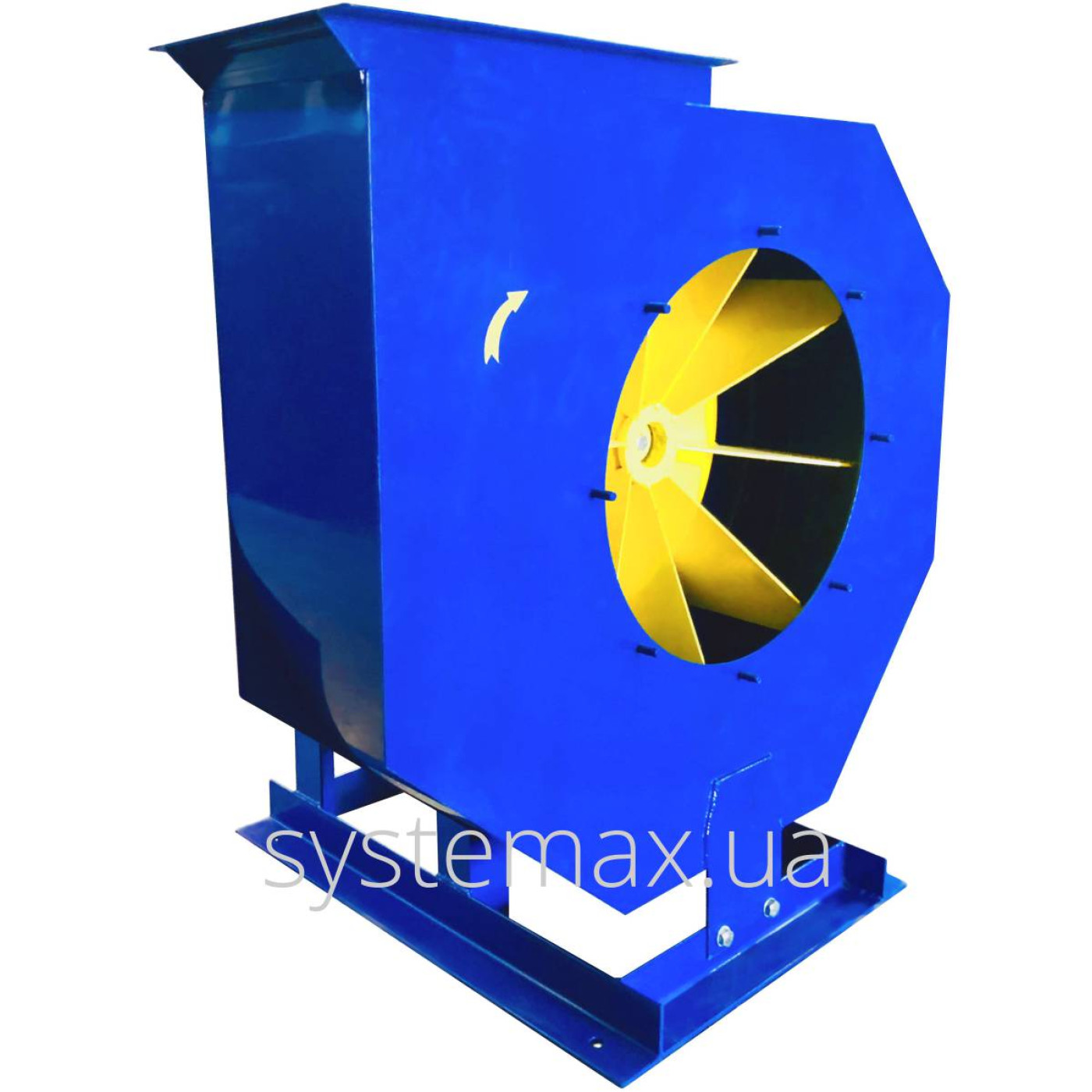

Направление вращения вентилятора ВЦП 5-45-5 и углы поворота корпуса улитки
Обозначения на схеме
ПР - правое вращение вентилятора: ВЦП 5-45 №5 (правый)
ЛЕВ - левое вращение вентилятора: ВЦП 5-45 №5 (левый)
0°...315° - угол поворота корпуса вентилятора
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:
- вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
- вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки
Углы поворота корпуса ВЦП 5-45 5
Все центробежные вентиляторы ВЦП 5-45 5 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технические параметры ВРП 5 (ВЦП 5-45 5)
| Пылевой вентилятор |
Электродвигатель | Параметры вентилятора в рабочей зоне | Вес | Габаритные размеры Длина × Ширина × Высота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Мощность | Частота вращения | Производительность | Давление | |||
| кВт | об/мин | м³/ч | Па | кг | мм | ||
| ВРП №5 Схема 1 |
АИР90L4 | 2,2 | 1 500 | 5 500 | 670 | 102 | 708×774×819 |
| АИР100S4 | 3 | 1 500 | 6 000 | 700 | 106 | ||
| АИР100L4 | 4 | 1 500 | 6 400 | 700 | 122 | ||
| АИР112М2 (*) | 7,5 | 3 000 | 6 000 | 2 700 | 134 | ||
| АИР132М2 (*) | 11 | 3 000 | 6 900 | 3 100 | 139 | ||
| АИР160S2 (*) | 15 | 3 000 | 9 000 | 3 400 | 201 | ||
| АИР160М2 | 18,5 | 3 000 | 11 000 | 2 700 | 215 | ||
| АИР180S2 | 22 | 3 000 | 12 300 | 2 500 | 235 | ||
Конструктивные особенности ВРП 5 (ВЦП 5 45 5)
Узлы вентилятора ВРП №5

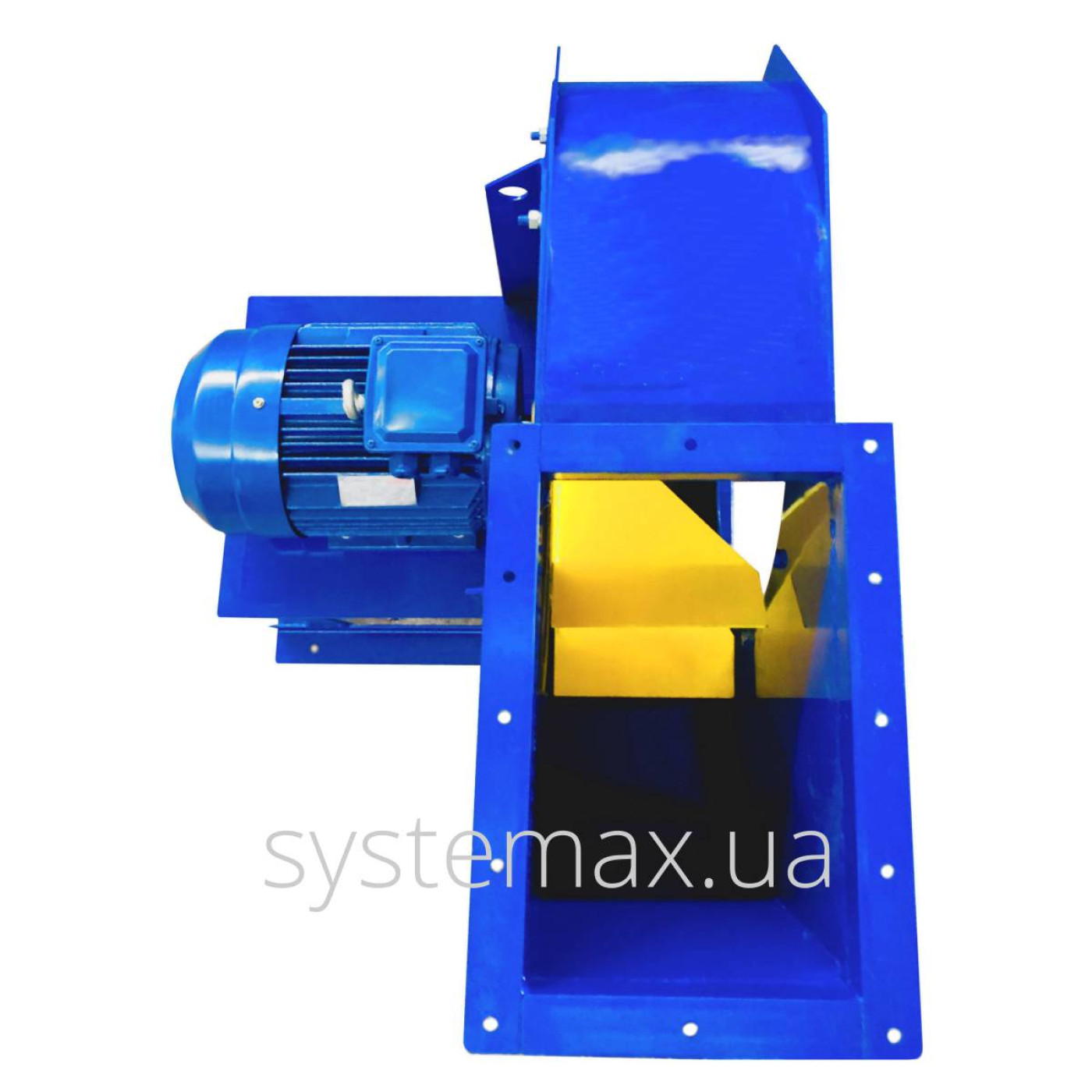

- Корпус вентилятора ВРП №5 (улитка)
Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха из вентилятора согласно ГОСТ 5976. Количество углов поворота корпуса соответствуют количеству отверстий под присоединительные болты в задней съемной стенке корпуса.

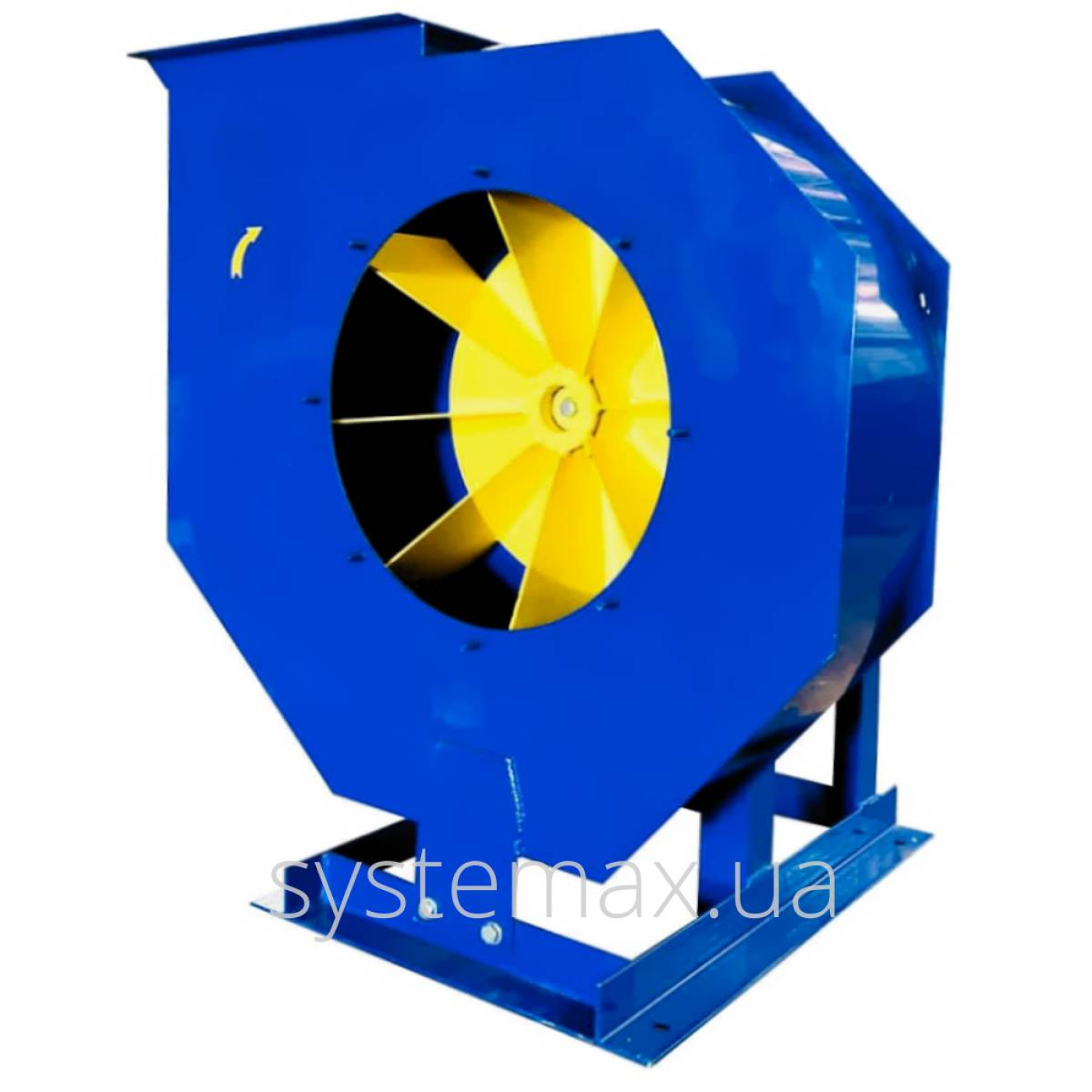

- Рабочее колесо вентилятора ВРП №5
Рабочее колесо металлическое, сварное. Насаживается непосредственно на вал электродвигателя. Имеет 8 прямых лопаток. Статически и динамически сбалансированное.

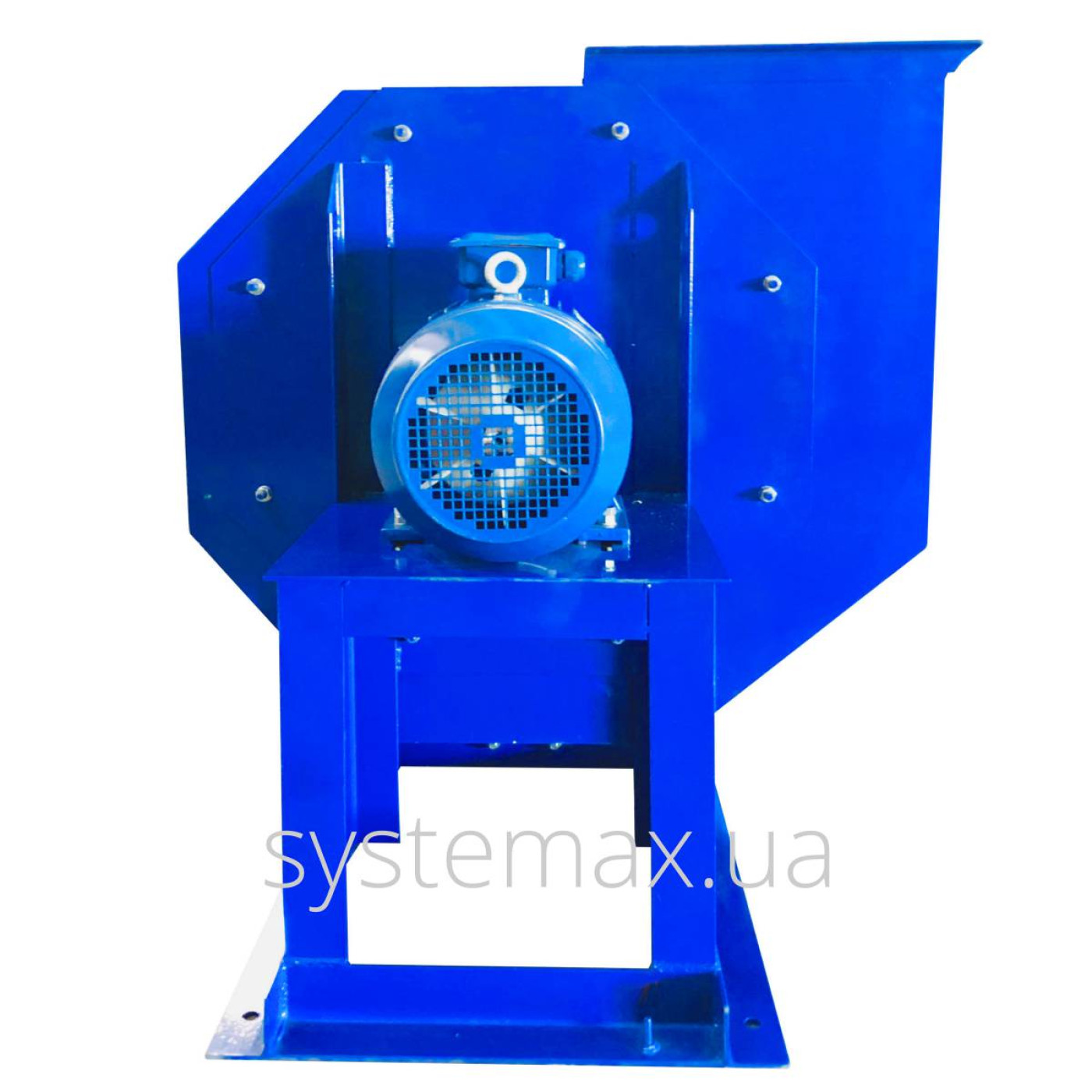

- Электродвигатель АИР для улитки ВРП №5
Электродвигатель устанавливается на станине (двигатель на лапах), или, в отдельных случаях, может крепиться к корпусу вентилятора (двигатель с фланцем). Для комплектации ВЦП 5-45-5 подходят двигатели мощностью от 2,2 до 4 кВт с частотой вращения 1500 об/мин и двигатели от 7,5 до 22 кВт с частотой 3000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию пылевого вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.
- Станина вентилятора (рама)
Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия. При необходимости вентилятор можно ставить на виброизоляторы.
ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВРП-5
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ
Материал корпуса и рабочего колеса
- Углеродистая сталь
Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.
- Нержавеющая сталь
Коррозионностойкое исполнение. Используется в случаях, когда пылевой вентилятор работает в условиях с повышенной агрессивностью рабочей среды.
- Разнородные металлы
Взрывозащищенное исполнение. Используется на объектах с высокими требованиями по взрывобезопасности и где очень высокая вероятность воспламенения перемещаемой пыле-газо-воздушной смеси.
- Алюминиевые сплавы
Взрывозащищенное исполнение. Все аналогично предыдущему пункту. Основное отличие исполнения из алюминиевых сплавов от разнородных металлов - это 100% гарантия взрывозащищенности и свободное прохождение по всем государственным нормам, стандартам и требованиям по взрывобезопасности. Но есть и болезненный для многих "подводный камень" - ЦЕНА. Пылевой вентилятор из алюминия гораздо дороже от вентилятора из разнородных металлов - ориентировочно в 3-4 раза.
Конструктивное исполнение вентилятора ВЦП 5-45 5
Для пылевика ВЦП 5-45 5 (ВРП 100-45 5) предусмотрено Исполнение 1 (Схема 1) - рабочее колесо центробежного вентилятора насажено непосредственно на вал электродвигателя.
Преимущества наших пылевых вентиляторов
- надежность конструкции
- увеличенная производительность
- низкие эксплуатационные затраты
- высокое качество используемых материалов
- высокая точность балансировки рабочего колеса
- комплектация качественными электродвигателями
- порошковая покраска узлов вентилятора
- доступная цена
- 2 года гарантия

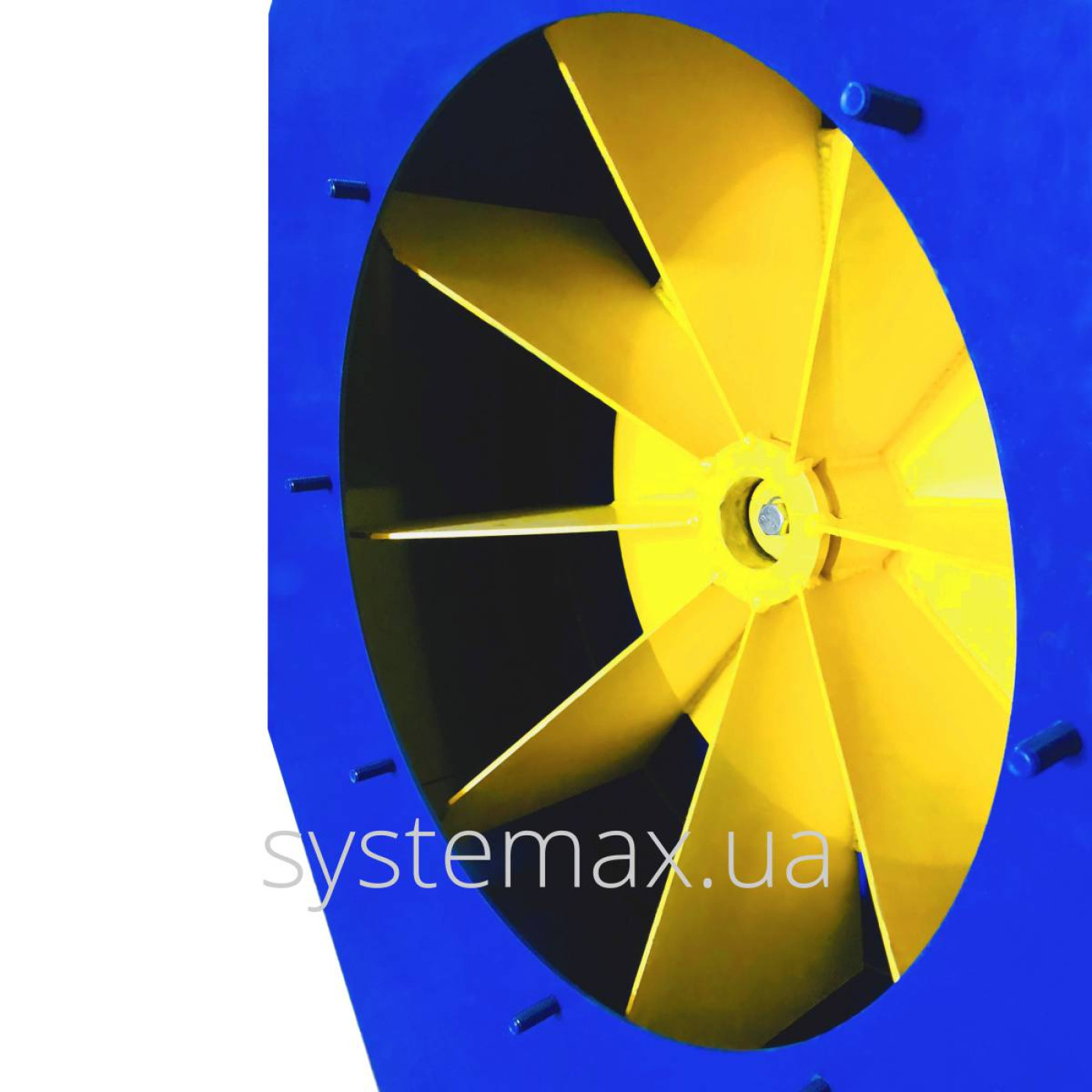

Рабочее колесо (крыльчатка) вентилятора ВЦП 5-45 №5
Особенности
В базовом исполнении рабочее колесо изготавливается из углеродистой стали и покрывается полимерно-порошковой краской. Конструкцию составляют:
- прямые лопатки, 8 шт.;
- ступица;
- усиливающий задний диск.
Диаметр рабочего колеса 500 мм (D=1,0×Dн). Бывают модификации с большим и меньшим диаметром на 5% и 10%, но изготавливаются только под заказ.
Изготовленное колесо всегда проходит статическую балансировку. Динамическая балансировка проводится на полностью собранном вентиляторе.
Габаритные и присоединительные размеры пылевого вентилятора ВРП-5 (ВЦП 5-45-5)
Чертеж схемы исполнения №1
График (диаграмма) аэродинамики ВЦП 5-45 №5
Условные обозначения
| Q | - | производительность по воздуху, 10³ м³/ч; |
| Pv | - | полное давление, Па; |
| η | - | коэффициент полезного действия (КПД); |
| N | - | потребляемая мощность двигателя, кВт; |
| n | - | частота вращения рабочего колеса, об/мин; |
| U | - | окружная скорость рабочого колеса, м/с; |
Где купить пылевой вентилятор ВРП №5
Центробежные пылевые вентиляционные агрегаты ВРП 5 (ВЦП 5-45 5) производятся в Украине на заводе ПК СИСТЕМАКС. Качество изготовления вентиляторов на очень высоком уровне: идеально отбалансированные рабочие колеса, минимальные зазоры между входящим патрубком и рабочим колесом, улучшенные показатели продуктивности и КПД, порошковая покраска. Каждый вентилятор проходит обязательную проверку в отделе контроля качества и полностью соответствует стандартам ГОСТ. Гарантия на такой вентилятор составляет 2 года.
Изготовление и продажа вентиляционного оборудования производства ПК СИСТЕМАКС осуществляется как для предприятий внутреннего рынка Украины, так и на экспорт в страны Европы, СНГ, Ближнего востока и Африки. Купить ВРП-5 в Украине в розницу и оптом можно напрямую с завода-производителя (без посредников). Паспорт на продукцию, а также вся сопутствующая техническая, юридическая и бухгалтерская документация предоставляется в обязательном порядке.
Промышленные пылевые вентиляторы ВРП-5 всегда поддерживаются в достаточном количестве на складах компании СИСТЕМАКС. Поэтому, если у Вас возникла необходимость в приобретении данного вида оборудования - купить ВРП 5 (ВЦП 5-45-5) вентилятор радиальный пылевой проблем не составит. Для этого звоните по тел. +38 (044) 334-44-27, или оформляйте он-лайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту office@systemax.ua. Заказ будет принят и обработан сразу же. А если понадобится консультация - с радостью поможем!
Компания-производитель ПК СИСТЕМАКС предлагает самые выгодные условия по цене, срокам поставки и условиям оплаты на все вентиляторы. Для постоянных заказчиков всегда действуют накопительные скидки.
Мы ценим Ваш выбор.
