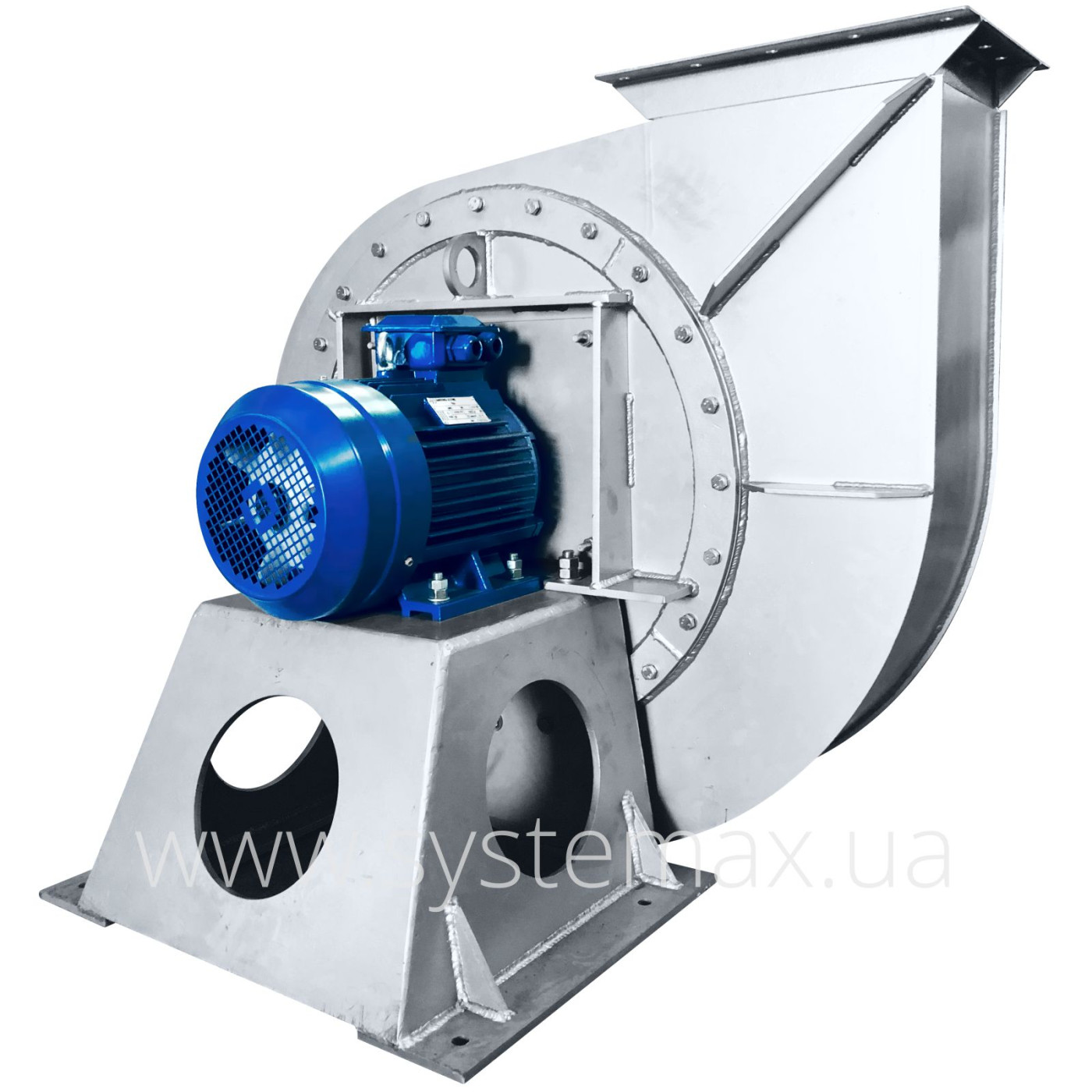

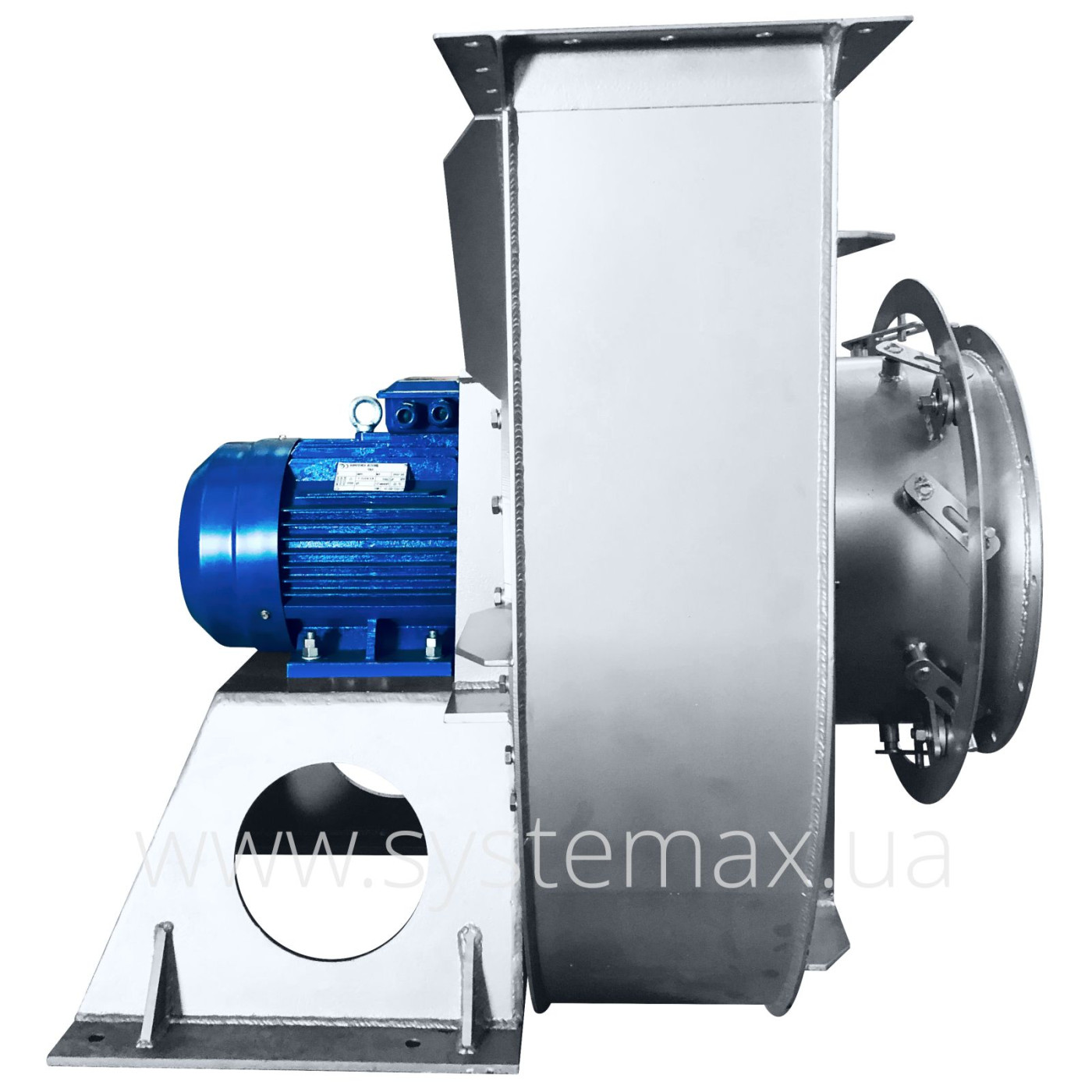

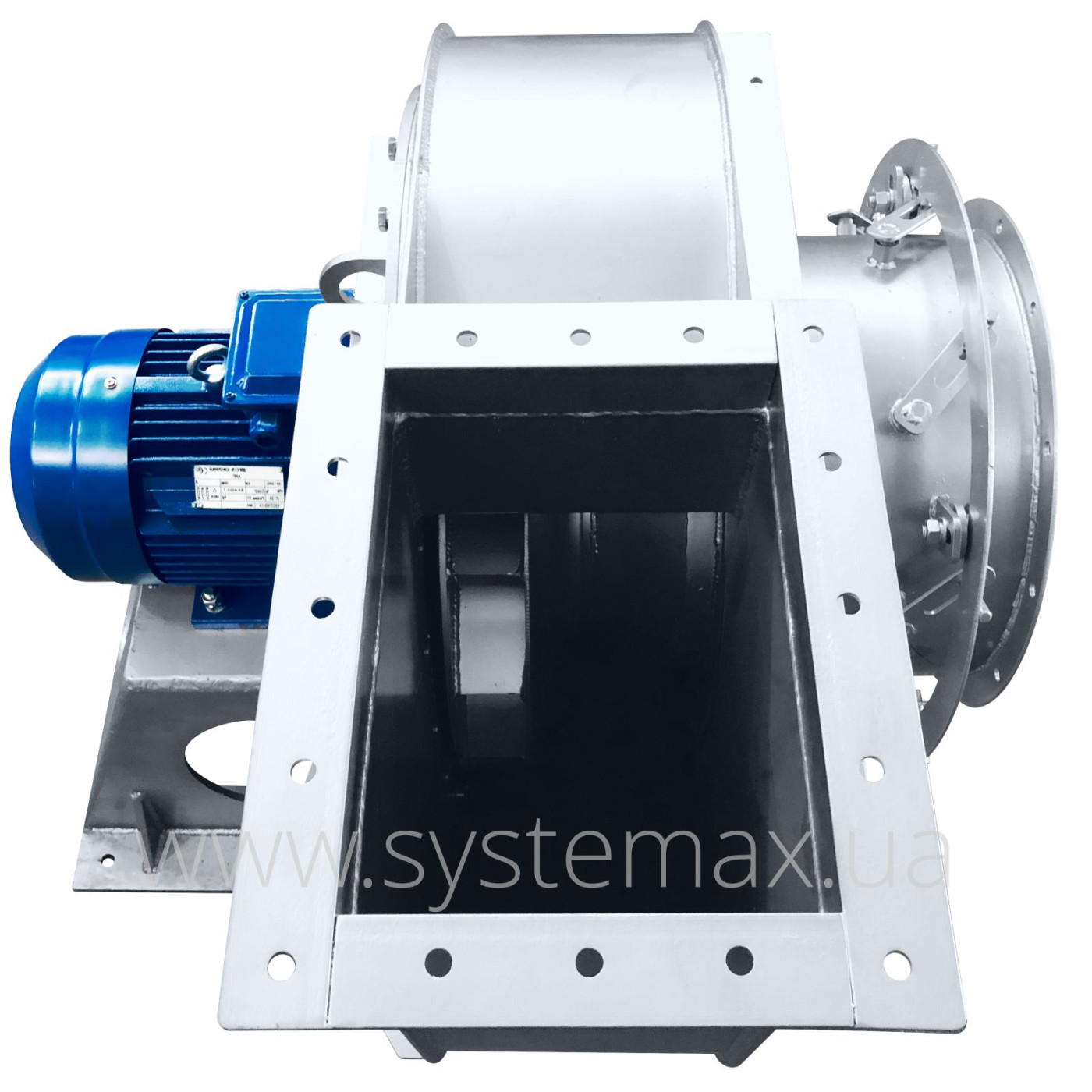

Характеристики дутьевого вентилятора ВДН 5
Основные характеристики
- вентилятор дутьевой напорный центробежный (радиальный);
- материал углеродистая сталь;
- возможность поворота улитки с шагом 15°;
- вращение рабочего колеса левое или правое;
- исполнение 1 (рабочее колесо на валу электродвигателя);
- диаметр рабочего колеса 500 мм;
- количество лопаток рабочего колеса 16 шт.;
- лопатки загнутые назад;
- производительность 1350 ... 4400 м³/час;
- рабочее давление 335 ... 3400 Па;
- температура перемещаемого воздуха в пределах -30 ...+80°С;
- комплектация электродвигателями мощностью 3 ... 7,5 кВт;
- напряжение сети 380 В;
- гарантия 2 года.
Обозначение маркировки вентилятора ВДН-5
ВДН - 5
где
В - вентилятор
Д - дутьевой
Н - напорный
5 - диаметр рабочего колеса в дециметрах (500 мм)
Направление вращения ВДН №5 и углы поворота корпуса улитки
Углы поворота дутьевого вентилятора правого вращения
Углы поворота дутьевого вентилятора левого вращения
Обозначения на схеме
ПР - правое вращение вентилятора: ВДН-5 (правый)
ЛЕВ - левое вращение вентилятора: ВДН-5 (левый)
0°...270° - угол поворота корпуса
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:
- вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
- вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки
Углы поворота корпуса ВДН 5
Все напорные дутьевые вентиляторы ВДН 5 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимого к нему воздухопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°.
Перекручивать улитку покупатель может сам, но в таком случае оборудование снимается с заводской гарантии. Суть в том, что при манипуляциях с корпусом может быть нарушена балансировка рабочего колеса, что в последствии неминуемо приведет к скорому выходу вентилятора из строя. Поэтому, уже на стадии оформления заказа все технические нюансы оговариваются сразу и вентилятор на заводе изготавливается и собирается именно с тем углом поворота корпуса, какой пожелает заказчик.
Технические параметры ВДН No5
| Вентилятор | Электродвигатель | Параметры вентилятора в рабочей зоне | Вес | Габаритные размеры Длина × Ширина × Высота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Мощность | Частота вращения | Производительность | Давление | |||
| кВт | об/мин | м³/ч | Па | кг | мм | ||
| ВДН-5 Схема 1 |
АИР112МА6 | 3 | 1 000 | 1 350 | 335 | 169 | 941×857×726 |
| АИР112МВ6 | 4 | 1 000 | 1 450 | 350 | 178 | ||
| АИР100L4 | 4 | 1 500 | 2 100 | 780 | 165 | ||
| АИР112М4 | 5,5 | 1 500 | 2 300 | 800 | 173 | ||
| АИР100L2 | 5,5 | 3 000 | 4 250 | 3 260 | 156 | ||
| АИР112М2 | 7,5 | 3 000 | 4 400 | 3 400 | 177 | ||
Конструктивные особенности
Узлы тягодутьевой машины ВДН-5
- Корпус вентилятора ВДН-5 (улитка)
Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха согласно ГОСТ 5976. Стандартное количество углов поворота соответствует количеству отверстий под присоединительные болты в задней съемной стенке корпуса.
- Направляющий аппарат
Представляет собой заслонку с регулируемыми по углу поворота лопатками. Имеет единый поворотный механизм действующий на все лопатки одновременно.
- Рабочее колесо дутьевого вентилятора ВДН-5
Рабочее колесо (или "беличье колесо") металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя. Имеет 16 загнутых назад лопаток. Динамически сбалансированное. В базовом варианте изготавливается из углеродистой стали марки Ст3 и может перемещать воздух, температура которого не превышает 80°С.
- Электродвигатель АИР для улитки ВДН-5
Электродвигатель устанавливается на станине, или в отдельных случаях может крепиться к корпусу вентилятора. Для комплектации ВДН №5 подходят двигатели мощностью 3 и 4 кВт с частотой вращения 1000 об/мин, 4 и 5,5 кВт с частотой 1500 об/мин, 5,5 и 7,5 кВт с частотой 3000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.
- Рама вентилятора
Рама металлическая, сварная. Составляет цельную конструкцию из опорных элементов и задней крышки улитки вентилятора. К раме крепятся электродвигатель и сама улитка.
ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВДН 5
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ
Материал корпуса и рабочего колеса
- Углеродистая сталь
Стандартное исполнение. Имеет ограничения по максимальной температуре дымових газов - не более 80°С.
- Нержавеющая сталь
Под заказ. Специальное исполнение.
Схема конструктивного исполнения ВДН №5
Исполнение 1 (Схема 1) - рабочее колесо дутьевого вентилятора насажено непосредственно на вал электродвигателя.
Преимущества наших вентиляторов
- надежность конструкции
- увеличенная производительность
- низкие эксплуатационные затраты
- высокое качество используемых материалов
- высокая точность балансировки рабочего колеса
- комплектация качественными электродвигателями
- доступная цена
- гарантия 2 года
Рабочее колесо дутьевого вентилятора ВДН 5
Особенности
Рабочее колесо состоит из ступицы, наружного конического и внутреннего прямого дисков и 16 штук загнутых назад лопаток расположенных между дисками. Диаметр рабочего колеса 500 мм (D=1,0×Dн). Длина лопаток ≈ ⅓ D.
Изготовленное рабочее колесо ВДН №5 всегда проходит статическую балансировку. Динамическая балансировка проводится уже на полностью собранном агрегате.
Исполнение рабочего колеса
Направляющий аппарат дутьевого вентилятора ВДН 5
Особенности
Предназначен направляющий аппарат для регулирования производительности ВДН-5 и, как следствие, разрежения в топке котла. Устанавливается на всасывающем патрубке дутьевого вентилятора. Состоит из металлического патрубка с фланцами, поворотных лопаток (8 шт.) и общего поворотного механизма, который позволяет одновременно на одинаковое значение изменять угол поворота всех лопаток.
Исполнение направляющего аппарата
Габаритные и присоединительные размеры ВДН-5
Чертеж схемы исполнения №1
График (диаграмма) аэродинамики ВДН 5 вентилятора дутьевого напорного
Условные обозначения
| Q | - | производительность по воздуху, 10³ м³/ч; |
| Pv | - | полное давление, Па; |
| η | - | коэффициент полезного действия (КПД); |
| N | - | потребляемая мощность двигателя, кВт; |
| n | - | частота вращения рабочего колеса, об/мин; |
| U | - | окружная скорость рабочего колеса, м/с. |
Как купить дутьевой вентилятор ВДН-5 (исполнение 1)
Напорные дутьевые вентиляторы ВДН-5 схема 1 производятся в Украине на заводе ПК СИСТЕМАКС. Новое современное производство дает возможность получать идеально отбалансированные рабочие колеса, минимальные зазоры между входящим патрубком и рабочим колесом, улучшенные технические параметры и надежную продолжительную работу производимого оборудования. Каждый вентилятор проходит обязательную проверку в отделе контроля качества и полностью соответствует стандартам ГОСТ (ДСТУ). Гарантия на такой дутьевой вентилятор составляет 2 года.
Изготовление и продажа вентиляционного оборудования производства ПК СИСТЕМАКС осуществляется как для предприятий внутреннего рынка Украины, так и на экспорт в страны Европы, СНГ и Ближнего востока. В особенности Казахстан, Туркменистан, Грузия, Молдавия купить вентилятор ВДН 5 могут без каких-либо сложностей (помогаем с оформлением таможенных документов и доставкой). Купить ВДН №5 в Украине в розницу и оптом можно напрямую с завода-производителя (без посредников). Паспорт на продукцию, а также вся сопутствующая техническая, юридическая и бухгалтерская документация предоставляется в обязательном порядке.
Дутьевые центробежные вентиляторы ВДН 5 на заводе СИСТЕМАКС изготавливаются под заказ за 8...10 дней. Если у Вас возникла необходимость в приобретении данного вида оборудования - звоните по тел. +38 (044) 383-27-33, или оформляйте он-лайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту office@systemax.ua. Заказ будет принят и обработан сразу же. А если понадобится консультация - с радостью поможем!
