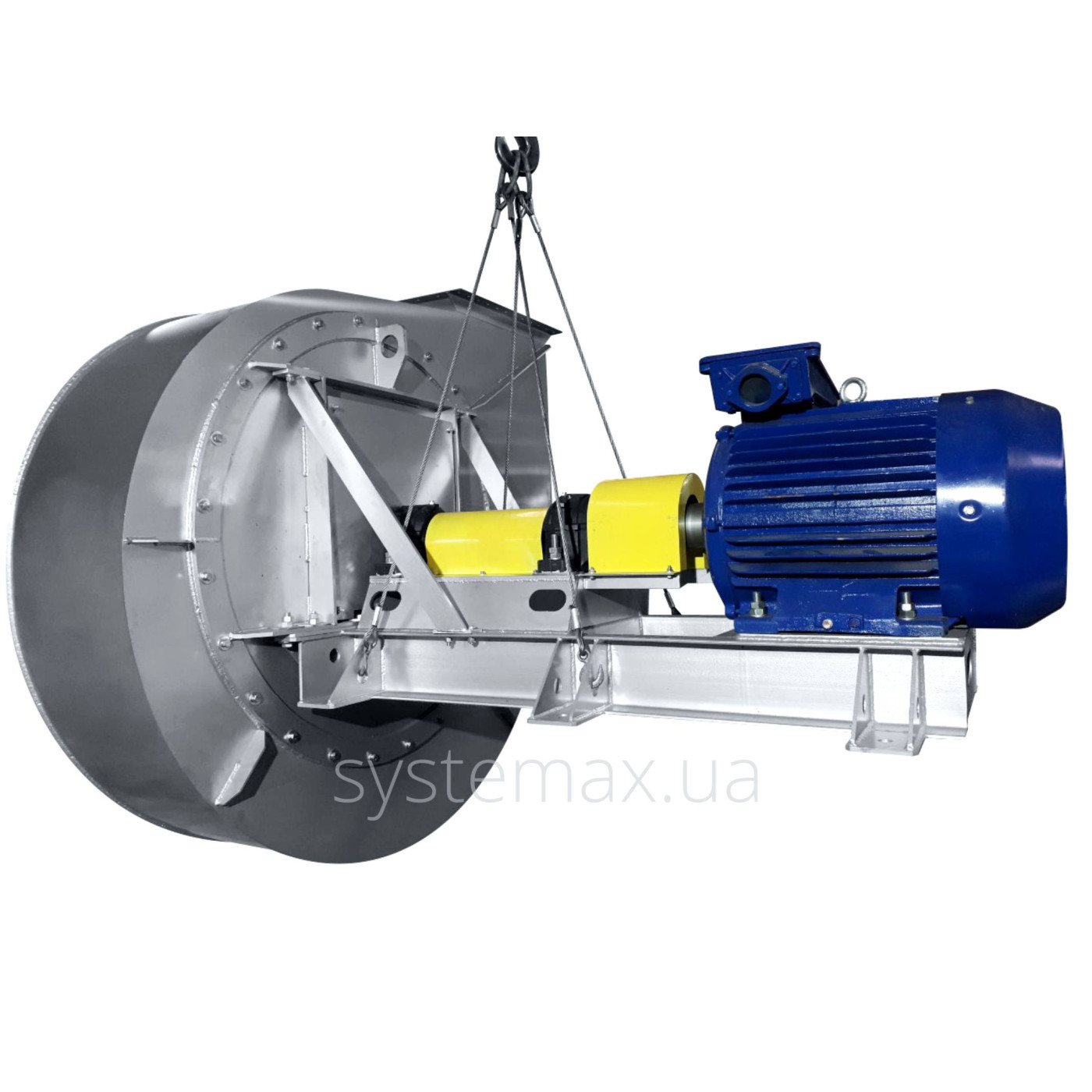

ВДН-9 (схема 3) вентилятор дутьевой
ТехконтрольВся продукция прошла испытания
ГОСТ, ДСТУ, ISO 9001Соответствие стандартам
Отечественный производительПромышленного оборудования
Характеристики дутьевого вентилятора ВДН 9 схема №3
Основные характеристики
- вентилятор дутьевой напорный центробежный (радиальный);
- материал углеродистая сталь;
- возможность поворота улитки с шагом 15°;
- вращение рабочего колеса левое или правое;
- исполнение 3 (привод через промежуточный вал);
- диаметр рабочего колеса 900 мм;
- количество лопаток рабочего колеса 16 шт.;
- лопатки загнутые назад;
- производительность 8200 ... 17000 м³/час;
- рабочее давление 1200 ... 2900 Па;
- температура перемещаемого воздуха в пределах -30 ...+80°С;
- комплектация электродвигателями мощностью 11 ... 22 кВт;
- напряжение сети 380 В;
- гарантия 2 года.
Обозначение маркировки вентилятора ВДН-9
ВДН - 9
где
В - вентилятор
Д - дутьевой
Н - напорный
9 - диаметр рабочего колеса в дециметрах (900 мм)
Направление вращения ВДН №9 и углы поворота корпуса улитки
Углы поворота дутьевого вентилятора правого вращения
Углы поворота дутьевого вентилятора левого вращения
Обозначения на схеме
ПР - правое вращение вентилятора: ВДН-9 (правый)
ЛЕВ - левое вращение вентилятора: ВДН-9 (левый)
0°...270° - угол поворота корпуса
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:
- вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
- вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки
Углы поворота корпуса ВДН 9
Все напорные дутьевые вентиляторы ВДН 9 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимого к нему воздухопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°.
Перекручивать улитку покупатель может сам, но в таком случае оборудование снимается с заводской гарантии. Суть в том, что при манипуляциях с корпусом может быть нарушена балансировка рабочего колеса, что в последствии неминуемо приведет к скорому выходу вентилятора из строя. Поэтому, уже на стадии оформления заказа все технические нюансы оговариваются сразу и вентилятор на заводе изготавливается и собирается именно с тем углом поворота корпуса, какой пожелает заказчик.
Технические параметры ВДН No9 исполнение №3
| Вентилятор | Электродвигатель | Параметры вентилятора в рабочей зоне | Вес | Габаритные размеры Длина × Ширина × Высота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Мощность | Частота вращения | Производительность | Давление | |||
| кВт | об/мин | м³/ч | Па | кг | мм | ||
| ВДН-9 Схема 3 |
АИР160S6 | 11 | 1 000 | 8 200 | 1 200 | 743 | 1980max×1498×1402 |
| АИР160М4 | 15 | 1 000 | 9 400 | 1 250 | 773 | ||
| АИР160S4 | 15 | 1 500 | 12 500 | 2 700 | 743 | ||
| АИР160М4 | 18,5 | 1 500 | 14 000 | 2 800 | 760 | ||
| АИР180S4 | 22 | 1 500 | 17 000 | 2 900 | 778 | ||
Конструктивные особенности
Узлы тягодутьевой машины ВДН-9

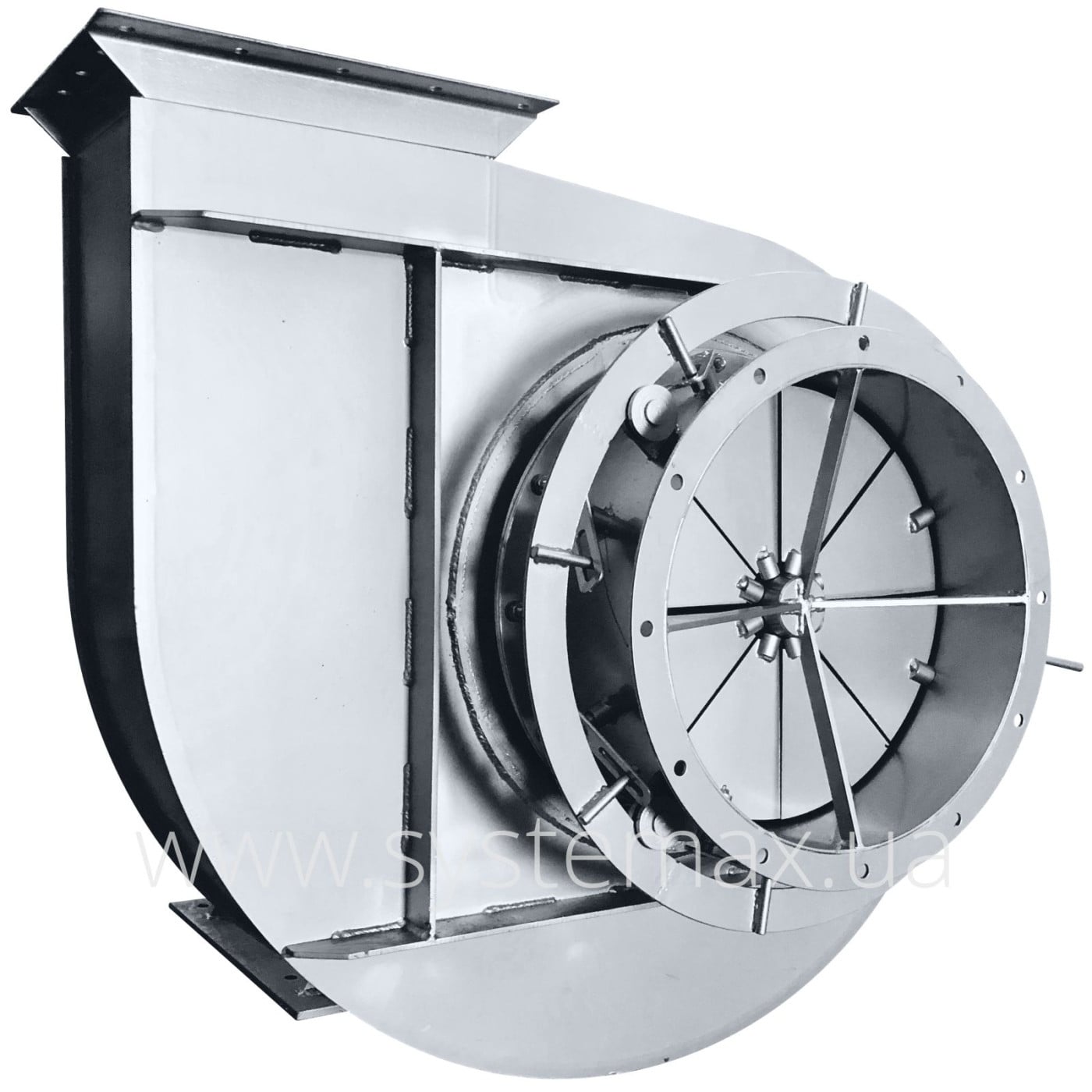

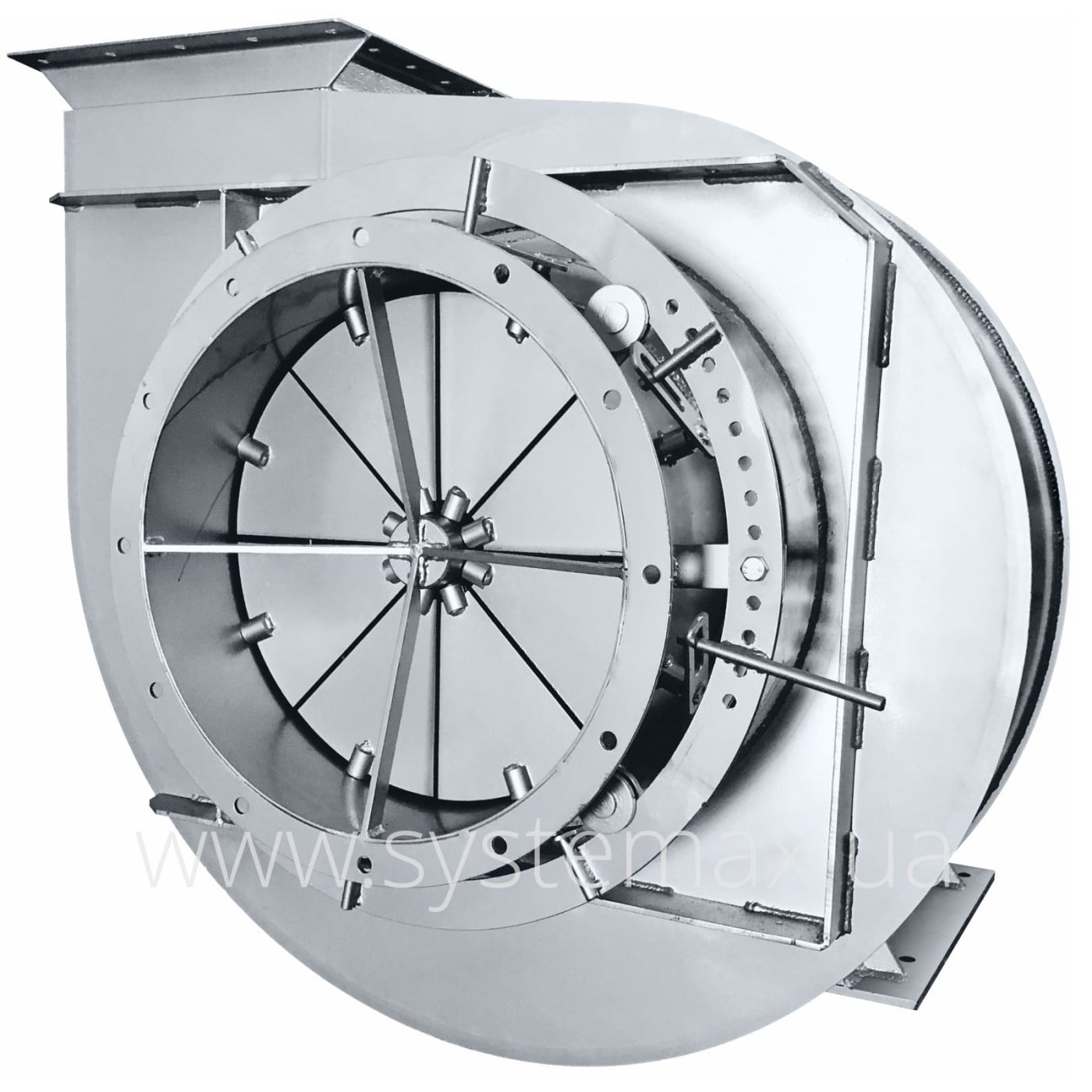

- Корпус вентилятора ВДН-9 (улитка)
Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха согласно ГОСТ 5976. Стандартное количество углов поворота соответствует количеству отверстий под присоединительные болты в задней съемной стенке корпуса.
- Направляющий аппарат
Представляет собой заслонку с регулируемыми по углу поворота лопатками. Имеет единый поворотный механизм действующий на все лопатки одновременно.
- Рабочее колесо дутьевого вентилятора ВДН-9
Рабочее колесо (или "беличье колесо") металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя. Имеет 16 загнутых назад лопаток. Динамически сбалансированное. В базовом варианте изготавливается из углеродистой стали марки Ст3 и может перемещать воздух, температура которого не превышает 80°С.

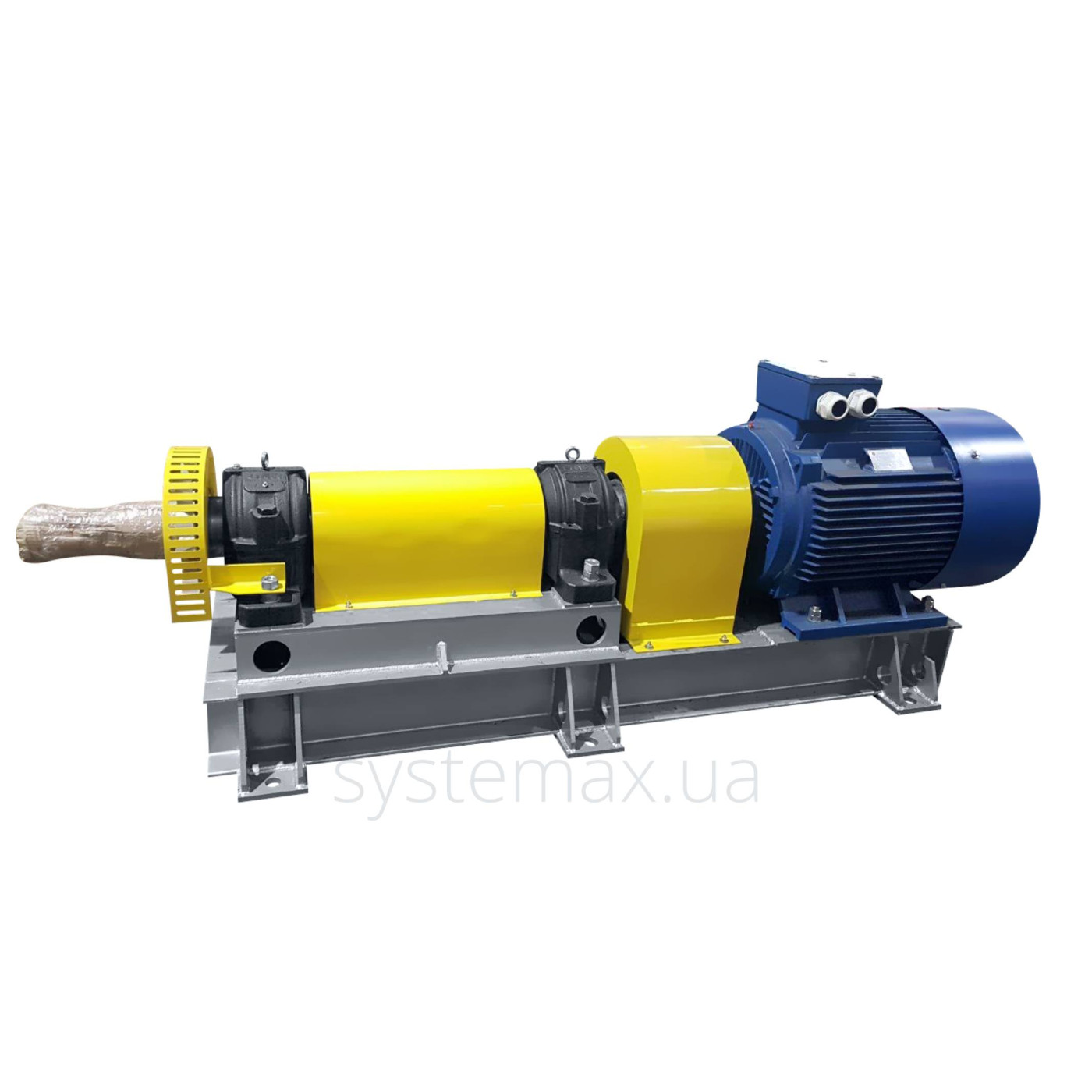

- Подшипниковые узлы c промежуточным валом
Используются надежные французкие подшипниковые узлы SNR (вместо давно устаревших и непрактичных маслянных ванн). Промежуточный вал термически обработанный, долговечный.
- Электродвигатель АИР для улитки ВДН-9
Электродвигатель устанавливается на станине. Для комплектации ВДН №9 подходят двигатели мощностью 11 и 15 кВт с частотой вращения 1000 об/мин и двигатели от 15 до 22 кВт с частотой 1500 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.
- Рама вентилятора
Рама металлическая, сварная. Составляет цельную конструкцию из опорных элементов и задней крышки улитки вентилятора. К раме крепятся электродвигатель, промежуточный вал на подшипниковых узлах и сама улитка.
ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВДН 9
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ
Материал корпуса и рабочего колеса
- Углеродистая сталь
Стандартное исполнение. Имеет ограничения по максимальной температуре дымових газов - не более 80°С.
- Нержавеющая сталь
Под заказ. Специальное исполнение.
Схема конструктивного исполнения ВДН №9
Исполнение 3 (Схема 3) - рабочее колесо насажено на промежуточный вал, который через соединительную муфту состыковывается с валом электродвигателя. Промежуточный вал закреплен на станине на высококачественных подшипниковых узлах SNR. Для схемы исполнения №3 особое внимание уделяется соблюдению соосности рабочего колеса, промежуточного вала и вала электродивателя. Тестирование и контроль работы тяго-дутьевого агрегата проводится при номинальной нагрузке в течении 1 часа.
Преимущество схемы исполнения №3 от схемы №1 заключается в более продолжительной и надежной работе электродвигателя и дутьевой машины в целом. Объясняется это тем, что не электродвигатель, а промежуточный вал и его подшипниковые узлы берут на себя все радиальные (боковые) нагрузки, которые естественным образом со временем возникают из-за роста дисбаланса рабочего колеса (увеличивается его значение среднеквадратической виброскорости).
Преимущества наших вентиляторов
- надежность конструкции
- увеличенная производительность
- низкие эксплуатационные затраты
- высокое качество используемых материалов
- высокая точность балансировки рабочего колеса
- комплектация качественными электродвигателями
- доступная цена
- гарантия 2 года
Подшипниковый узел SNR
Преимущества подшипниковых узлов SNR (SNR Roulements, Annecy, France)
- Надежность:
Качество изготовления подшипника SNR позволяет установить гарантийный срок службы 12 лет с момента ввода в эксплуатацию, с возможностью продления до 18 лет.
- Защищенность:
Клас защиты подшипника SNR - IP68. Герметичность такой конструкции обеспечивает защиту и надежное смазывание даже в условиях повышенной влажности и загрязнённости.
- Оптимальный температурный режим:
Подшипниковый узел SNR для дымососа допускает эксплуатацию в диапазоне граничных температур -50°С...+180°С.
Дополнительные опции
В подшипниковый узел SNR при необходимости можно установить:
- датчик (PMS P-ABL) автоматического считывания уровня смазки и температурного нагрева смазки;
- одноточечный лубрикатор (READY BOOSTER), который будет автоматически добавлять смазочный материал в герметичный подшипник при достижении критического уровня, без внешнего вмешательства оператора.
На рынке Украины можно купить тягодутьевые машины с китайскими подшипниковыми узлами, что называется «подешевше». Но как следствие, из-за некачественных подшипников появляется несоосность валов и розбалансировка рабочего колеса. Такая «экономия» тянет за собой большие эксплуатационные затраты на ремонт и транспортировку вентилятора, и главное, простой вашего котельного агрегата. В этом отношении французкие подшипниковые узлы SNR являются эталоном качества и дополнительной гарантией бесперебойной работы вашего дутьевого вентилятора.
Рабочее колесо дутьевого вентилятора ВДН 9
Особенности
Рабочее колесо состоит из ступицы, наружного конического и внутреннего прямого дисков и 16 штук загнутых назад лопаток расположенных между дисками. Диаметр рабочего колеса 900 мм (D=1,0×Dн). Длина лопаток ≈ ⅓ D.
Изготовленное рабочее колесо ВДН №9 всегда проходит статическую балансировку. Динамическая балансировка проводится уже на полностью собранном агрегате.
Исполнение рабочего колеса

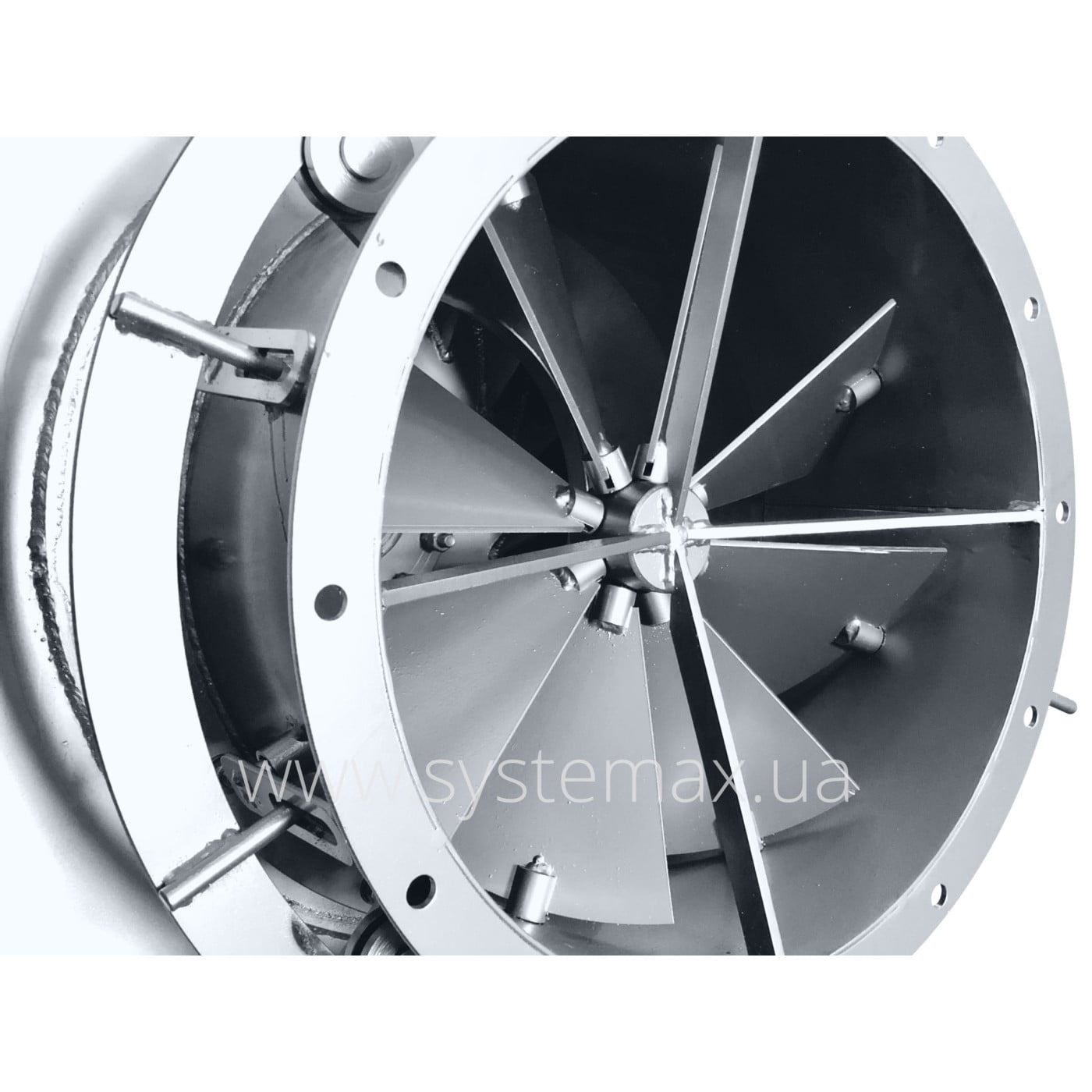

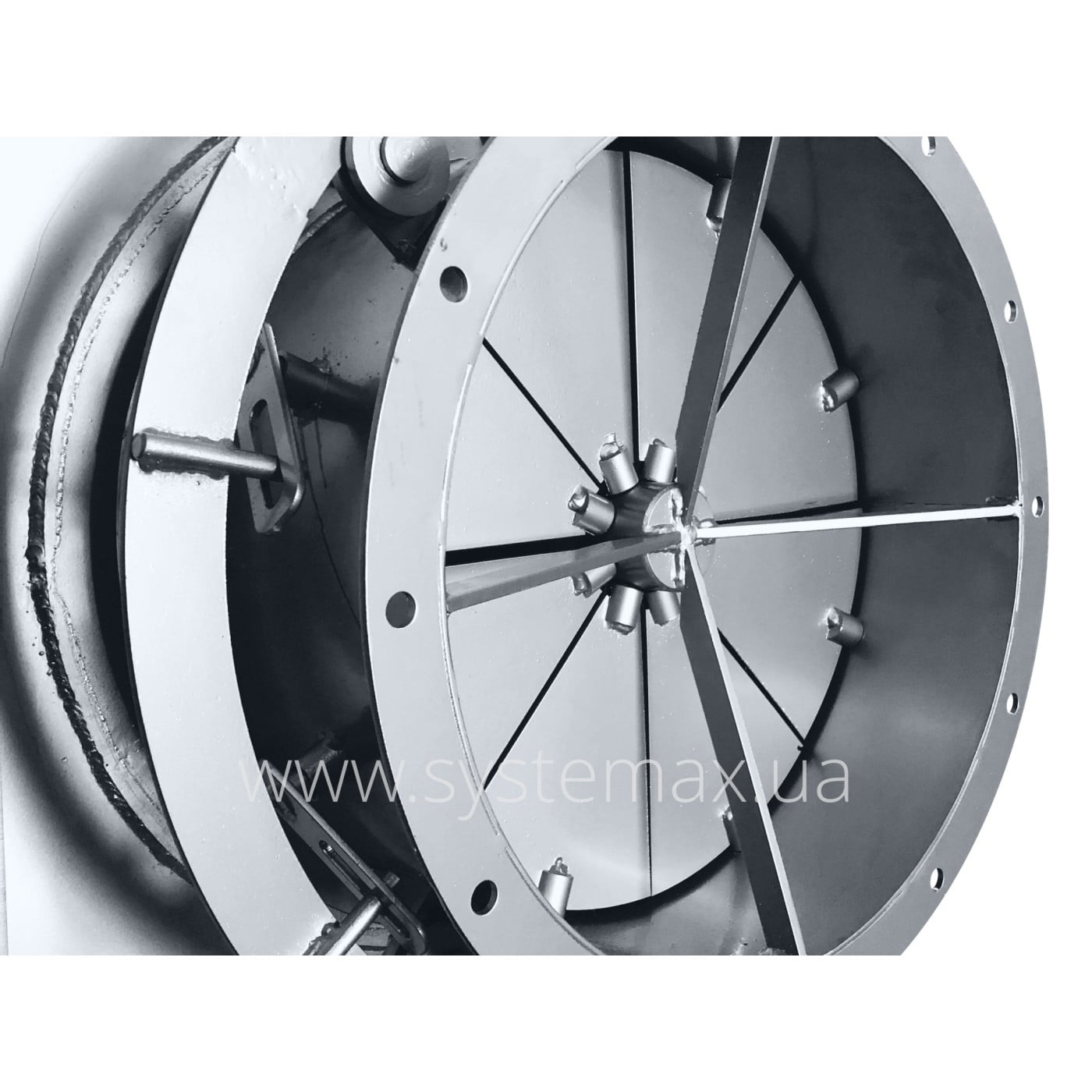

Направляющий аппарат дутьевого вентилятора ВДН 9
Особенности
Предназначен направляющий аппарат для регулирования производительности ВДН-9 и, как следствие, разрежения в топке котла. Устанавливается на всасывающем патрубке дутьевого вентилятора. Состоит из металлического патрубка с фланцами, поворотных лопаток (8 шт.) и общего поворотного механизма, который позволяет одновременно на одинаковое значение изменять угол поворота всех лопаток.
Исполнение направляющего аппарата
Габаритные и присоединительные размеры ВДН-9
Чертеж схемы исполнения №3
График (диаграмма) аэродинамики ВДН 9 вентилятора дутьевого напорного
Условные обозначения
| Q | - | производительность по воздуху, 10³ м³/ч; |
| Pv | - | полное давление, Па; |
| η | - | коэффициент полезного действия (КПД); |
| N | - | потребляемая мощность двигателя, кВт; |
| n | - | частота вращения рабочего колеса, об/мин; |
