Дымосос ДН-12,5 (схема 3)

Сделано в Украине
Дымосос ДН-12,5 (схема 3)
ТехконтрольВся продукция прошла испытания
ГОСТ, ДСТУ, ISO 9001Соответствие стандартам
10 лет на рынкеПромышленного оборудования
Цена:
142 155 грн с НДС
Изготовление под заказ 5-7 дней
Комплектация электродвигателями:

×
Дымосос ДН-12,5 (схема 3)
Дымосос ДН-12,5 (схема 3) без электродвигателя
142 155 грн с НДС
×
Мы Вам перезвоним!
Дымосос ДН-12,5 (схема 3)
Дымосос ДН-12,5 (схема 3)
×
Мы Вам ответим!
Дымосос ДН-12,5 (схема 3)
Дымосос ДН-12,5 (схема 3)
+38 (044) 383-27-33
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 новая почта
Другие модели:
ДН-5
договорная
ДН-5 (сх. 3)
договорная
ДН-6,3
34 749 грн
ДН-6,3 (сх. 3)
73 710 грн
ДН-8
39 488 грн
ДН-8 (сх. 3)
87 399 грн
ДН-9
42 647 грн
ДН-9 (сх. 3)
90 558 грн
ДН-10
50 544 грн
Каталог ДН

Обзор дымососа ДН-12,5 схема №3

Основные данные

  • дымосос центробежный (радиальный) промышленный;
  • материал углеродистая сталь;
  • возможность поворота улитки с шагом 15°;
  • вращение рабочего колеса левое или правое;
  • исполнение 3 (привод через промежуточный вал);
  • диаметр рабочего колеса 1250 мм;
  • количество лопаток рабочего колеса 16 шт.;
  • лопатки загнутые назад;
  • производительность 22500 ... 42000 м³/час;
  • рабочее давление 2300 ... 5500 Па;
  • температура перемещаемых дымовых газов до 200°С;
  • комплектация электродвигателями мощностью 30 ... 90 кВт;
  • напряжение сети 380 В;
  • гарантия 2 года.

Обозначение маркировки дымососа ДН-12,5



 ДН - 12,5

где

ДН - дымосос с назад загнутыми лопатками
12,5 - диаметр рабочего колеса в дециметрах (1250 мм)



Направление вращения дымососа ДН-12,5 и углы поворота корпуса улитки

Углы поворота дымососа правого вращения

Направление и угол поворота корпуса дымососа ДН 12,5 правого вращения

Углы поворота дымососа левого вращения

Направление и угол поворота корпуса дымососа ДН 12,5 левого вращения

Обозначения на схеме

ПР - правое вращение дымососа: ДН-12,5 (правый)
ЛЕВ - левое вращение дымососа: ДН-12,5 (левый)
0°...270° - угол поворота корпуса


Как определить направление вращения

Направление корпуса дымососа соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ДН 12,5

Все дымососы ДН 12,5 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°.

Перекручивать улитку дымососа покупатель может сам, но в таком случае оборудование снимается с заводской гарантии. Суть в том, что при манипуляциях с корпусом может быть нарушена балансировка рабочего колеса, что в последствии неминуемо приведет к скорому выходу дымососа из строя. Поэтому, уже на стадии оформления заказа все технические нюансы оговариваются сразу и дымосос на заводе изготавливается и собирается именно с тем углом поворота корпуса, какой пожелает заказчик.



Технические параметры ДН-12,5

Дымосос Электродвигатель Параметры дымососа в рабочей зоне Габаритные размеры
Длина × Ширина × Высота
Полная масса
Марка Мощность Частота вращения Производительность Давление
кВт об/мин м³/ч Па мм кг
ДН-12,5 АИР200L6 30 1 000 22 500 2 300 ...×...×... 1 355
АИР225М6 37 1 000 25 000 2 450 ...×...×... 1 490
АИР225М6 55 1 500 31 000 5 200 ...×...×... 1 455
АИР250S4 75 1 500 34 000 5 300 ...×...×... 1 580
АИР250М4 90 1 500 42 000 5 500 ...×...×... 1 625


Конструктивные особенности ДН 12,5 (исполнение №3)

Узлы дымососа ДН-12,5 сх.3

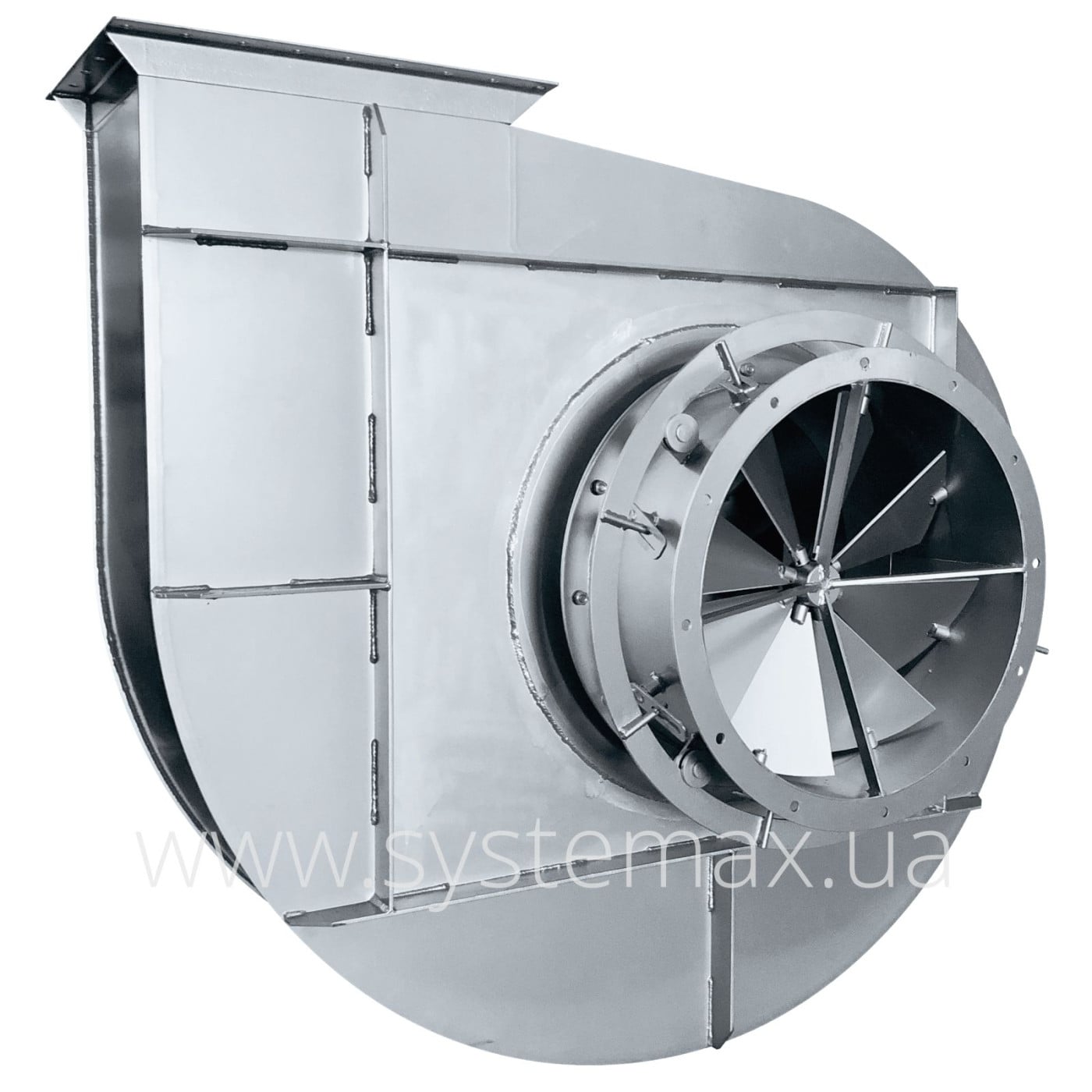

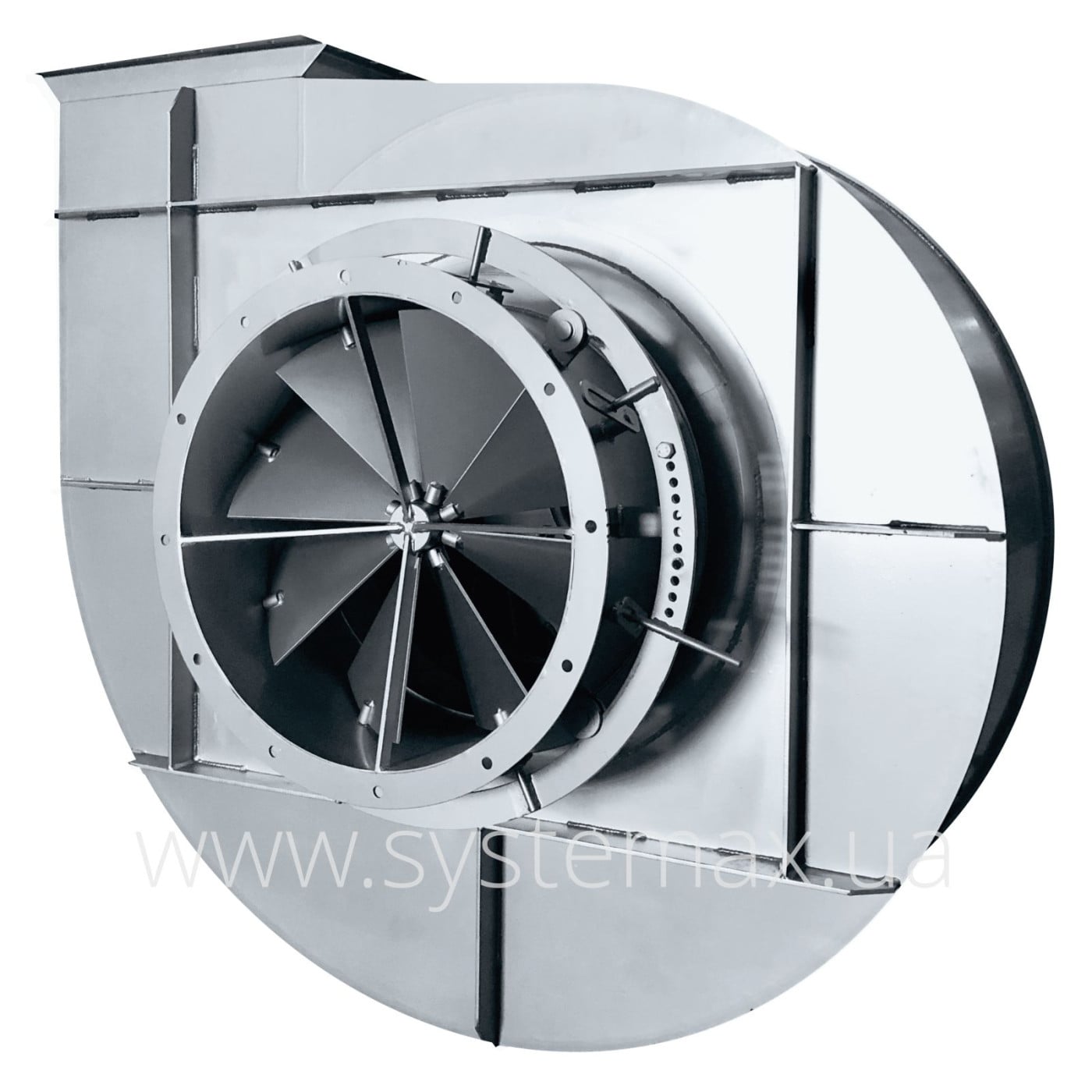

  • Корпус дымососа ДН-12,5 (улитка)
    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода дымовых газов из дымососа согласно ГОСТ 5976. Стандартное количество углов поворота соответствует количеству отверстий под присоединительные болты в задней съемной стенке корпуса.

  • Направляющий аппарат
    Представляет собой заслонку с регулируемыми по углу поворота лопатками. Имеет единый поворотный механизм действующий на все лопатки одновременно.

  • Рабочее колесо дымососа ДН-12,5
    Рабочее колесо (или "беличье колесо") металлическое, сварное, правого или левого вращения. Насаживается на промежуточный вал. Имеет 16 загнутых назад лопаток. Динамически сбалансированное. В базовом варианте изготавливается из углеродистой стали марки Ст3 и может работать с дымовыми газами, температура которых не превышает 200°С.

  • Подшипниковые узлы c промежуточным валом
    Используются надежные французкие подшипниковые узлы SNR (вместо давно устаревших и непрактичных маслянных ванн). Промежуточный вал термически обработанный, долговечный.

  • Электродвигатель АИР для улитки ДН-12,5
    Электродвигатель устанавливается на станине, или в отдельных случаях может крепиться к корпусу дымососа. Для комплектации ДН-12,5 подходят двигатели мощностью 30 и 37 кВт с частотой вращения 1000 об/мин и двигатели от 55 до 90 кВт с частотой 1500 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию дымососа. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.

  • Рама дымососа
    Рама металлическая, сварная. Составляет цельную конструкцию из опорных элементов и задней крышки улитки дымососа. К раме крепятся электродвигатель, промежуточный вал на подшипниковых узлах и сама улитка.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ДЫМОСОСА ДН 12,5
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Имеет ограничения по максимальной температуре дымових газов - не более 200°С.

  • Нержавеющая сталь
    Под заказ. Специальное исполнение. Допускается эксплуатация дымососа при температуре дымовых газов до 400°С.

  • Високолегированная сталь
    Под заказ. Специальное исполнение. Допускается эксплуатация дымососа при температуре дымовых газов до 400°С.

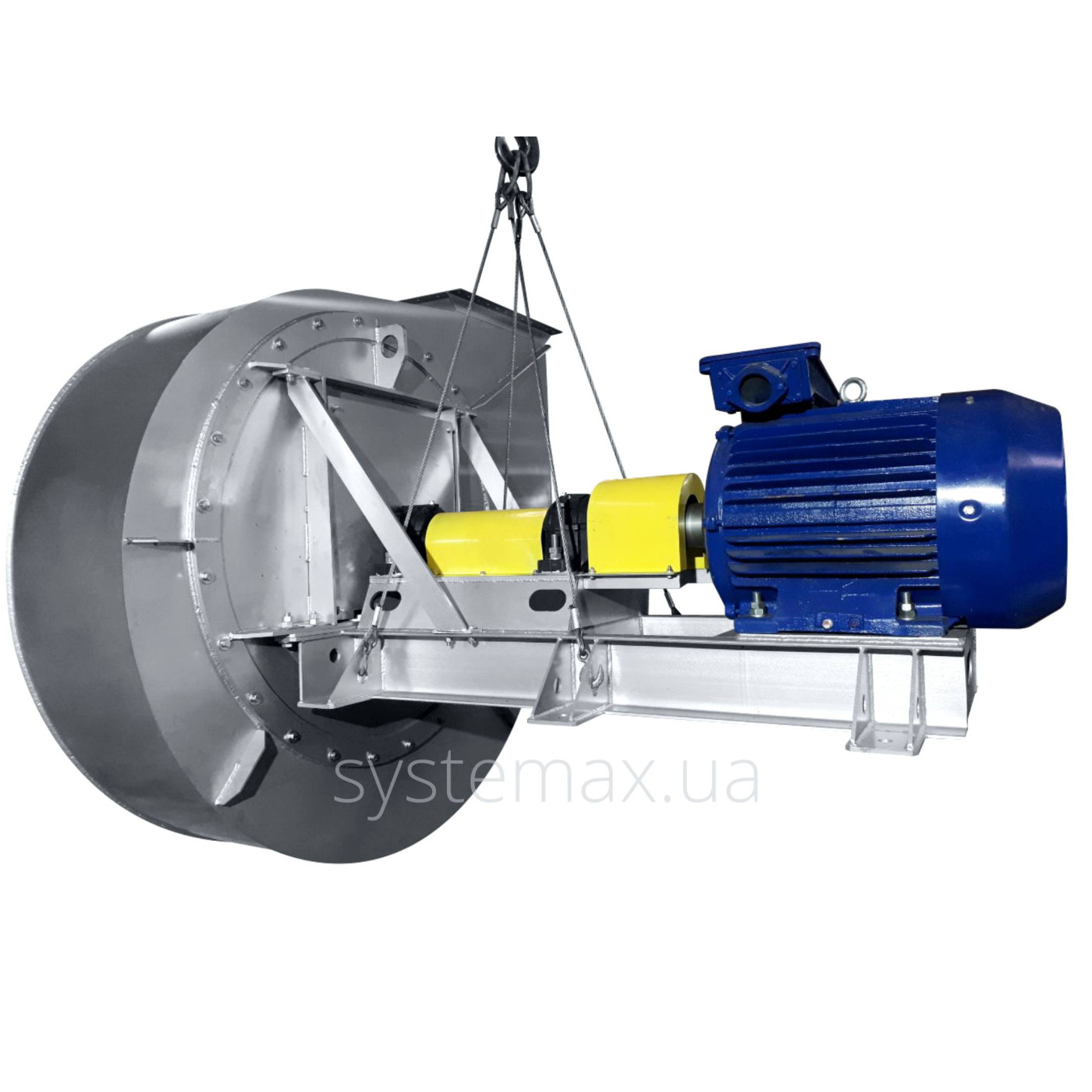

Схема конструктивного исполнения ДН №12,5

Исполнение 3 (Схема 3) - рабочее колесо дымососа насажено на промежуточный вал, который через соединительную муфту состыковывается с валом электродвигателя. Промежуточный вал закреплен на станине на высококачественных подшипниковых узлах SNR. Для схемы исполнения №3 особое внимание уделяется соблюдению соосности рабочего колеса, промежуточного вала и вала электродивателя. Тестирование и контроль работы дымососа проводится при номинальной нагрузке в течении 1 часа. Данная схема в особенности подходит для тех дымососов ДН №12,5, которые будут работать с дымовыми газами с температурой 200...400°С.



Преимущества наших дымососов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • доступная цена
  • гарантия 2 года

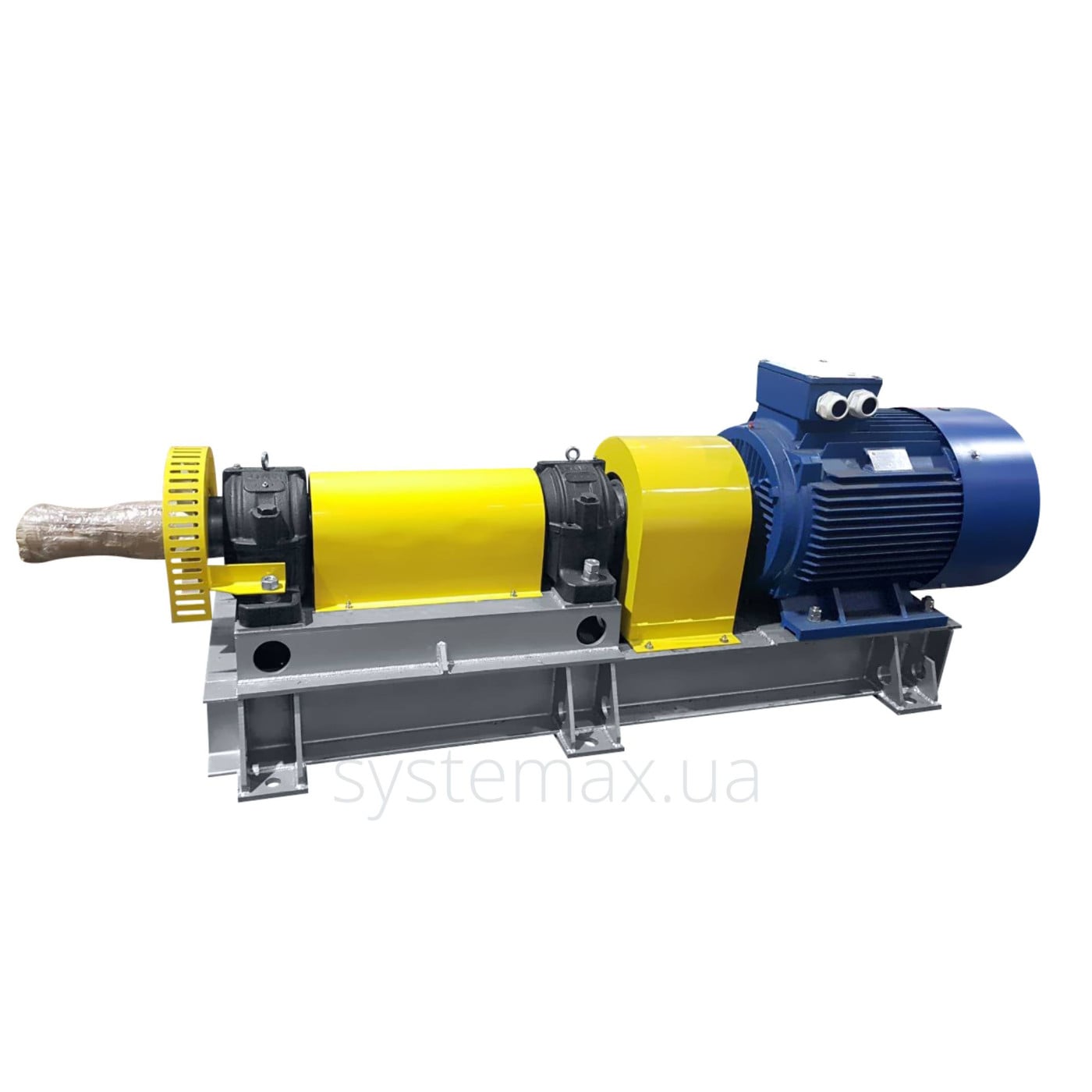

Подшипниковый узел SNR

Промежуточный вал дымососа ДН 12,5 (схема 3) на подшипниковых узлах SNR

Преимущества подшипниковых узлов SNR (SNR Roulements, Annecy, France)

  • Надежность:
    Качество изготовления подшипника SNR позволяет установить гарантийный срок службы 12 лет с момента ввода в эксплуатацию, с возможностью продления до 18 лет.

  • Защищенность:
    Клас защиты подшипника SNR - IP68. Герметичность такой конструкции обеспечивает защиту и надежное смазывание даже в условиях повышенной влажности и загрязнённости.

  • Оптимальный температурный режим:
    Подшипниковый узел SNR для дымососа допускает эксплуатацию в диапазоне граничных температур -50°С...+180°С.


Дополнительные опции

В подшипниковый узел SNR при необходимости можно установить:

  • датчик (PMS P-ABL) автоматического считывания уровня смазки и температурного нагрева смазки;
  • одноточечный лубрикатор (READY BOOSTER), который будет автоматически добавлять смазочный материал в герметичный подшипник при достижении критического уровня, без внешнего вмешательства оператора.



На рынке Украины можно купить дымососы с китайскими подшипниковыми узлами, что называется «подешевше». Но как следствие, из-за некачественных подшипников появляется несоосность валов и розбалансировка рабочего колеса. Такая «экономия» тянет за собой большие эксплуатационные затраты на ремонт и транспортировку дымососа, и главное, простой вашего котельного агрегата. В этом отношении французкие подшипниковые узлы SNR являются эталоном качества и дополнительной гарантией бесперебойной работы вашего дымососа.

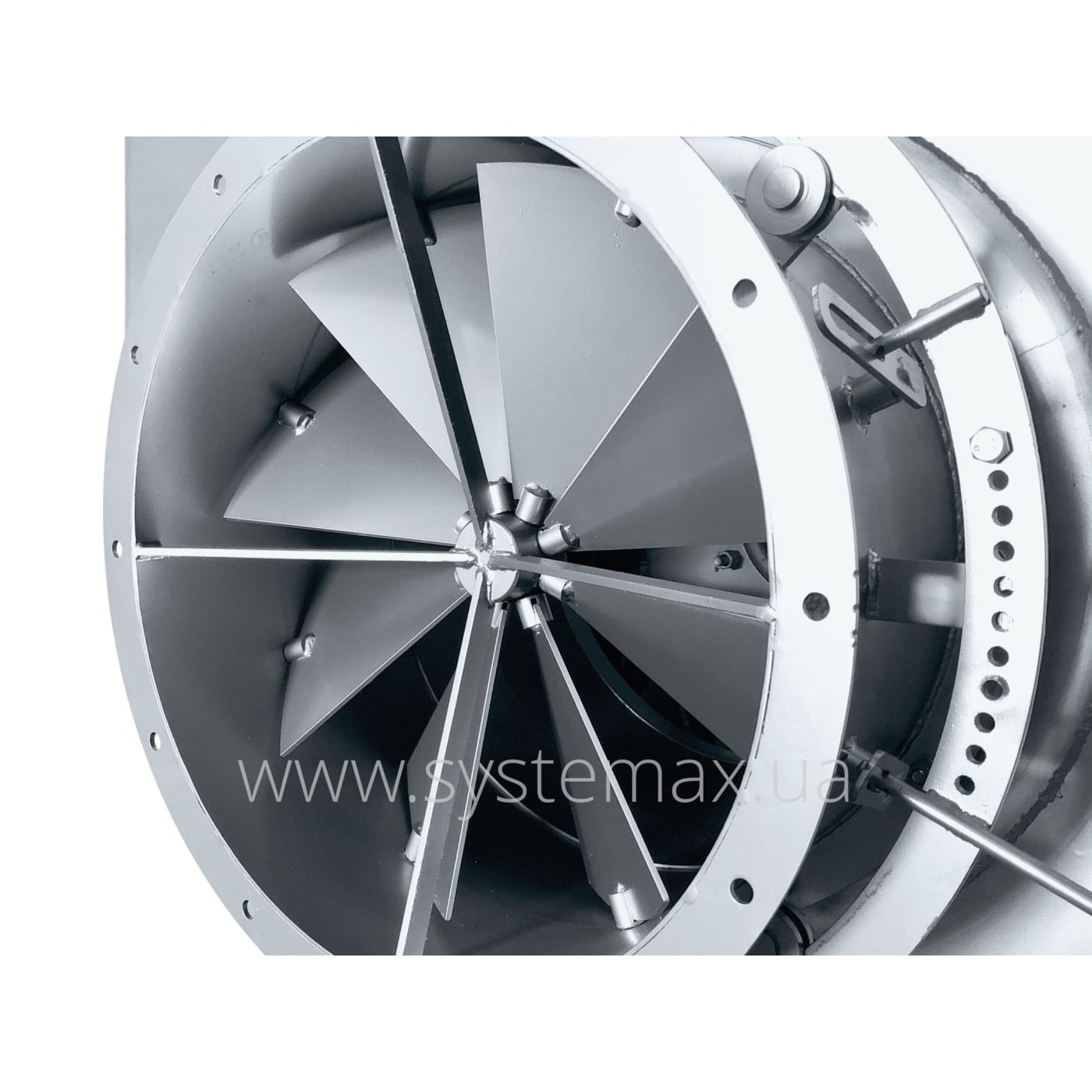

Рабочее колесо дымососа ДН 12,5

Фото рабочего колеса дымососа ДН 12,5

Особенности

Рабочее колесо состоит из ступицы, наружного конического и внутреннего прямого дисков и 16 штук загнутых назад лопаток расположенных между дисками. Диаметр рабочего колеса 1250 мм (D=1,0×). Длина лопаток ≈ ⅓ D.

Изготовленное рабочее колесо дымососа ДН-12,5 всегда проходит статическую балансировку. Динамическая балансировка проводится уже на полностью собранном агрегате.

Исполнение рабочего колеса

Конструкция рабочего колеса дымососа ДН-12,5

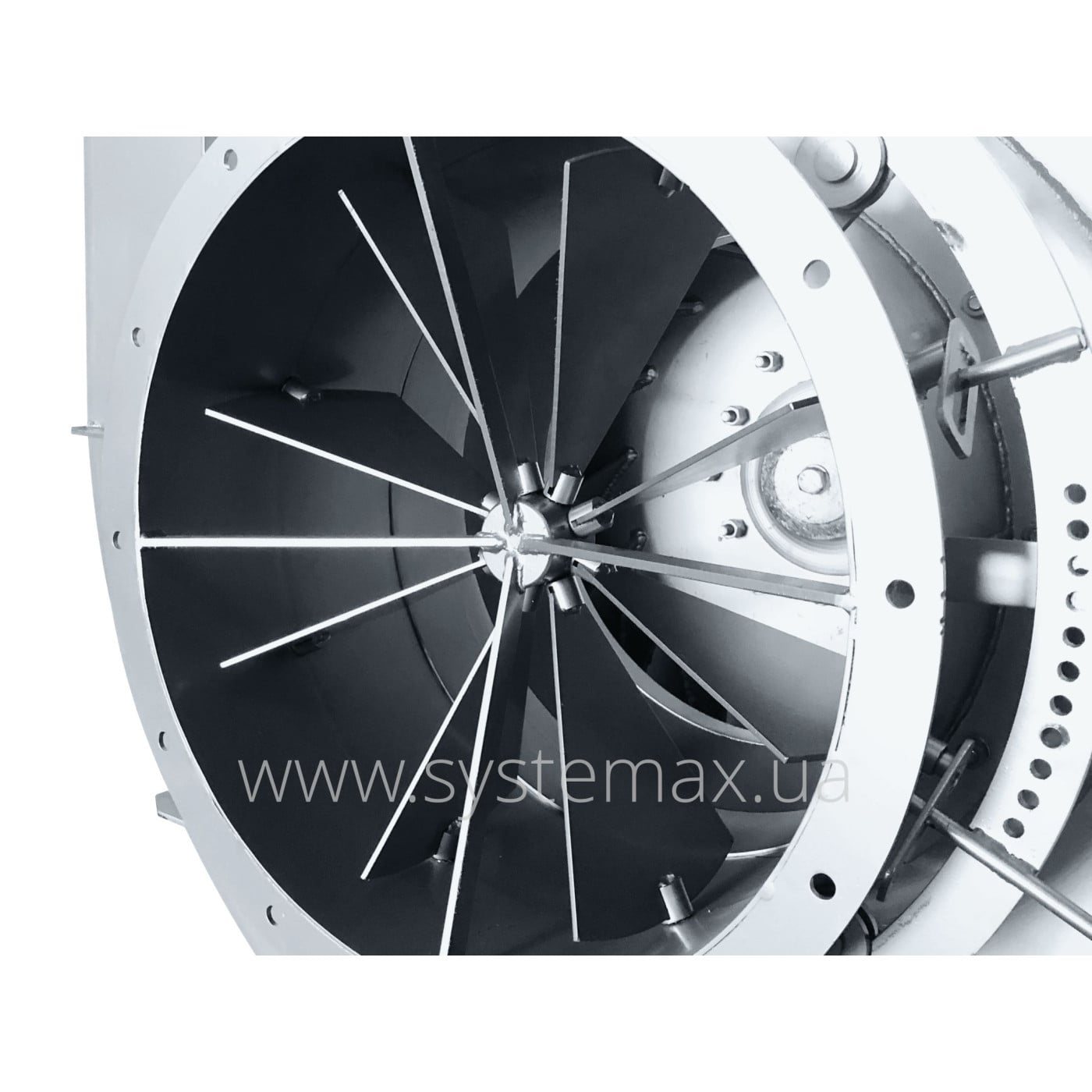

Направляющий аппарат дымососа ДН 12,5

Фото направляющего аппарата дымососа ДН 12,5

Особенности

Предназначен направляющий аппарат для регулирования производительности ДН-12,5 и, как следствие, разрежения в топке котла. Устанавливается на всасывающем патрубке дымососа. Состоит из металлического патрубка с фланцами, поворотных лопаток (8 шт.) и общего поворотного механизма, который позволяет одновременно на одинаковое значение изменять угол поворота всех лопаток.

Исполнение направляющего аппарата

Конструкция направляющего аппарата дымососа ДН-12,5



Габаритные и присоединительные размеры дымососа ДН-12,5

Чертеж схемы исполнения №3

В процессе подготовки...





Аэродинамическая характеристика дымососа ДН 12,5

В процессе подготовки...





Как купить дымосос ДН-12,5 (исполнение 3)

Дымососы ДН-12,5 схема 3 (с промежуточным валом) производятся в Украине на заводе ПК СИСТЕМАКС. Качество изготовления дымососов на высоком уровне: идеально отбалансированные рабочие колеса, минимальные зазоры между входящим патрубком и рабочим колесом, улучшенные показатели продуктивности и КПД. Каждый дымосос проходит обязательную проверку в отделе контроля качества и полностью соответствует стандартам ГОСТ (ДСТУ). Гарантия на такой дымосос составляет 2 года.

Изготовление и продажа вентиляционного оборудования производства ПК СИСТЕМАКС осуществляется как для предприятий внутреннего рынка Украины, так и на экспорт в страны Европы, СНГ и Ближнего востока. В особенности Казахстан, Туркменистан, Грузия, Молдавия купить дымосос ДН 12,5 могут без каких-либо сложностей (помогаем с оформлением таможенных документов и доставкой). Купить ДН №12,5 в Украине в розницу и оптом можно напрямую с завода-производителя (без посредников). Паспорт на продукцию, а также вся сопутствующая техническая, юридическая и бухгалтерская документация предоставляется в обязательном порядке.

Промышленные центробежные дымососы ДН 12,5 на заводе СИСТЕМАКС изготавливаются под заказ за 8...10 дней. Поэтому, если у Вас возникла необходимость в приобретении данного вида оборудования - купить дымосос ДН 12,5 схема №3 проблем не составит. Для этого звоните по тел. +38 (044) 383-27-33, или оформляйте он-лайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту office@systemax.ua. Заказ будет принят и обработан сразу же. А если понадобится консультация - без проблем поможем!

Компания-производитель ПК СИСТЕМАКС предлагает самые выгодные условия по цене, срокам изготовления, поставки и условиям оплаты на все тяго-дутьевые машины, вентиляторы и циклоны. Для постоянных заказчиков всегда действуют накопительные скидки.

Мы ценим Ваш выбор.

Заказ

Оформление заказа осуществляется после согласования с заказчиком всех технических и организационных моментов. В производство (или сборку) дымосос поступает после получения полной или частичной оплаты (по договоренности).


Оплата

Безналичный расчет (с НДС)
Наличный расчет
Приват24
VISA/Mastercard


Доставка

Самовывоз (со склада компании)
Курьерскими службами по Киеву
Транспортными компаниями по Украине (Новая Почта, САТ и др.)


Гарантия

Гарантийный срок эксплуатации - 2 года. Все условия гарантии, описания гарантийных и негарантийных случаев - изложены в паспорте. Гарантийные обязательства вступают в силу со дня реализации дымососа покупателю.
