Технические параметры ВЕНТС ТТ 100

Параметр Значение
Диаметр воздуховода Ø100 мм
Напряжение сети 220 В
Сила тока 0,21 А
Частота тока 50 Гц
Частота вращения 2385 об/мин
Потребляемая мощность 33 Вт
Производительность (max) 187 м³/ч
Давление (max) 135 Па
Уровень шума (на расстоянии 3 м) 36 дБА
Максимальная температура перемещаемого воздуха 60°С
Класс защиты IP X4
Масса 1,45 кг



Общие данные

  • вентилятор канальный;
  • монтаж - круглые воздуховоды Ø100 мм;
  • конструкция - смешанного типа;
  • тип - приточный, вытяжной;
  • корпус - пластик;
  • электродвигатель - BLAUBERG;
  • производитель - ВЕНТС (Украина);
  • гарантия 2 года.


Применение

Пластиковый канальный вентилятор ВЕНТС ТТ 100 принадлежит к серии коммерческого и промышленного вентиляционного оборудования. По принципу работы относится к вентиляторам смешанного типа - сочетает в себе большую производительность от осевого и высокое давление от центробежного. Плюс ко всему за счет конструкции, принципа работы и пластикового корпуса - он достаточно тихий. Это один из самых надежных, доступных по цене и экономичных по энергопотреблению вентиляторов в своем классе.

Используется в системе круглых воздуховодов для организации приточной и вытяжной вентиляции общественных и промышленных помещений: офисы, магазины, кафе, рестораны, небольшие склады и т.д.



Конструкция и габаритные размеры ВЕНТС ТТ 100

Габаритные и присоединительные размеры ВЕНТС ТТ 100

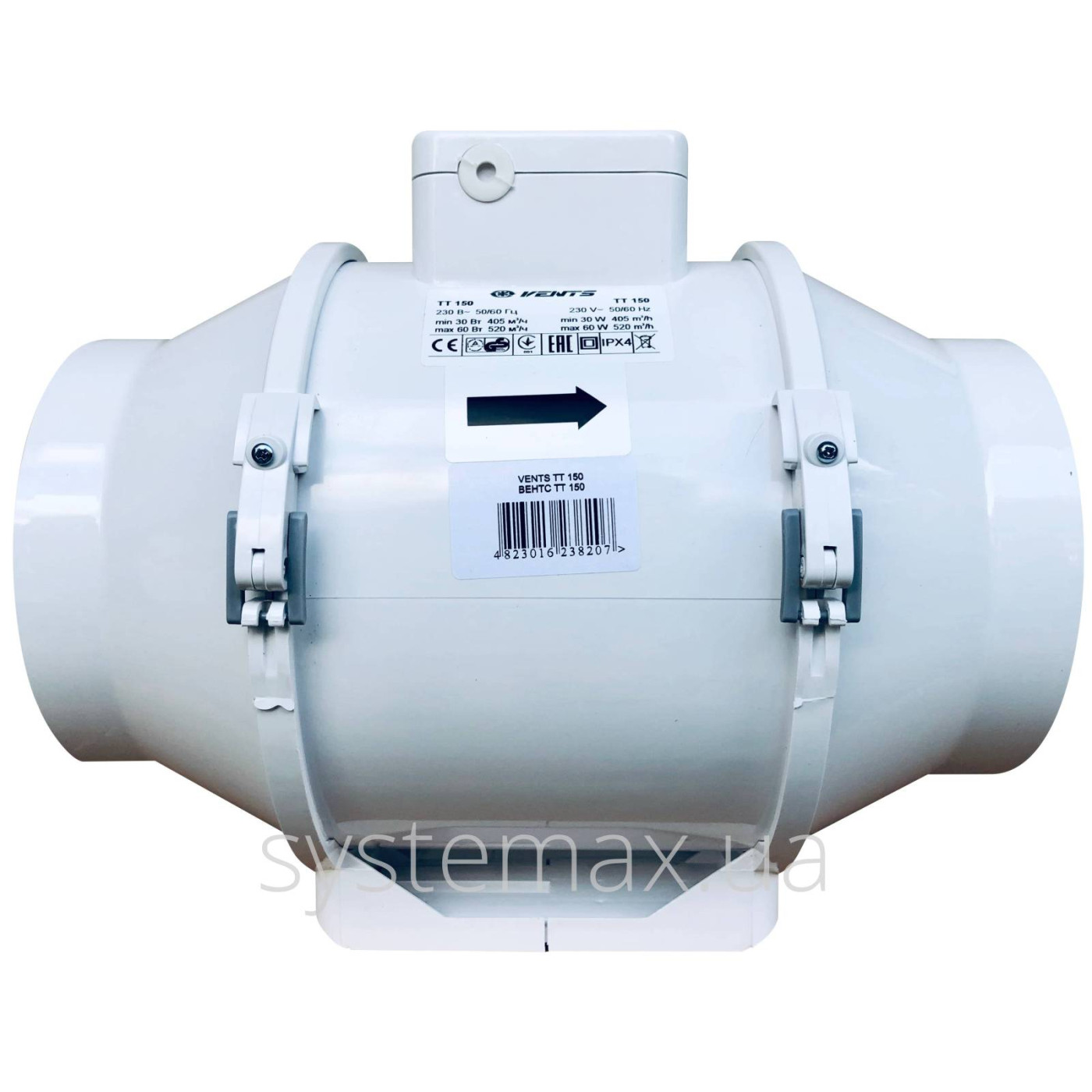

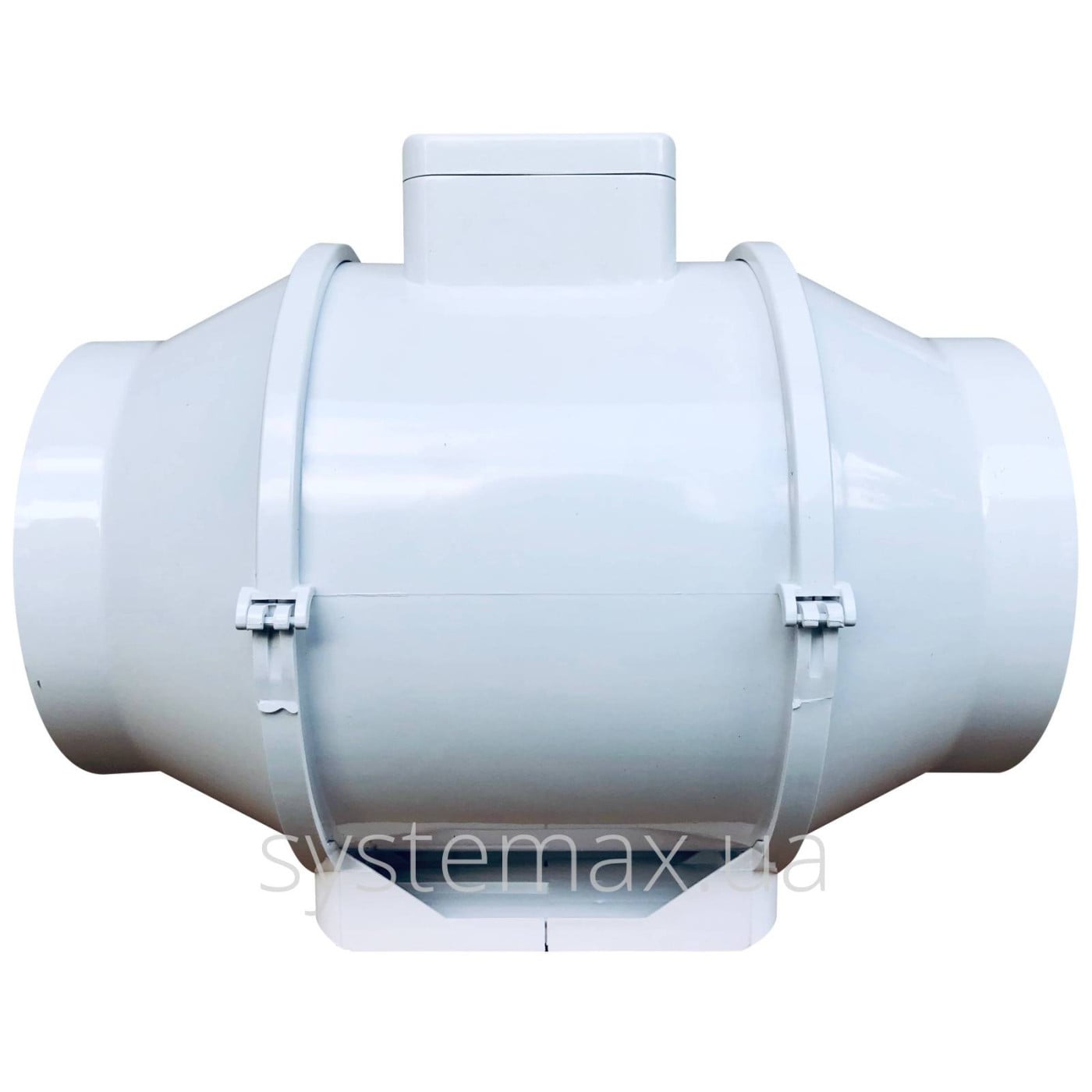

Корпус

Корпус вентилятора – круглый, выполнен из прочного высококачественного пластика, который снижает шумность и не подвержен коррозии в отличии от металла. Состоит из трех частей:

  • съемный центральный блок корпуса (в нем расположены крыльчатка и двигатель, а снаружи - клеммная коробка);
  • входной патрубок;
  • выходной патрубок.


Патрубки имеют размер соответствующий соединению с круглыми воздуховодами диаметром Ø100 мм.

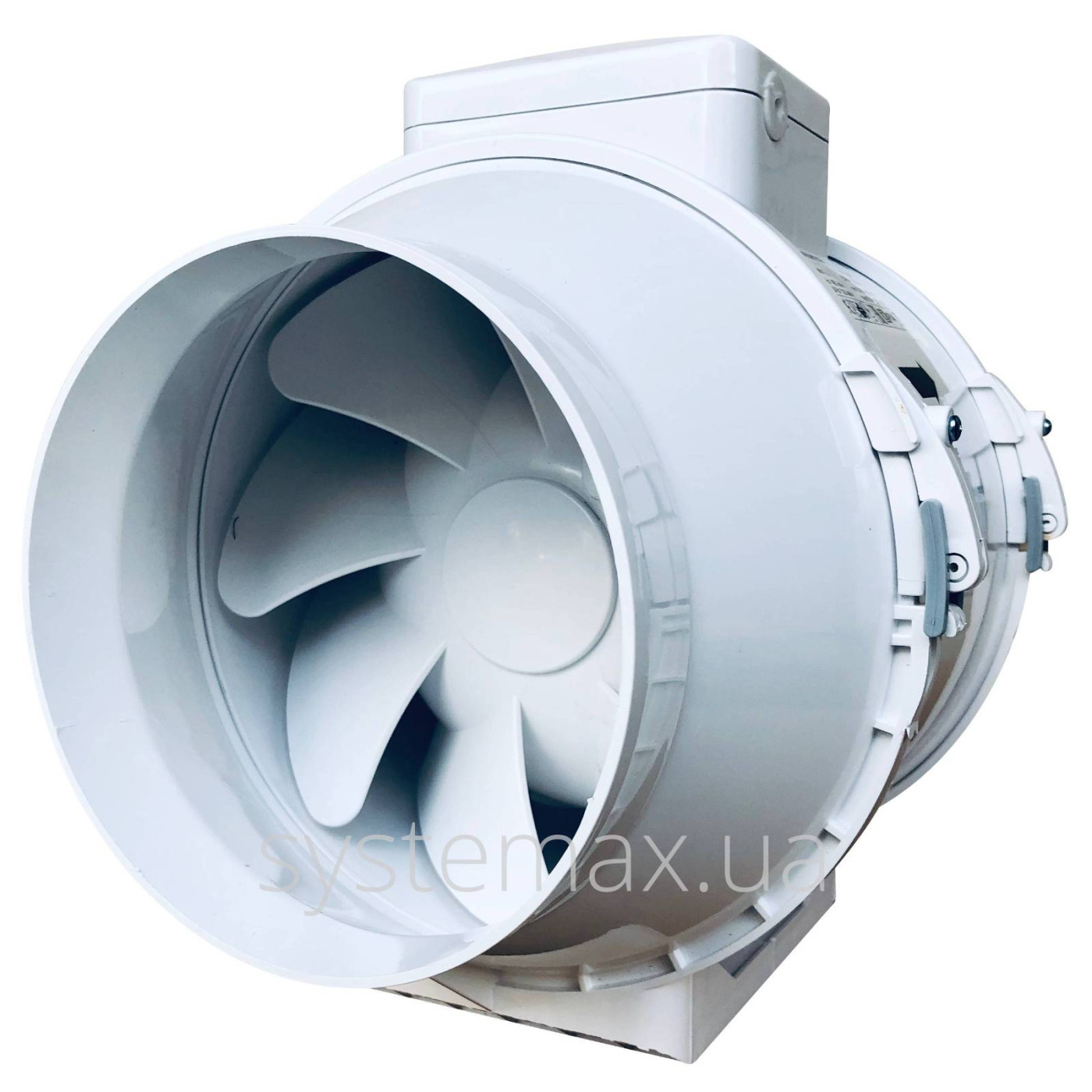

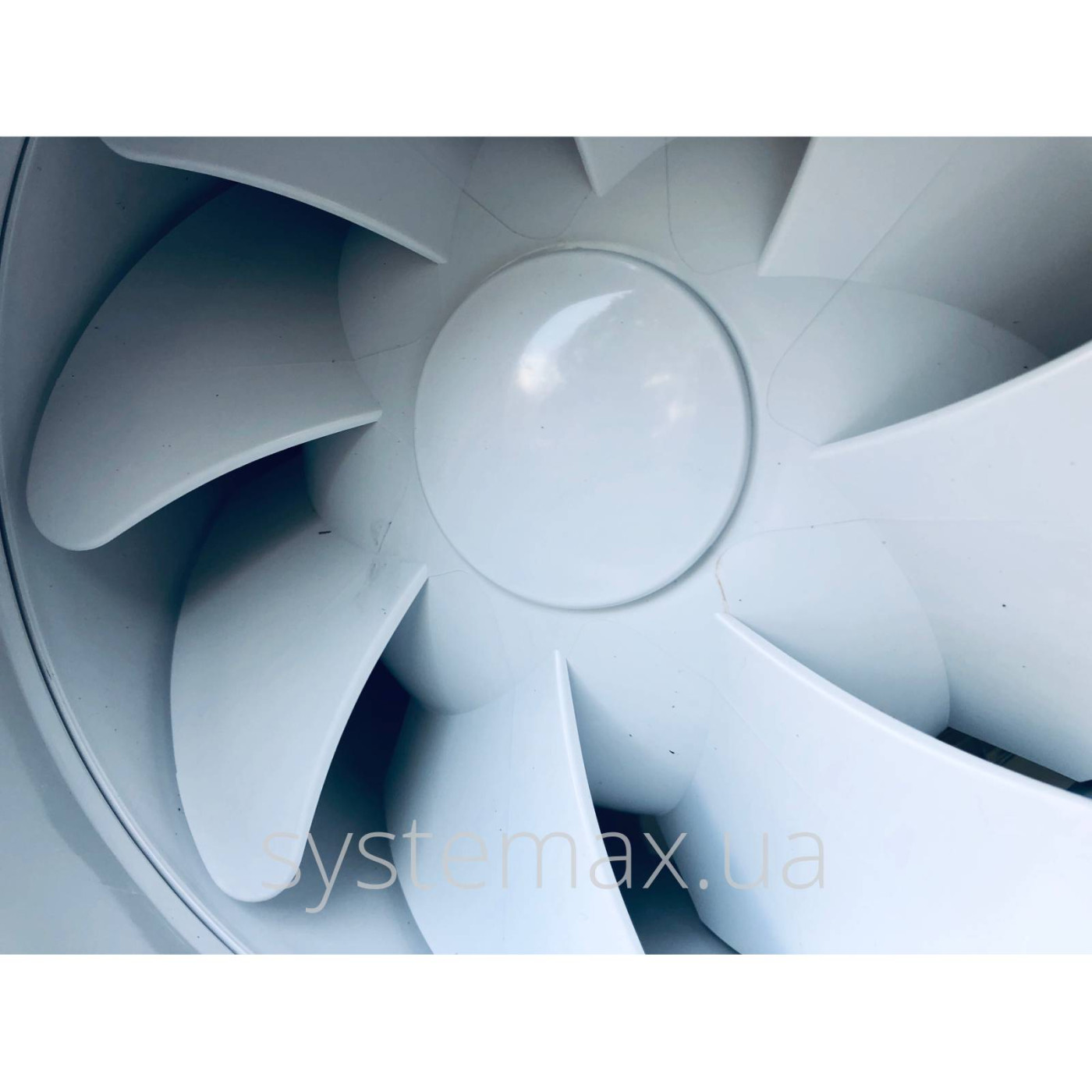

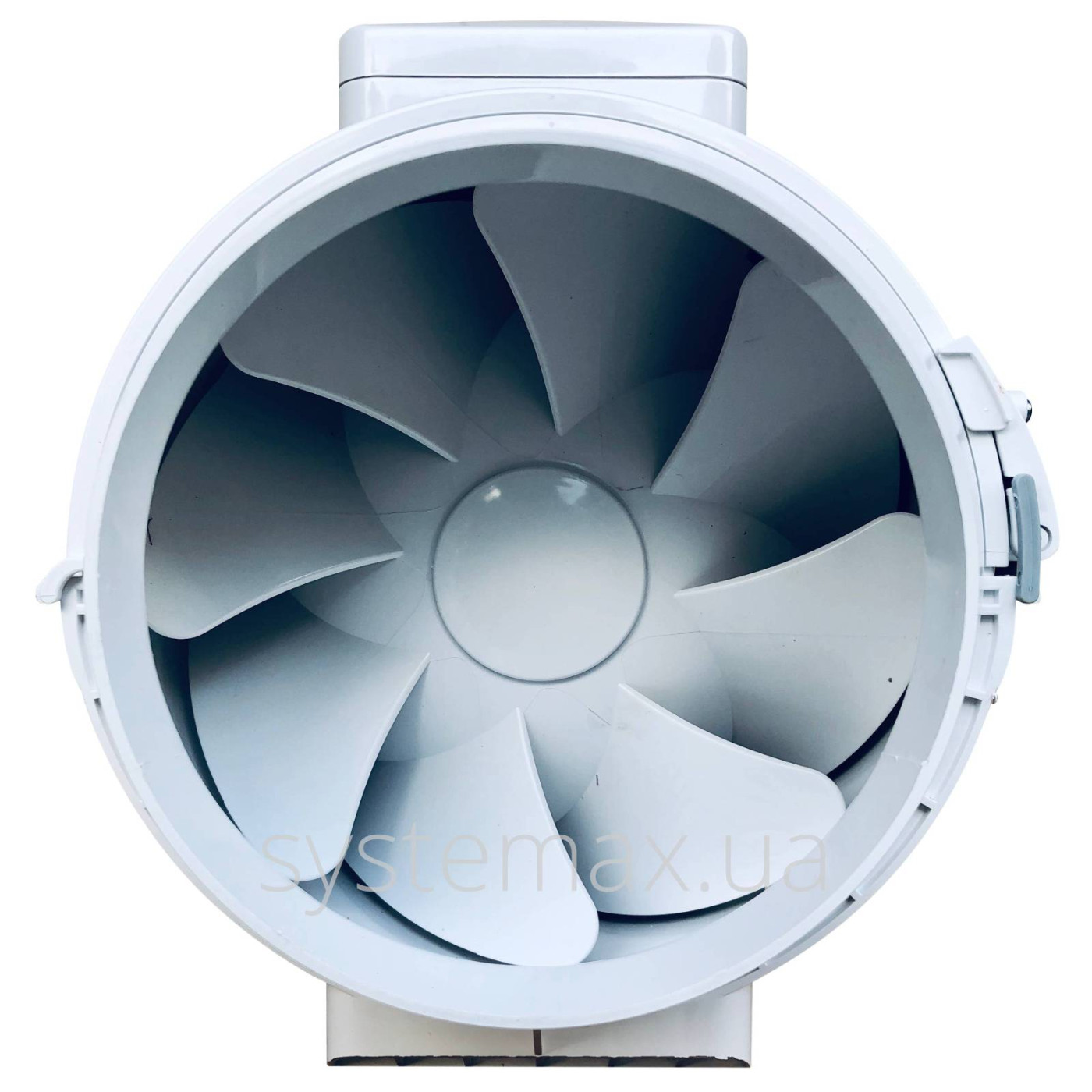

Крыльчатка

Круглый канальный вентилятор ВЕНТС ТТ 100 имеет пластиковую крыльчатку, аэродинамика лопаток которой продумана таким образом, что в сочетании с внутренней формой корпуса создает высокопроизводительный поток воздуха с минимальной турбулентностью и хорошим давлением. Крыльчатка динамически сбалансированная. Она обеспечивает минимальную шумность и максимальную долговечность вентиляционного агрегата.

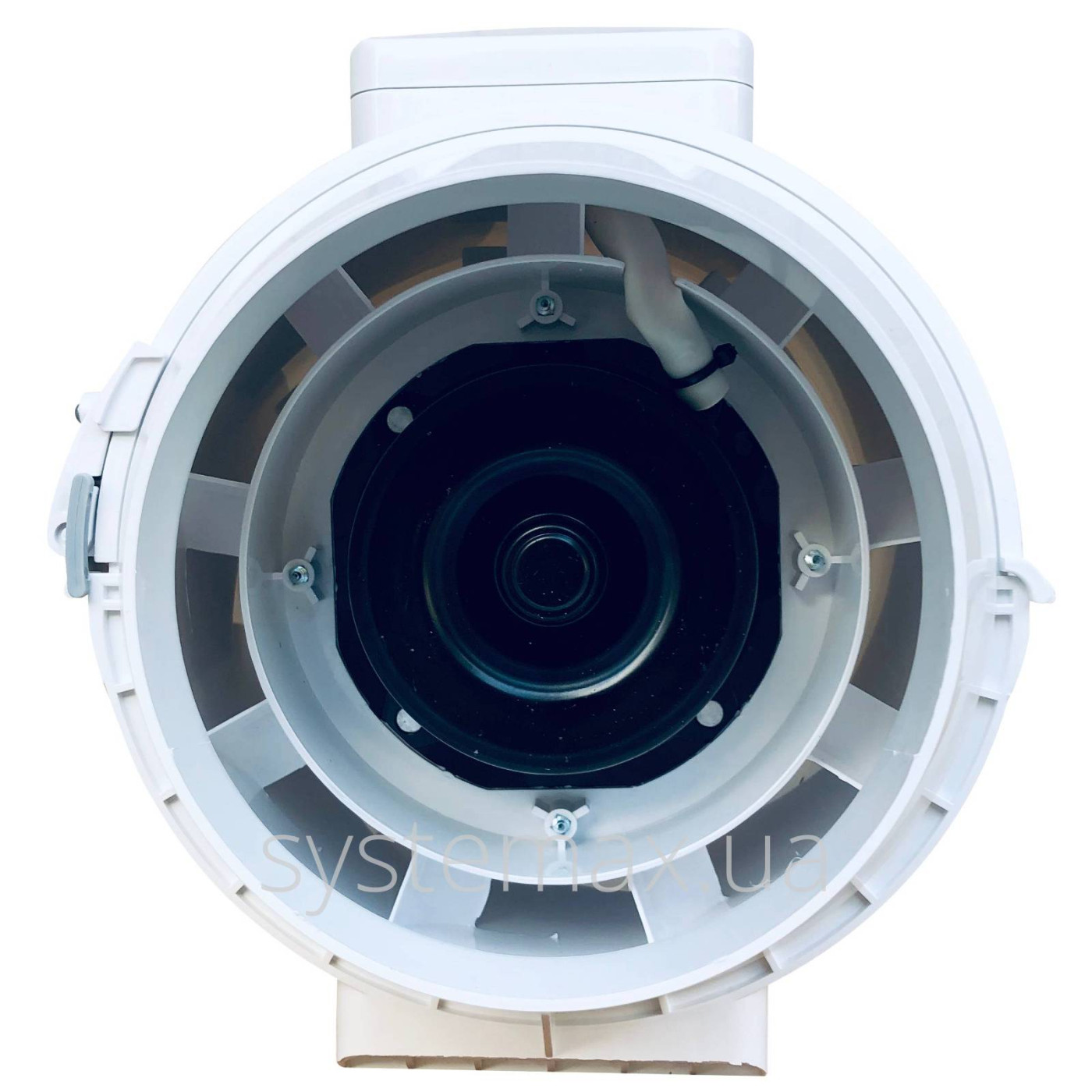

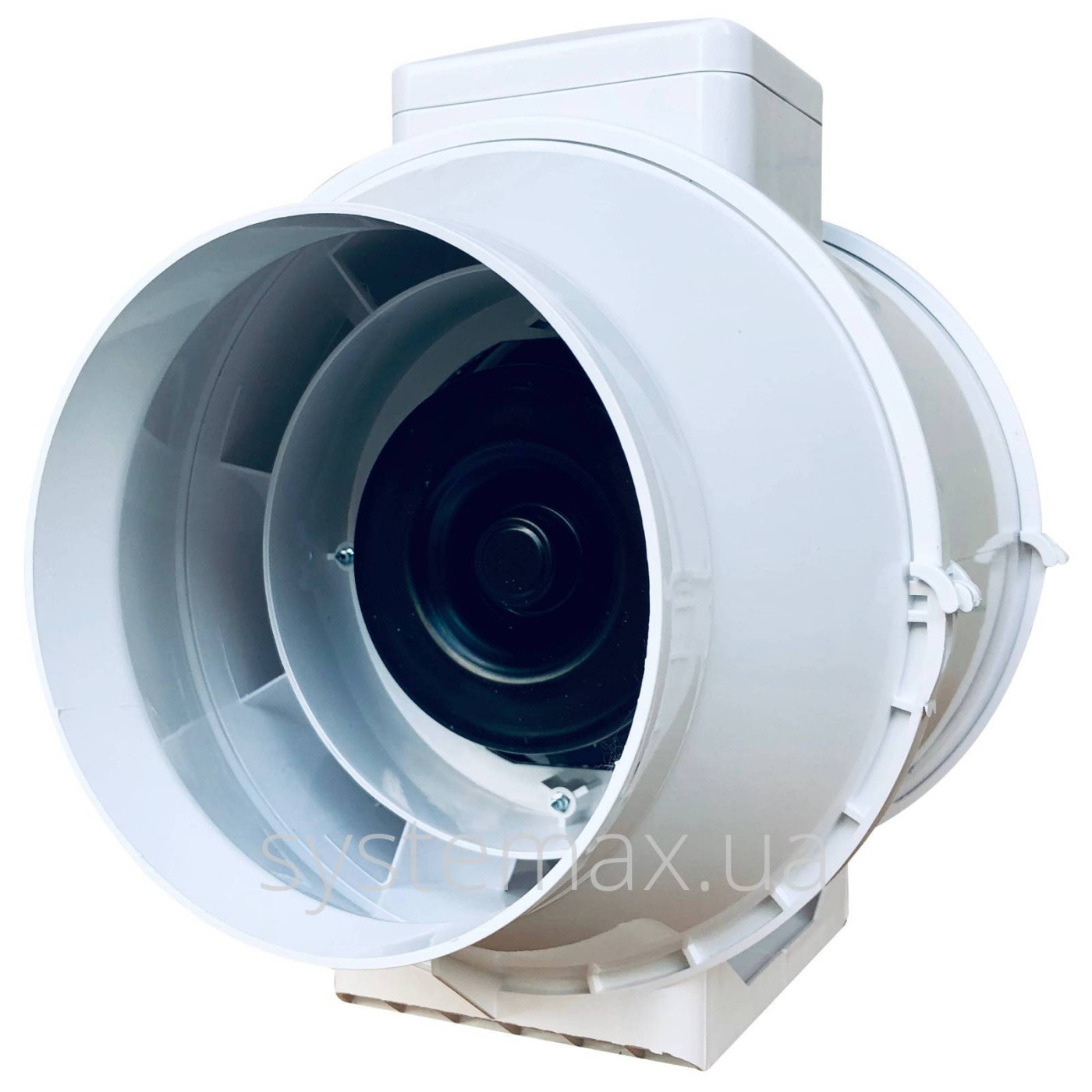

Электродвигатель

На ВЕНТС ТТ 100 установлен однофазный двухскоростной электродвигатель с внешним ротором, мощностью 33 Вт. Вместе с крыльчаткой (рабочим колесом) образует мотор-колесо. Производителем двигателя является завод BLAUBERG (Германия). Высокое качество деталей и сборки, установка подшипников качения и оснащение защитой от перегрева гарантируют надежную и продолжительную работу электродвигателя и вентилятора в целом.



Где и как устанавливается канальный вентилятор VENTS ТТ 100

Монтаж вентилятора

Устанавливается в воздушный канал круглого сечения диаметром Ø100 мм. Не зависит от места расположения в вентиляционной системе (начало, конец или любая другая точка). Кроме того вполне допускается монтаж как вертикально и горизонтально, так и под любым другим углом наклона. Из-за малого веса ВЕНТС ТТ100 не нуждается в крепежных кронштейнах и крепится непосредственно к трубопроводам воздушного канала. Для подключения к сети 220 В на корпусе вентилятора есть герметичная клеммная коробка для подсоединения кабеля питания.

Благодаря наличию съемного внутреннего блока, который крепится хомутами к патрубкам, очень легко демонтируется для ревизии и технического обслуживания.

Вентилятор канальный ВЕНТС ТТ 100 поставляется с паспортом и инструкцией, где подана вся информация по техническим параметрам, монтажу и эксплуатации.

Регулировка скорости (опция)

Для 2-скоростного электродвигателя BLAUBERG переключение скоростного режима может осуществляться за счет встроенного или внешнего переключателя.

При необходимости плавного регулирования скорости вращения используют автотрансформаторный или симисторный регулятор. Если устанавливается сразу несколько вентиляторов и их скорость нужно регулировать одновременно – можно использовать один регулятор, но с учетом того, что его номинальные мощность и сила тока не будут ниже аналогичных суммарных параметров вентиляторов.


Уровень звуковой мощности Октавные полосы частот Значение
Общее значение   56 дБА
LpA на расстоянии 1 м   46 дБА
LpA на расстоянии 3 м   36 дБА
LwA к окружению 63 Гц 17 дБА
125 Гц 29 дБА
250 Гц 53 дБА
500 Гц 51 дБА
1000 Гц 50 дБА
2000 Гц 43 дБА
4000 Гц 38 дБА
8000 Гц 26 дБА


Аэродинамические характеристики ВЕНТС ТТ 100

Диаграмма аэродинамических характеристик ВЕНТС ТТ 100 (аэродинамика канального вентилятора)

Обзор графика

Аэродинамическая характеристика канального вентилятора ВЕНТС ТТ 100 представляет собой график, на котором отображаются:

  • кривая зависимости производительности (м³/ч) от давления (Па);
  • кривая зависимости производительности (м³/ч) от мощности (Вт).


От чего зависит давление и производительность вентилятора?

На давление непосредственное влияние имеют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.

В идеальных условиях, когда нет каких-либо препятствий движению воздушного потока, канальный вентилятор ВЕНТС ТТ 100 будет иметь максимальную производительность – 187 м³/ч.



Хотите купить вентилятор ВЕНТС ТТ 100, но не знаете как подобрать самостоятельно?

Подбор количества вентиляторов

Для того, чтобы правильно определиться с количеством, достаточно знать необходимую кратность воздухообмена (см. таблицу) и объем помещения.


Объем помещения:  V = a×b×c  (м³)

где a, b, c - длина, ширина, высота (м).


Воздухообмен помещения:  L = V×K  (м³/час)

где К - кратность воздухообмена (берем из таблицы).


Количество вентиляторов:  n = L/Q  (шт.)

где Q = 187 м³/час - производительность вентилятора ВЕНТС ТТ 100.

Значение n следует округлить до большего целого числа. Таким образом полученное количество вентиляторов на 100% обеспечит помещение необходимым свежим воздухом.


Таблица почасовой кратности воздухообмена

Помещение Кратность воздухообмена
обменов/час
Литейный и металлообрабатывающий цех 20-40
Гараж, авторемонтная мастерская 6-8
Механическая мастерская 3-5
Склад 1-2
Лаборатория 5-10
Красильный цех 25-40
Красильная мастерская/химчистка 15-25
Птичник (курятник) 4-6
Свинарник 10-15
Коровник 60-100
Театр, кинозал, конференц-зал 20-40 м³ на человека
Спортивный зал Не менее 80 м³ на 1 человека, который занимается, и не менее 20 м³ на 1 зрителя
Прачечная 10-15
Ресторан 8-10
Кухонное помещение в кафе, ресторане 10-15
Комната для курения 10
Туалет (общественный) 10-12
