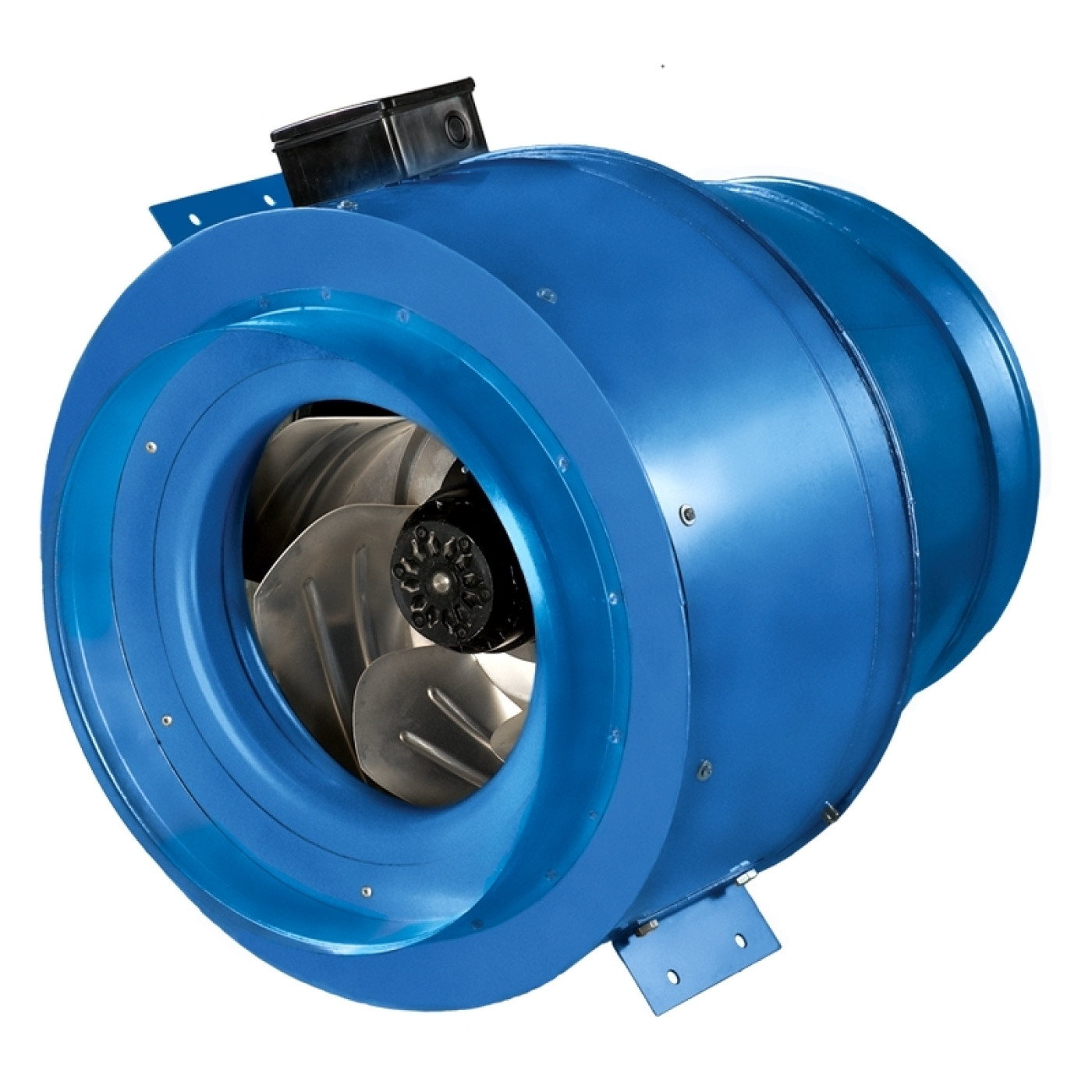

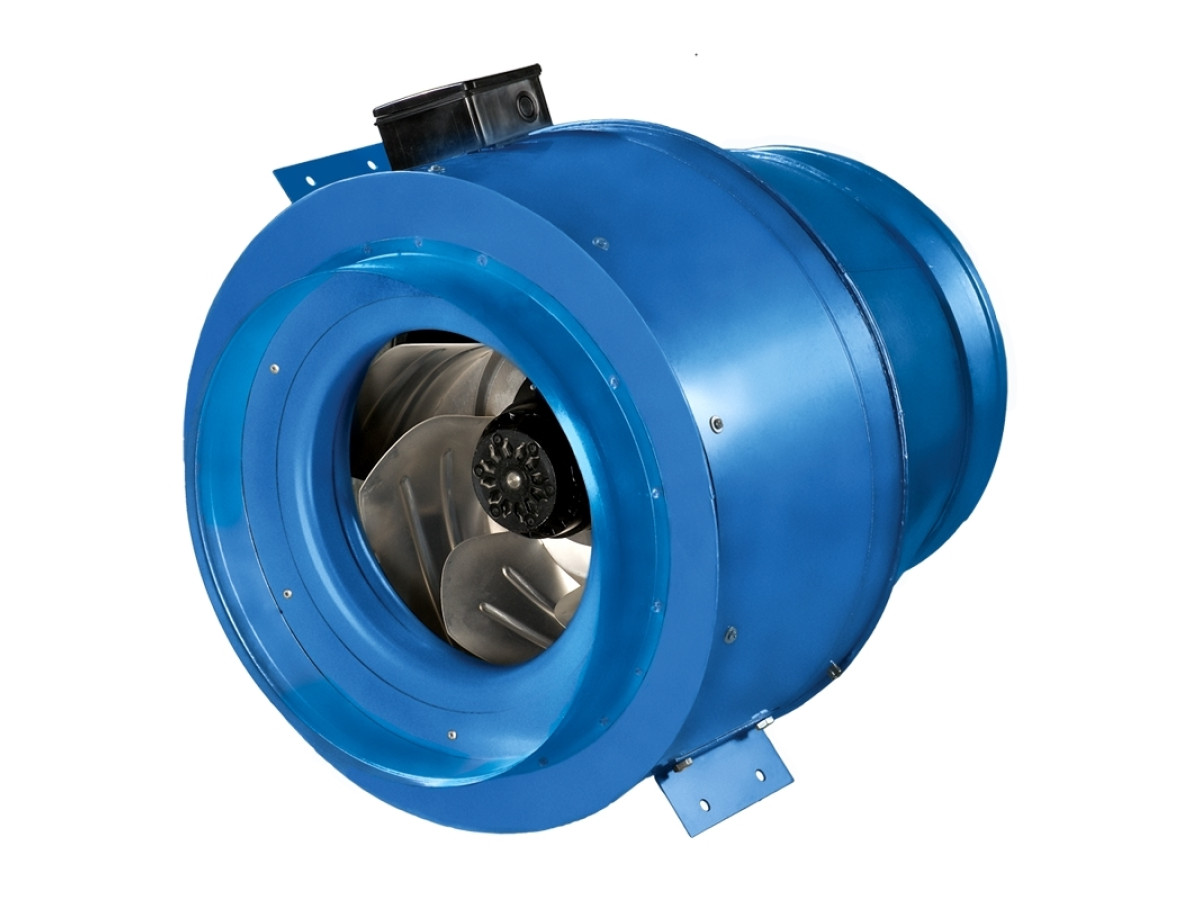

ВЕНТС ВКМ 400 круглый канальный вентилятор

Сделано в Украине
ВЕНТС ВКМ 400 круглый канальный вентилятор
ТехконтрольВся продукция прошла испытания

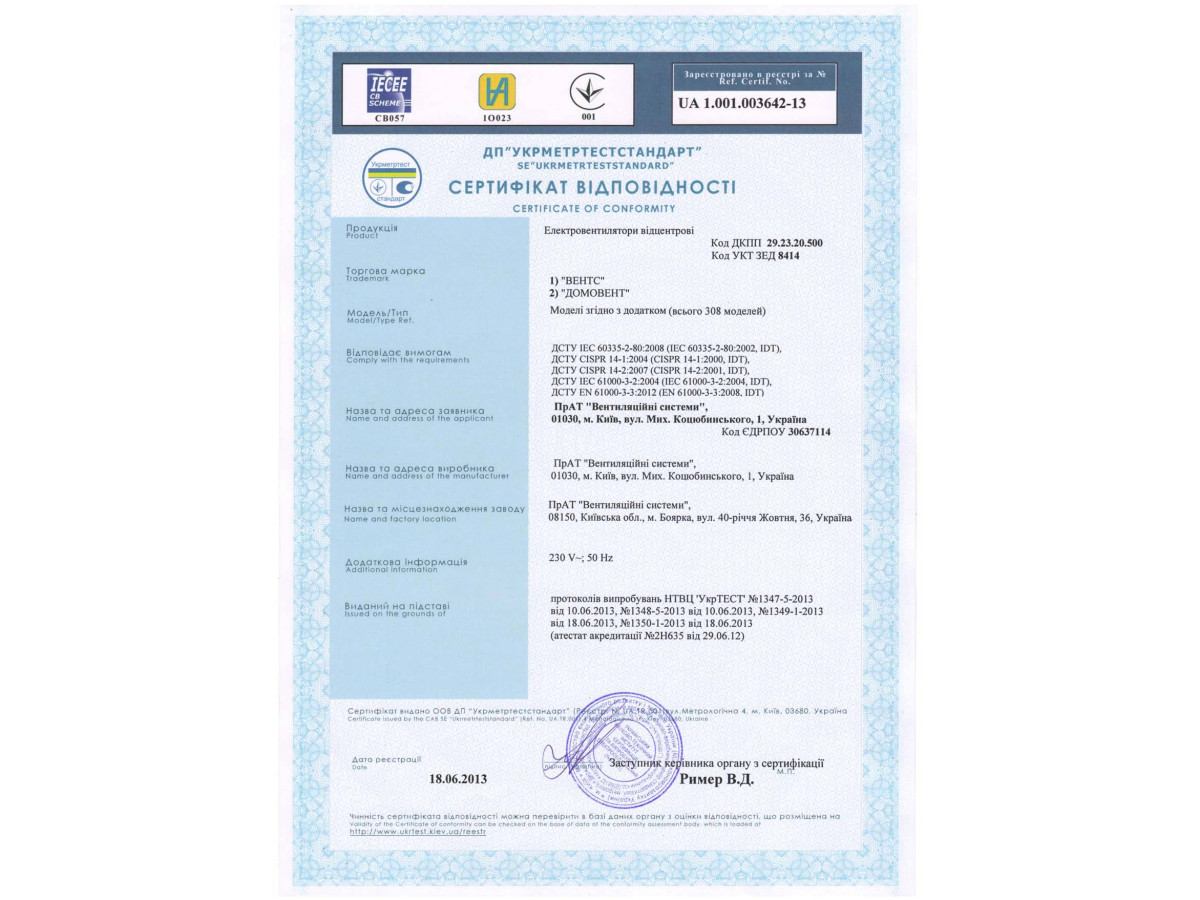

ГОСТ, ДСТУ, ISO 9001Соответствие стандартам
Отечественный производительПромышленного оборудования
Цена:
25 452 грн с НДС
Есть в наличии
×
ВЕНТС ВКМ 400 круглый канальный вентилятор
ВЕНТС ВКМ 400 круглый канальный вентилятор
25 452 грн с НДС
×
Мы Вам перезвоним!
ВЕНТС ВКМ 400 круглый канальный вентилятор
ВЕНТС ВКМ 400 круглый канальный вентилятор
×
Мы Вам ответим!
ВЕНТС ВКМ 400 круглый канальный вентилятор
ВЕНТС ВКМ 400 круглый канальный вентилятор
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 Новая Почта
Другие модели:
ВКМ 100 Б
4 006 грн
ВКМ 100
4 136 грн
ВКМ 125 Б
4 136 грн
ВКМ 125
4 265 грн
ВКМ 150 ЕС
6 268 грн
ВКМ 150
4 523 грн
ВКМС 150
5 493 грн
ВКМ 160
4 781 грн
ВКМС 160
5 763 грн
Каталог ВКМ

Технические параметры ВЕНТС ВКМ 400

Параметр Значение
Диаметр воздуховода Ø400 мм
Напряжение сети 220 В
Сила тока 2,23 А
Частота тока 50 Гц
Частота вращения 1370 об/мин
Потребляемая мощность 460 Вт
Производительность (max) 3090 м³/ч
Давление (max) 700 Па
Уровень шума (на расстоянии 3 м) 61 дБА
Температура перемещаемого воздуха -25 ...+80°С
Класс защиты IP X4
Масса 25,1 кг



Общие данные

  • вентилятор канальный;
  • монтаж - круглые воздуховоды Ø400 мм;
  • конструкция - центробежный (радиальный);
  • тип - приточный, вытяжной;
  • корпус - металлический (сталь с полимерным покрытием);
  • электродвигатель - BLAUBERG;
  • производитель - ВЕНТС (Украина);
  • гарантия 2 года.


Применение

Металлический канальный вентилятор ВЕНТС ВКМ 400 принадлежит к серии коммерческого и промышленного вентиляционного оборудования. Это один из самых надежных, доступных по цене и экономичных по энергопотреблению вентиляторов в своем классе.

Используется в системе круглых воздуховодов для организации приточной и вытяжной вентиляции общественных и промышленных помещений: офисные здания, торгово-развлекательные центры, кинотеатры, рестораны, склады, производственные цеха и т.д.



Конструкция и габаритные размеры ВЕНТС ВКМ 400

Габаритные и присоединительные размеры ВЕНТС ВКМ 400

Корпус

Корпус вентилятора – круглый, выполнен из стали с высококачественным полимерным покрытием, которое надежно защищает от коррозии. Входной и выходной патрубки имеют размер соответствующий соединению с круглыми воздуховодами диаметром Ø400 мм. На корпусе расположенна герметичная монтажная коробка с выводом для подсоединения кабеля питания от электрической сети 220 В.

Рабочее колесо

Центробежный канальный вентилятор ВЕНТС ВКМ 400 имеет металлическое оцинкованное рабочее колесо с назад загнутыми лопатками. На заводе все рабочие колеса проходят динамическую балансировку, что обеспечивает минимальную шумность и максимальную долговечность вентиляционного оборудования.

Электродвигатель

На ВЕНТС ВКМ 400 установлен однофазный электродвигатель с внешним ротором, мощностью 460 Вт. Вместе с рабочим колесом образует мотор-колесо. Производителем двигателя является завод BLAUBERG (Германия). Высокое качество деталей и сборки, установка подшипников качения и оснащение защитой от перегрева – все это гарантирует надежную и продолжительную работу электродвигателя в частности и вентилятора в целом.



Где и как устанавливается канальный вентилятор VENTS VKM 400

Монтаж вентилятора

Устанавливается в воздушный канал круглого сечения диаметром Ø400 мм. Не зависит от места расположения в вентиляционной системе (начало, конец или любая другая точка). Кроме того вполне допускается монтаж как вертикально и горизонтально, так и под любым другим углом наклона. Надежная конструкция и високое качество вентилятора позволяют его монтаж снаружи и внутри помещений. Теоретически ВЕНТС ВКМ400 может быть закреплен лишь на трубах воздушного канала. Но все же для лучшей фиксации и для избежания нагрузки на воздухопроводы рекомендуется крепить вентилятор к потолку или к стене с использованием крепежных кронштейнов, которые идут в комплекте. Для подключения к сети 220 В на корпусе вентилятора есть герметичный вывод для подсоединения кабеля питания.

Вентилятор канальный ВЕНТС ВКМ 400 поставляется с паспортом и инструкцией, где подана вся информация по техническим параметрам, монтажу и эксплуатации.

Регулировка скорости

При необходимости регулирования скорости вращения вентилятора используют автотрансформаторный или тиристорный регулятор. Первый – обеспечивает ступенчатую регулировку, а второй – плавную. Если устанавливается сразу несколько вентиляторов и их скорость нужно регулировать одновременно – можно использовать один регулятор, но с учетом того, что его номинальные мощность и сила тока не будут ниже аналогичных суммарных параметров вентиляторов.


Уровень звуковой мощности Октавные полосы частот Значение
Общее значение   81 дБА
LpA на расстоянии 1 м   71 дБА
LpA на расстоянии 3 м   61 дБА
LwA к окружению 63 Гц 35 дБА
125 Гц 57 дБА
250 Гц 66 дБА
500 Гц 75 дБА
1000 Гц 77 дБА
2000 Гц 77 дБА
4000 Гц 66 дБА
8000 Гц 58 дБА


Аэродинамические характеристики ВЕНТС ВКМ 400

Диаграмма аэродинамических характеристик ВЕНТС ВКМ 400 (аэродинамика канального вентилятора)

Обзор графика

Аэродинамическая характеристика канального вентилятора ВЕНТС ВКМ 400 представляет собой график, на котором отображаются:

  • кривая зависимости производительности (м³/ч) от давления (Па);
  • кривая зависимости производительности (м³/ч) от мощности (Вт).


От чего зависит давление и производительность вентилятора?

На давление непосредственное влияние имеют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.

В идеальных условиях, когда нет каких-либо препятствий движению воздушного потока, канальный вентилятор ВЕНТС ВКМ 400 будет иметь максимальную производительность – 3090 м³/ч.



Хотите купить вентилятор ВЕНТС ВКМ 400, но не знаете как подобрать самостоятельно?

Подбор количества вентиляторов

Для того, чтобы правильно определиться с количеством, достаточно знать необходимую кратность воздухообмена (см. таблицу) и объем помещения.


Объем помещения:  V = a×b×c  (м³)

где a, b, c - длина, ширина, высота (м).


Воздухообмен помещения:  L = V×K  (м³/час)

где К - кратность воздухообмена (берем из таблицы).


Количество вентиляторов:  n = L/Q  (шт.)

где Q = 3090 м³/час - производительность вентилятора ВЕНТС ВКМ 400.

Значение n следует округлить до большего целого числа. Таким образом полученное количество вентиляторов на 100% обеспечит помещение необходимым свежим воздухом.


Таблица почасовой кратности воздухообмена

Помещение Кратность воздухообмена
обменов/час
Литейный и металлообрабатывающий цех 20-40
Гараж, авторемонтная мастерская 6-8
Механическая мастерская 3-5
Склад 1-2
Лаборатория 5-10
Красильный цех 25-40
Красильная мастерская/химчистка 15-25
Птичник (курятник) 4-6
Свинарник 10-15
Коровник 60-100
Театр, кинозал, конференц-зал 20-40 м³ на человека
Спортивный зал Не менее 80 м³ на 1 человека, который занимается, и не менее 20 м³ на 1 зрителя
Прачечная 10-15
Ресторан 8-10
Кухонное помещение в кафе, ресторане 10-15
Комната для курения 10
Туалет (общественный) 10-12
