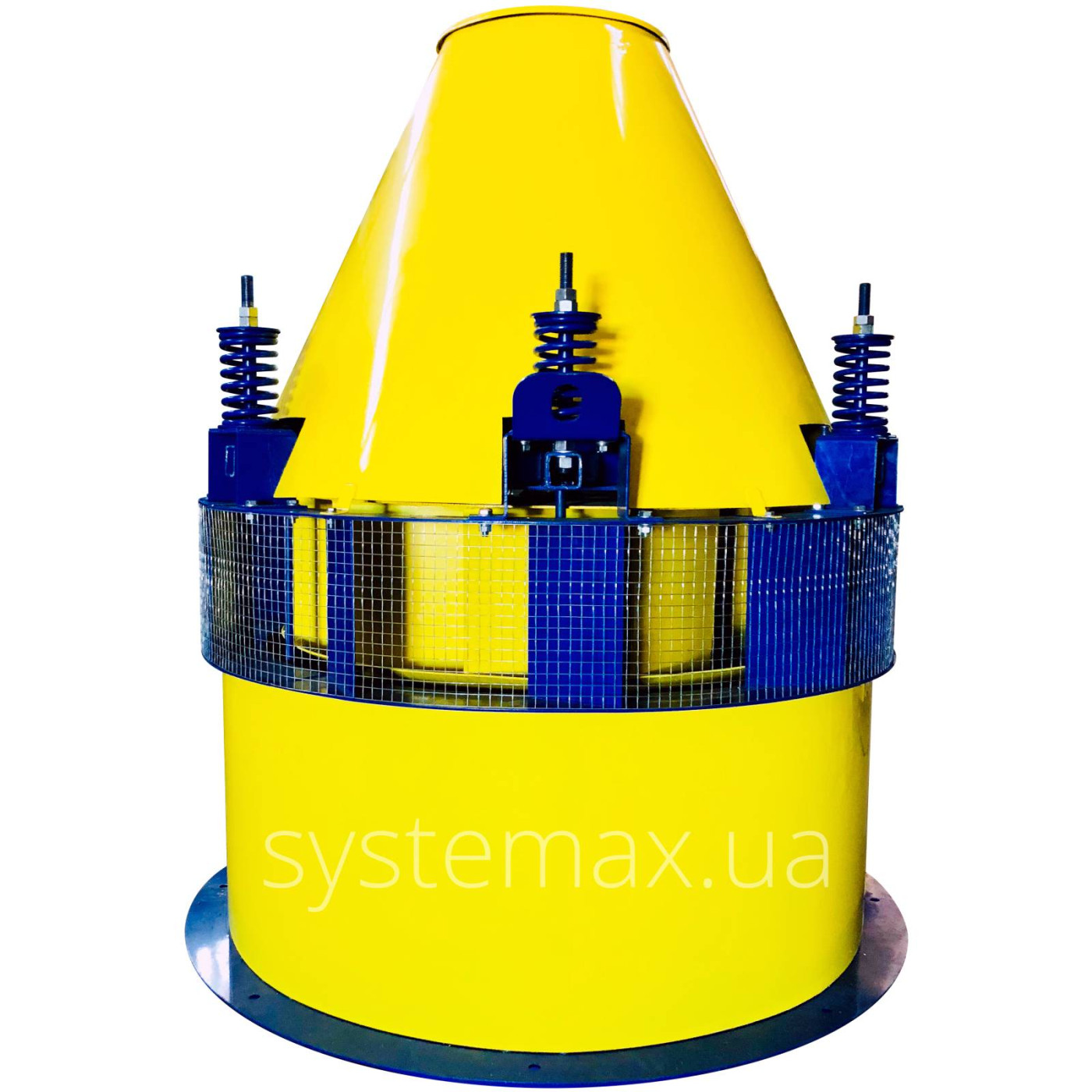

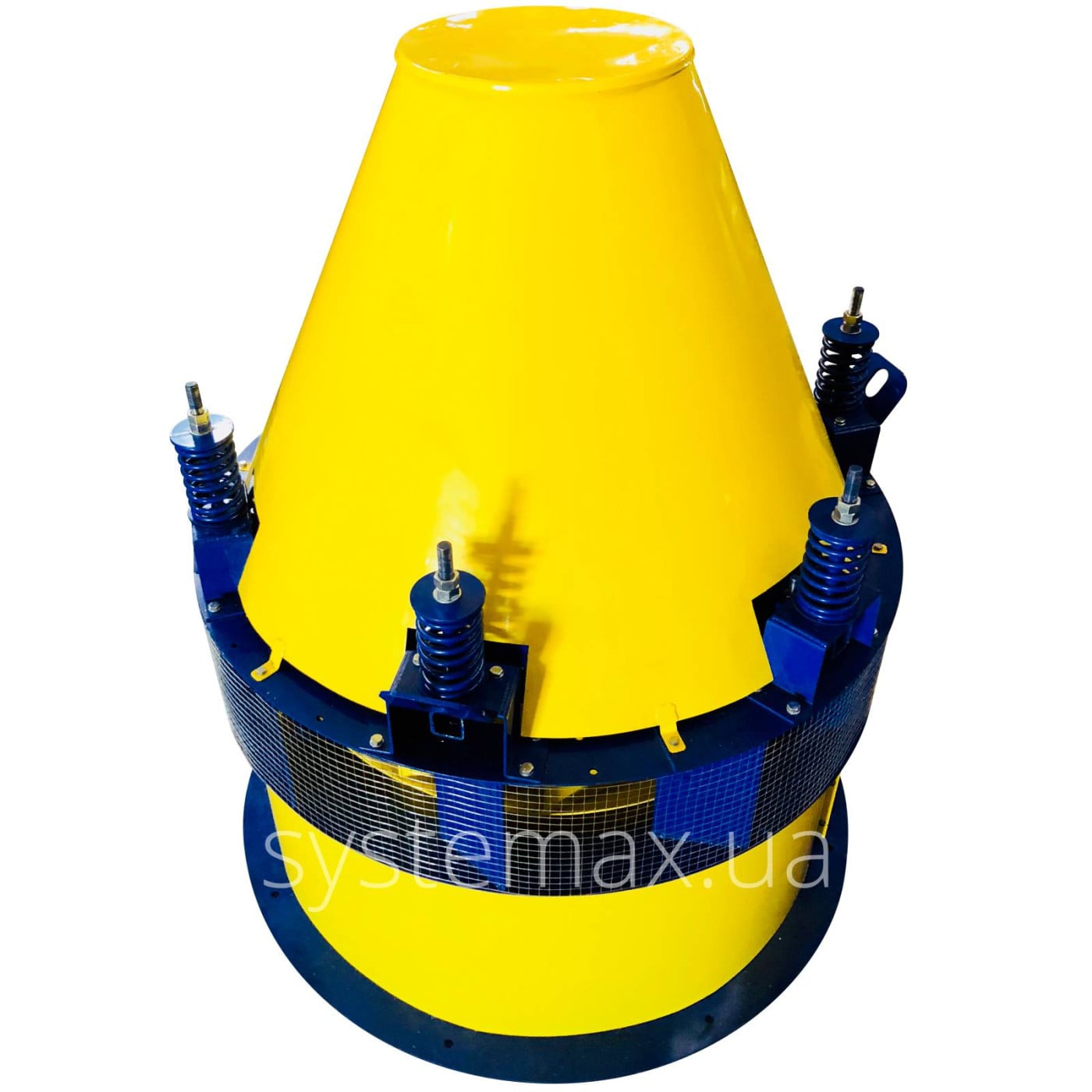

Характеристики вентилятора ВКР №12,5 исполнение №5

Основные характеристики

  • вентилятор крышный центробежный низкого давления;
  • материал углеродистая сталь
    (под заказ - алюминий, нержавеющая сталь, разнородные металлы);
  • исполнение 5 (ременная передача);
  • комплектация электродвигателями мощностью 4 ... 5,5 кВт;
  • диаметр рабочего колеса 1250 мм;
  • количество лопаток рабочего колеса 12 шт.;
  • лопатки загнутые назад;
  • производительность 26000 ... 27800 м³/час;
  • рабочее давление 300 ... 320 Па;
  • температура рабочей среды до 80°С;
  • напряжение сети 380 В.


Применение и аналоги крышных вентиляторов ВКР №12,5 (схема 5)

ВКР №12,5 относится к серии центробежных крышных вентиляторов с низким давлением. Его применяют в системах вытяжной вентиляции, когда вентиляционный агрегат нужно разместить на крыше здания. Причиной тому может быть ограниченность свободного пространства в помещениях, желание избавится от шумов связанных с работой вентилятора и др.

На заводе СИСТЕМАКС крышник ВКР изготавливается в соответствии с ТУ У 29.2-36342124-01-2017 на современном оборудовании и с применением новых технологий. Он отвечает всем соответствующим стандартам ДСТУ (ГОСТ). По техническим параметрам ВКР-12,5 производства СИСТЕМАКС является более совершенным и эффективным нежели аналоги, что делались и еще делаются на некоторых заводах в Украине.

Варианты наименований модели среди производителей вентиляционного оборудования Украины:

  • ВКР №12,5,  ВКР-12,5,  ВКР 12,5


Технические параметры ВКР 12,5 схема №5

Крышный
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Вес Габаритные размеры
Диаметр × Высота
Марка Мощность Частота вращения Производительность Давление
кВт об/мин м³/ч Па кг мм
ВКР №12,5
схема 5
АИР132S8 4 750 26 000 300 651 1600×1760
АИР132М8 5,5 750 27 800 320 667


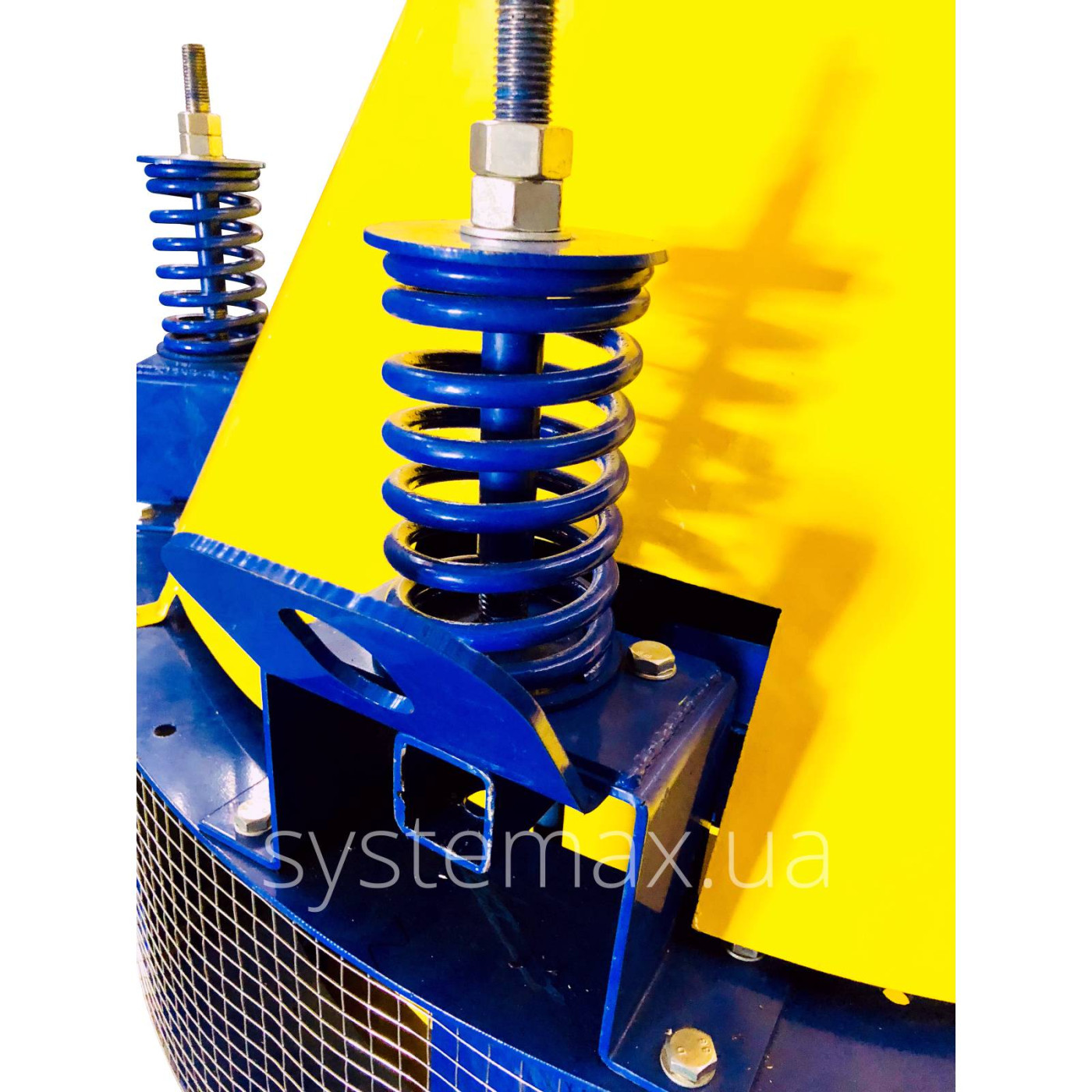

Конструктивные особенности ВКР-12,5 схема 5

Узлы вентилятора ВКР №12,5 сх. 5

  • Корпус вентилятора ВКР №12,5 (рама)
    Корпус металлический, сварной. Состоит из каркаса и монтажной платформы, в которой предусмотрены отверстия для крепления к крыше.

  • Диффузор (входной патрубок)
    Выполнен из листового металла. Направляет воздушный поток из вентиляционного канала/шахты в рабочее колесо.

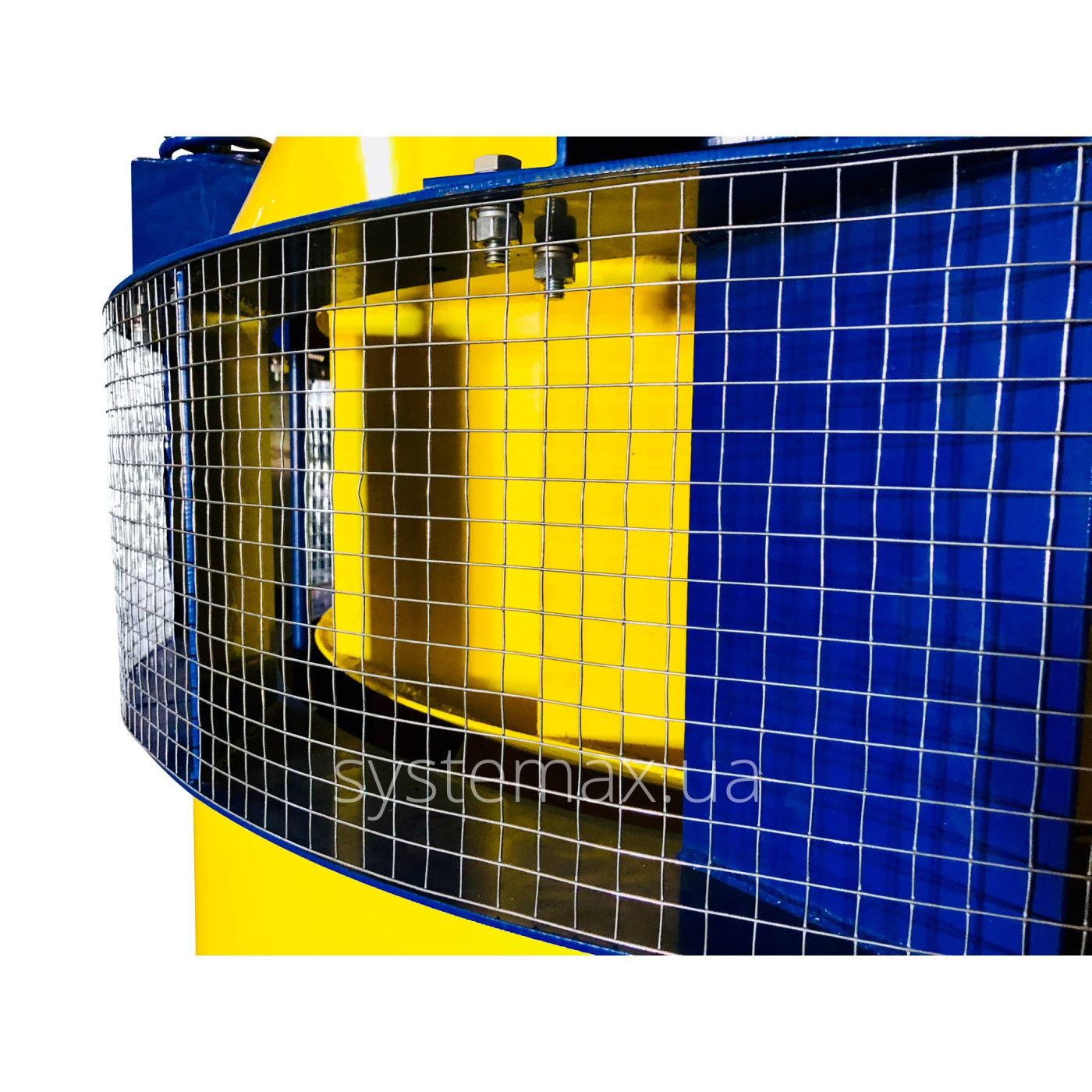

  • Рабочее колесо вентилятора ВКР №12,5 сх. 5
    Рабочее колесо (или "беличье колесо") металлическое, сварное. Имеет 12 загнутых назад лопаток. Диаметр рабочего колеса 1250 мм. Статически и динамически сбалансированное. Насаживается на промежуточный вал вентилятора.

  • Электродвигатель АИР для крышника ВКР №12,5
    Для ВКР 12 5 выполненном по схеме 5 подходят двигатели мощностью 4 и 5,5 кВт с частотой вращения 750 об/мин. Для базовой комплектации крышного вентилятора используются общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР. В зависимости от условий эксплуатации может быть установлен электромотор другой серии. Напряжение электрической сети - 380 В.

  • Ременная передача
    Состоит из клиновых ремней, ведущего и ведомого шкивов. Передает крутящий момент с вала электродвигателя на промежуточный вал вентилятора.

  • Подшипниковый узел
    Состоит из промежуточного вала и двух подшипников, на которых вал вращается. Используемые подшипники - SNR, Франция. Отличаются высокой надежностью и долговечностью. Используются вместо давно устаревших и непрактичных маслянных ванн.

  • Защитный зонт
    Выполнен из листового металла. Защищает электродвигатель и другие рабочие узлы вентилятора от атмосферных осадков.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВКР №12,5
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.

  • Нержавеющая сталь
    Коррозионностойкое исполнение. Используется в случаях, когда вентилятор работает в условиях повышенной агрессивности рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение. Используется на объектах с высокими требованиями по взрывобезопасности и где очень высокая вероятность воспламенения перемещаемой газо-воздушной смеси.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение. Все аналогично предыдущему пункту. Основное отличие исполнения из алюминиевых сплавов от разнородных металлов - это 100% гарантия взрывозащищенности и свободное прохождение по всем государственным нормам, стандартам и требованиям по взрывобезопасности. Но есть и болезненный для многих "подводный камень" - ЦЕНА. Крышный вентилятор из алюминия гораздо дороже от вентилятора из разнородных металлов - ориентировочно в 3-4 раза.


Схема монтажа крышного вентилятора ВКР на стакан с обратным клапаном и поддоном

Крышный вентилятор ВКР установленный на стакан с обратным клапаном и поддоном: схема монтажа

Обозначения:

1 - крышный вентилятор;
2 - стакан;
3 - поверхность крепления стакана к кровле;
4 - поверхность крепления стакана к вентилятору;
5 - обратный клапан;
6 - поверхность крепления обратного клапана к вентилятору;
7 - поддон.

Конструктивное исполнение вентилятора ВКР 12,5

Крышный вентилятор ВКР-12,5 выполненный по схеме №5 и конструктивно устроен так, что передача крутящего момента от электродвигателя на рабочее колесо вентилятора осуществляется через клино-ременную передачу и подшипниковый узел SNR.

Что дает 5-я схема:

  • подбирая размеры шкивов можно корректировать передаточное число, и как следствие - частоту вращения рабочего колеса и производительность вентилятора;
  • клиновые ремни способствуют "сглаженному" и безопасному пуску/остановке вентилятора и электродвигателя, что особенно актуально в случае внезапного выхода из строя одного из них.




Преимущества наших крышных вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена
  • 2 года гарантия


Габаритные и присоединительные размеры крышного вентилятора ВКР-12,5 (схема 5)

Чертеж схемы исполнения №5

Крышный вентилятор ВКР №12,5 схема 5 чертеж: вид спереди, вертикальный разрез
Чертеж ВКР-12,5 схема 5: вид сверху без колпака


График (диаграмма) аэродинамики ВКР 12,5

Аэродинамическая характеристика вентилятора ВКР-12,5 - диаграмма, график

Условные обозначения

Q - производительность по воздуху, 10³ м³/ч;
Pv - полное давление, Па;
η - коэффициент полезного действия (КПД);
n - частота вращения рабочего колеса, об/мин;
- установочная мощность, кВт:
-  при n=380 об/мин – 4 кВт.

Если у Вас возникнут сложности с определением технических характеристик вентилятора ВКР 12 5, просто звоните нам на горячую линию +38 (044) 334-44-27 и наши специалисты с радостью помогут Вам!



Как купить крышный вентилятор низкого давления ВКР №12,5 (исполнение 5)

Крышные вентиляционные агрегаты ВКР №12,5 по схеме 5 производятся в Украине на заводе ПК СИСТЕМАКС. Качество изготовления вентиляторов на очень высоком уровне: идеально отбалансированные рабочие колеса, минимальные зазоры между входящим патрубком и рабочим колесом, улучшенные показатели продуктивности и КПД, порошковая покраска. Каждый вентилятор проходит обязательную проверку в отделе контроля качества и полностью соответствует стандартам ГОСТ (ДСТУ). Гарантия на такой вентилятор составляет 2 года.

Изготовление и продажа вентиляционного оборудования производства ПК СИСТЕМАКС осуществляется как для предприятий внутреннего рынка Украины, так и на экспорт в страны Европы, СНГ, Ближнего востока и Африки. Купить ВКР-12,5 исп. 5 в Украине в розницу и оптом можно напрямую с завода-производителя (без посредников). Паспорт на продукцию, а также вся сопутствующая техническая, юридическая и бухгалтерская документация предоставляется в обязательном порядке.

Центробежные крышные вентиляторы ВКР 12,5 исполнение №5 всегда поддерживаются в достаточном количестве на складах компании СИСТЕМАКС. Поэтому, если у Вас возникла необходимость в приобретении данного вида оборудования - купить крышный вентилятор ВКР №12,5 проблем не составит. Для этого звоните по тел. +38 (044) 383-27-33, или оформляйте онлайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту [email protected]. Заказ будет принят и обработан сразу же. А если понадобится консультация - без проблем поможем!

Компания-производитель ПК СИСТЕМАКС предлагает самые выгодные условия по цене, срокам поставки и условиям оплаты на все вентиляторы. Для постоянных заказчиков всегда действуют накопительные скидки.
