Маркировка электродвигателей: расшифровка обозначений

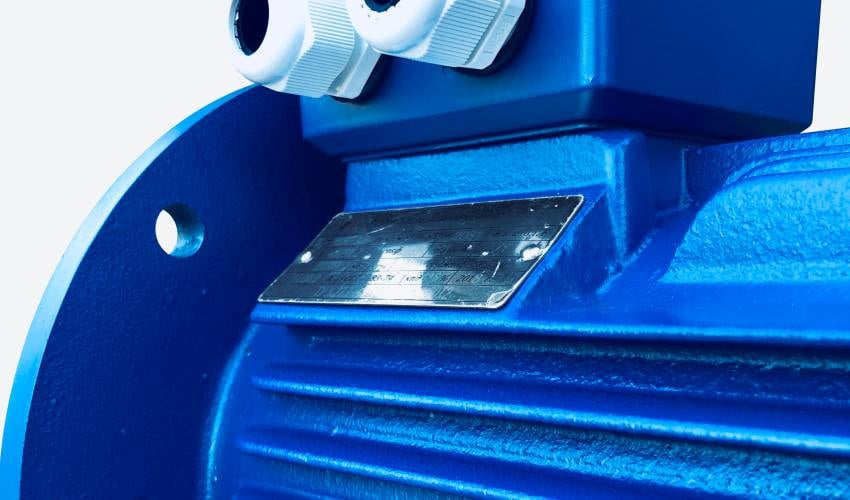

Электродвигатель с табличкой: маркировка и характеристики

Электродвигатели используются в огромном количестве современных механизмов, агрегатов и электроприборов. Станки, транспортные средства, бытовая техника, насосы содержат те или иные виды электромоторов. В случае поломки двигатель нужно заменить аналогичным. Для этого необходимо понимать, какими характеристиками он должен обладать или каким аналогом его можно заменить.

Чтобы подобрать параметры мотора из ассортимента производителей согласно спецификации, используется маркировка электродвигателя. Она обычно располагается на шильдике – табличке на корпусе двигателя.

Основные характеристики электродвигателя

Поскольку на сегодняшний день на рынке представлено большое количество моторов, маркировка электродвигателей у каждого изготовителя может несколько отличаться согласно внутренним правилам компании-производителя. Но основные условные обозначения, принятые в международном сообществе, остаются неизменными. На табличке указываются следующие характеристики:

серия электродвигателя;
способ монтажа;
мощность двигателя;
рабочее напряжение;
скорость вращения вала;
степень защиты;
климатическое исполнение.

Типы электродвигателей

Количество фаз, тип электродвигателя, особенности конструкции ротора также указываются в маркировке. Обозначение электродвигателей включает в себя информацию о типе мотора:

постоянного тока (коллекторный и вентильный);
бесколлекторный;
переменного тока (синхронный, асинхронный, трех- или однофазный асинхронный двигатель);
синхронный возвратно-поступательного движения.

Структура маркировки электродвигателя

Расшифровка маркировки двигателя обычно представлена в документации производителя. Структура практически любой бирки или шильдика примерно одинакова и состоит из 9 пунктов:

марки (АИР, АО, 4АН);
признака модификации, которых может быть несколько (обычно расшифровка электродвигателей приводится в технической документации от производителя);
высоты оси вращения;
установочного размера по длине станины;
длины сердечника;
числа полюсов;
предназначения электромотора;
климатического исполнения;
категории размещения.

Расшифровка основных обозначений

Чтобы подобрать полноценную замену сломанному или устаревшему двигателю, необходимо знать обозначение электродвигателя и его параметры. Многие электродвигатели уже не производятся, поэтому подобрать их полный аналог достаточно сложно. Тем важнее становится расшифровка марки двигателя, благодаря которой можно выбрать максимально подходящую модель.

Серия может состоять из цифры, обозначающей номер серии, и нескольких букв. Привязка по мощности к присоединительным размерам согласно ГОСТу или ДСТУ обозначается буквами Р или С.

Модификация электродвигателя расшифровывается следующим образом:

В – встраиваемость;
П – пристраиваемость;
С – повышенное скольжение;
К – с короткозамкнутым ротором;
Р – повышенный пусковой момент;
Х – алюминиевая станина;
К – фазный ротор;
Ф – наличие системы принудительного охлаждения;
Е – общепромышленный электродвигатель со встроенным электромагнитным тормозом;
3Е – трехфазная обмотка у однофазного двигателя;
П – повышенная точность по установочным размерам.

Размер станины обозначается как S, M, L, соответственно английским размерам – short, medium, long.

Длина сердечника ротора может иметь маркировку А, В, С.

Назначение электродвигателя может иметь следующее обозначение:

Б1 – наличие датчика температуры подшипника, Б2 – антиконденсатный подогрев;
А – возможность установки на атомных станциях;
Н – низкий уровень шума;
Л – использование в лифтах или грузоподъемниках;
С – использование в штанговых насосах;
Ш – электродвигатели для промышленных швейных и портняжных машинок.

Эти перечни модификаций и назначений электродвигателей не являются полными, список возможных маркеров можно изучить в соответствующих справочниках. Европейские и китайские бирки и шильдики несколько отличаются, но общий принцип остается неизменным.

Пример расшифровки конкретной маркировки

Маркировка при наличии шильдика или паспорта читается достаточно просто. Для примера приведена расшифровка электродвигателя АИР С132МА8Б У3:

А – асинхронный, И – унифицированной серии;
Р – привязка мощности к установочным или присоединительным размерам согласно ГОСТу Р51689, говорит о том, что двигатели данного стандарта являются взаимозаменяемыми;
C – показатель модификации, в данном случае повышенного скольжения;
132 – габариты, то есть расстояние от центра вала электродвигателя до опорных лап, измеренное в миллиметрах;
М – длина станины, в данном случае medium, ее значение можно уточнить в справочных таблицах;
А – длина сердечника ротора;
8 – количество полюсов;
Б – наличие встроенной температурной защиты;
У3 – использование в умеренном климате в закрытых помещениях без искусственного регулирования климатических условий.

Маркер говорит об основных технических параметрах, способе крепления и установки, конструктивном исполнении и особенностях электродвигателя. Например, A0 9412/8/6/4 – трехфазный асинхронный двигатель серии АО с габаритом 9 и длиной 4, имеющий 12, 8, 6 и 4 полюсов. А электродвигатель A0 Л2-21-6 имеет алюминиевый корпус и 6 полюсов.

Заключение

Если возникают трудности с расшифровкой шильдика или его вовсе нет, то узнать маркировку двигателя можно по диаметру вала, количеству полюсов электромотора, вылету или величине выступающих элементов вала, диаметру фланца и расстояние от центра вала до лап. Фактические значения необходимо сравнить с табличными, которые содержит каталог электродвигателей АИР. Сделать это самостоятельно, разобрав двигатель и измерив параметры для сверки со справочником, достаточно сложно. Это может привести к поломке агрегата и травмам, поэтому лучше обратиться к специалистам.
