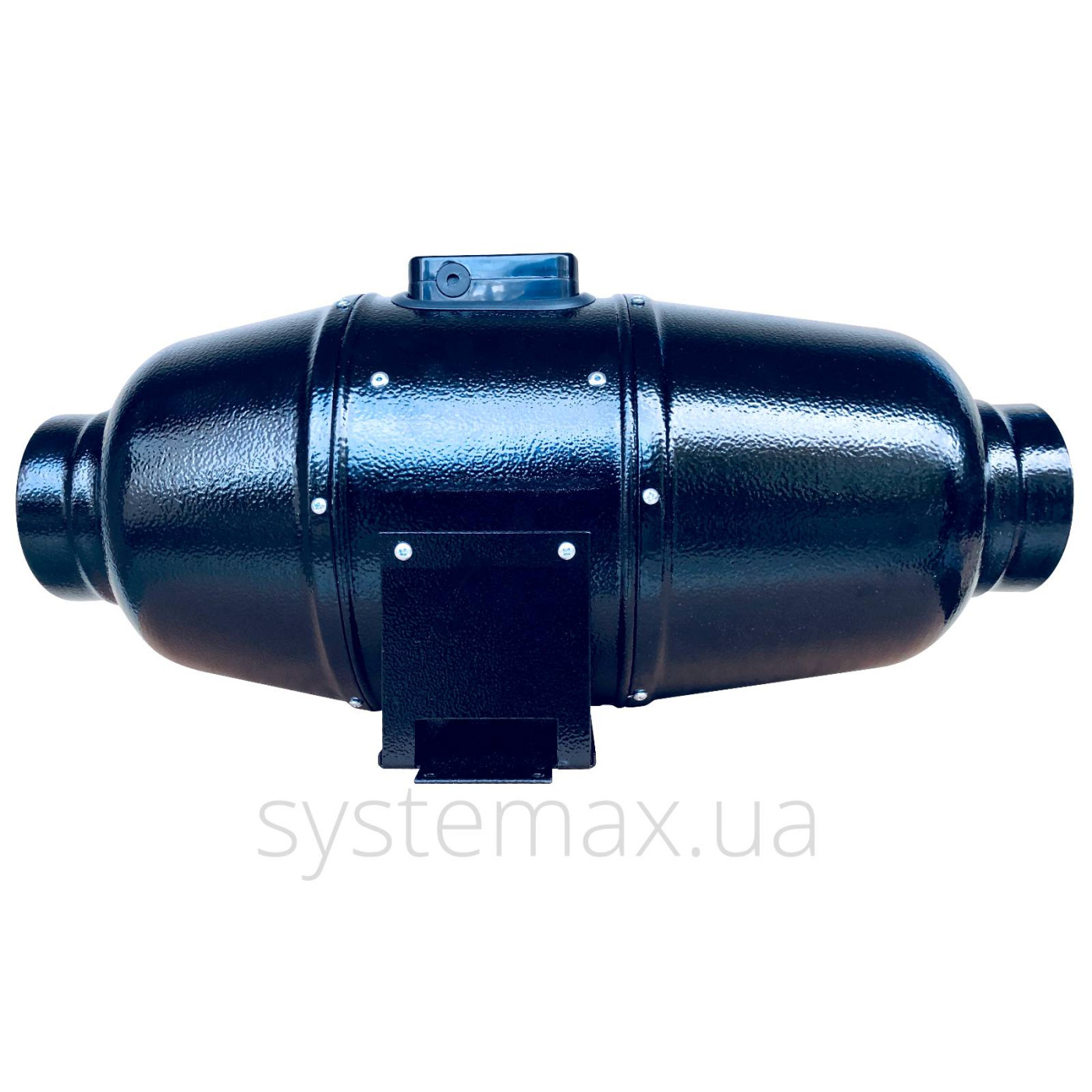

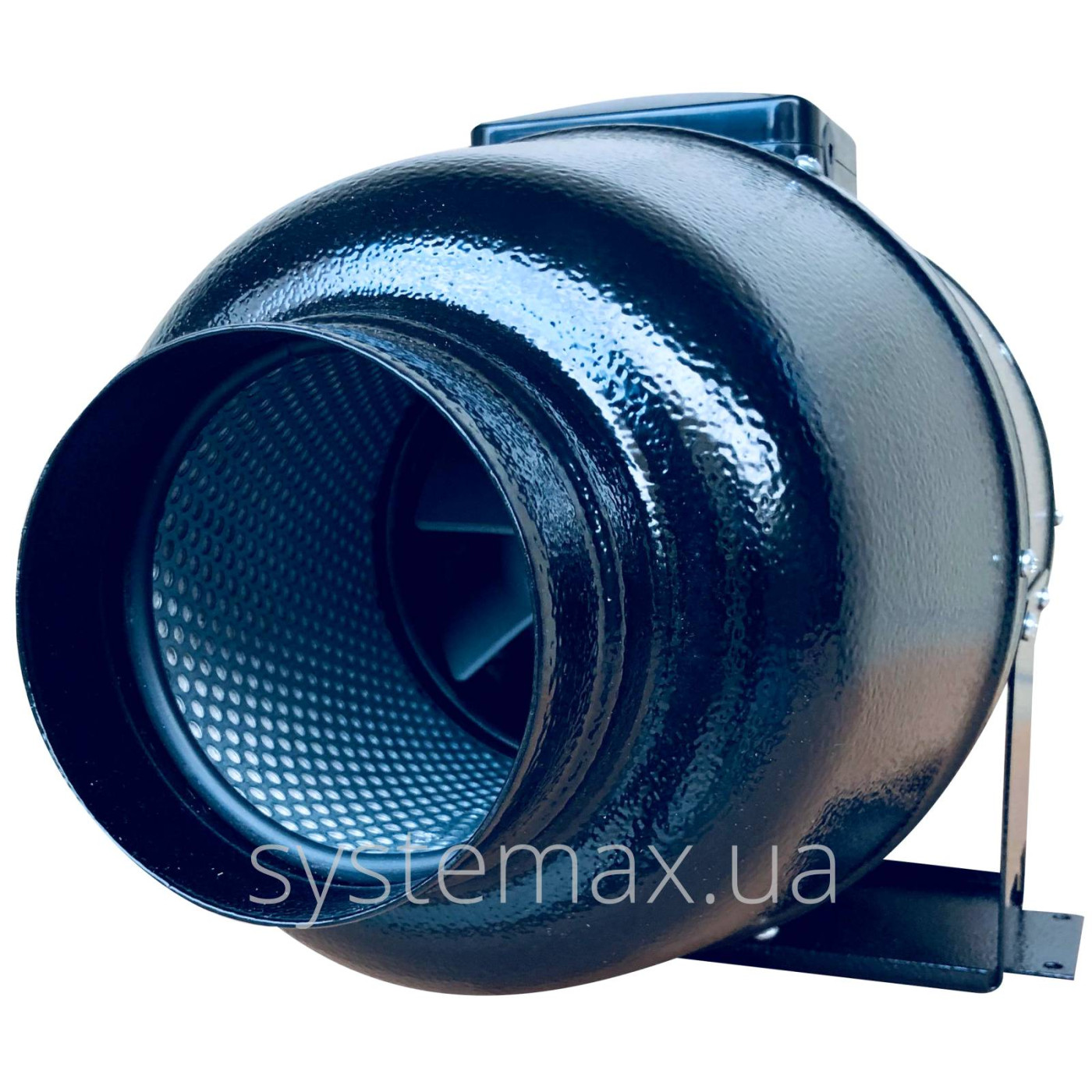

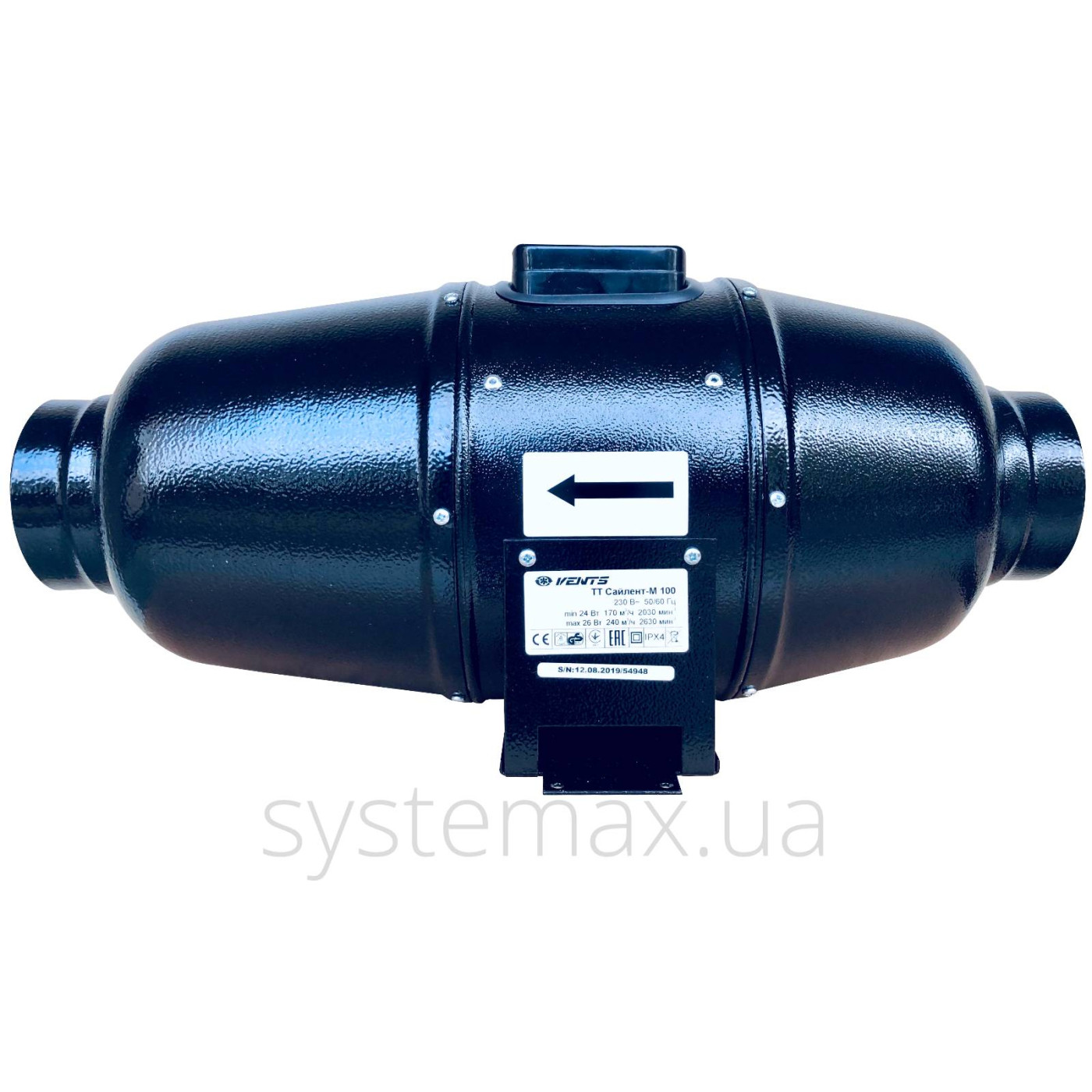

Вентс ТТ Сайлент-М 100 канальный вентилятор
ТехконтрольВся продукция прошла испытания
ГОСТ, ДСТУ, ISO 9001Соответствие стандартам
Отечественный поставщикПромышленного оборудования
Есть в наличии
Технические характеристики вентилятора ТТ Сайлент М 100
| Параметр | Значение |
|---|---|
| Диаметр воздуховода | Ø100 мм |
| Напряжение сети | 220 В |
| Сила тока | 0,11 А |
| Частота тока | 50 Гц |
| Частота вращения | 2630 об/мин |
| Потребляемая мощность | 26 Вт |
| Производительность (max) | 240 м³/ч |
| Давление (max) | 148 Па |
| Уровень шума (на расстоянии 3 м) | 29 дБА |
| Максимальная температура перемещаемого воздуха | 60°С |
| Класс защиты | IP X4 |
| Масса | 4,6 кг |
Общие данные
- вентилятор канальный;
- шумоизолированный;
- монтаж - круглые воздуховоды Ø100 мм;
- конструкция - смешанного типа;
- тип - приточный, вытяжной;
- корпус - сталь с полимерным покрытием;
- электродвигатель - BLAUBERG;
- производитель - ВЕНТС (Украина);
- гарантия 2 года.
Применение и габаритные размеры
Круглый канальный вентилятор ВЕНТС ТТ Сайлент-М 100 принадлежит к серии коммерческого и промышленного вентиляционного оборудования. По принципу работы относится к вентиляторам смешанного типа – сочетает в себе большую производительность от осевого и высокое давление от центробежного. Достаточно тихий благодаря шумоизолированному корпусу.
Используется в системе круглых воздуховодов для организации приточной и вытяжной вентиляции общественных и промышленных помещений с повышенными требованиями к уровню шума: учебные и лечебные учреждения, офисы, магазины, кафе, рестораны, отели, склады и многие другие. Это один из самых тихих, надежных, доступных по цене и экономичных по энергопотреблению вентиляторов в своем классе.
Конструкция ВЕНТС ТТ Сайлент М 100
Корпус

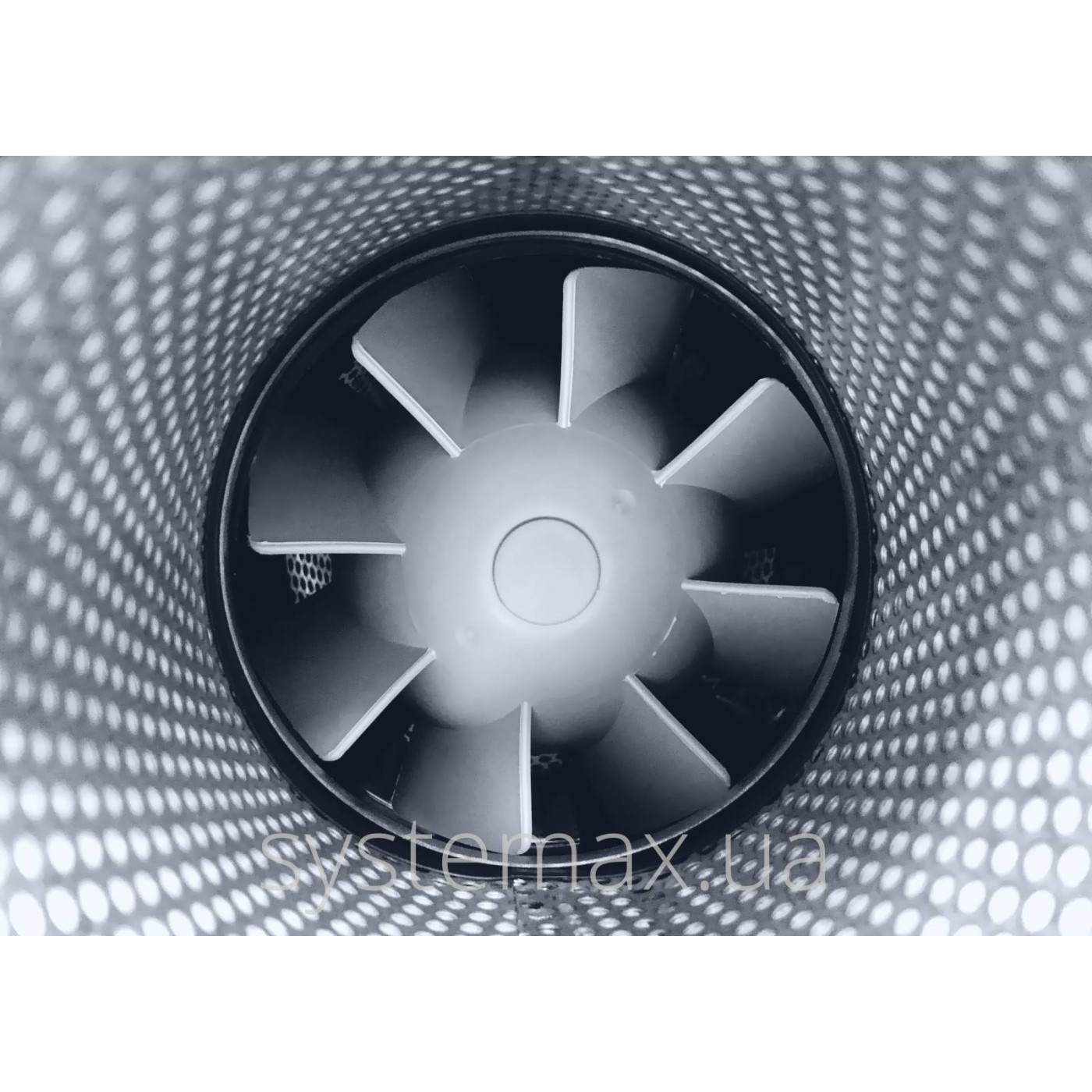

Корпус вентилятора – круглый, стальной, с полимерным покрытием. Его внутреннюю поверхность покрывает шумо- и теплоизолирующий материал – минеральная вата слоем около 50 мм. Проточная часть вентилятора выполнена из перфорированной металлической сетки, которая направляет звуковые волны на шумоизолирующий материал, тем самым обеспечивая максимальный эффект шумоподавления с затуханием звука в широком диапазоне частот.
Крыльчатка

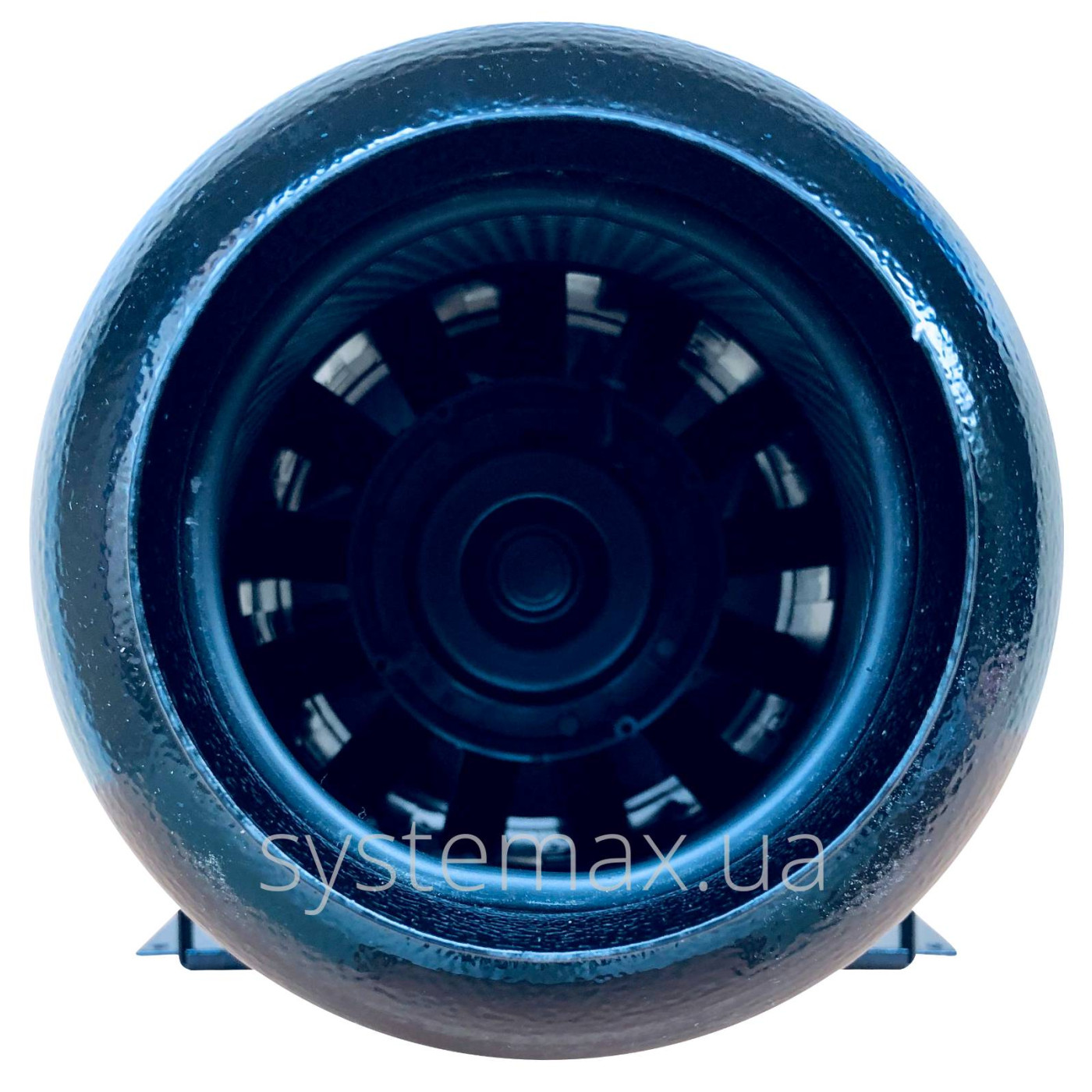

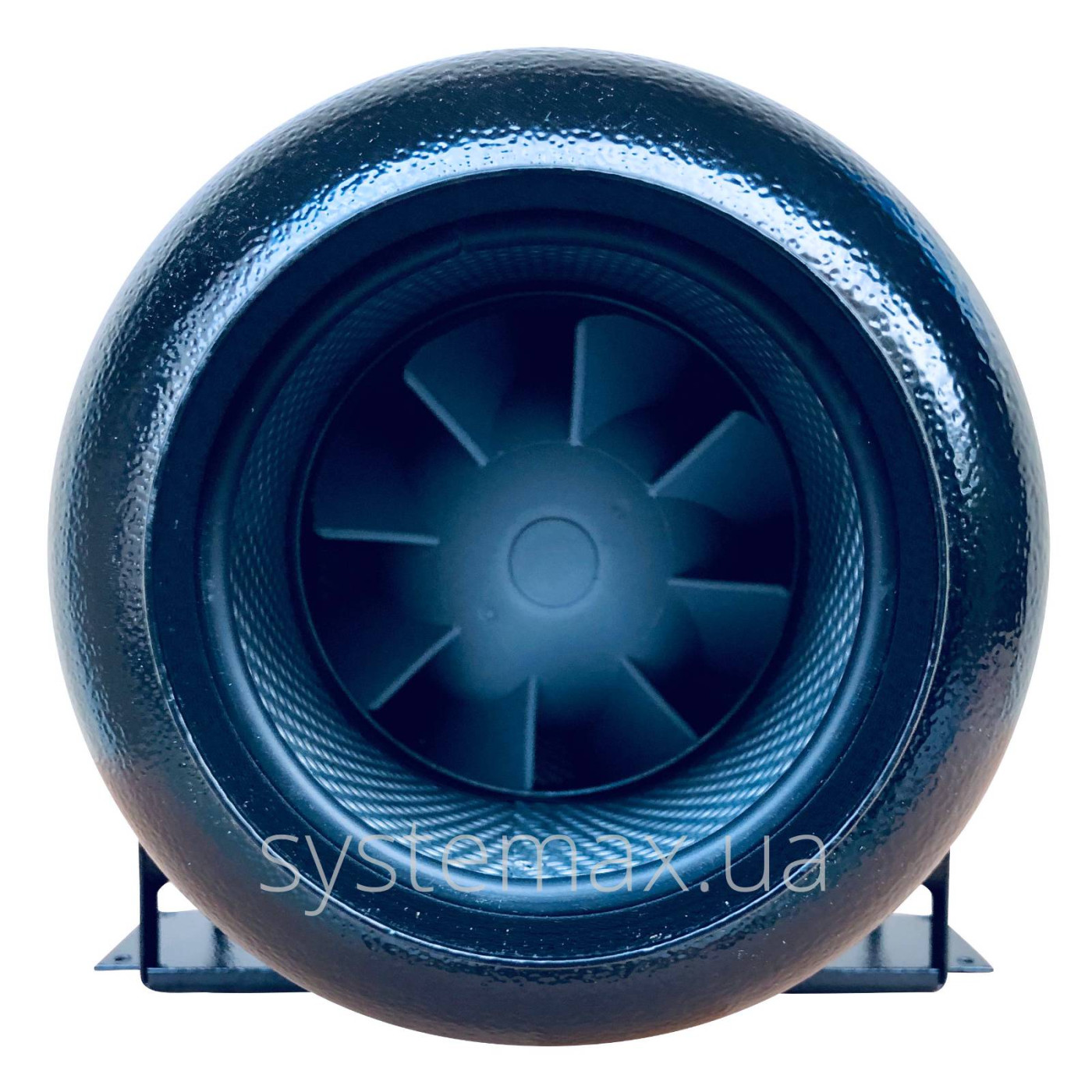

Шумоизолированный канальный вентилятор ВЕНТС ТТ Сайлент-М 100 имеет особую пластиковую крыльчатку конической формы, профиль лопаток которой продуман таким образом, что в сочетании с внутренней формой корпуса создает высокопроизводительный поток воздуха с минимальной турбулентностью и хорошим давлением. Крыльчатка динамически сбалансированная, обеспечивает минимальную шумность и максимальную долговечность вентиляционного агрегата.
Электродвигатель
На ВЕНТС ТТ Сайлент-М 100 установлен однофазный двухскоростной электродвигатель с внешним ротором, мощностью 26 Вт. Вместе с крыльчаткой (рабочим колесом) образует мотор-колесо. Производителем двигателя является завод BLAUBERG (Германия). Высокое качество деталей и сборки, установка подшипников качения и оснащение защитой от перегрева гарантируют надежную и продолжительную работу электродвигателя и вентилятора в целом.
Где и как устанавливается канальный вентилятор VENTS ТТ Silent-M 100
Монтаж вентилятора

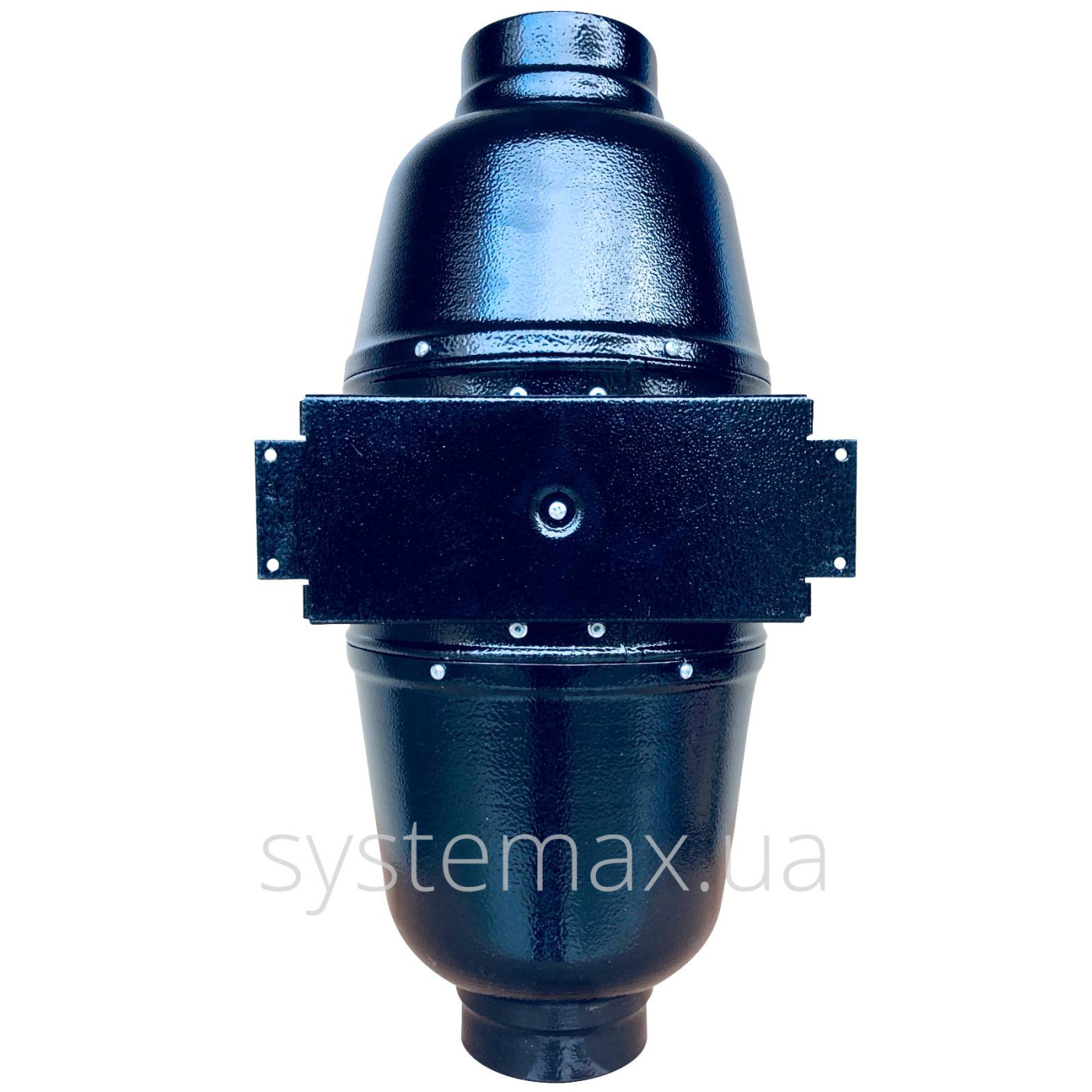

Устанавливается в воздушный канал круглого сечения диаметром Ø100 мм. Не зависит от места расположения в вентиляционной системе (начало, конец или любая другая точка). Кроме того вполне допускается монтаж как вертикально и горизонтально, так и под любым другим углом наклона. Для крепления к полу, потолку или стене ВЕНТС ТТ Сайлент 100 оснащен крепежным кронштейном. Для подсоединения кабеля питания от сети 220 В на корпусе вентилятора есть герметичная клеммная коробка.
В одной вентиляционной системе можно использовать несколько вентиляторов. В случае последовательной установки увеличится давление воздуха (Па), а в случае параллельной - увеличится производительность (м³/час).
Вентилятор канальный ВЕНТС ТТ Сайлент-М 100 поставляется с паспортом и инструкцией, где подана вся информация по техническим параметрам, монтажу и эксплуатации.
Регулировка скорости (опция)
Для 2-скоростного электродвигателя BLAUBERG переключение скоростного режима может осуществляться за счет встроенного или внешнего переключателя.
При необходимости плавного регулирования скорости вращения используют автотрансформаторный или симисторный регулятор. Если устанавливается сразу несколько вентиляторов и их скорость нужно регулировать одновременно – можно использовать один регулятор, но с учетом того, что его номинальные мощность и сила тока не будут ниже аналогичных суммарных параметров вентиляторов.
| Уровень звуковой мощности | Октавные полосы частот | Значение |
|---|---|---|
| Общее значение | 49 дБА | |
| LpA на расстоянии 1 м | 29 дБА | |
| LpA на расстоянии 3 м | 39 дБА | |
| LwA к окружению | 63 Гц | 36 дБА |
| 125 Гц | 42 дБА | |
| 250 Гц | 45 дБА | |
| 500 Гц | 44 дБА | |
| 1000 Гц | 37 дБА | |
| 2000 Гц | 34 дБА | |
| 4000 Гц | 24 дБА | |
| 8000 Гц | 18 дБА |
Аэродинамические характеристики ВЕНТС ТТ Сайлент-М 100 для круглых каналов
Обзор графика
Аэродинамическая характеристика канального вентилятора ВЕНТС ТТ Сайлент М 100 представляет собой график, на котором отображаются:
- кривая зависимости производительности (м³/ч) от давления (Па);
- кривая зависимости производительности (м³/ч) от мощности (Вт).
От чего зависит давление и производительность вентилятора?
На давление непосредственное влияние имеют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.
В идеальных условиях, когда нет каких-либо препятствий движению воздушного потока, канальный вентилятор ВЕНТС ТТ Сайлент-М 100 будет иметь максимальную производительность – 240 м³/ч.
Купить шумоизолированный вентилятор ВЕНТС ТТ Сайлент-М 100: цена, доставка
ВЕНТС ТТ Сайлент-М 100 зарекомендовали себя как одни из самых качественных, очень надежных и доступных по цене пластиковых канальных вентиляторов. Изготавливаются они в Украине на заводе ВЕНТС (VENTS), который является крупнейшим в мире производителем и экспортером вентиляционного оборудования. Качество вентиляторов подтверждено сертификатами международных контролирующих организаций и это качество соответствует самым строгим мировым стандартам.
Компания СИСТЕМАКС – это официальный дилер завода ВЕНТС, поставляет продукцию как конечным потребителям, так и монтажным организациям, реселлерам и прочим. Купить ТТ Сайлент-М 100 в розницу и оптом можно в любом регионе Украины. Из центрального склада в Киеве доставка осуществляется украинскими грузоперевозчиками. Экспорт канальных вентиляторов ВЕНТС ТТ Сайлент-М 100 в Молдавию, Грузию и другие страны Европы, СНГ, Ближнего востока осуществляется экспортным отделом СИСТЕМАКС. Паспорт на продукцию, а также вся сопутствующая техническая, юридическая и бухгалтерская документация предоставляется в обязательном порядке. Оказываем помощь в организации доставки промышленного оборудования и в оформлении таможенных документов.
Круглые шумоизолированные канальные вентиляторы ВЕНТС ТТ Сайлент-М 100 купить со склада по оптовым ценам проблем не составит. Для этого звоните по тел. +38 (044) 334-44-27, или оформляйте он-лайн заказ на нашем сайте systemax.ua, или пишите на электронную почту order@systemax.ua. Заказ будет принят и обработан сразу же. А если понадобится консультация – с радостью поможем!
Промышленная компания СИСТЕМАКС предлагает самые выгодные условия по цене, срокам поставки и условиям оплаты на все вентиляторы. Для постоянных заказчиков всегда действуют накопительные скидки.
