Технические характеристики шахтного вентилятора ВОЭ 5 У2

Параметр Значение
Диаметр воздуховода Ø500 мм
Напряжение сети 380 В
Частота тока 50 Гц
Частота вращения 3000 об/мин
Потребляемая мощность 7,5 кВт
Производительность (max) 3,15 м³/с
Давление (max) 1700 Па
КПД (max) 60%
Уровень шума (на расстоянии 3 м) 109 дБА
Температура перемещаемого воздуха -40 ...+40°С
Класс защиты IP X4
Масса 150 кг



Общие данные

  • шахтный осевой вентилятор низкого давления;
  • температура рабочей среды до 40°С;
  • материал углеродистая сталь
    (под заказ - нержавеющая сталь, алюминиевые сплавы, разнородные металлы);
  • покраска вентилятора - порошковая (желтый и синий цвет);
  • диаметр рабочего колеса 500 мм;
  • количество лопаток рабочего колеса 10 шт.;
  • исполнение 1 (рабочее колесо на валу электродвигателя);
  • производительность 0,8 ... 4,75 м³/час;
  • робочее давление 400 ... 2100 Па;
  • комплектация электродвигателями мощностью 7,5 кВт;
  • электродвигатель общепромышленный (взрывозащищенный - по заказу)
  • климатическое исполнение У2 - умеренный климат;
  • степень защиты IP54 (от попадания пыли и брызг)
  • напряжение сети 380 В;
  • гарантия 2 года.



Применение

Главное применение шахтных вентиляторов ВОЭ - качественное и регулярное проветривание верхних участков шахт, тоннелей метро, ​​зернохранилищ и других пыльных помещений. Также их часто применяют в сельском хозяйстве при вентилировании зерноскладов, насыпей хлебных злаков и зерна в зерноскладах, в работе складских помещений и в зерносушильных аппаратах.

Конструкция шахтного вентилятора ВОЭ 5 У2

Корпус

Корпус вентилятора - цилиндрический с ребрами жесткости, ударопрочный, покрытый полимерной краской, что способствует повышению устойчивости металла к коррозии и влаги. Конструкция данного корпуса выполнена так, что в случае необходимости возможна быстрая замена электродвигателя.

Робоче колесо

Рабочее колесо шахтного осевого вентилятора ВОЭ 5У2 исполнении из стали высокой прочности с рабочими лопатками в количестве 10 шт. Рабочее колесо расположено на валу электродвигателя, обеспечивает его вращения. Колесо передает механическую энергию и обеспечивает движение воздушных масс. На заводе все рабочие колеса проходят динамическую балансировку, что обеспечивает минимальную шумность и максимальную долговечность вентиляционного оборудования.

Електродвигатель

На вентилятор ВОЭ 5 У2 установлен однофазный электродвигатель с внешним ротором, мощностью 7,5 Вт. Вместе с рабочим колесом образует мотор-колесо. Высокое качество деталей и сборки, установки подшипников качения и оснащение защитой от перегрева - все это гарантирует надежную и долговременную работу электродвигателя в том числе и вентилятора в целом.

Вентиляторы ВОЭ №5 У2 устанавливаются в горизонтальном положении с максимальным отклонением от оси оборудования ± 30 °.

Вентилятор поставляется с паспортом и инструкцией, где представлена вся информация по техническим параметрам, монтажа и эксплуатации.

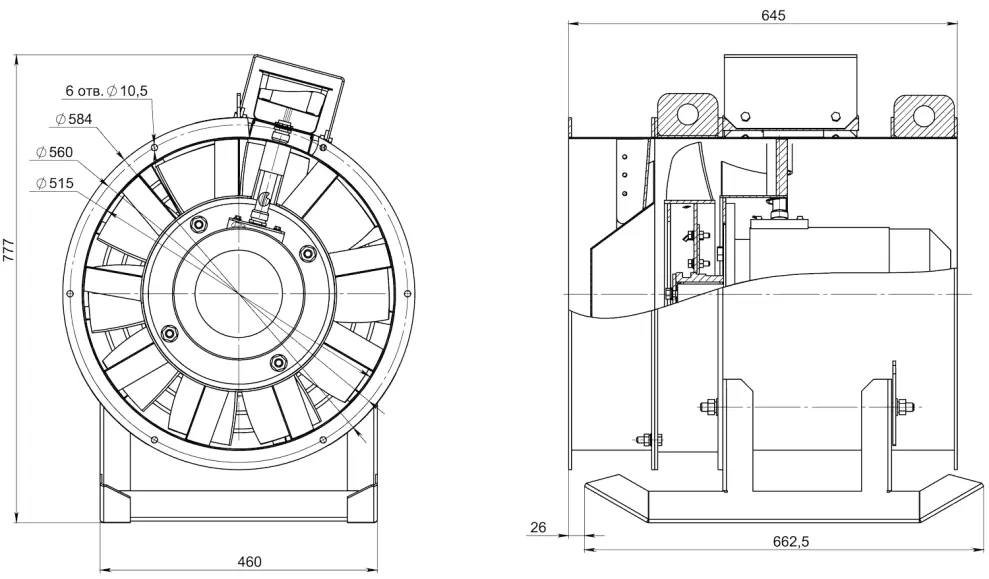

Габариты и размеры ВОЭ-5-У2

Габаритные и присоединительные размеры ВОЭ-5У2



Аэродинамические характеристики

Диаграмма аэродинамических характеристик

От чего зависит давление и производительность вентилятора?

На давление непосредственное влияние имеют объекты аэродинамического сопротивления (защитные решетки, жалюзи, фильтры, протяженность, форма и размер воздушных каналов и др.). Поэтому с диаграммы сразу можно понять – чем ниже давление (меньше источников аэродинамического сопротивления), тем выше производительность вентилятора.

В идеальных условиях, когда нет каких-либо препятствий движению воздушного потока, шахтный вентилятор ВОЭ-5 У2 будет иметь максимальную производительность – 3,15 м³/с.





Шахтный вентилятор ВОЭ-5 2У купить в Киеве или с доставкой по Украине - цена / качество

Что это такое шахтный вентилятор ВОЭ-5У2, в чем расшифровка его применения? Вентиляторы данного типа чаще всего используют на поверхности шахт и запыленных помещениях. Главное назначение вентиляторов маркировка ВОЭ 5 У2 - качественное проветривание. Обозначение цифрой 5 указывает, что диаметр рабочего колеса составляет 500 мм.

Оборудование фирмы СИСТЕМАКС отличается от конкурентов. Устройство, которое предоставляет производитель, имеет стоимость низкую среди других, поскольку мы работаем без посредников. Премиальное качество, оптимальная цена в Украине и года гарантии – то, что дает компания и получает от клиентов все положительные отзывы. Завод готов выполнять и индивидуальные заказы - когда необходима замена определенной запчасти или сделать аналоги, установить другие параметры или разработать модель аналог.

Полное описание информации на вентилятор ВОЭ-5 характеристики его и обзор, подключение и настройка указаны на сайте компании. Данные все технические характеристики - производительность, мощность, рабочее давление и температура, его точный вес и расходы, какая схема исполнения. Полностью представлены все габариты и размеры - длина, ширина, высота, которые указаны на чертеж. На сайте также есть настоящие фото вентилятора.

Какой принцип действия и установка вентилятора ВОЕ5у2? Вся характеристика указана в руководство по эксплуатации. К каждому заказанному вентилятору предоставляется паспорт и инструкция по эксплуатации. Перед отправкой все промышленное оборудование проходит проверку на соответствие ГОСТ.

Как заказать вентилятор осевой ВОЭ-5 Украина? Все очень просто - оформить заказ на сайте, с Вами сразу же свяжутся для уточнения информации. Купить шахтный вентилятор ВОЭ-5 У2 Киев можно и в телефонном режиме - наши менеджеры всегда готовы проконсультировать по всем вопросам. Компания также продает оборудование и на экспорт - Литва, Латвия, Молдова, Грузия, Турция.
