Как подобрать вентилятор самостоятельно

Научно-технический прогресс, нормы безопасности и санитарные нормы в промышленности и быту обусловили создание большого разнообразия вентиляционного оборудования. Выбрать нужный вентилятор на сегодняшний день является непростой задачей. Но имея определенные данные о помещениях и перечне основных требований к системе вентиляции с задачей можно справиться самостоятельно.

Основные критерии и входные параметры для правильного подбора вентилятора:

по способу воздухообмена: приточный, или вытяжной;

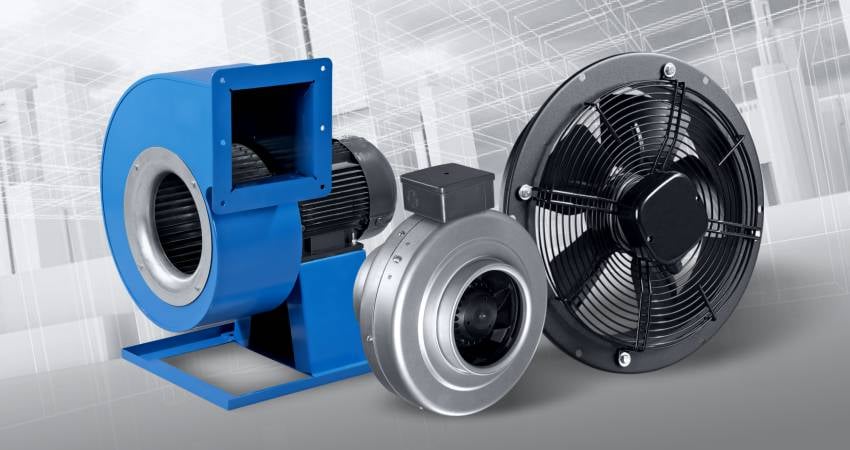

по конструкции: осевой, или центробежный;
по способу монтажа: напольный, настенный, канальный, или крышный;
по условиям окружающей и перемещаемой среды: температура, влажность, запыленность, механическая и химическая абразивность;
по рабочим характеристикам: производительность, давление, шум.

Подбор количества вентиляторов

Формулы расчета

Для того, чтобы правильно определиться с количеством, достаточно знать необходимую кратность воздухообмена (см. таблицу) и объем помещения.

Объём помещения: V = a×b×c (м³)

где a, b, c – длина, ширина, высота (м).

Воздухообмен помещения: L = V×K (м³/год)

где К – кратность воздухообмена (берем из таблицы).

Количество вентиляторов: n = L/Q (шт.)

где Q - производительность вентилятора, м³/ч.

Значение n следует округлить до большего целого числа. Таким образом, полученное количество вентиляторов на 100% обеспечит помещение необходимым свежим воздухом.

Таблица почасовой кратности воздухообмена

Помещение	Кратность воздухообмена
Помещение	обменов/ч
Литейный и металлообрабатывающий цех	20-40
Гараж, авторемонтная мастерская	6-8
Механическая мастерская	3-5
Склад	1-2
Лаборатория	5-10
Покрасочный цех	25-40
Покрасочная мастерская/химчистка	15-25
Птичник (курник)	4-6
Свинарник	10-15
Коровник	60-100
Театр, кинотеатр, конференц-зал	20-40 м³ на человека
Спортивный зал	Не менее 80 м³ на 1 человека, который занимается, и не менее 20 м³ на 1 зрителя
Прачечная	10-15
Ресторан	8-10
Кухонные помещения в кафе, ресторане	10-15
Комната для курения	10
Туалет (общественный)	10-12

Подбор по давлению и сопротивлению

Давление

Давление в промышленных вентиляторах определяется силой, с которой они перемещают воздух через вентиляционную систему. Это является критическим параметром при выборе вентилятора для конкретного промышленного процесса.

Пример. Вентилятор, создающий давление 1000 Па, способен эффективно перемещать воздух через систему с высоким сопротивлением.

Сопротивление

Сопротивление вентилятору возникает из-за множества факторов, таких как трение воздуха, изгибы каналов, и фильтры. Чем выше сопротивление, тем больше усилий требуется от вентилятора для поддержания необходимого воздушного потока.

Пример. Вентилятор, работающий с сопротивлением 500 Па, будет более эффективен, чем аналог с сопротивлением 1000 Па при одинаковом давлении.

Влияние давления и сопротивления на производительность

Баланс между давлением и сопротивлением критичен для оптимальной производительности промышленного вентилятора. Высокое давление при низком сопротивлении позволяет эффективно перемещать воздух, снижая энергозатраты.

Пример. Вентилятор, обеспечивающий давление 2000 Па при сопротивлении 800 Па, может быть более эффективным, чем аналог с давлением 2500 Па и сопротивлением 1200 Па.

Инновации в проектировании

Современные тенденции в проектировании промышленных вентиляторов направлены на создание более эффективных лопастей, использование энергосберегающих материалов и применение технологий управления скоростью вращения для более точного регулирования вентиляции.

Пример. Применение инверторных приводов позволяет вентилятору автоматически адаптироваться к изменениям в сопротивлении системы, обеспечивая оптимальное давление при минимальном энергопотреблении.

Заключение

Давление и сопротивление в промышленных вентиляторах – это не просто технические параметры, это ключевые факторы, определяющие эффективность и энергосбережение в системах вентиляции. Понимание этого взаимодействия является основой для разработки и применения технологических решений, обеспечивающих оптимальные условия воздушного обмена в промышленных процессах.

Выбор по энергоэффективности

Стандарты энергоэффективности

Стандарты и сертификации, такие как ENERGY STAR, определяют требования к энергоэффективности вентиляторов. Эти стандарты предоставляют производителям и потребителям общепринятые критерии, способствующие разработке и выбору более эффективных технологий.

Пример. Промышленный вентилятор, сертифицированный по стандарту ENERGY STAR, может потреблять до 30% меньше энергии по сравнению с несертифицированным аналогом.

Использование вариативных приводов

Применение вариативных приводов в промышленных вентиляторах является эффективным способом управления скоростью вращения и, следовательно, энергопотреблением. Это позволяет адаптировать работу вентилятора к текущим условиям, минимизируя избыточное потребление энергии.

Пример. Вентилятор с вариативным приводом может автоматически регулировать свою скорость в зависимости от изменений в сопротивлении воздушного потока, что снижает энергопотребление на 20-40%.

Интеллектуальные системы управления

Применение интеллектуальных систем управления позволяет оптимизировать работу вентиляторов в реальном времени. С использованием сенсоров и алгоритмов анализа данных, эти системы могут адаптировать работу вентиляторов к изменениям в окружающей среде, обеспечивая оптимальную эффективность.

Пример. Интеллектуальная система управления вентиляторами в промышленном здании может реагировать на изменения температуры, регулируя скорость вентиляторов и экономя энергию в периоды пониженной потребности.

Инновации в дизайне лопастей

Современные исследования в области аэродинамики и материалов позволяют создавать более эффективные лопасти вентиляторов. Это включает в себя оптимизацию формы, использование легких материалов и структур, что уменьшает момент инерции и повышает общую эффективность.

Пример. Вентилятор с инновационными лопастями может обеспечивать такое же давление при более низкой скорости вращения, что приводит к снижению энергопотребления.

Экономический эффект

Внедрение энергоэффективных решений в промышленных вентиляторах не только снижает экологическую нагрузку, но и приводит к экономическим выгодам. Сокращение энергозатрат снижает операционные расходы и уменьшает общий владельческий цикл вентиляционной системы.

Пример. Замена устаревших вентиляторов на более энергоэффективные модели может привести к снижению затрат на электроэнергию на 15-30% за год.

Заключение

Энергоэффективность в промышленных вентиляторах – это не просто тренд, это стратегическое решение в современной индустрии. Интеграция новых технологий, стандартов и инноваций в конструкции вентиляторов становится ключевым фактором для обеспечения устойчивого, эффективного и ответственного воздухообмена в различных производственных секторах

Популярные модели вентиляторов:

ВЦ 14-46, ВЦ 14-46 №2, ВЦ 14-46 №2,5, ВЦ 14-46 №3,15, ВЦ 14-46 №4, ВЦ 14-46 №5, ВЦ 14-46 №6,3, ВКМ 150, ВКМ 200, ВКМС 200, ВКМ 250, ВКМ 315, ВКМ 315, ВКМ 400, ОВ 2Е 200, ОВ 2Е 250, ОВ 2Е 300, ОВ 4Е 350, ОВ 4Е 400, ОВ 4Е 450, ОВ 4Е 500, ОВ 4Е 630, ВК 150, ВК 200, ВК 250, ВК 315, ВКМС 150, ВКМС 315.
