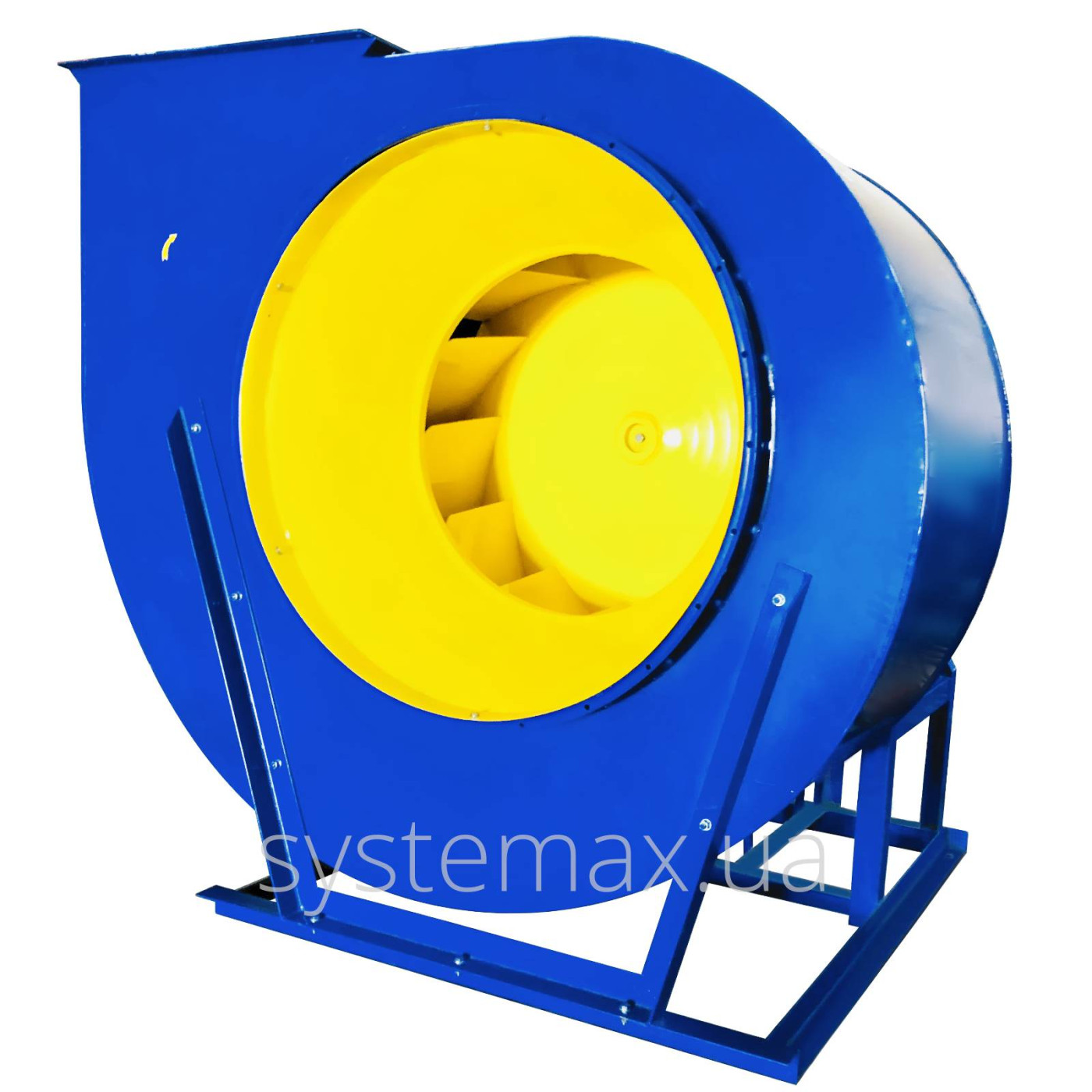

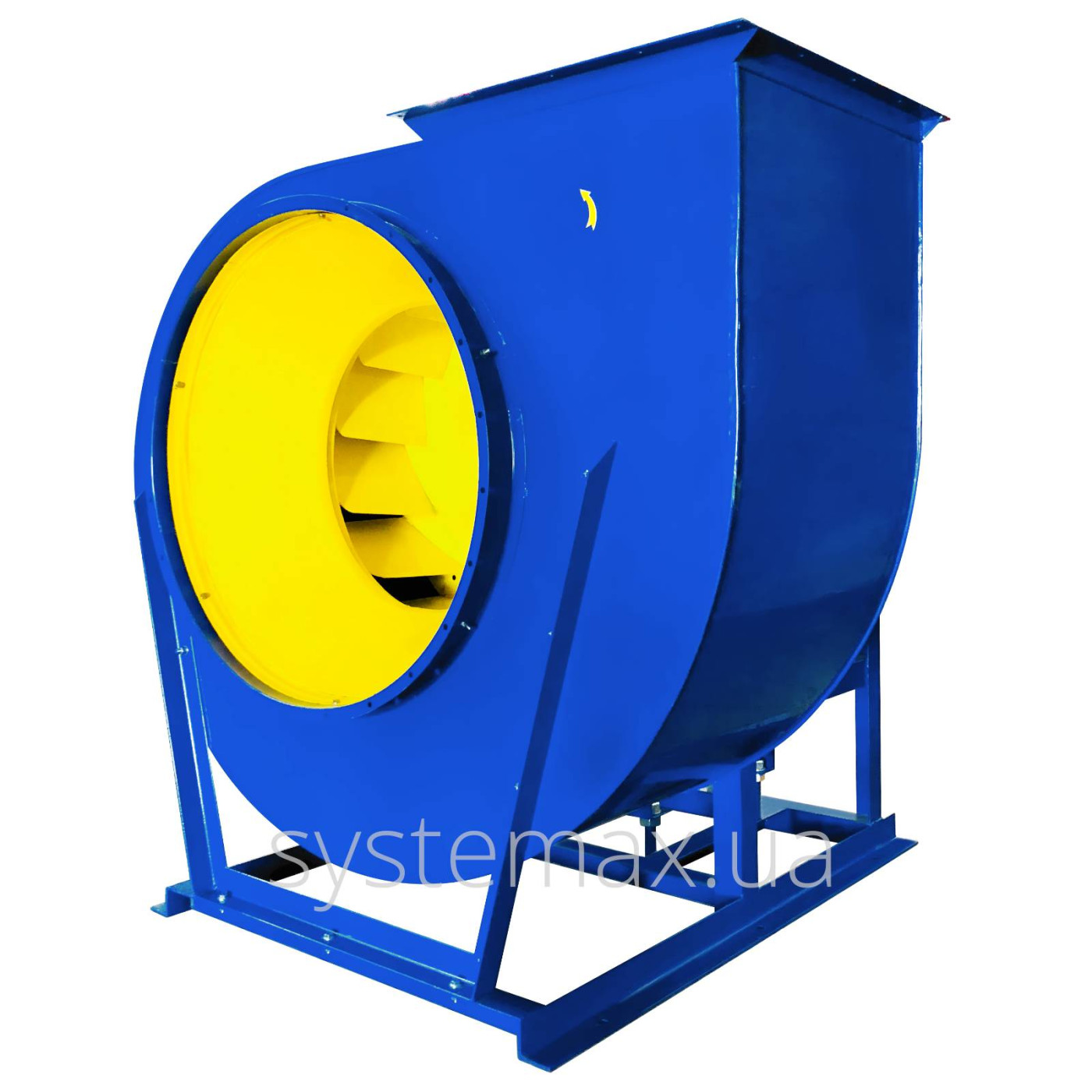

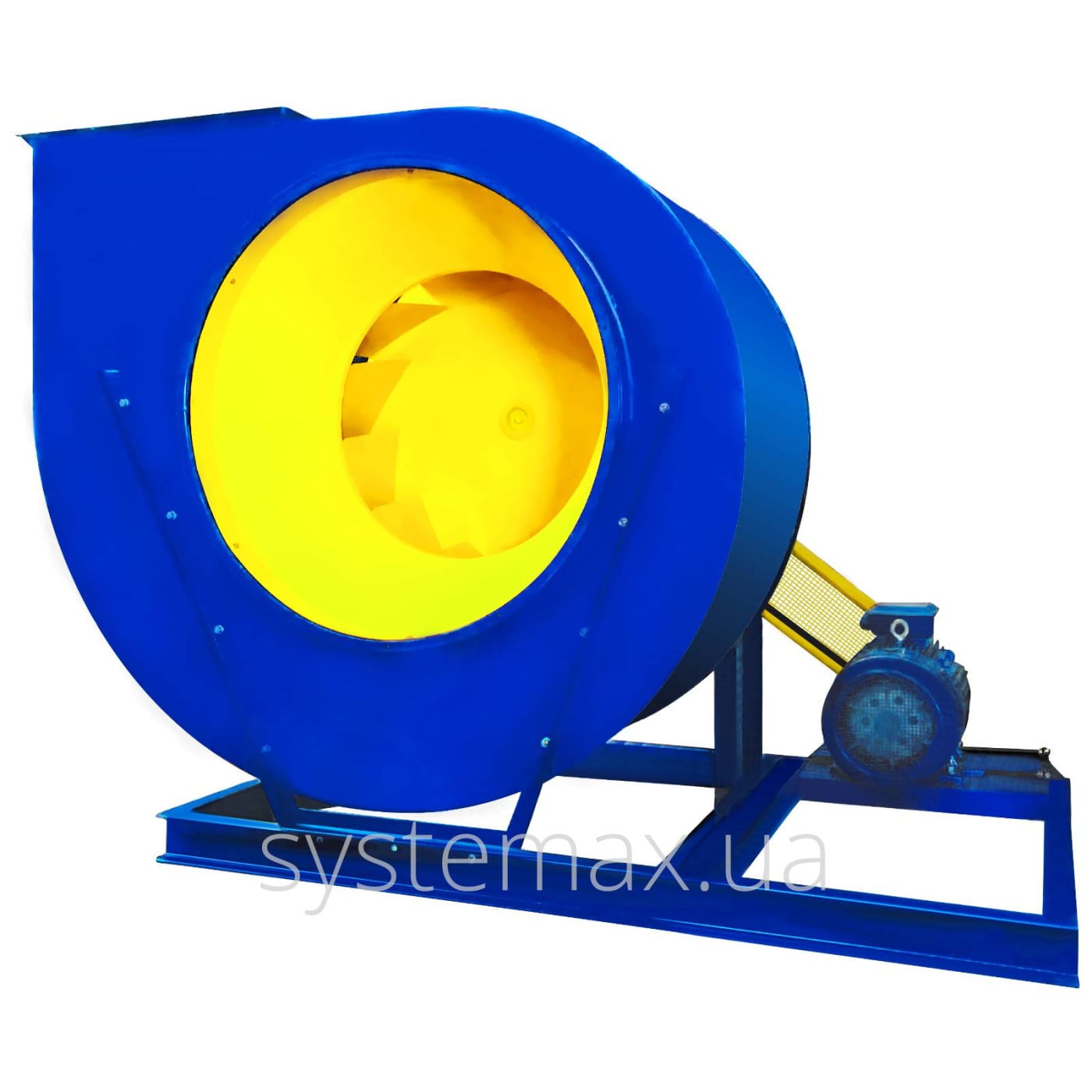

Обзор вентилятора ВЦ 4-75 No12,5 (ВЦ 4-70-12,5) схема 5

Общие данные

  • вентилятор центробежный (радиальный) низкого давления;
  • исполнение 5 (привод через клино-ременную передачу);
  • материал углеродистая сталь
    (под заказ - нержавеющая сталь, алюминиевые сплавы, разнородные металлы);
  • покраска вентилятора - порошковая (желтый та синий цвета);
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • диаметр рабочего колеса 1250 мм;
  • количество лопаток рабочего колеса 12 шт.;
  • лопатки загнуты назад;
  • производительность 27 000 ... 70 000 м³/час;
  • рабочее давление 370 ... 1 900 Па;
  • температура рабочей среды до 80°С;
  • мощность электродвигателя 4 ... 75 кВт;
  • напряжение сети 380 В;
  • гарантия 2 года.


Аналоги центробежных вентиляторов ВЦ 4-75 №12,5

Многие производители вентиляционного оборудования Украины изготавливают аналоги ВЦ 4-75 №12,5 в соответствии с ТУ 29.2-00909779-002.2009.

Наиболее распространенные модели:

  • ВЦ 4-75   (ВЦ 4-75 №12.5, ВЦ 4-75-12.5)
  • ВЦ 4-70   (ВЦ 4-70 №12,5, ВЦ 4-70-12,5)
  • ВР 80-70   (ВР 80-70 №12,5, ВР 80-70-12,5)
  • ВР 80-75.1   (ВР 80-75 №12,5, ВР 80-75-12,5)
  • ВР 86-77   (ВР 86-77 №12,5, ВР 86-77-12,5)
  • ВР 88-72.1   (ВР 88-72 №12,5, ВР 88-72-12,5)
  • ВР 89-75   (ВР 89-75 №12,5, ВР 89-75-12,5)



Направление вращения вентилятора ВЦ 4-75 №12,5 сх.5 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 4-75

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 4-75 №12,5 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 4-75 №12,5 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ 4-75-12,5

Все центробежные вентиляторы ВЦ 4-75-12,5 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технические параметры ВЦ 4 75 12,5 схема №5

Центробежный
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Виброизоляторы Полная масса Габаритные размеры
Длина × Ширина × Высота
Марка Мощность Частота вращения Производительность Давление Тип Кол-во
кВт об/мин м³/ч Па шт. кг мм
ВЦ 4-75 №12,5
Схема 5
АИР200L8 22 750 47 000 710 ДО43 6 905 ...×...×...
АИР225М8 30 750 49 200 750 ДО44 6 1 091
АИР112МВ6 4 1000 27 000 370 ДО43 6 756
АИР132S6 5,5 1000 30 000 470 ДО43 6 768
АИР132М6 7,5 1000 35 000 570 ДО43 6 773
АИР160S6 11 1000 37 000 740 ДО43 6 812
АИР160М6 15 1000 43 000 915 ДО43 6 842
АИР180М6 18,5 1000 45 000 1 000 ДО43 6 872
АИР200М6 22 1000 47 000 1 120 ДО43 6 935
АИР200L6 30 1000 50 000 1 350 ДО43 6 965
АИР225М6 37 1000 52 000 1 500 ДО44 6 1 091
АИР250S6 45 1000 54 500 1 700 ДО44 6 1 197
АИР250М6 55 1000 69 000 1 800 ДО44 6 1 252
АИР280S6 75 1000 70 000 1 900 ДО44 6 1 415


Конструктивные особенности ВР 89-75-12,5 сх. 5 (запчасти к вентилятору)

Узлы вентилятора ВЦ 4-75 №12,5 сх. 5

  • Корпус вентилятора ВЦ 4-75 №12,5 (улитка)
    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха с вентилятора согласно ГОСТ 5976. Количество углов поворота корпуса соответствует количеству отверстий под присоединительные болты в задней стенке корпуса. Для обеспечения гарантийных условий на вентилятор угол поворота улитки выставляется на заводе. Он может быть как стандартно кратным 45°, так и любым другим согласно пожеланий заказчика.

  • Рабочее колесо вентилятора ВЦ 4-75 №12,5
    Рабочее колесо металлическое, сварное, правого или левого вращения. Насаживается на промежуточный вал вентилятора.

  • Подшипниковый узел
    Состоит из промежуточного вала и двух подшипников, на которых вал вращается. Используемые подшипники - SNR, Франция. Отличаются высокой надежностью и долговечностью. Используются вместо давно устаревших и непрактичных маслянных ванн.

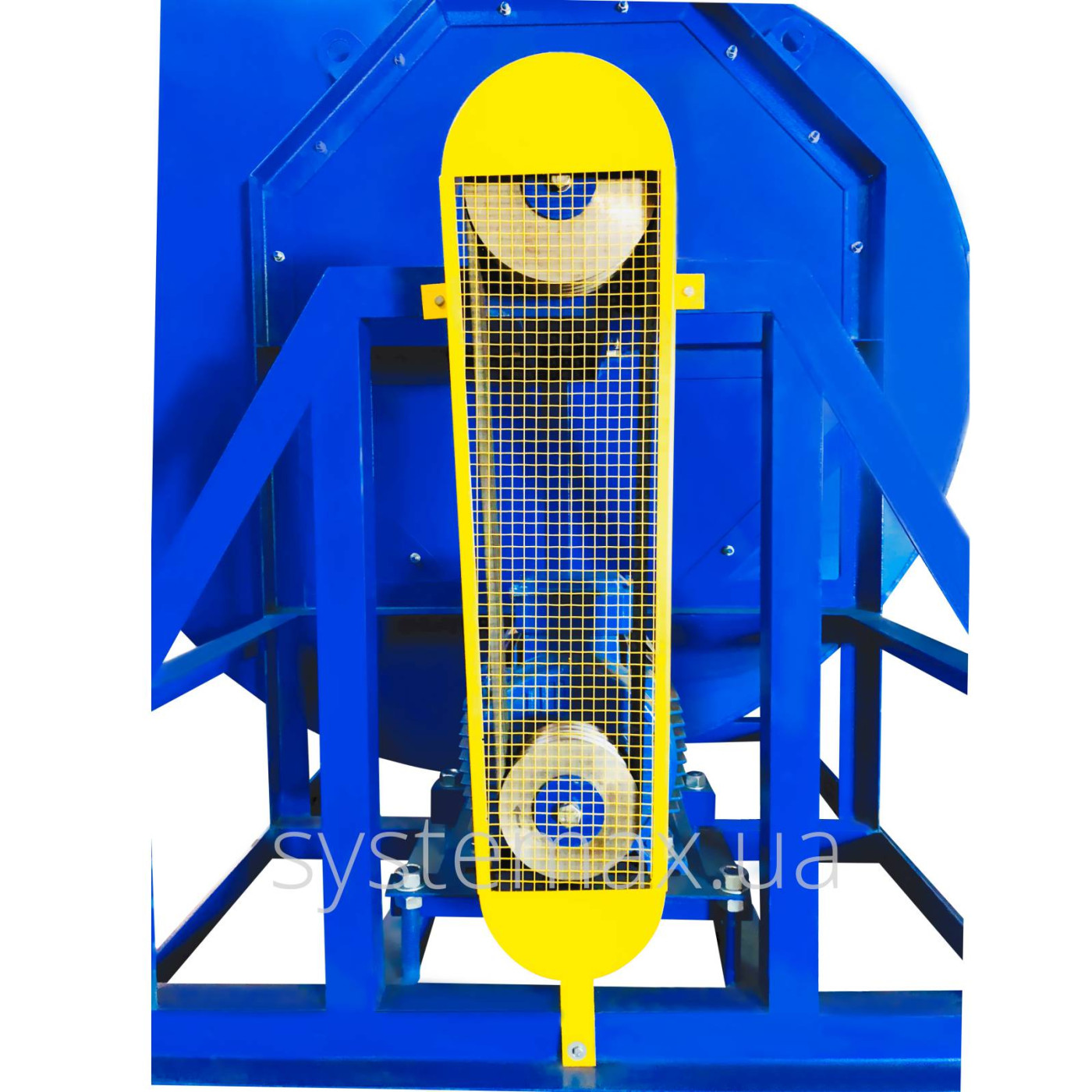

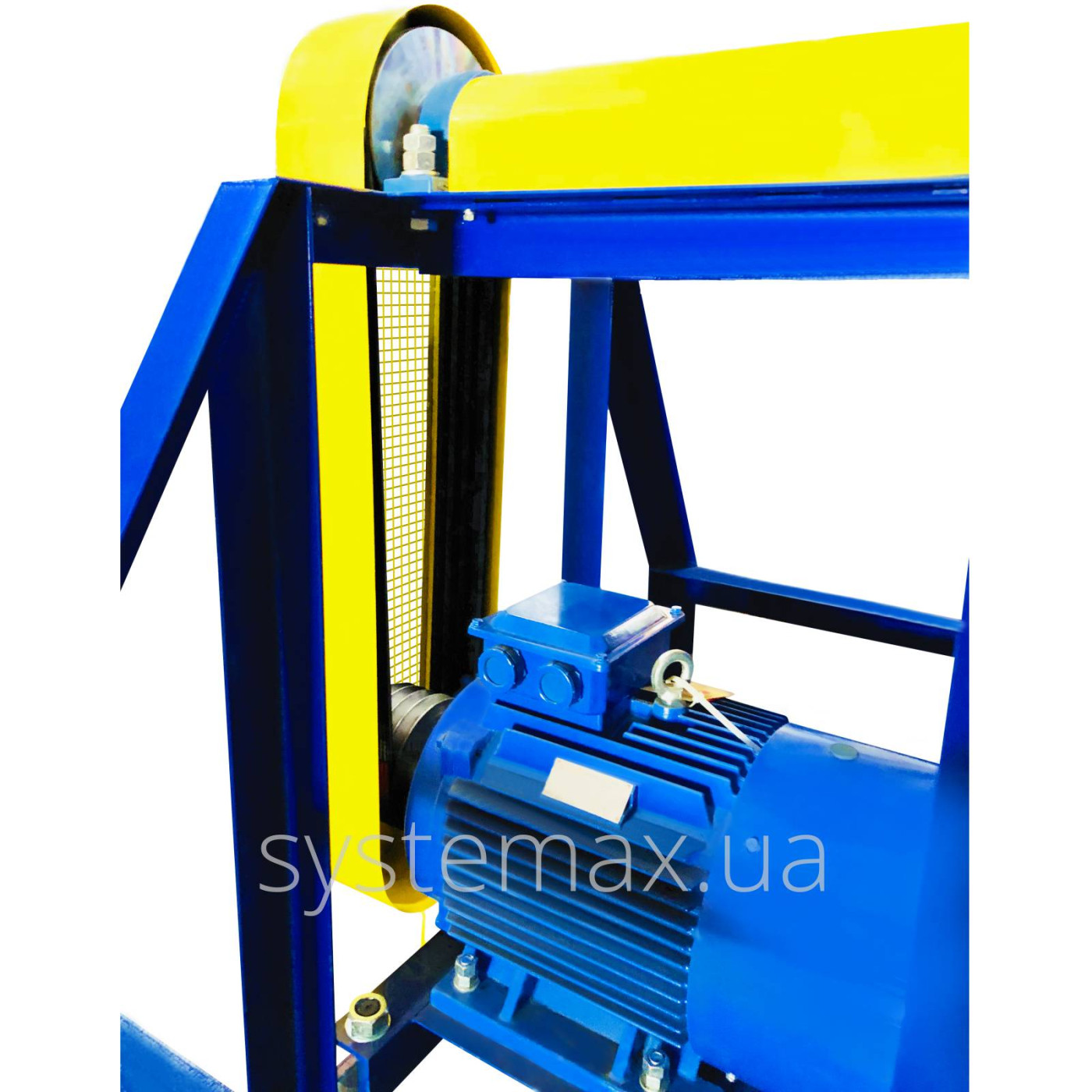

  • Клино-ременная передача
    Состоит из ведущего шкива, ведомого шкива, клиновых ремней и защитного кожуха. Передает крутящий момент с вала электродвигателя на промежуточный вал вентилятора.

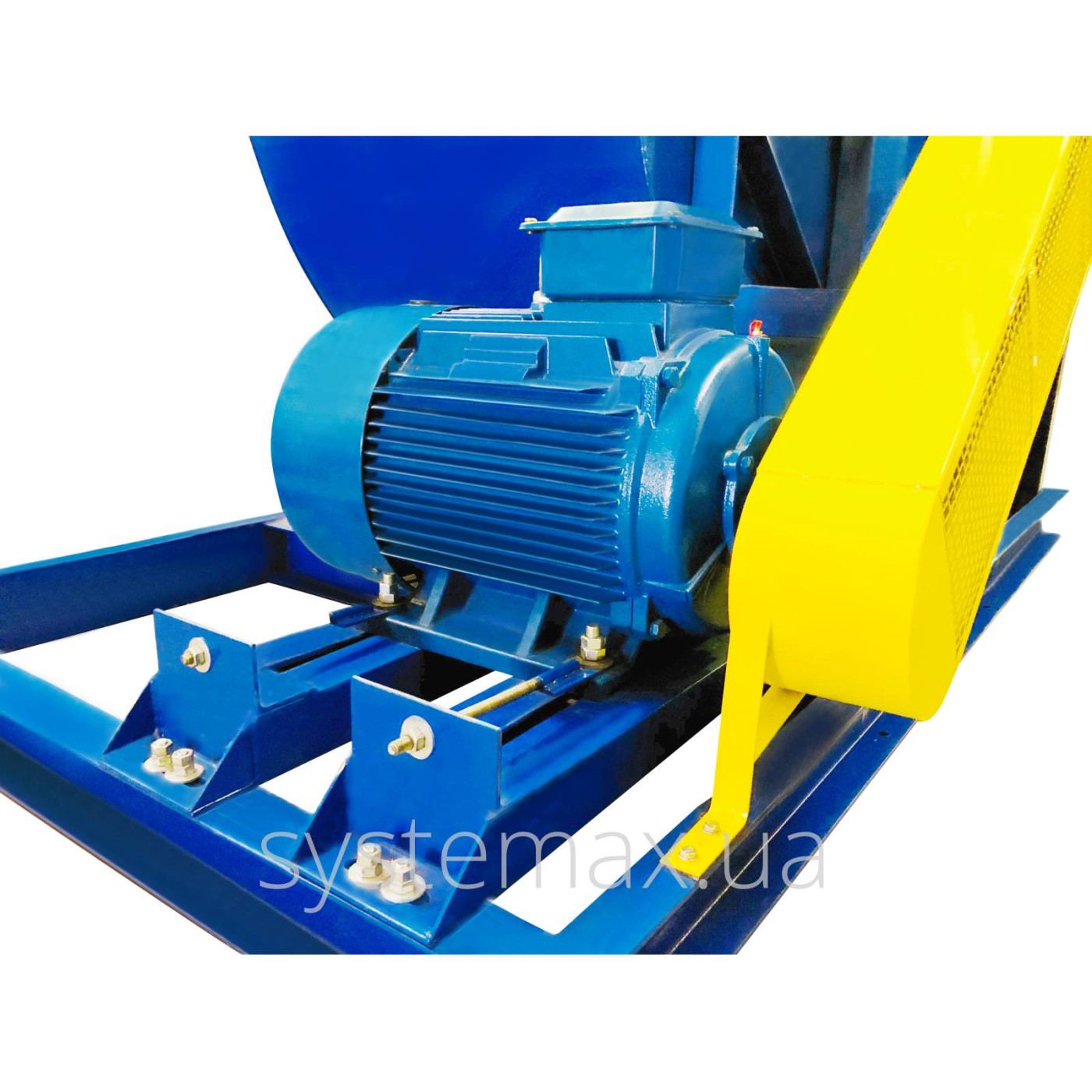

  • Электродвигатель АИР под улитку ВЦ 4-75 №12,5 исполнение №5
    Электродвигатель устанавливается на салазках на станине. Салазки позволяют регулировать натяжение ремней изменением позиции двигателя. Для комплектации ВЦ 4-75-12,5 по схеме исполнения №5 подходят двигатели мощностью от 4 до 75 кВт с частотой вращения 750 и 1000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.

  • Станина вентилятора (рама)
    Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия, которые также могут быть использованы для установки вентилятора на виброизоляторы ДО43 или ДО44 в количестве 6 шт.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВЦ 4-75 №12,5 СХЕМА 5.  СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ!


Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.

  • Нержавеющая сталь
    Коррозионностойкое исполнение. Используется в случаях, когда вентилятор работает в условиях с повышенной агрессивностью рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение. Используется на объектах с высокими требованиями по взрывобезопасности и где очень высокая вероятность воспламенения перемещаемой пыле-газо-воздушной смеси.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение. Все аналогично предыдущему пункту. Основное отличие исполнения из алюминиевых сплавов от разнородных металлов - это 100% гарантия взрывозащищенности и свободное прохождение по всем государственным нормам, стандартам и требованиям по взрывобезопасности. Но есть и болезненный для многих "подводный камень" - ЦЕНА. Центробежный вентилятор из алюминия гораздо дороже от вентилятора из разнородных металлов - ориентировочно в 3-4 раза.



Преимущества наших центробежных вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена
  • 2 года гарантия



Конструктивное исполнение вентилятора ВЦ 4-75 №12,5 схема 5

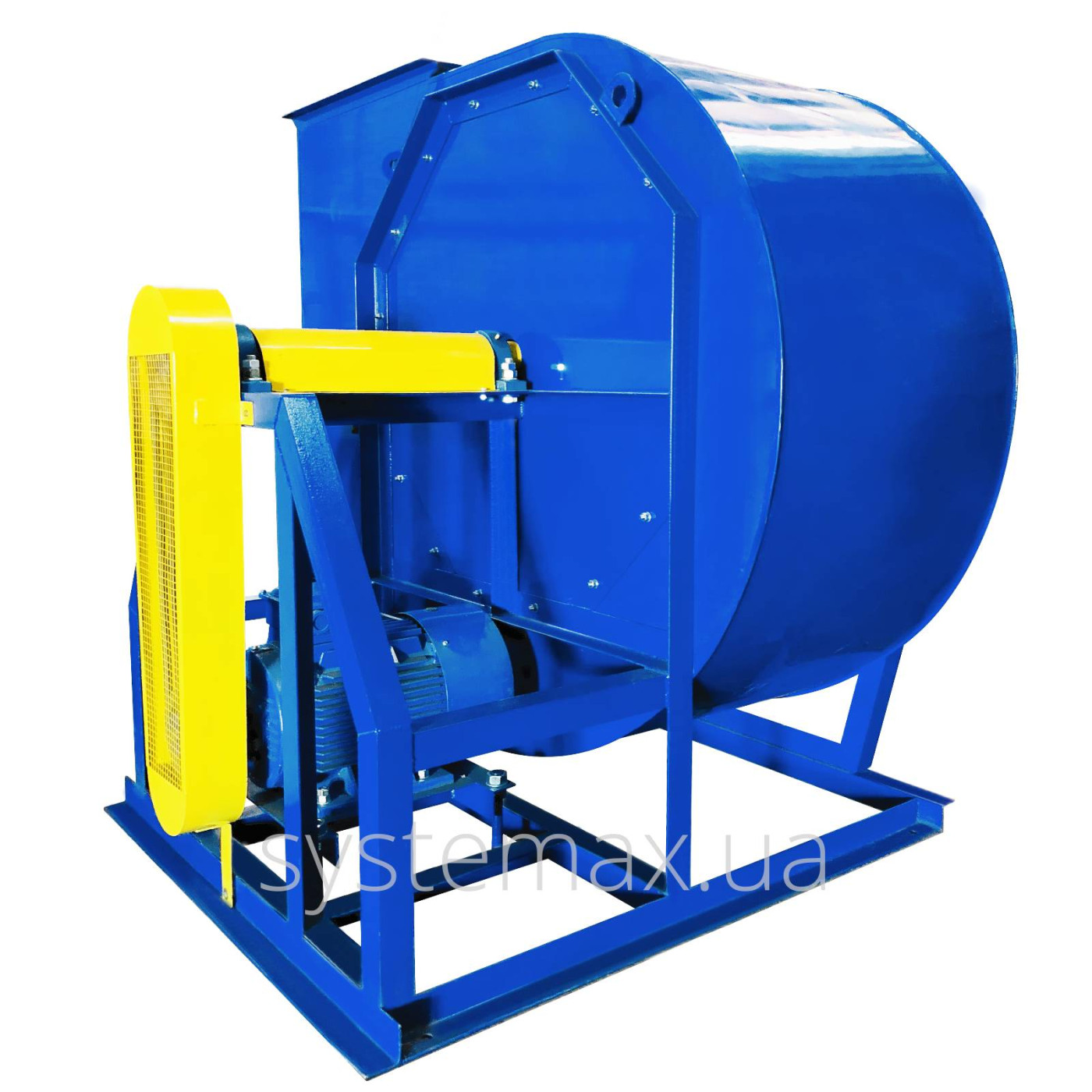

Радиальный вентилятор: схема исполнения 5.1

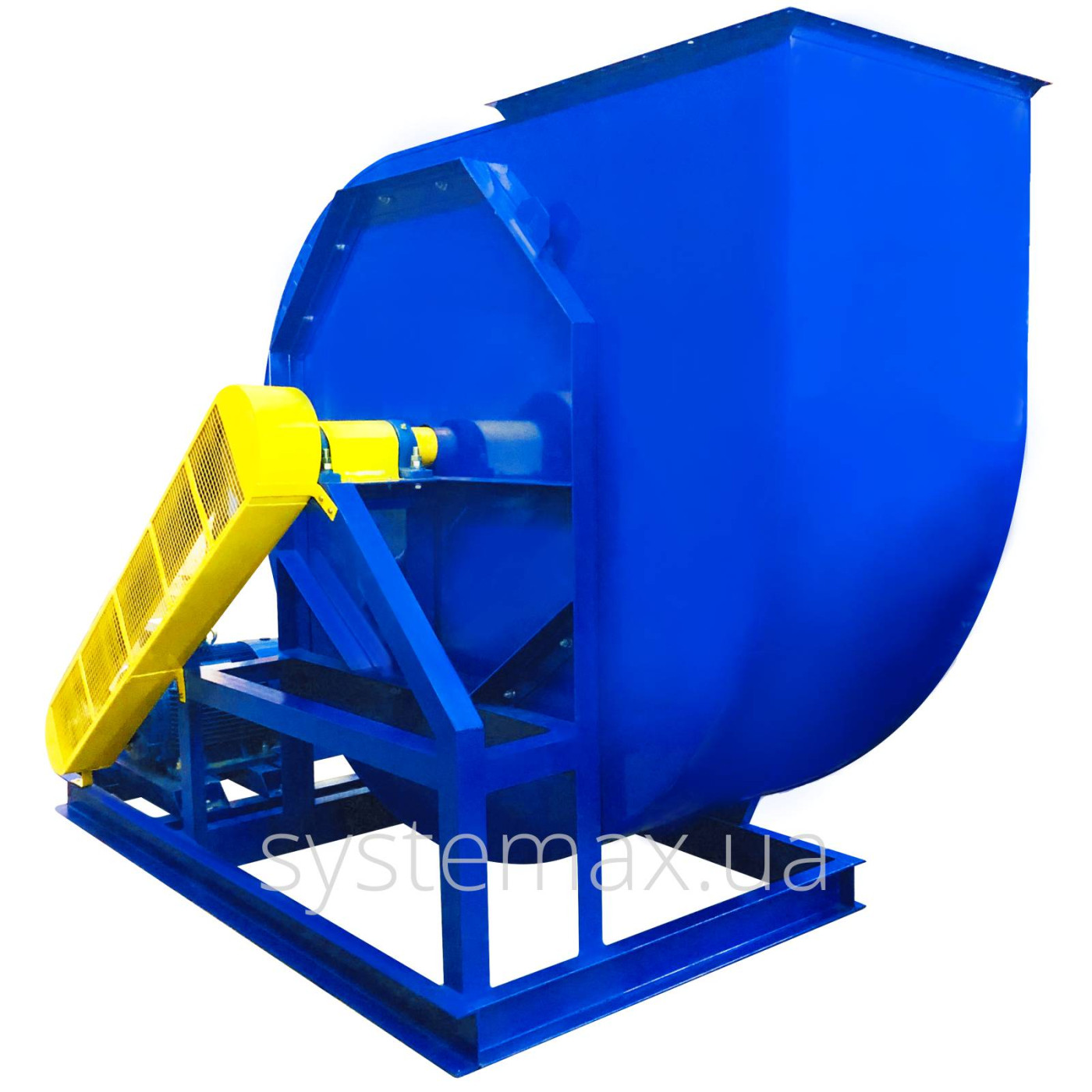

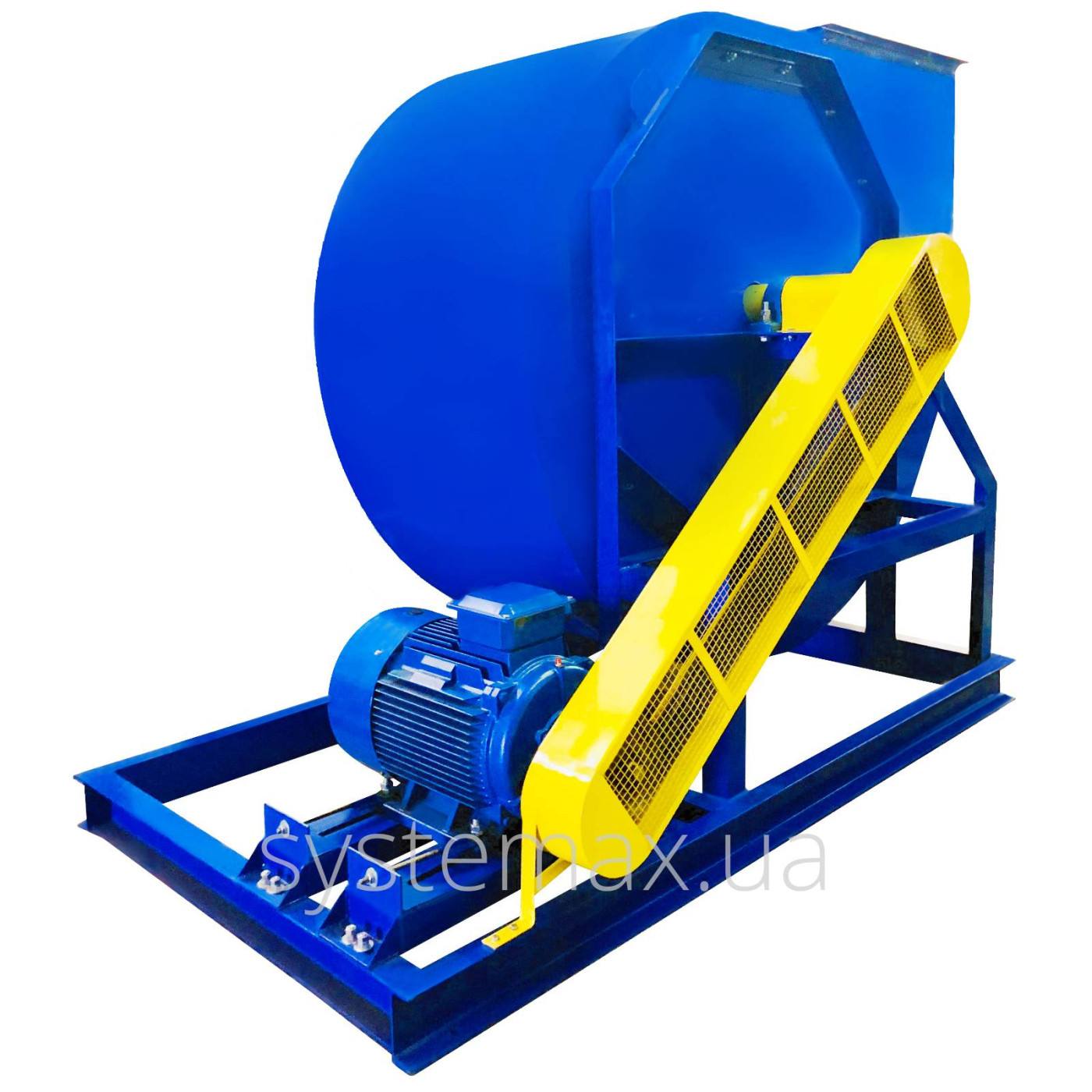

Радиальный вентилятор: схема исполнения 5.2

Схема 5.1

Схема 5.2

ВЦ 4-75-12,5 выполнен по схеме №5 и конструктивно устроен так, что передача крутящего момента от электродвигателя на рабочее колесо вентилятора осуществляется через клино-ременную передачу и подшипниковый узел SNR.

Варианты исполнений

Схема 5.1 - электродвигатель расположен под промежуточным валом. Натяжение ремней регулируется изменением высоты монтажной платформы двигателя, что крепится на шпильках с регулировочными гайками. Преимущество схемы - компактность (минимальные габариты).

Схема 5.2 - электродвигатель расположен слева или справа от промежуточного вала. Натяжение ремней регулируется горизонтальным изменением положения двигателя, расположенного на салазках. Преимущество схемы - значительно больший диапазон регулировки, что дает возможность использовать разные диаметры шкивов и длину ремней.

Что дает 5-я схема

  • подбирая размеры шкивов можно корректировать передаточное число, и как следствие - частоту вражения рабочего колеса и производительность вентилятора;
  • клино-ременная передача способствует "сглаженному" и безопасному пуску/остановке вентилятора и электродвигателя, что особенно актуально в случае внезапного выхода из строя одного из них;
  • уменьшается нагрузка на двигатель - подшипниковый узел принимает на себя все вибрации и дисбалансы рабочего колеса, а также предотвращает передачу теплоты и исключает возможность перегрева при высокотемпературных режимах работы;
  • в случае замены електродвигателя не требуется снимать рабочее колесо и проводить его повторную балансировку.

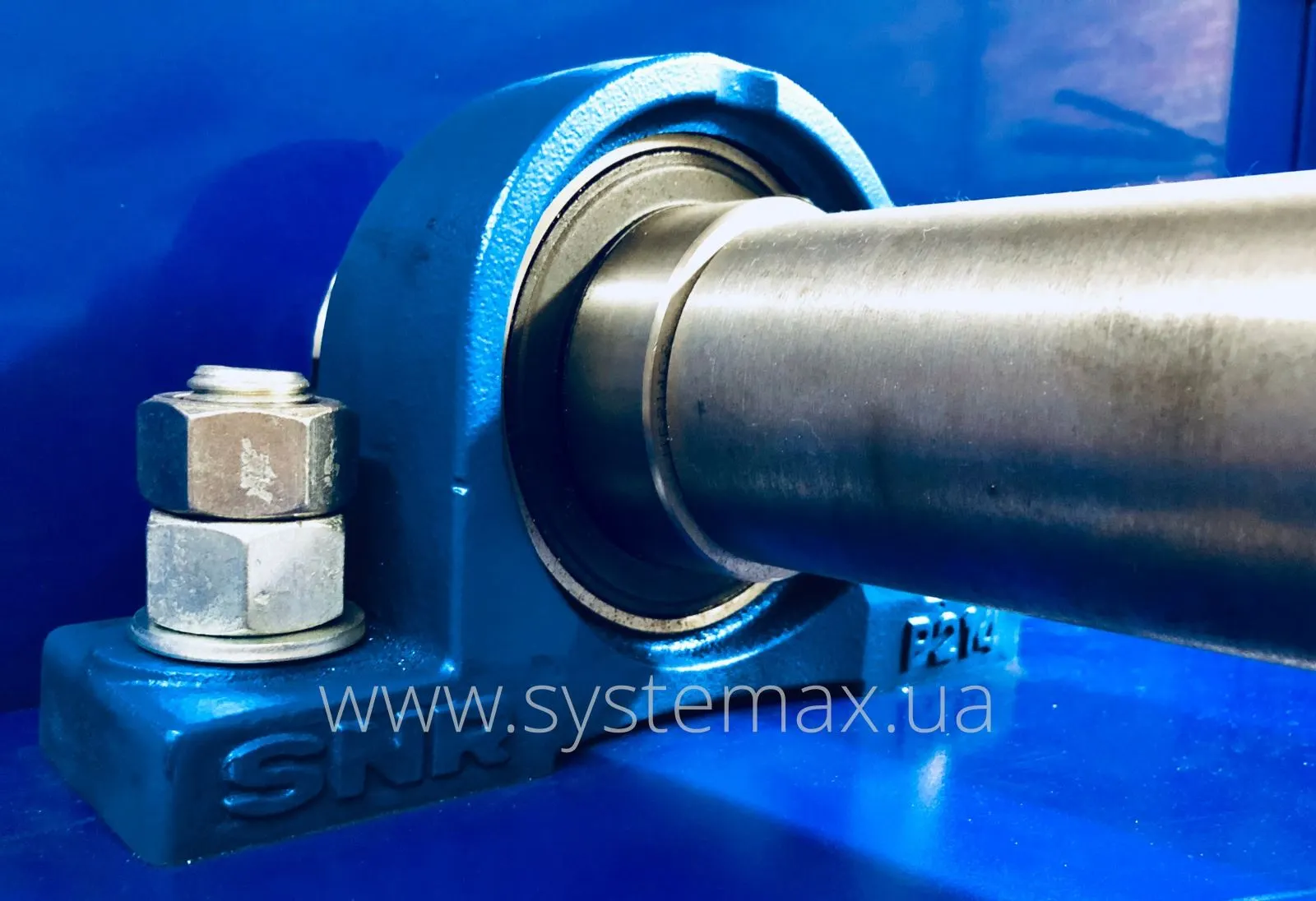

Подшипниковый узел SNR

Подшипниковый узел SNR на вентиляторе ВЦ 4-75 №12,5 схема 5

Преимущества подшипниковых узлов SNR (SNR Roulements, Annecy, France)

  • Надежность:
    Качество изготовления подшипника SNR позволяет установить гарантийный срок службы 12 лет с момента ввода в эксплуатацию, с возможностью продления до 18 лет.

  • Защищенность:
    Клас защиты подшипника SNR - IP68. Герметичность такой конструкции обеспечивает защиту и надежное смазывание даже в условиях повышенной влажности и загрязнённости.

  • Оптимальный температурный режим:
    Подшипниковый узел SNR для промышленного вентилятора допускает эксплуатацию в диапазоне граничных температур -40°С...+80°С, а подшипниковый узел SNR для дымососа - в диапазоне температур -50°С...+180°С.


Дополнительные опции

В подшипниковый узел SNR при необходимости можно установить:

  • датчик (PMS P-ABL) автоматического считывания уровня смазки и температурного нагрева смазки;
  • одноточечный лубрикатор (READY BOOSTER), который будет автоматически добавлять смазочный материал в герметичный подшипник при достижении критического уровня, без внешнего вмешательства оператора.



На рынке Украины можно купить вентиляторы с китайскими подшипниковыми узлами, что называется «подешевше». Но как следствие, из-за некачественных подшипников появляется несоосность валов и розбалансировка рабочего колеса. Такая «экономия» тянет за собой большие эксплуатационные затраты на ремонт и транспортировку вентилятора, и главное, простой вашего производства. В этом отношении французкие подшипниковые узлы SNR являются эталоном качества и дополнительной гарантией бесперебойной работы вашего вентилятора.

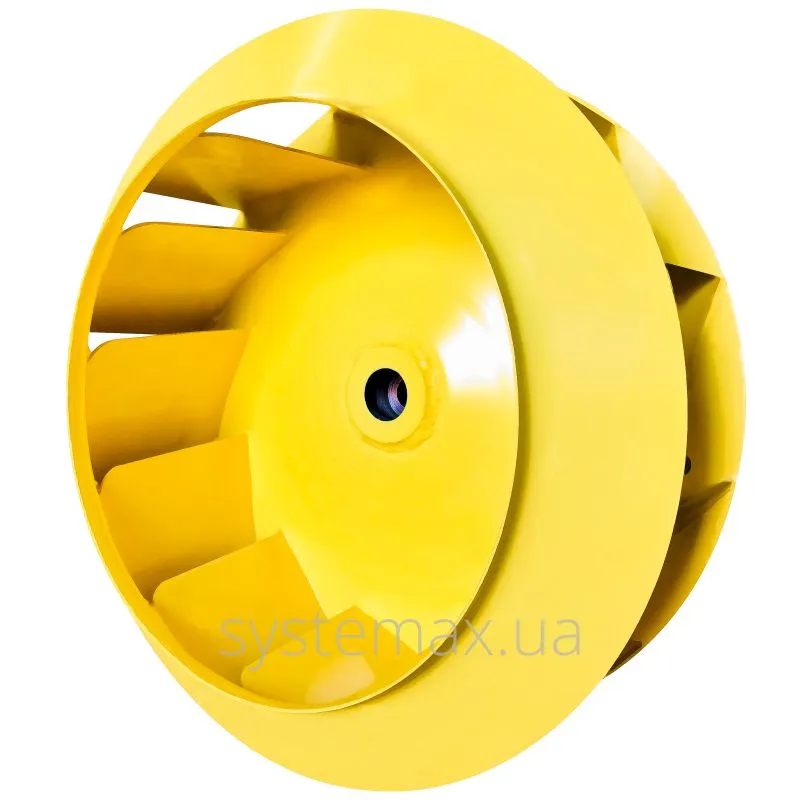

Рабочее колесо вентилятора ВЦ 4-75 №12.5

Фото рабочего колеса центробежного вентилятора ВЦ 4-75

Особенности

В базовом исполнении рабочее колесо изготавливается из углеродистой стали и покрывается полимерно-порошковой краской. Состоит из:

  • 12 загнутых назад лопаток;
  • переднего кольцеобразного диска;
  • заднего цельного диска с вваренной посредине ступицей.


Диаметр рабочего колеса 1250 мм (D=1,0×). Бывают модификации с большим и меньшим диаметром на 5% и 10%, но изготавливаются только под заказ.

Изготовленное колесо всегда проходит статическую балансировку. Динамическая балансировка проводится уже на полностью собранном вентиляторе.



Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75-12,5 исполнение 5

Чертеж схемы исполнения 5.1

Чертеж ВЦ 4-75 №12,5 схема 5.1 - Вид спереди
Чертеж ВЦ 4-75 №12,5 схема 5.1 - Вид сбоку
Чертеж ВЦ 4-75 №12,5 схема 5.1 - Вид сверху

Чертеж схемы исполнения 5.2

Чертеж ВЦ 4-75 №12,5 схема 5.2 - Вид спереди
Чертеж ВЦ 4-75 №12,5 схема 5.2 - Вид сбоку и сверху


Аэродинамическая характеристика центробежного вентилятора ВЦ 4-75 №12,5 схема 5

Аэродинамика центробежного вентилятора ВЦ 4-75 №12,5 исполнение 5

Поиск рабочей точки ВЦ 4-75 №12,5 схема 5: производительность и давление

На графике представлены кривые мощности возможных комплектуемых электродвигателей, а также кривые количества оборотов. Для определения параметров того или иного комплекта вентилятора ВЦ 4-75-12,5 сх.5 нужно найти пересечение кривой мощности электродвигателя (кВт) и кривой количества оборотов (об/мин). Точка пересечения и будет являться рабочей точкой вентилятора - соответственно отложив на горизонтальную ось вниз - значение производительности (м³/час) и на вертикальную ось - значение напора (Па).

В случае, если кривая мощности электродвигателя лежит выше кривой количества оборотов, нужно кривую мощности опустить параллельно вниз (взяв по крайним точкам) до пересечения с кривой оборотов, что и будет являться рабочей точкой.

В случае, если кривая мощности лежит ниже чем кривая количества оборотов, то данный электродвигатель не комплектуется с вентилятором, в противном случае он просто не выдержит нагрузки и выйдет из строя.



Если у Вас возникли сложности с определением технических характеристик вентилятора ВЦ 4-75 №12,5, просто наберите нас на горячую линию +38 (044) 383-27-33 и наши специалисты с радостью помогут Вам!



Купить центробежный вентилятор ВЦ 4-75 №12,5 схема 5 в Киеве или с доставкой по Украине

Вентилятор ВЦ 4-75 12-5 считается достаточно популярным на рынке Украины. Он предназначен для перемещения воздуха, пылевоздушных и газовых смесей. ПК «Системакс» известен как производитель, у которого всегда в наличии необходимое количество оборудования, так же который производит вентиляторы для индивидуального заказа за минимальные сроки. Возможно изготовление агрегата с вашими особыми конструктивными характеристиками (усиленный вентилятор, дутьевой вентилятор, вытяжной вентилятор). Доставка осуществляется только проверенными перевозчиками в любую точку Украины. Также завод производит оборудование на экспорт - Молдова, Грузия, Беларусь, Туркменистан, Казахстан. Производитель полностью контролирует перевозки и помогает с оформлением таможенных документов.

Всю необходимую информацию вы можете найти только у нас на сайте. Все технические характеристики удобно поданы, точно указана расшифровка маркировки и его вес. Мы провели полный обзор вентилятора ВЦ 4-75 12 5, отметили все его общие данные и аналоги данного вентилятора. Наши лучшие специалисты усовершенствовали старые версии чертежей, где легко разобрать размеры и габариты данного вентилятора.

Поэтому найти нужную модель у нас на сайте и ознакомиться со всей информацией самостоятельно не составит для вас проблем. Замена вентилятора также проводится через наших менеджеров, они подбирают вентилятор с идентичными техническими характеристиками к тому, который был у вас. Установка и монтаж вентилятора указанные у нас на сайте и дополнительно описаны в паспорте. К каждому оборудования добавляется в обязательном порядке паспорт и инструкция по эксплуатации.

Вентилятор ВЦ 4 75 12 5 купить у нас можно, оформив заказ на сайте, наши менеджеры сразу с вами свяжутся. Также, если вы не уверены в своем выборе модели, можете просто позвонить или написать по одному из номеров, наши менеджеры проконсультируют Вас и помогут с выбором.
