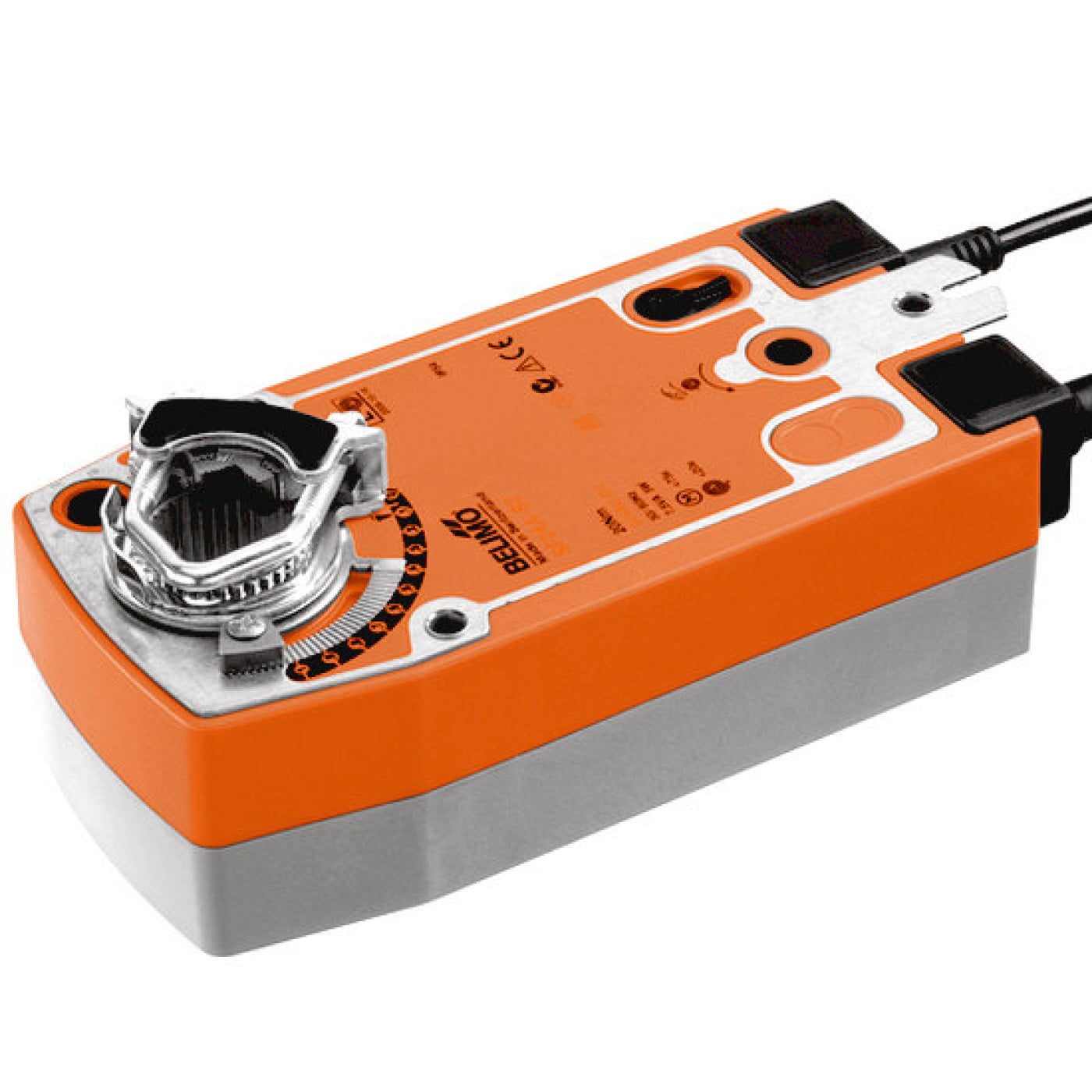

NF24A-SR-S2 Belimo електропривід з поворотною пружиною
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний постачальникПромислового обладнання
Є в наявності
Технічні характеристики Belimo NF24A-SR-S2
| Параметр | Значення |
|---|---|
| Номінальна напруга живлення | 24 В AC/DC (50/60 Гц) |
| Діапазон номінальної напруги | 19,2...28,8 В AC/DC |
| Керуючий сигнал Y | 2...10 В DC |
| Сигнал зворотного зв'язку U | 2...10 В DC |
| Допоміжні перемикачі | 2 х SPDT (налаштовуються) |
| Розрахункова потужність | 5,5 ВА |
| Споживана потужність (обертання / утримання) | 3,5 Вт / 2 Вт |
| Електричне підключення | кабелі 1 м (4 х 0,75 мм² та 6 х 0,75 мм²) |
| Напрямок обертання пружиною | обирається монтажем L/R |
| Час обертання двигуном | 150 с / 90° |
| Час спрацьовування пружини | < 20 с |
| Крутний момент (двигун / пружина) | 10 Нм / 10 Нм |
| Ступінь захисту | IP54 |
| Температура експлуатації | -30...+50 °C |
| Маса | 2,00 кг |
Загальні дані
- електропривод із вбудованою зворотною пружиною (охоронна функція);
- Виконання S2: оснащений двома додатковими вбудованими мікроперемикачами;
- призначений для керування повітряною заслінкою площею до 2,0 м²;
- керування стандартним аналоговим сигналом 2...10 В DC;
- сигнал зворотного зв'язку про положення заслінки (2...10 В DC);
- безпечна робоча напруга 24 В (AC/DC);
- час закриття заслінки пружиною при знеструмленні — менше 20 с;
- виробник — Belimo (Швейцарія);
- офіційна гарантія — 1 рік.
Застосування Belimo NF24A-SR-S2
Низьковольтний модульований електропривод зі зворотною пружиною Belimo NF24A-SR-S2 застосовується в системах вентиляції та кондиціонування для надточного плавного керування положенням повітряних заслінок з одночасним забезпеченням функції безпеки.
Привод встановлюється безпосередньо на вал заслінки за допомогою універсального хомута і фіксується спеціальною планкою для запобігання обертанню корпусу. Два вбудовані мікроперемикачі дозволяють інтегрувати привод у загальну систему диспетчеризації будівлі, подаючи сигнали при досягненні заданих кутів обертання. Допускається ручне керування: заслінку можна відкрити ручним шестигранним ключем і зафіксувати в потрібному положенні (до моменту подачі напруги).
Купити електропривод Belimo NF24A-SR-S2
Аналоговий низьковольтний електропривод Belimo NF24A-SR-S2 із вбудованою зворотною пружиною (крутний момент 10 Нм) — це максимально функціональний пристрій для систем вентиляції, що вимагають точного плавного регулювання витрати повітря, моніторингу крайніх положень та гарантованого перекриття каналу при аваріях. Керування приводом здійснюється сигналом напруги 2...10 В. При штатній роботі він живиться від мережі 24 В, а в разі знеструмлення будівлі накопичена механічна енергія пружини надійно закриває клапан менш ніж за 20 секунд. Вбудовані контакти «S2» забезпечують дистанційний контроль положення заслінки.
Технічні характеристики Belimo NF24A-SR-S2: параметри аналогового сигналу, характеристики мікроперемикачів, час спрацьовування, енергоспоживання, габарити, маса та схема підключення кабелів — детально представлені на сайті systemax.ua. Уся інформація повністю відповідає офіційним паспортам швейцарського виробника Belimo. Обладнання сертифіковане (має високий клас захисту IP54), проходить суворий заводський контроль якості та отримує відмінні оцінки від професійних інженерів.
Компанія «Системакс» постачає автоматику безпосередньо зі складу виробника, забезпечуючи клієнтам чесну ціну без додаткових торгових націнок та 100% гарантію оригінальності. Якщо для вашого об'єкта потрібна нестандартна вентиляційна автоматика, наші фахівці оперативно запропонують компетентний підбір якісних аналогів.
Купити привод Belimo NF24A-SR-S2 можна на сайті через кошик замовлень або звернувшись до наших менеджерів по телефону за технічною консультацією. Ми допоможемо з вибором, уточнимо деталі роботи аналогового сигналу та налаштування контактів, а також організуємо швидку доставку як по Києву і Україні, так і на експорт (Молдова, Грузія, Литва, Латвія). Кожен пристрій комплектується офіційним паспортом та керівництвом з експлуатації.
