Як підібрати припливно-витяжну установку

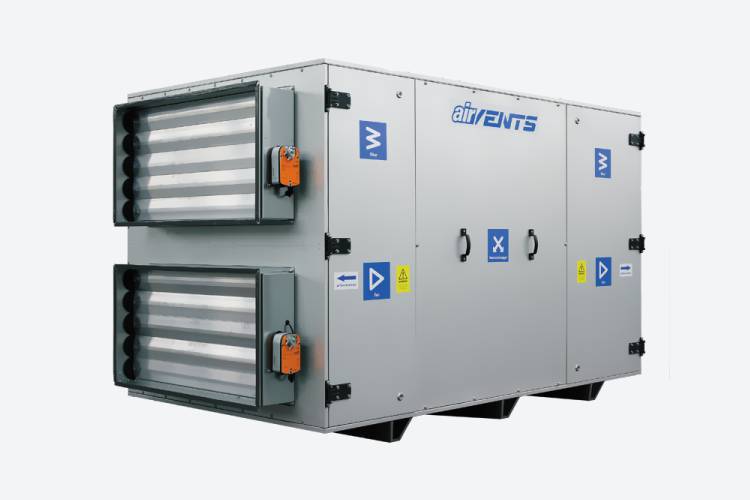

Приточно-витяжна установка з рекуперацією тепла

Використання приточно-витяжної установки – це практичне та раціональне рішення. Примусова вентиляція потрібна, коли природного руху повітря недостатньо. Головне завдання обладнання полягає в очищенні повітря, що надходить зовні, та зміні його температури та вологості.

Перед тим, як підібрати приточно-витяжну установку, потрібно ознайомитись з технічними та робочими параметрами моделі, визначитись із потужністю обладнання.

Складові елементи та принцип роботи

Основний вузол вентиляційної системи – приточно-витяжний модуль. Він займається забезпеченням нормальної циркуляції повітря в умовах замкнутого простору, відповідає за подачу свіжих та виведення відпрацьованих повітряних мас. Установкою можна обладнати різні приміщення – будинки, квартири, офіси, цехи, склади тощо.

Основні складові агрегату:

радіальний або осьовий вентилятор;
повітряний клапан для запобігання надходженню повітря ззовні в разі припинення роботи установки;
магістраль повітроводів – включає 2 канали на подачу та викид повітря;
автоматика із датчиками для регулювання;
фільтри тонкого та грубого очищення.

Деякі установки додатково оснащуються функціями іонізації, охолодження, зволоження. Принцип роботи приточно-витяжної установки полягає у наявності двох контурів. Зовні до приміщення надходять повітряні потоки та подаються до розподільників. Відбувається очищення повітряних мас та викид відпрацьованого повітря назовні. У схему може бути включений етап нагрівання вхідних мас, передача тепла між двома каналами та інші опції.

Різновиди

Залежно від призначення обладнання та моделі установки функціональні можливості відрізняються. Вибір приточно-витяжної вентиляції слід здійснювати з урахуванням типу, конструктивних особливостей, робочих параметрів. ПВУ класифікують на види:

З рекуператором. Система нагріває до комфортної температури повітря, що потрапляє ззовні.
З кондиціюванням. Поєднують функціонал охолодження та вентиляції. Оснащені насосом із контуром, в якому циркулює холодоагент. Працюють у режимах охолодження та нагріву.
Портативні безканальні. Підходять для примусової заміни повітря у приміщеннях без вікон. Мобільні моделі очищають, нагрівають, охолоджують повітря. Не мають громіздких повітроводів, що спрощує монтаж. Встановлюються усередині приміщення, характеризуються мінімальним рівнем шуму.

Вибір приточно-витяжної установки з рекуператором є вигідним і доцільним. Широкого поширення набули модулі з рекуператором, оснащені роторним теплообмінником. Вони характеризуються економічності, відшкодуванням до 90% тепла, регулюванням інтенсивності. Моделі з пластинчастим варіантом теплообмінника забезпечують подачу повітря без домішок, мають ККД 70% та доступну ціну, прості у налаштуванні.

Можна вибрати моделі з рекуператором та додатковим підігрівом за рахунок вбудованого калорифера із захистом від промерзання.

Особливості вибору обладнання

Завдання установок полягає у примусовому переміщенні повітря із зовнішнього середовища до приміщення та виведення відпрацьованих мас. На великих промислових об'єктах найчастіше застосовують установки із рекуперацією тепла високої продуктивності. Житлові будинки та квартири краще обладнати портативними моделями.

За типом установки ПВУ класифікують на модулі з підлоговим, настінним та підшивним монтажем. Підлоговий спосіб монтажу застосовують для встановлення громіздких ПВУ із витратою повітря від 8000 куб. м/год. Настінні компактні модулі продуктивністю до 1500 кубометрів на годину монтують за допомогою анкерного кріплення у технічних, житлових, комерційних приміщеннях. Моделі підвісного (підшивного) типу встановлюють під стелею шляхом прихованого монтажу.

Продуктивність

Розраховується двома способами:

за нормами на кількість людей (60 кубометрів на годину – у робочому стані, 30 – у спокої);
за кратністю: 1-2 для житлових, 2-3 – для комерційних приміщень.

Наприклад,
для сім'ї із трьох осіб потрібна ПВУ продуктивністю 3×40 = 120 кубометрів на годину, де 3 – кількість мешканців, 40 – нормальна витрата повітря для одного мешканця.

Характерні показники продуктивності:

100-500 куб. м/год – квартири та окремі приміщення;
500-2000 – приватні будинки;
1000-10000 – промислові цехи, офіси.

Також обчислити продуктивність можна, помноживши кратність на площу приміщення та на висоту стель.

Статичний тиск

Ця важлива величина показує, який тиск створюватиме обладнання для подолання опору на шляху руху повітря. Залежно від типу приміщення, за середньої швидкості потоків повітря 3-4 м/с, для котеджу площею 150-350 м2 потрібна установка зі статичним тиском 100-150 паскаль, для квартири на 50-150 кв. м – 75-100 паскаль.

Енергоефективність

Відображає ефективність споживання енергії обладнанням щодо коефіцієнта корисної дії. Перед монтажем установки слід розрахувати, скільки електроенергії витрачатиме ПВУ протягом року.

Рівень шуму

Для комфортного перебування в приміщеннях з примусовою системою вентиляції приточно-витяжна установка промислова чи побутова має створювати мінімальний рівень шуму. Звуковий ефект залежить від акустичної потужності та звукового тиску обладнання.

Ступінь фільтрації

Залежить від характеристик та комплектації фільтрами. Установка може очищати повітря від вуличного пилу, рослинного пилку, сміття, запобігати попаданню дрібного пилу або забезпечувати повне очищення повітряних потоків.

При виборі приточно-витяжної установки необхідно враховувати зручність експлуатації техніки, габаритні розміри, наявність системи автоматичного управління. На всі ці нюанси слід звертати увагу. Якщо вам важко самостійно вибрати приточно-витяжну установку, фахівці нашої компанії SYSTEMAX допоможуть підібрати найбільш підхожу модель з урахуванням особливостей конкретної будівлі або приміщення. У нашому каталозі представлений широкий асортимент промислового та побутового обладнання. Перед покупкою ви можете переглянути фото, характеристики, ціну, ознайомитися з відгуками.
