Димосос ДН-17
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний виробникПромислового обладнання

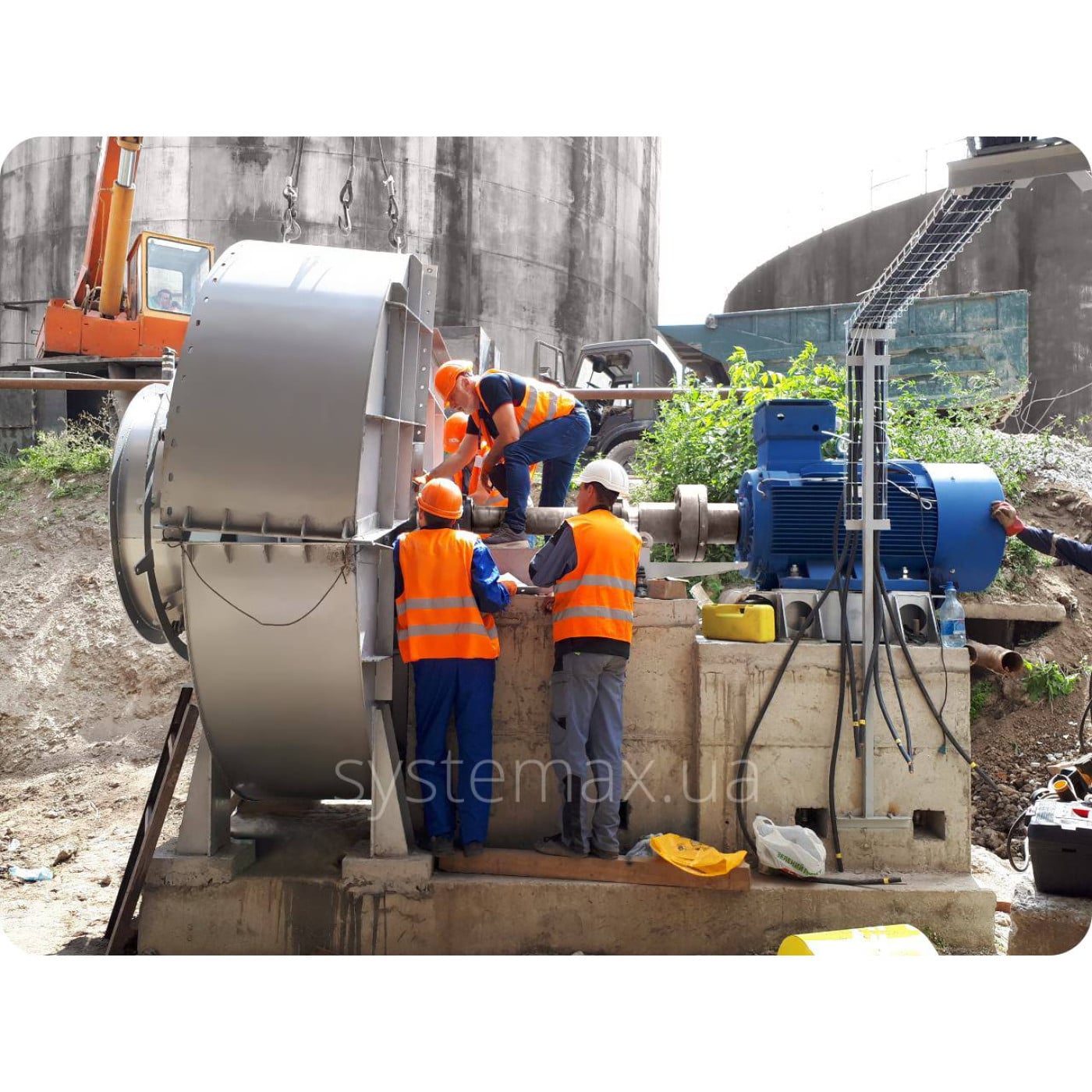

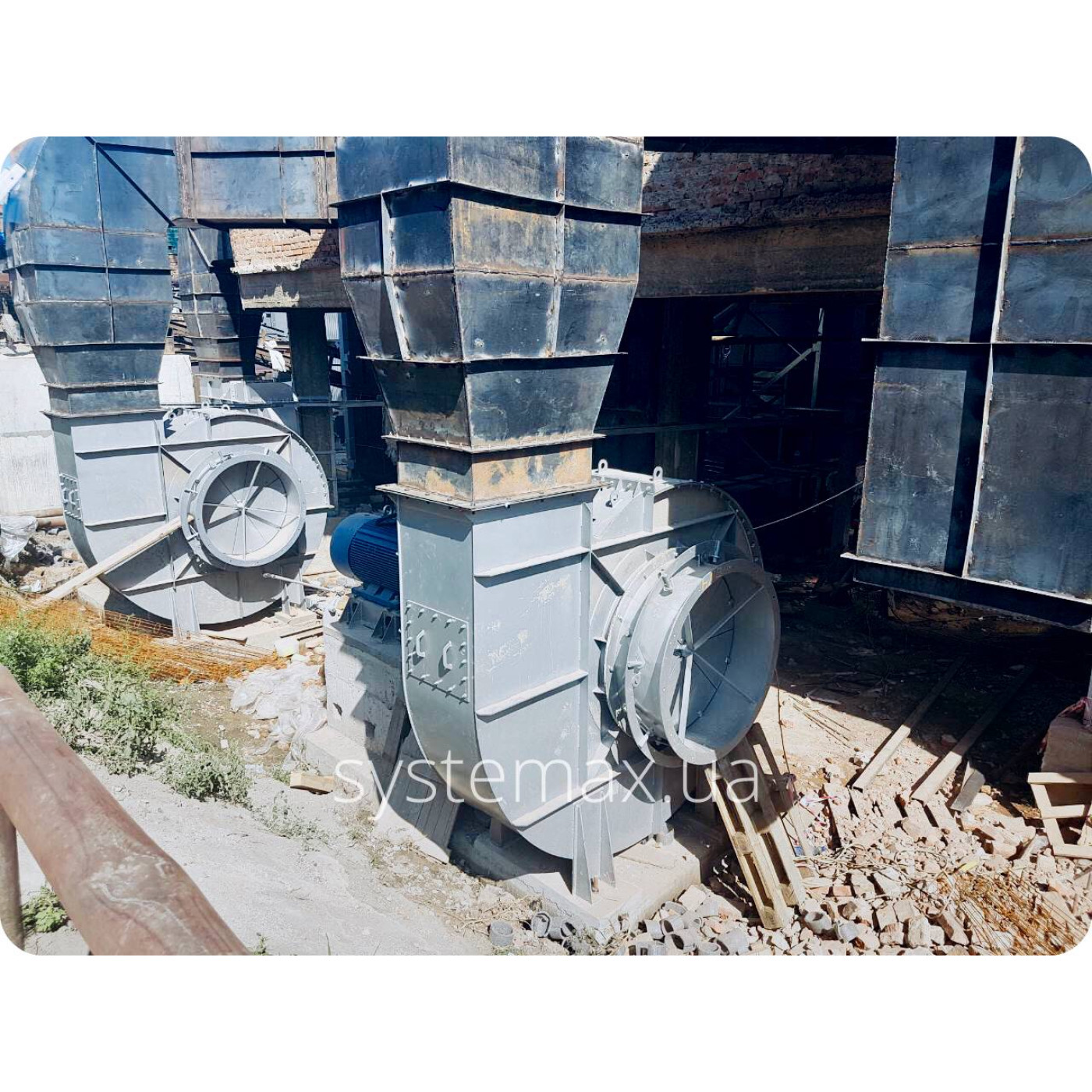

Огляд димососа ДН 17 схема №3
Основні дані
- димосос центробіжний (радіальний) промисловий;
- матеріал вуглецева сталь;
- можливість повороту улітки з кроком 15°;
- обертання робочого колеса ліве або праве;
- виконання 3 (привід через проміжний вал);
- діаметр робочого колеса 1700 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнені назад;
- продуктивність 56000 ... 110000 м³/час;
- робочий тиск 2200 ... 8800 Па;
- температура димових газів до 200°С;
- комплектація електродвигунами АІР та ДАЗО потужністю 75 ... 500 кВт;
- гарантія 2 роки.
Позначення маркування димососа ДН-17
ДН - 17
де
ДН - димосос із назад загненими лопатками
17 - діаметр робочого колеса в дециметрах (1700 мм)
Переваги наших димососів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- доступна ціна
- гарантія 2 роки
Напрям обертання димососа ДН №17 та кути повороту корпусу улітки
Кути повороту димососа правого обертання
Кути повороту димососа лівого обертання
Позначення на схемі
ПР - праве обертання димососа: ДН-17 (правий)
ЛІВ - ліве обертання димососа: ДН-17 (лівий)
0°...270° - кут повороту корпусу
Як визначити напрямок обертання
Напрям корпусу димососа відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ДН 17
Всі димососи ДН 17 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого димососа, так і димопроводу, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Перекручувати равлик димососа покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу димососа з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і димосос на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.
Технічні параметри ДН No17
| Димосос | Електродвигун | Параметри димососа в робочій зоні | Повна маса | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ДН-17 | АІР280М8 | 75 | 750 | 56 000 | 2 200 | 3 250 | 3610max×2804×2550 |
| АІР355S6 | 160 | 1 000 | 73 000 | 3 900 | 4 050 | ||
| ДАЗО4-400У-4 | 500 | 1 500 | 110 000 | 8 800 | 5 520 | ||
Конструктивні особливості ДН 17 (виконання №3)
Вузли димососа ДН-17 сх.3

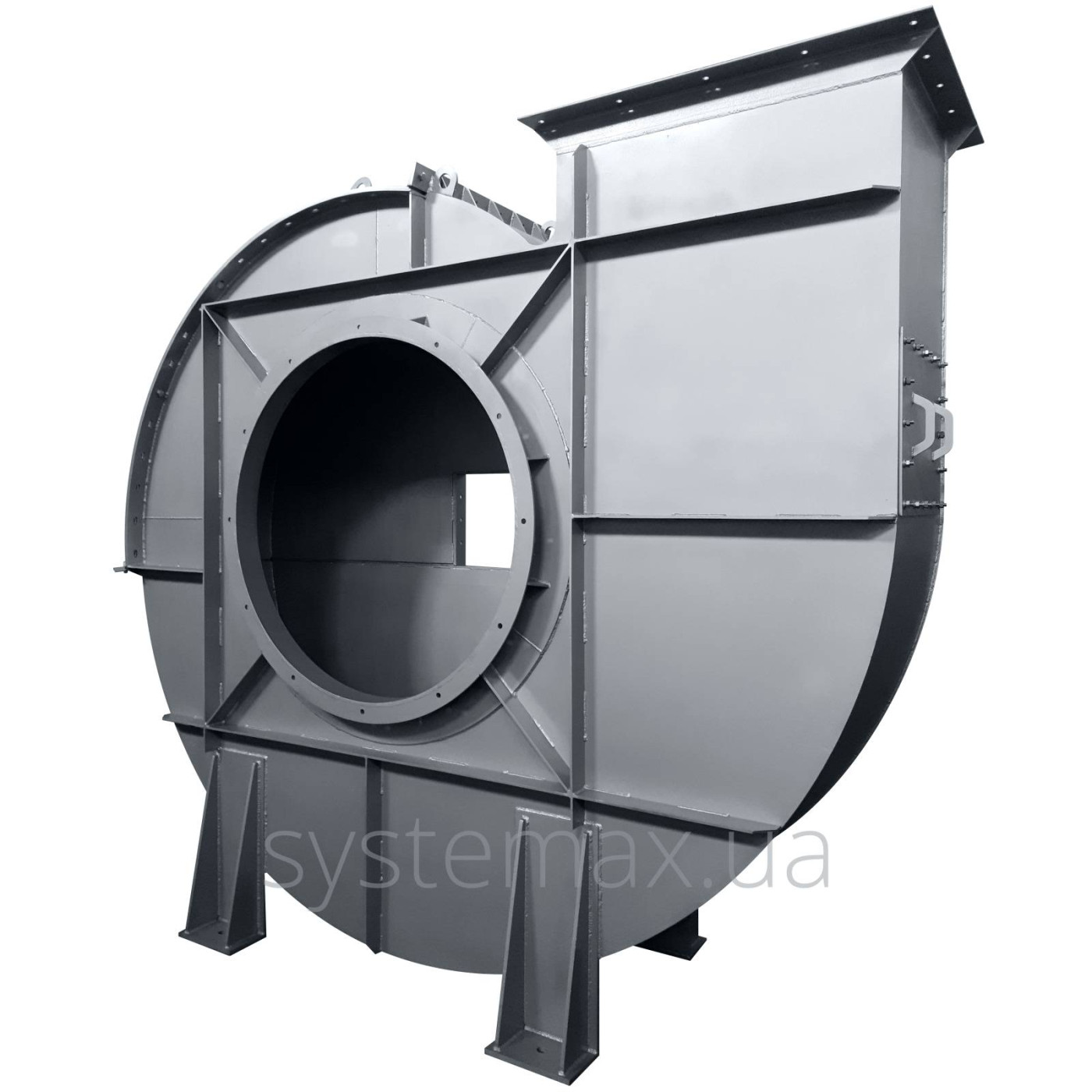

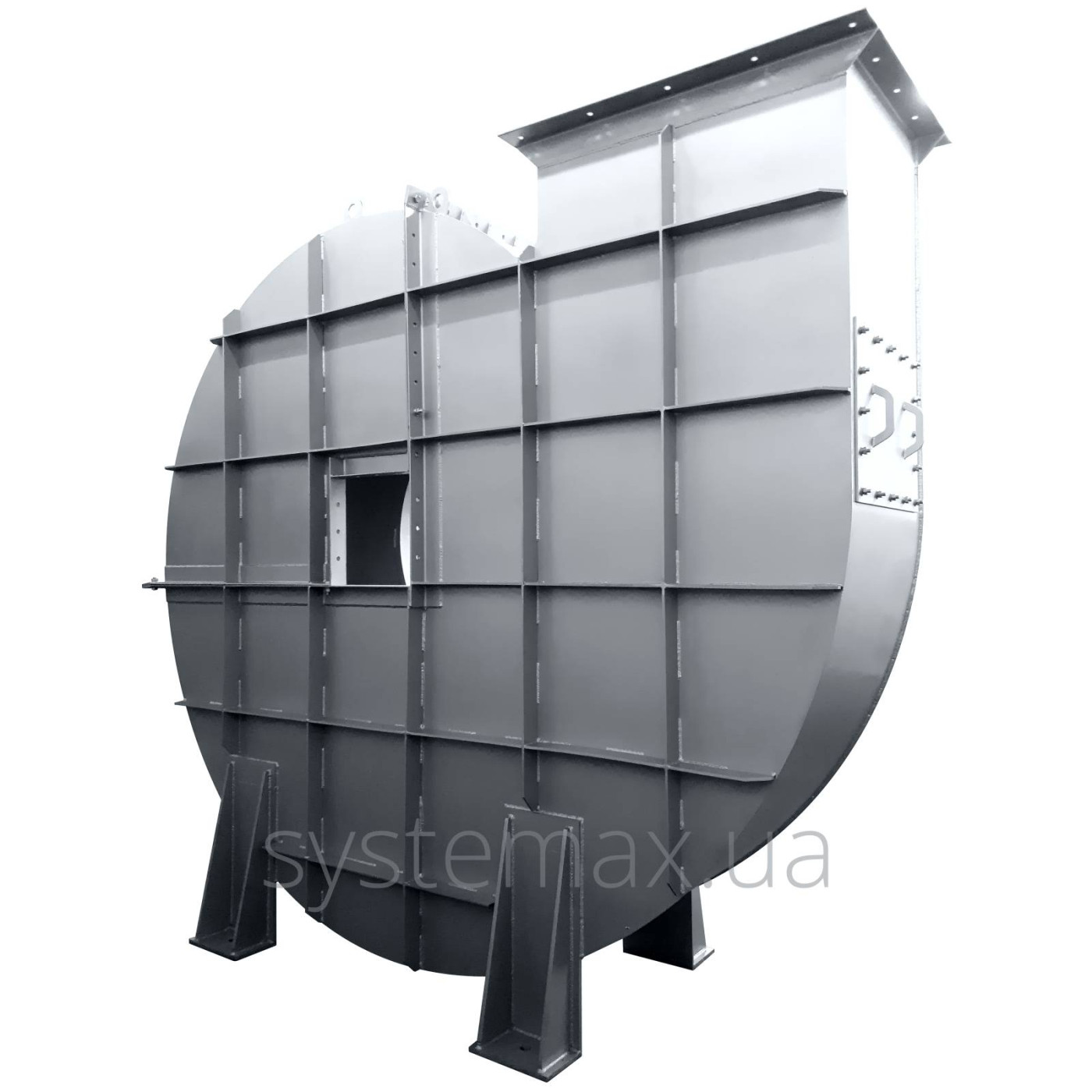

- Корпус димососа ДН-17 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу димових газів із димососа згідно ГОСТ 5976. Стандартна кількість кутів повороту відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.

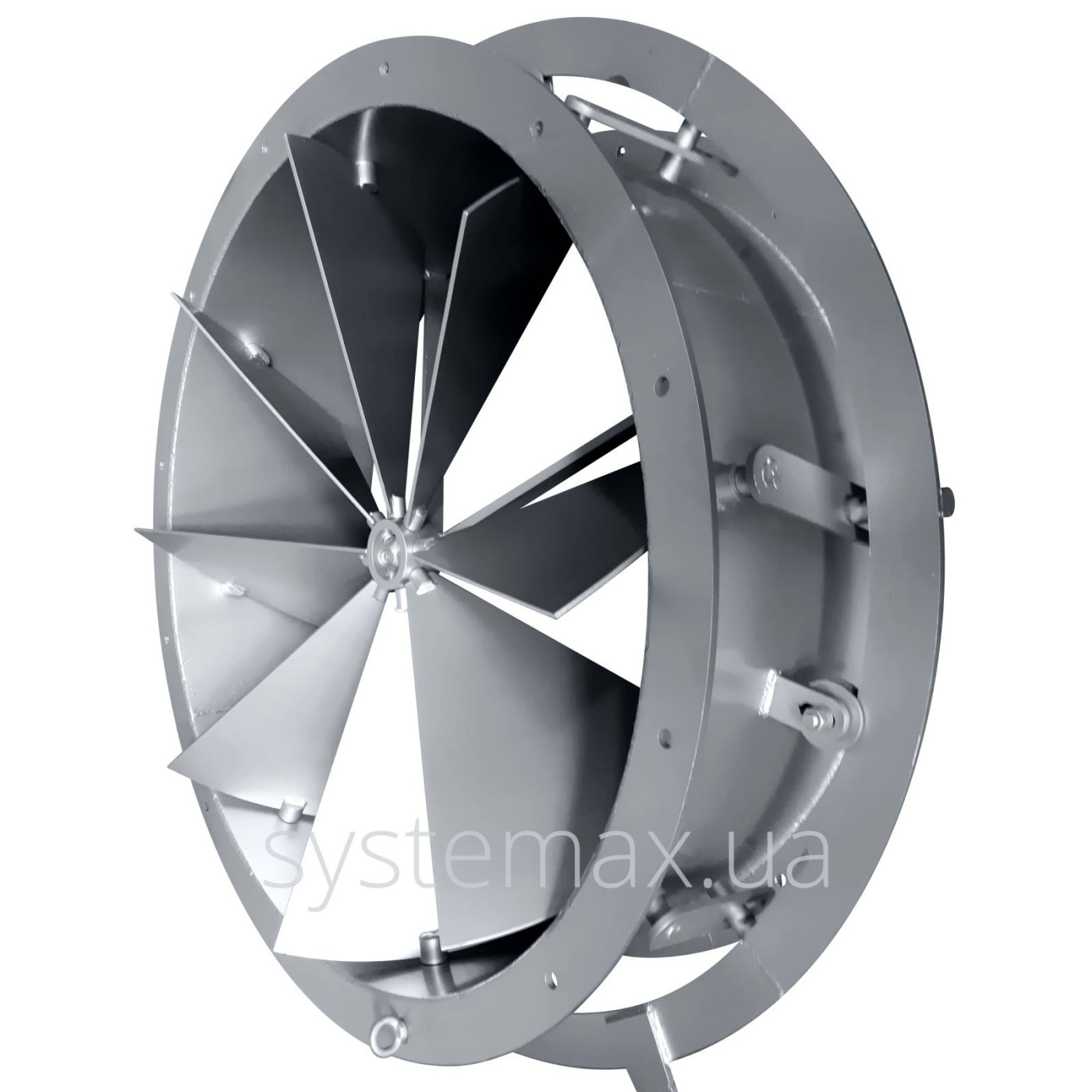

- Направляючий апарат
Представляє собою заслонку з регульованими по куту повороту лопатками. Має єдиний поворотний механізм, що діє на всі лопатки одночасно.

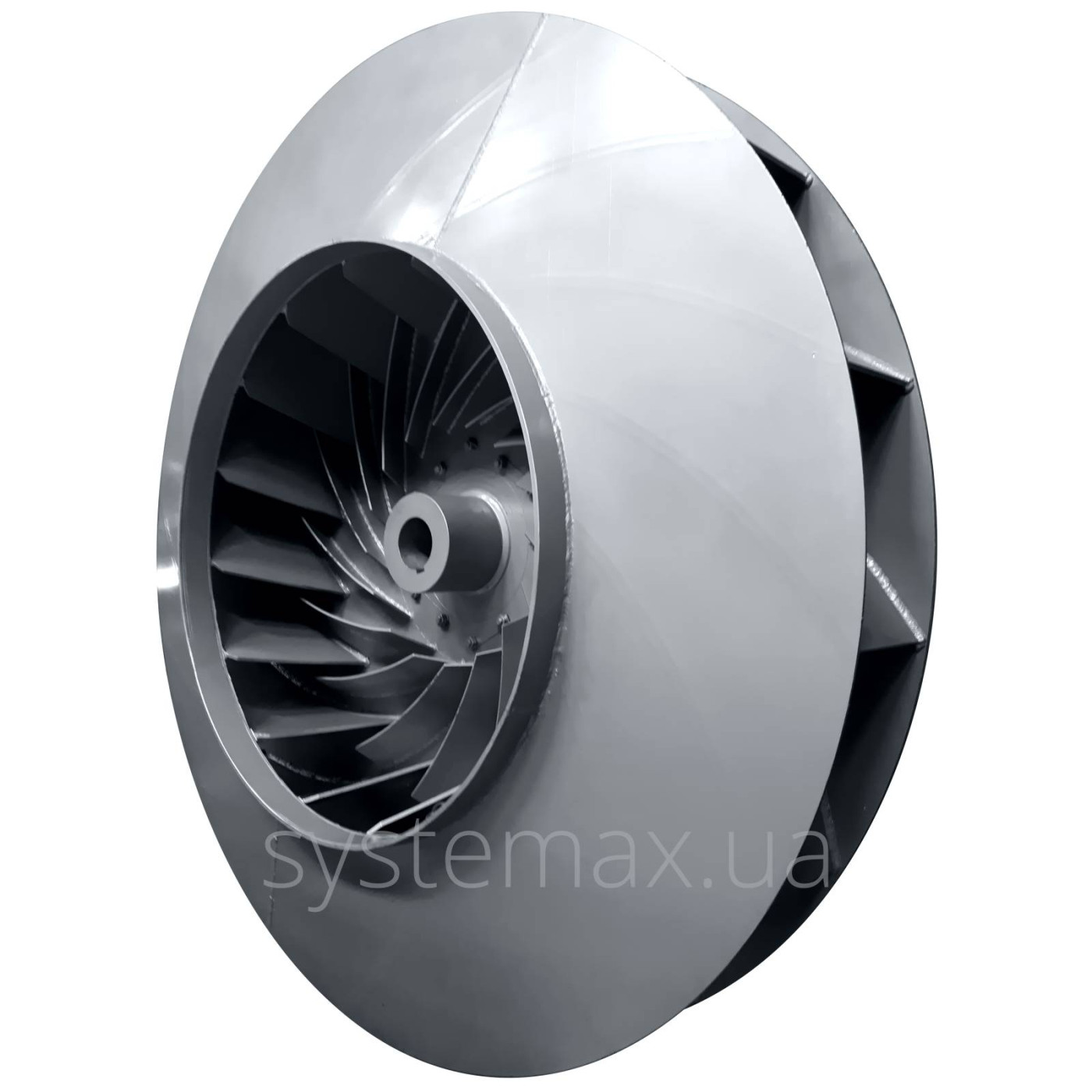

- Рабоче колесо димососа ДН-17
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал. Має 16 загнених назад лопаток. Динамічно збалансоване. У базовому варіанті виготовляється із вуглецевої сталі марки Ст3 і може працювати з димовими газами, температура яких не перевищує 200°С.
- Підшипникові вузли з проміжним валом
Використовуються надійні французькі підшипникові вузли SNR (замість давно застарілих і непрактичних масляних ванн). Проміжний вал термічно оброблений, довговічний.

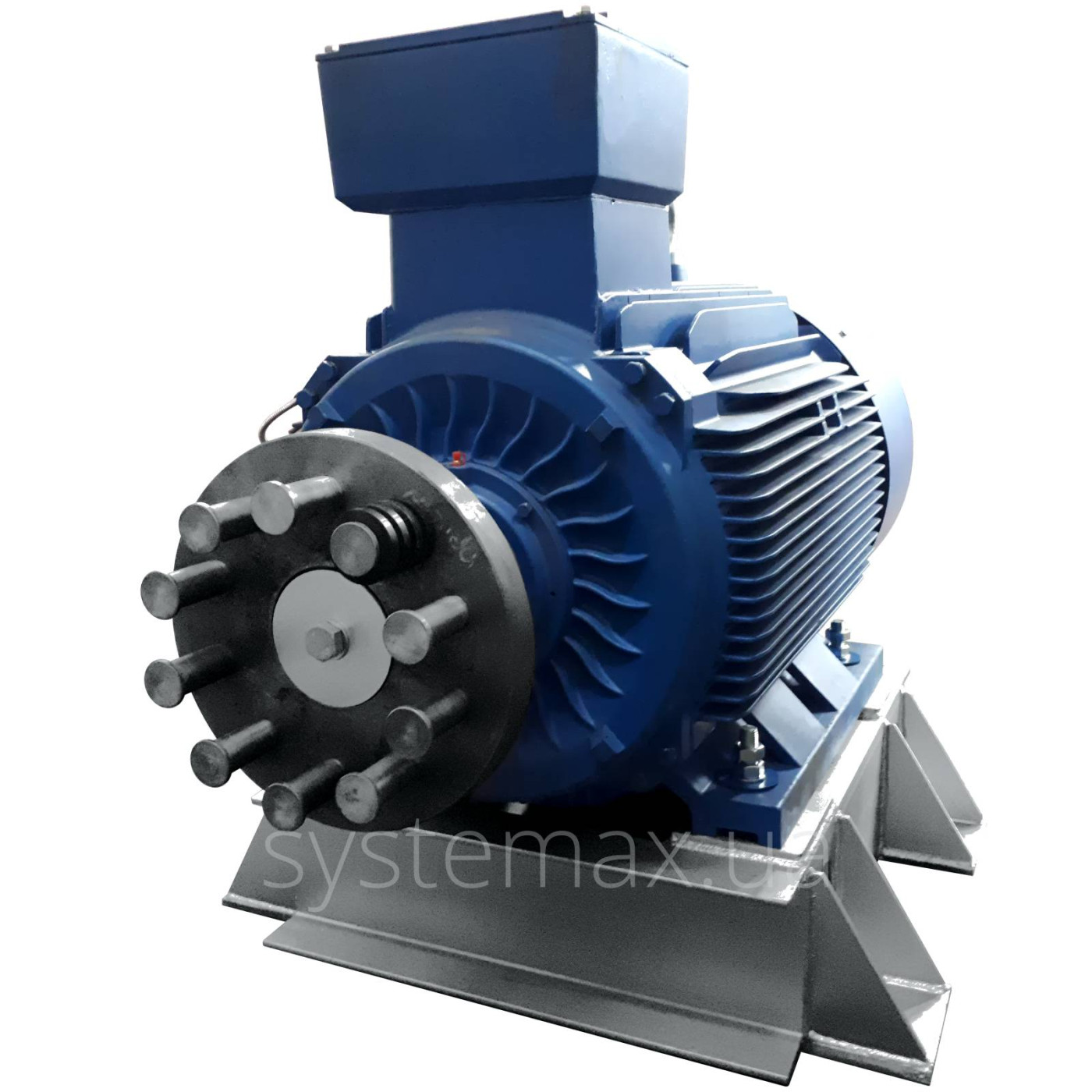

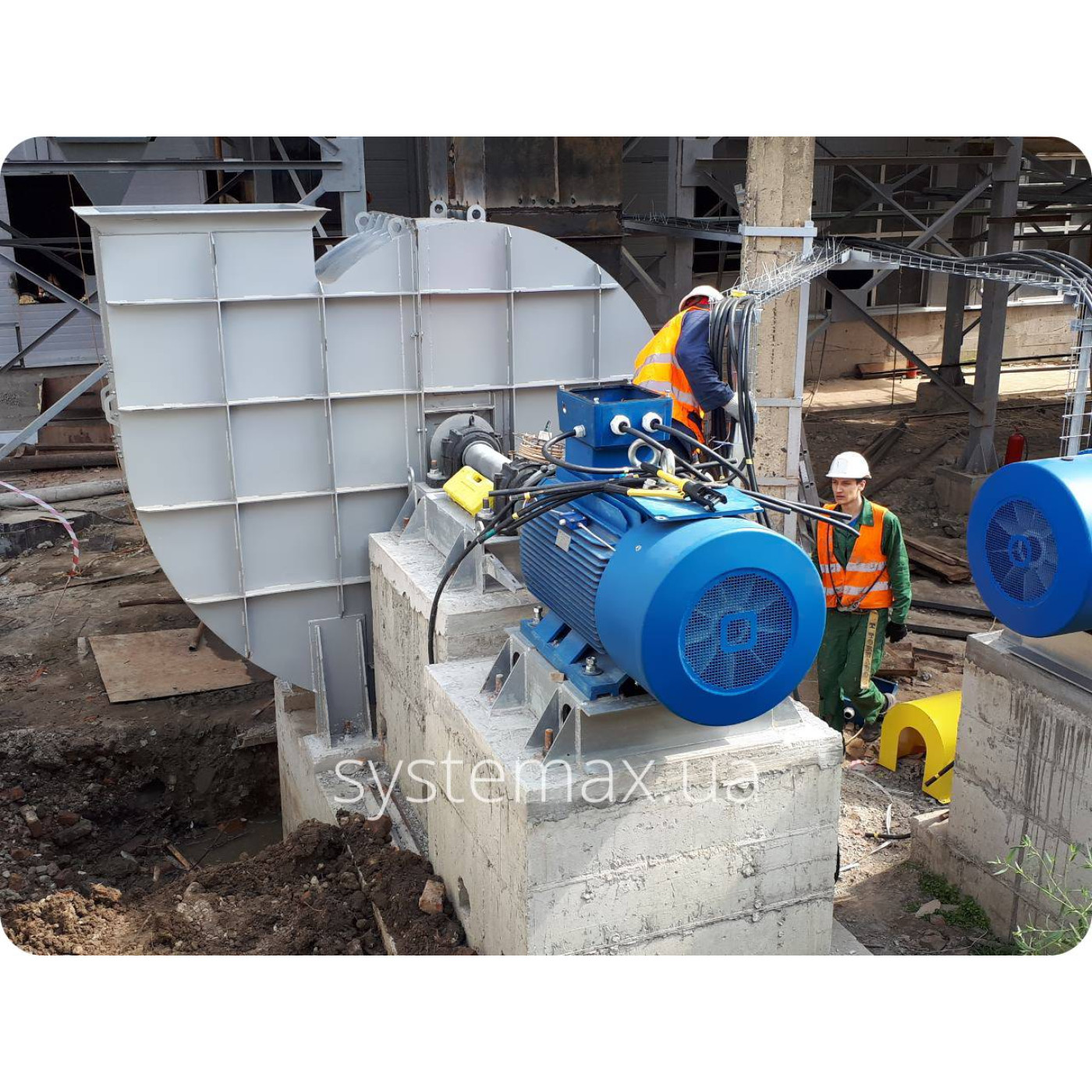

- Електродвигун АІР для улітки ДН-17
Встановлюється на станині. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР (380 В) входять в базову комплектацію вентилятора. Високовольтні двигуни ДАЗО (6000 В) та електромотори інших серій можуть бути встановлені в залежності від проектних технічних вимог та особливостей умов експлуатації.
- Рама димососа
Рама металева, зварна. Складає суцільну конструкцію із опорних елементів і задньої кришки улітки димососа. До рами кріпляться електродвигун, проміжний вал на підшипникових вузлах і сама улітка.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ДИМОСОСА ДН 17
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса і робочого колеса
- Вуглецева сталь
Стандартне виконання. Має обмеження щодо максимальної температури димових газів - не більше 200°С.
- Нержавіюча сталь
Під замовлення. Спеціальне виконання. Допускається експлуатація димососа при температурі димових газів до 400°С.
- Високолегована сталь
Під замовлення. Спеціальне виконання. Допускається експлуатація димососа при температурі димових газів до 400°С.
Схема конструктивного виконання ДН №17
Виконання 3 (Схема 3) - робоче колесо димососа насаджене на проміжний вал, який через з'єднувальну муфту зістиковується з валом електродвигуна. Проміжний вал закріплений на станині на високоякісних підшипникових вузлах SNR. Для схеми виконання №3 особлива увага приділяється співвісності проміжного вала і вала електродвигуна. Тестування і контроль роботи димососа проводиться при номінальному навантаженні протягом 1 години. Дана схема особливо підходить для тих димососів ДН №17 які будуть працювати з димовими газами з температурою 200...400°С.
Підшипниковий вузол SNR
Переваги підшипникових вузлів SNR (SNR Roulements, Annecy, France)
- Надійність:
Якість виготовлення підшипників SNR дозволяє встановити гарантійний термін служби 12 років з моменту введення в експлуатацію, з можливістю продовження до 18 років.
- Захищеність:
Клас захисту підшипників SNR - IP68. Герметичність такої конструкції забезпечує захист і надійне змащування навіть в умовах підвищеної вологості та забрудненості.
- Оптимальний температурний режим:
Підшипниковий вузол SNR для промислового димососа допускає експлуатацію в діапазоні граничних температур -50°С...+180°С.
Додаткові опції
У підшипниковий вузол SNR при необхідності можна установити:
- датчик (PMS P-ABL) автоматичного зчитування рівня мастила і температурного нагріву мастила;
- одноточковий лубрикатор (READY BOOSTER), який буде автоматично додавати мастильний матеріал в герметичний підшипник при досягненні критичного рівня, без зовнішнього втручання оператора.
На ринку України можна купити димососи з китайськими підшипниковими вузлами, що називається «подешевше». Але як наслідок, із-за неякісних підшипників з'являється неспіввісність валів і розбалансування робочого колеса. Така «економія» тягне за собою великі експлуатаційні затрати на ремонт і транспортування димососа, та головне, простоювання вашого котельного агрегата. У цьому відношенні французькі підшипникові вузли SNR являються еталоном якості та додатковою гарантією безперебійної роботи вашого димососа.

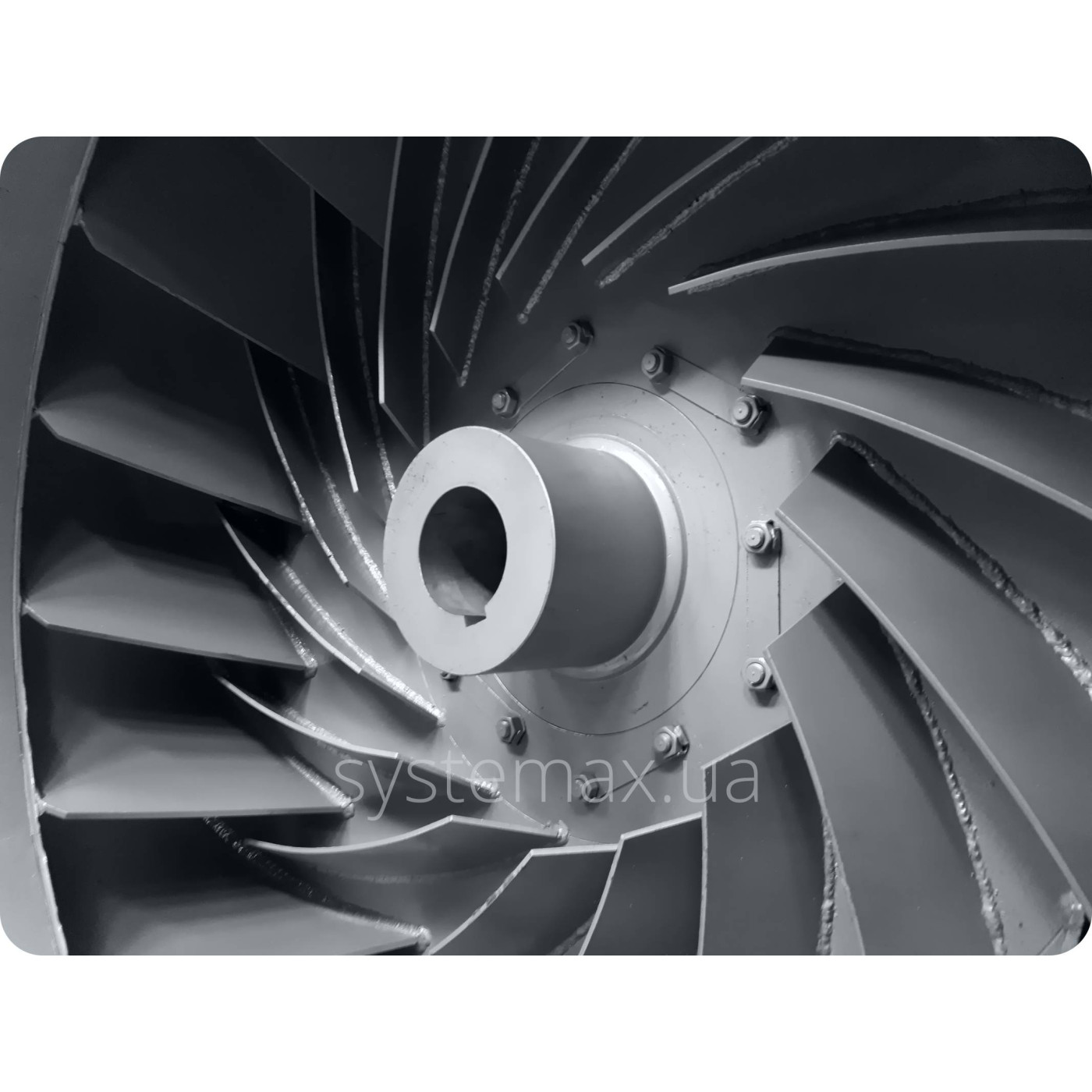

Робоче колесо димососа ДН 17
Особливості
Робоче колесо складається зі ступиці, зовнішнього конічного і внутрішнього прямого дисків та 16 штук загнених назад лопаток розміщених між дисками. Діаметр робочого колеса 1700 мм (D=1,0×Dн). Довжина лопаток ≈ ⅓ D.
Виготовлене робоче колесо димососа ДН-17 завжди проходить статичне балансування. Динамічне балансування проводиться вже на повністю зібраному агрегаті.
Виконання робочого колеса
Направляючий апарат димососа ДН 17
Особливості
Призначений направляючий апарат для регулювання продуктивності ДН-17 і, як наслідок, розрідження в топці котла. Встановлюється на вхідному патрубку димососа. Складається із металевого патрубка з фланцями, поворотних лопаток (8 шт.) і загального поворотного механізму, який дозволяє одночасно на однакове значення змінювати кут повороту всіх лопаток.
Виконання направляючого апарата
Габаритні та приєднувальні розміри димососа ДН-17
Креслення схеми виконання №3
Аеродинамічна характеристика димососа ДН 17
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
| ΔθНА | - | кут повороту лопаток направляючого апарату, град. |
Як купити димосос ДН-17 (виконання 3)
Димососи ДН-17 схема 3 (з проміжним валом) виробляються в Україні на заводі ПК СИСТЕМАКС. Якість виготовлення димососів на високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД. Кожний димосос проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий димосос складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК СИСТЕМАКС здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького сходу. Особливо Казахстан, Туркменістан, Грузія, Молдова купити димосос ДН 17 можуть без ніяких складнощів (допомагаємо з оформленням митних документів і доставкою). Купити ДН №17 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Промислові центробіжні димососи ДН 17 на заводі СИСТЕМАКС виготовляються під замовлення за 15...17 днів. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити димосос ДН 17 схема №3 проблем не складе. Для цього телефонуйте за номером +38 (044) 383-27-33, або оформляйте он-лайн замовлення на нашому сайті www.systemax.ua, або пишіть на електронну пошту [email protected]. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!
Компанія-виробник ПК СИСТЕМАКС пропонує самі вигідні умови по ціні, термінам виготовлення, поставки та умовам оплати на всі тяго-дуттьові машини, вентилятори і циклони. Для постійних замовників завжди діють накопичувальні знижки.
Ми цінуємо Ваш вибір.
