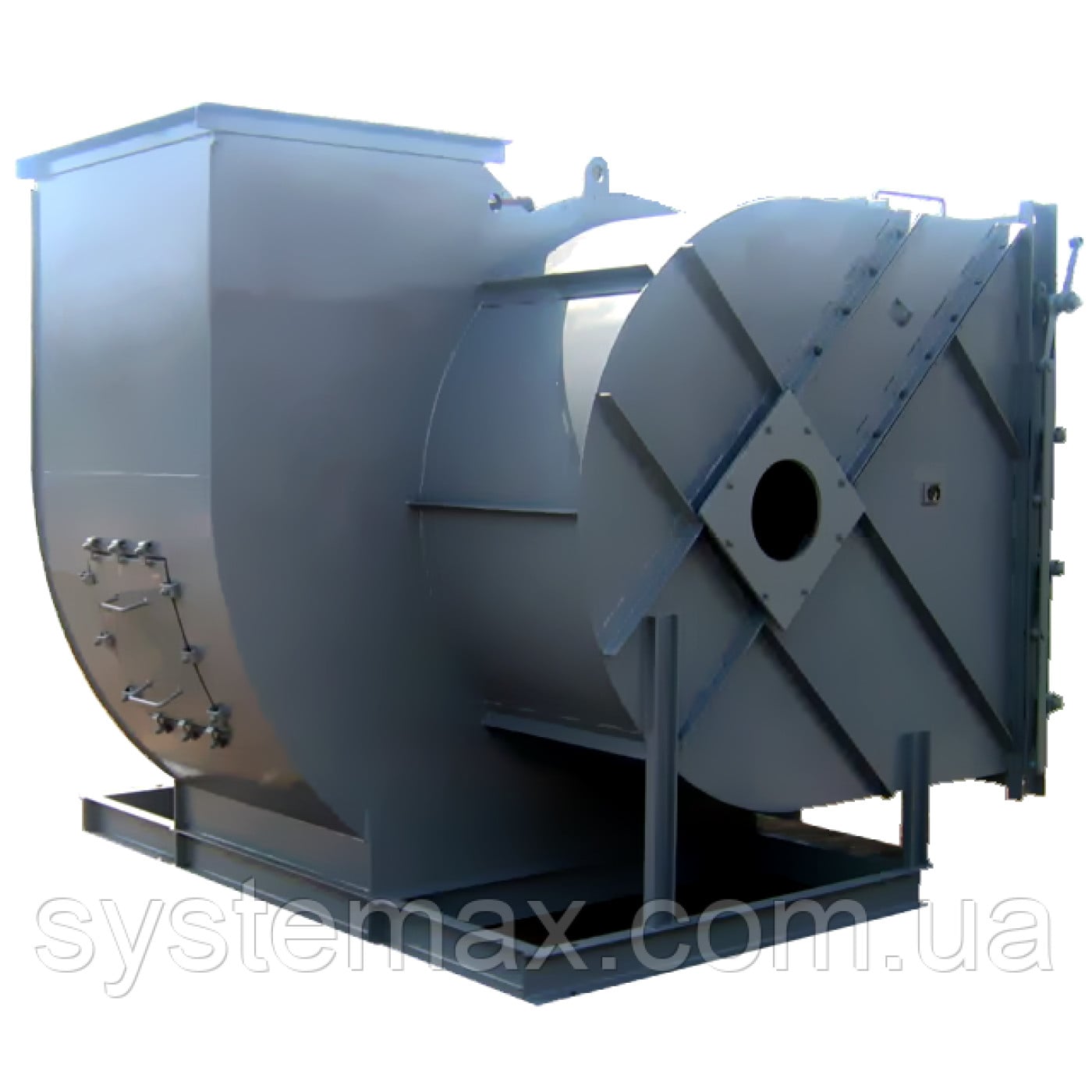

ЗАГАЛЬНІ ОСНОВНІ ХАРАКТЕРИСТИКИ

― димосос двостороннього всмоктування
― продуктивність 86 380 ... 422 230 м3/год
― тиск 1420 ...4000 Па
― температура димових газів до 200°С
― двостороннього всмоктування
― 16 лопаток загнутих назад
― діаметр робочого колеса 2200 мм



ВАРІАНТИ КОМПЛЕКТАЦІЇ ДИМОСОСА ДН-22x2 ЕЛЕКТРОДВИГУНАМИ АІР

Вентилятор Потужність, кВт Частота вр., об/хв Тиск, Па Виробниц-ть, м3/год ЦІНА,
з ПДВ
ДН-22х2 без електродвигуна - - - - уточнюйте
ДН-22х2 з ел.дв. АИР355MLB8 250 750 3090 283000 уточнюйте
ДН-22х2 з ел.дв. ДАЗО 250 600 1420 340000 уточнюйте
ДН-22х2 з ел.дв. ДАЗО 315 600 1420 340000 уточнюйте
ДН-22х2 з ел.дв. ДАЗО 400 750 2220 422000 уточнюйте
ДН-22х2 з ел.дв. ДАЗО 500 750 2220 422000 уточнюйте



ПРИЗНАЧЕННЯ І ВИКОРИСТАННЯ

Димосос ДН №22x2 двостороннього всмоктування призначений для витяжки димових газів з газо-повітряного тракту котельних агрегатів великої потужності. При цьому температура димових газів не повинна перевищувати 200°С, якщо димосос з вуглецевої сталі, або 400°С, якщо димосос з нержавіючої або легованої сталі. Ще важливою вимогою для переміщуваного середовища є відсутність золи та інших частинок, гранична концентрація яких повинна бути не більше 100 мг/м3.

Маючи дуже високу продуктивність і чималі габарити димососи ДН №22x2 найчастіше використовуються в котельнях високої теплової потужності (ТЕС, ТЕЦ) і на великих промислових заводах.

Варіанти маркування: ДН №22x2 , ДН-22x2 , ДН-22,0x2 , ДН 22x2 , ДН22х2.



МОНТАЖНІ І ГАБАРИТНІ РОЗМІРИ ДИМОСОСА ДН 22x2

Креслення габаритних і приєднувальних розмірів димососа ДН-22x2



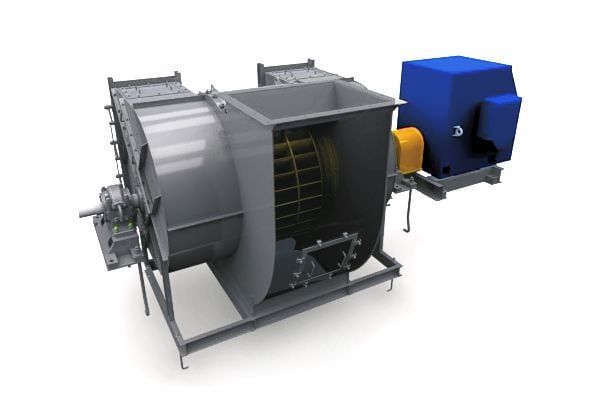

КОНСТРУКЦІЯ ДИМОСОСА ДН №22x2 ДВОСТОРОННЬОГО ВСМОКТУВАННЯ

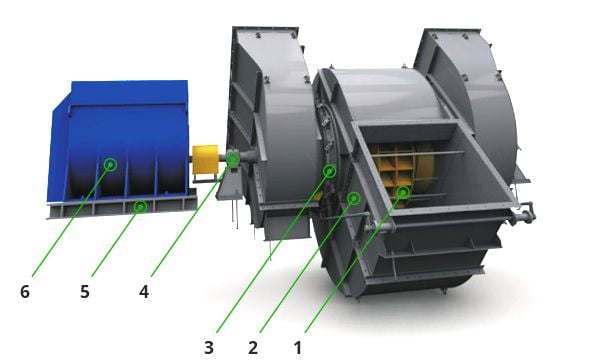

Конструкція димососа двостороннього всмоктування ДН-22х2Основними вузлами димососа ДН-22x2 є:
1 ― робоче колесо;
2 ― корпус;
3 ― кишеня;
4 ― напрямний апарат;
5 ― ходова частина;
6 ― рама;
7 ― електродвигун;

По конструктивним особливостям димососи ДН-22x2 можуть відрізнятися в залежності від умов їх експлуатації. Наприклад, від температури залежить з якого металу буде робоче колесо, буде використана ходова частина дозволяє знизити перегрів електродвигуна. Від вмісту золи залежить виконання корпусу димососа.

Корпус (равлик) димососа ДН-22x2 виготовлений з листової вуглецевої сталі. Для забезпечення жорсткості конструкції і уникнення деформацій внаслідок температурних перегрівів корпус додатково оребреною металевими косинцями і смугами. Зважаючи на високі ерозійних властивостей димових газів внутрішня частина равлика має протизносні захист ― спеціально оброблений потовщений метал або додаткові броньові листи (їх змінюють у міру зношування). Після монтажу димососа його корпус повинен бути покритий шаром теплоізоляційного матеріалу.

Всі димососи серії ДН виготовляються з обертовим корпусом, який можна встановлювати під кутом, кратним 45°.

Равлик димососа може бути правого або лівого обертання:
― димосос правого обертання ― коли потік газів в равлику рухається за годинниковою стрілкою;
― димосос лівого обертання ― коли потік газів в равлику рухається проти годинникової стрілки.
Напрямок обертання визначається з боку електродвигуна.

Направляючий апарат димососа ДН-22x2 встановлюється на всмоктуючий кишеню і призначений для регулювання розрідження в топці котлоагрегату. Він складається з 8-ми лопаток (по 4 щт. на кожній кишені) які повертаються від 0° (вхід газів в димосос перекритий) і до 90° (прохід газів через димосос повністю вільний). Робота направляючого апарату регулюється автоматикою.

Робоче колесо димососа ДН-22x2 виготовляється з вуглецевої або легованої сталі (для експлуатації при температурі до 400°С). Воно являє собою зварену конструкцію, яка складається з маточини, основного і конічного дисків і розташованими між ними назад загнутими лопатками (в кількості 16 шт). В залежності від напрямку обертання димососа лопатки робочого колеса мають відповідну спрямованість.

Ходова частина димососа ДН-22x2 складається з вала, підшипникових вузлів і пружної муфти. Підшипникові вузли охолоджуються водою або маслом. Пружна муфта гасить коливання і вібрації вала, що продовжує термін служби електродвигуна.

Електродвигун для димососа ДН може змінюватись за потужністю від 250 кВт до 500 кВт і мати частоту обертання 600 або 750 об/хв. Підбирається в залежності від необхідної продуктивності димососа і від умов експлуатації. Найчастіше для цього використовують загальнопромислові асинхронні трифазні електродвигуни серії АИР аналогічні вибухозахищені електродвигуни або високовольтні двигуни серії ДАЗО.

Монтажна рама димососа ДН 22x2 ― це зварна металева конструкція, на якій кріпиться корпус димососа, його ходова частина та двигун. Рама у свою чергу повинна встановлюватися на спеціально підготовленій платформі в місці передбаченому проектно-технічної доментацией котельні.

Будь-який вузол димососа ДН-22x2 можна купити окремо, оскільки ми розуміємо, що так Ви зможете істотно заощадити витрати на ремонт і відновлення старого Б/У димососа.

КУТИ ПОВОРОТУ КОРПУСУ ДИМОСОСА ДН 22x2

Для зручності монтажу равлик димососа ДН-22x2 може переставлятися під кутами, кратними 45°. Схематично всі вариаты зображені на малюнку нижче на рисунку:

Кути повороту равлики димососа ДН 22x2
Вид з боку електродвигуна



АЕРОДИНАМІЧНІ ХАРАКТЕРИСТИКИ ДИМОСОСА ДН-22x2

Діаграма аеродинамічних характеристик димососа ДН-22x2



Димосос двостороннього всмоктування ДН 22x2 виробляє український завод промислових вентиляторів ПРОМИСЛОВА КОМПАНІЯ СИСТЕМАКС.

У нас Ви можете купити димосос ДН-22x2 як оптом, так і вроздріб. Для цього потрібно оформити замовлення на сайті, або подзвонити нам, або приїхати в наш офіс. Після опрацювання Вашого замовлення будуть узгоджені всі нюанси, щоб поставлене нами обладнання 100% відповідало всім технічним вимогам. Слід врахувати, що димососи двостороннього всмоктування ДН 22х2 виготовляються під замовлення, оскільки є досить унікальними і не дуже поширеними агрегатами.
