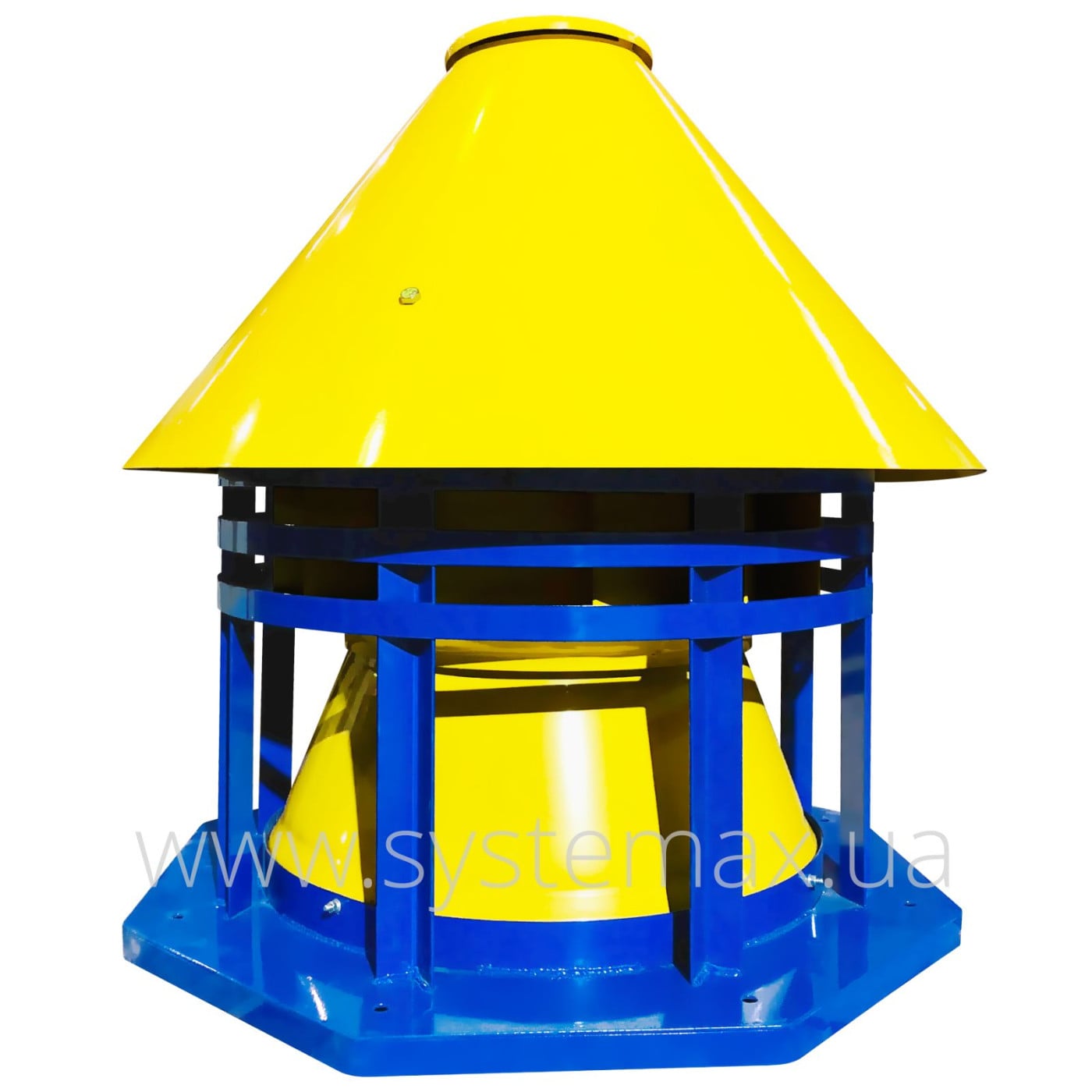

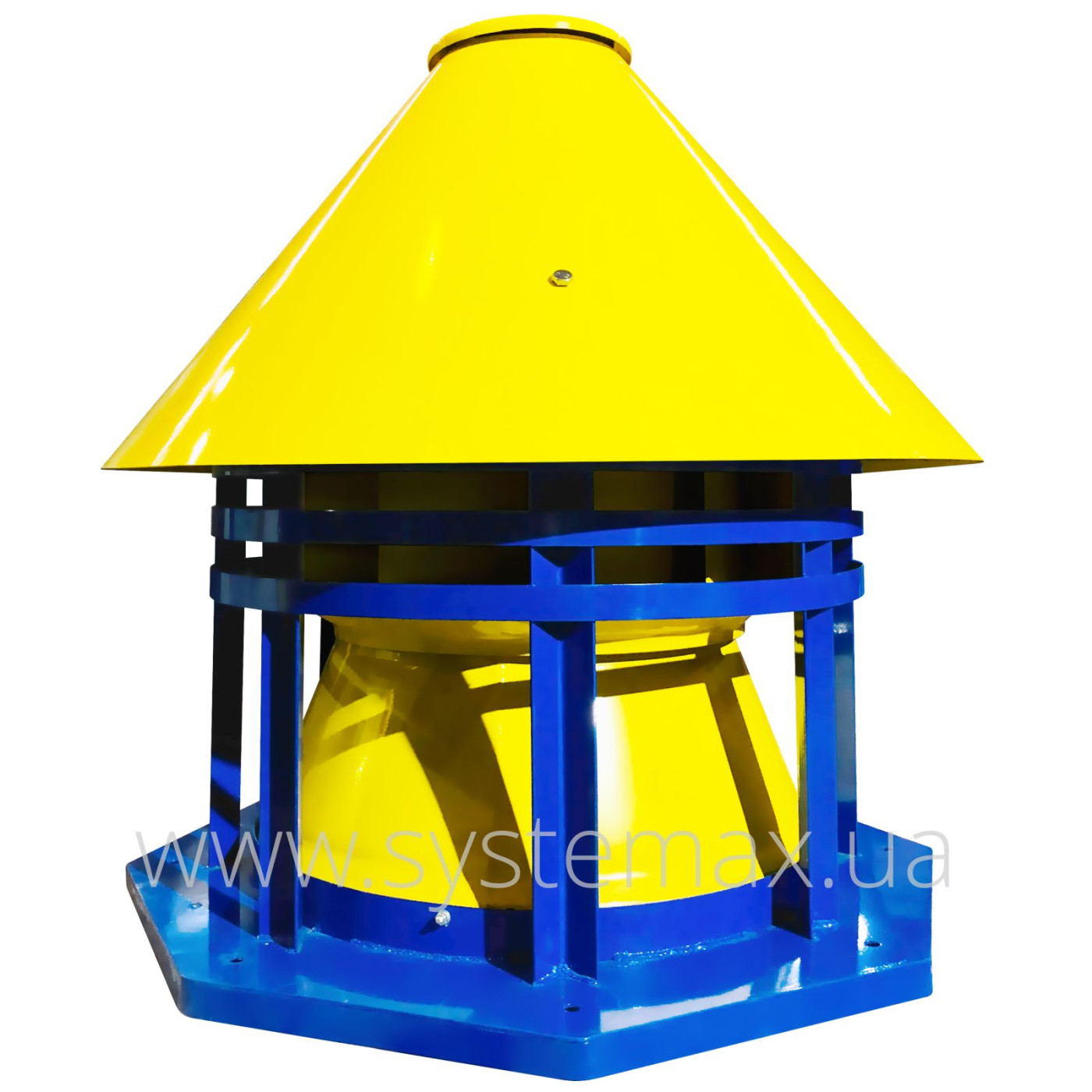

Характеристики вентилятора ВДР №3,15

Основні характеристики

  • вентилятор даховий центробіжний низького тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • виконання 1 (робоче колесо на валу електродвигуна);
  • комплектація електродвигунами потужністю 0,18 ... 0,75 кВт;
  • діаметр робочого колеса 315 мм;
  • кількість лопаток робочого колеса 12 шт.;
  • лопатки загнуті назад;
  • продуктивність 1800 ... 3100 м³/час;
  • робочий тиск 160 ... 380 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В.


Застосування і аналоги дахових вентиляторів ВДР №3,15

ВДР №3,15 належить до серії центробіжних дахових вентиляторів з низьким тиском. Його застосовують у системах витяжної вентиляції, коли вентиляційний агрегат необхідно розмістити на даху будівлі. Причиною тому може бути обмеженість вільного простору в приміщеннях, бажання позбавитися шуму пов'язаного з роботою вентилятора та інш.

На заводі СИСТЕМАКС кришник ВДР виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ (ГОСТ). По технічним параметрам ВДР-3,15 виробництва СИСТЕМАКС являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.

Варіанти найменувань моделі серед виробників вентиляційного обладнання України:

  • ВДР №3,15,  ВДР-3,15,  ВДР 3,15



Технічні параметри ВДР 3,15

Даховий
вентилятор
Електродвигун Параметри вентилятора у робочій зоні Вага Габаритні розміри
Діаметр × Висота
Марка Потужність Частота обертання Продуктивність Тиск
кВт об/хв м³/год Па кг мм
ВДР №3,15
схема 1
АІР63А6 0,18 1 000 1 800 160 24 Ø570×575
АІР63В6 0,25 1 000 1 950 170 25
АІР63В4 0,37 1 500 1 350 380 24
АІР71А4 0,55 1 500 2 700 370 25
АІР71В4 0,75 1 500 3 100 360 27


Конструктивні особливості ВДР-3,15

Вузли вентилятора ВДР №3,15

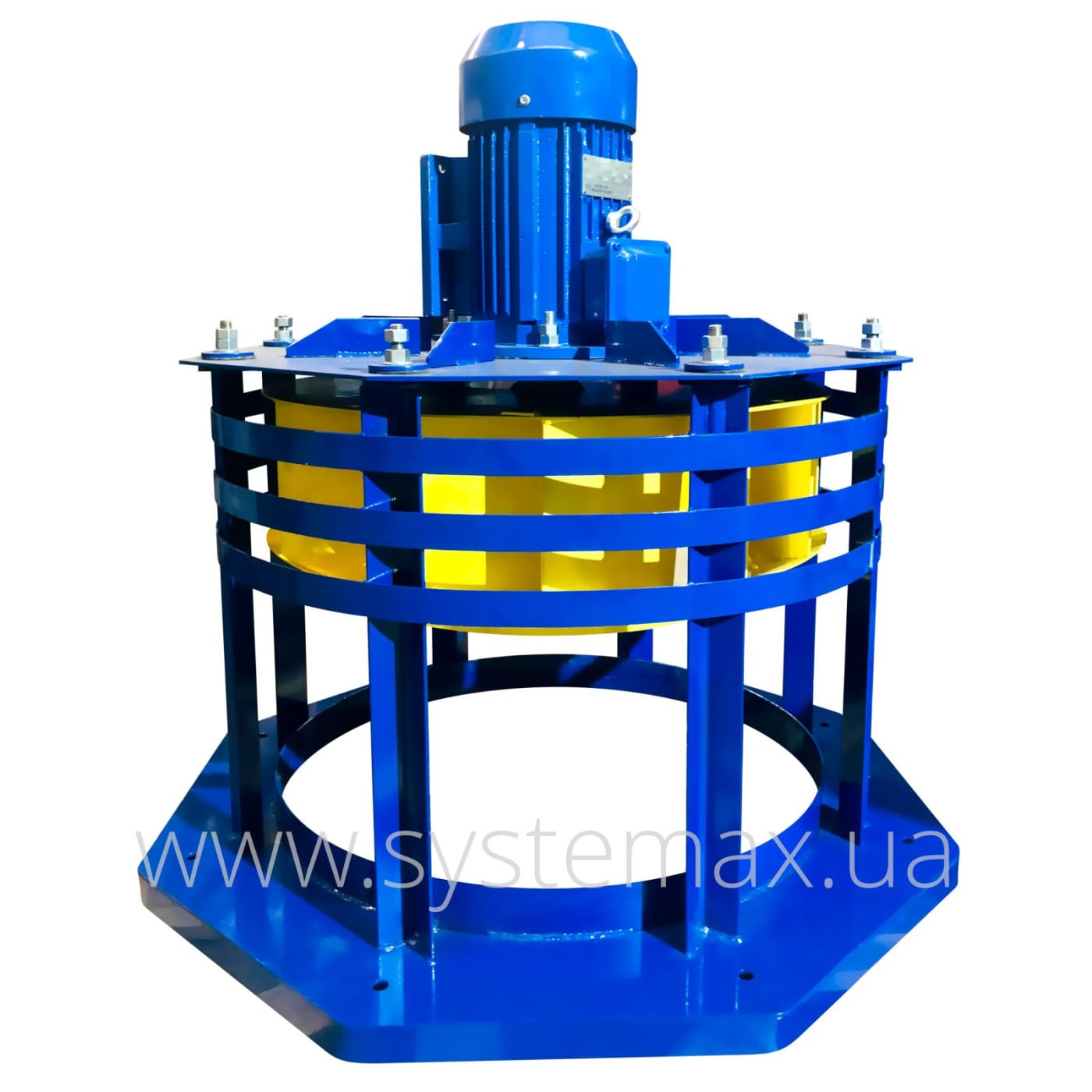

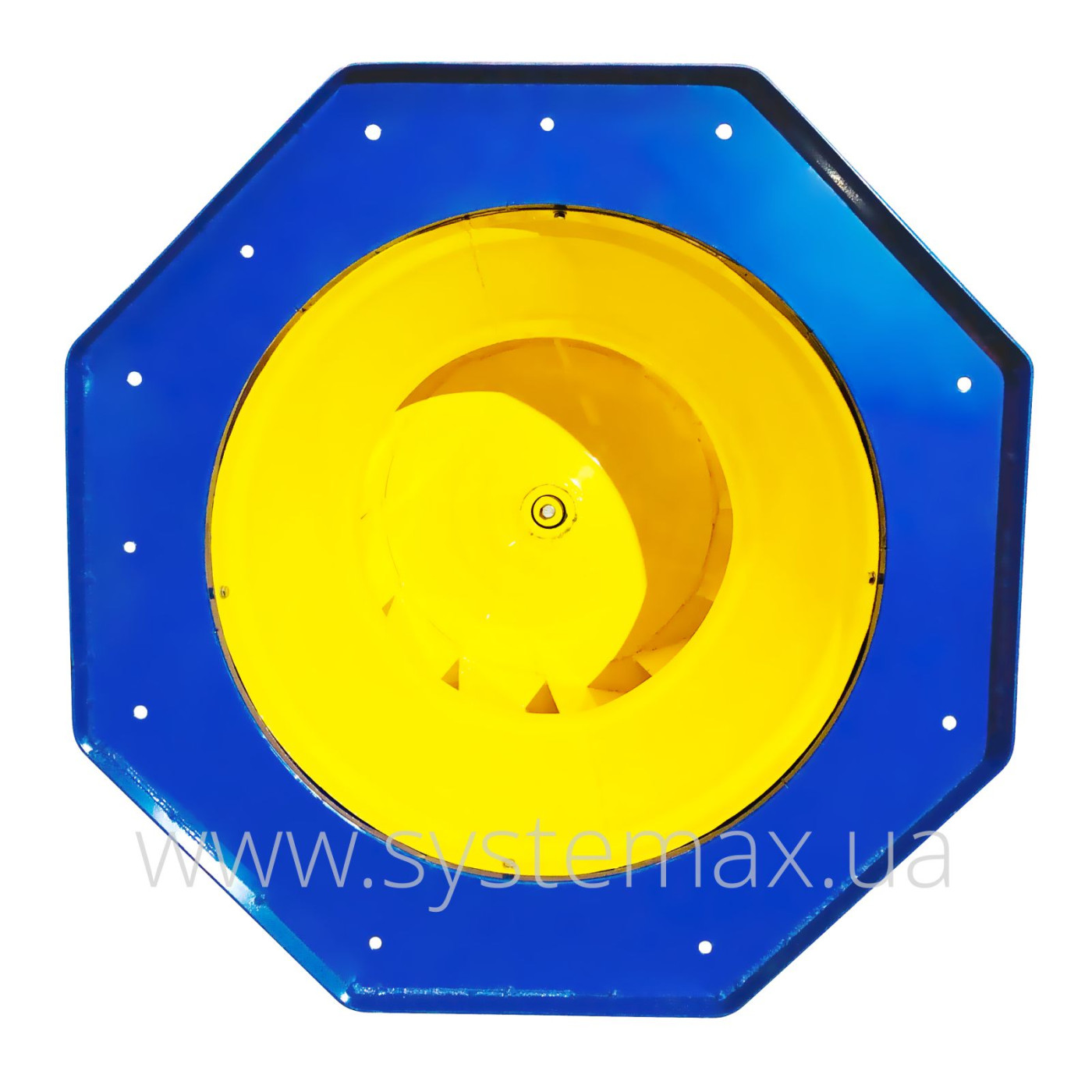

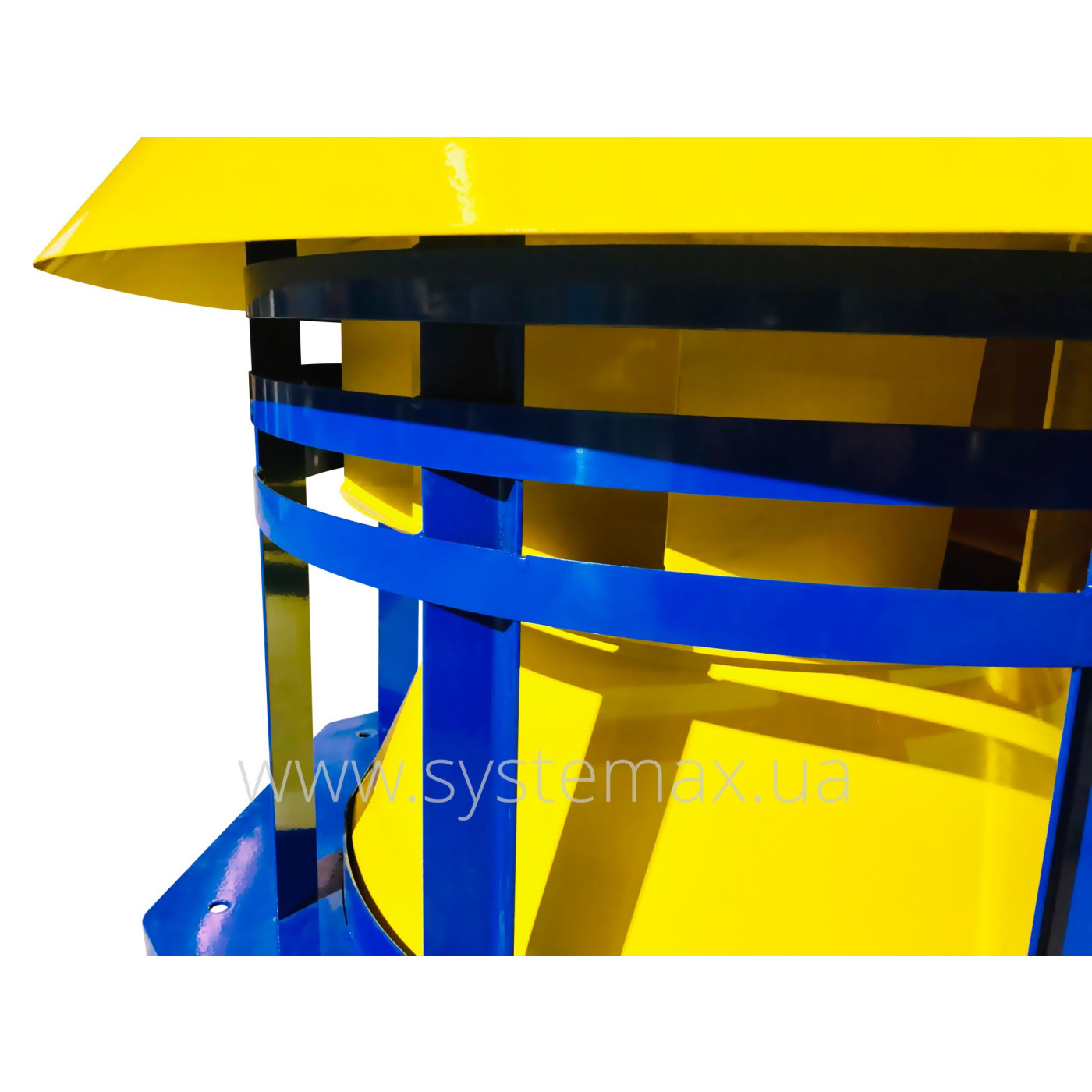

  • Корпус вентилятора ВДР №3,15 (рама)
    Корпус металевий, зварний. Складається з каркаса і монтажної платформи, у якій передбачені отвори для кріпленні на даху.

  • Дифузор (вхідний патрубок)
    Виконаний із листового металу. Направляє повітряний потік з вентиляційного канала/шахти канала в робоче колесо.

  • Робоче колесо вентилятора ВДР №3,15
    Рабоче колесо металеве, зварне. Має 12 загнутих назад лопаток. Діаметр робочого колеса 315 мм. Насаджується безпосередньо на вал електродвигуна. Статично і динамічно збалансоване.

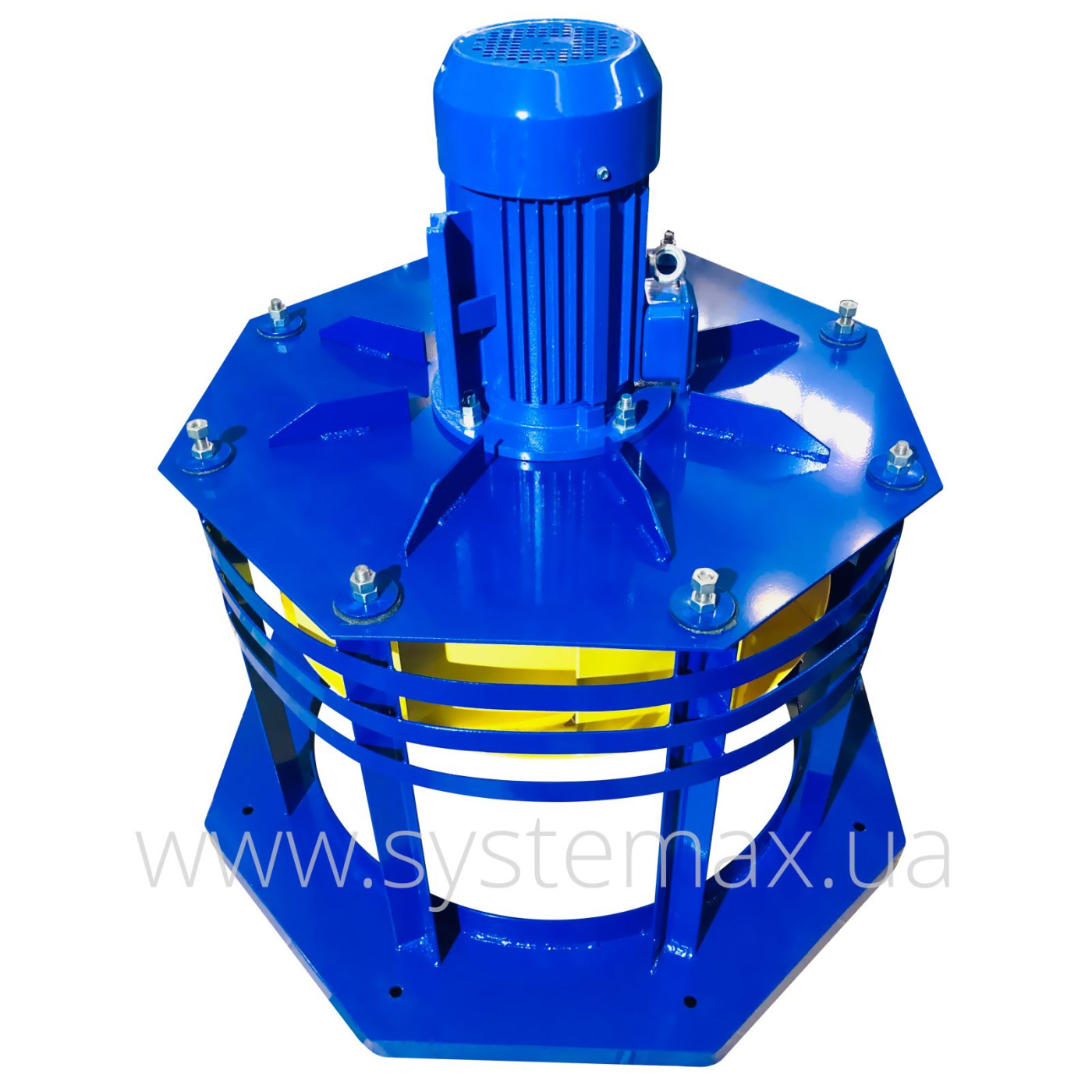

  • Електродвигун АІР для кришника ВДР №3,15
    Для ВДР 3 15 підходять двигуни потужністю від 0,18 до 0,25 кВт з частотою обертання 1000 об/хв і двигуни від 0,37 до 0,75 кВт з частотою 1500 об/хв. Для базової комплектації кришного вентилятора використовуються загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

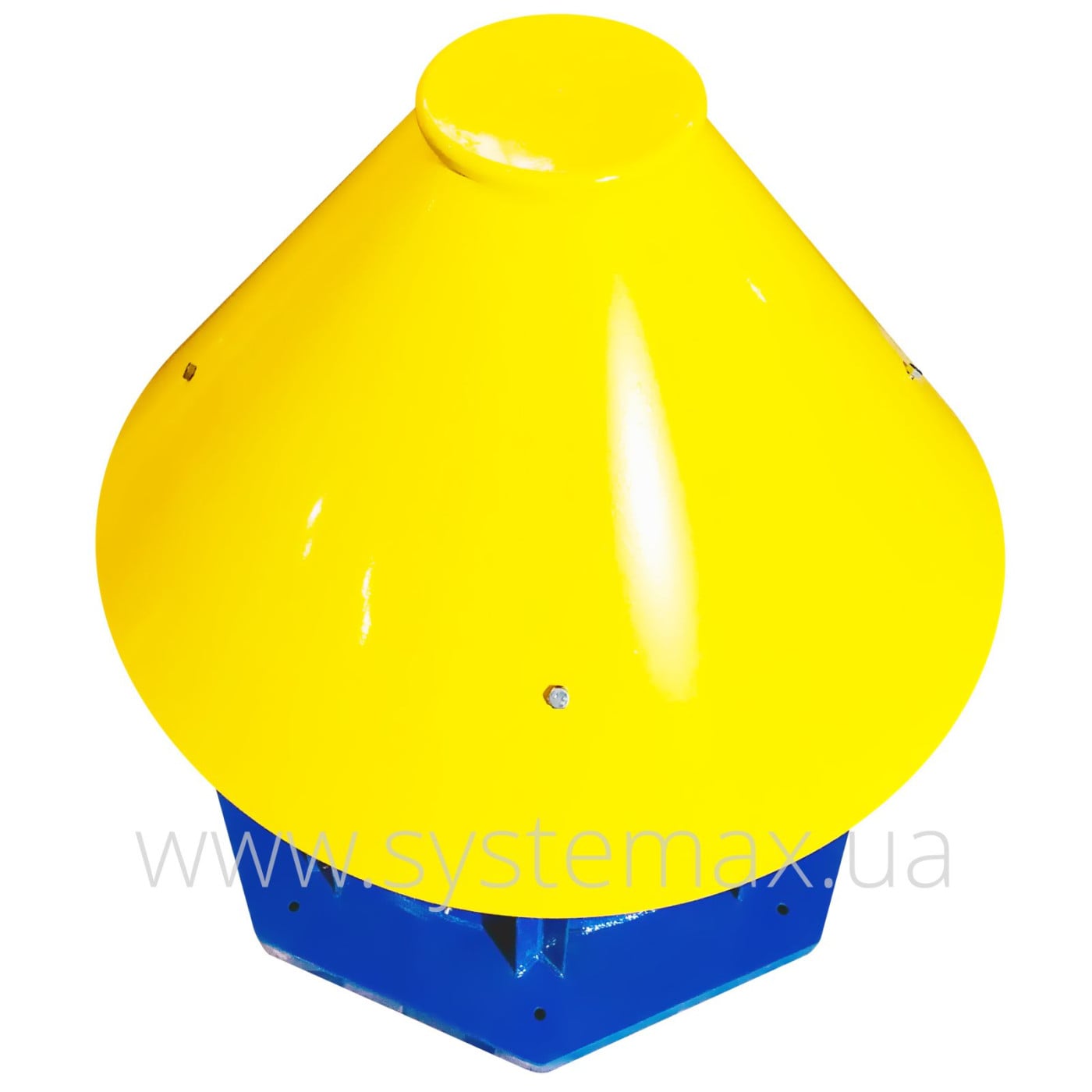

  • Захисний зонт
    Виконаний із листового металу. Захищає електродвигун та інші робочі вузли вентилятора від атмосферних опадів.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДР №3,15
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Даховий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.


Схема монтажу дахового вентилятора ВДР на стакан із зворотним клапаном і піддоном

Даховий вентилятор ВДР встановлений на стакан із зворотним клапаном і піддоном: схема монтажу

Позначення:

1 - даховий вентилятор;
2 - стакан;
3 - поверхня кріплення стакана до покрівлі;
4 - поверхня кріплення стакана до вентилятора;
5 - зворотний клапан;
6 - поверхня кріплення зворотного клапана до вентилятора;
7 - піддон.

Конструктивне виконання вентилятора ВДР №3,15

Для витяжки ВДР №3,15 передбачене Виконання 1 (Схема 1) - робоче колесо дахового центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.



Переваги наших дахових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія


Габаритні та приєднувальні розміри дахового вентилятора ВДР-3,15

Креслення схеми виконання №1

Даховий вентилятор ВДР №3,15 креслення: вид спереду
Даховий вентилятор ВКР 3,15 креслення: вид зверху
Даховий вентилятор ВКР-3,15 креслення: вид знизу
Креслення ВДР №3,15: 3Д модель дахового вентилятора, вид знизу-збоку
Креслення дахового вентилятора ВДР 3,15: 3Д модель, вид зверху-збоку


Графік (діаграма) аеродинаміки ВДР 3,15

Аеродинамічна характеристика вентилятора ВДР-3,15 - діаграма, графік

Умовні позначення

Q - продуктивність по повітрю, 10³ м³/год;
Pv - повний тиск, Па;
η - коефіцієнт корисної дії (ККД);
n - частота обертання робочого колеса, об/хв;
- установочна потужність, кВт.

Якщо у Вас виникнуть складнощі з визначенням технічних характеристик вентилятора ВДР 3 15, просто телефонуйте нам на гарячу лінію +38 (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!



Як купити даховий вентилятор низького тиску ВДР №3,15 (виконання 1)

Дахові вентиляційні агрегати ВДР №3,15 виробляються в Україні на заводі ПК СИСТЕМАКС. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий вентилятор складає 2 роки.

Виготовлення і продаж вентиляційного обладнання виробництва ПК СИСТЕМАКС здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європы, СНД, Близького сходу і Африки. Купити ВДР-3,15 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.

Центробіжні дахові вентилятори ВДР 3,15 завжди підтримуються у достатній кількості на складах компанії СИСТЕМАКС. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити даховий вентилятор ВДР №3,15 проблем не складе. Для цього телефонуйте за номером +38 (044) 383-27-33, або оформляйте онлайн замовлення на нашому сайті www.systemax.ua, або пишіть на електронну пошту [email protected]. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!

Компанія-виробник ПК СИСТЕМАКС пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
