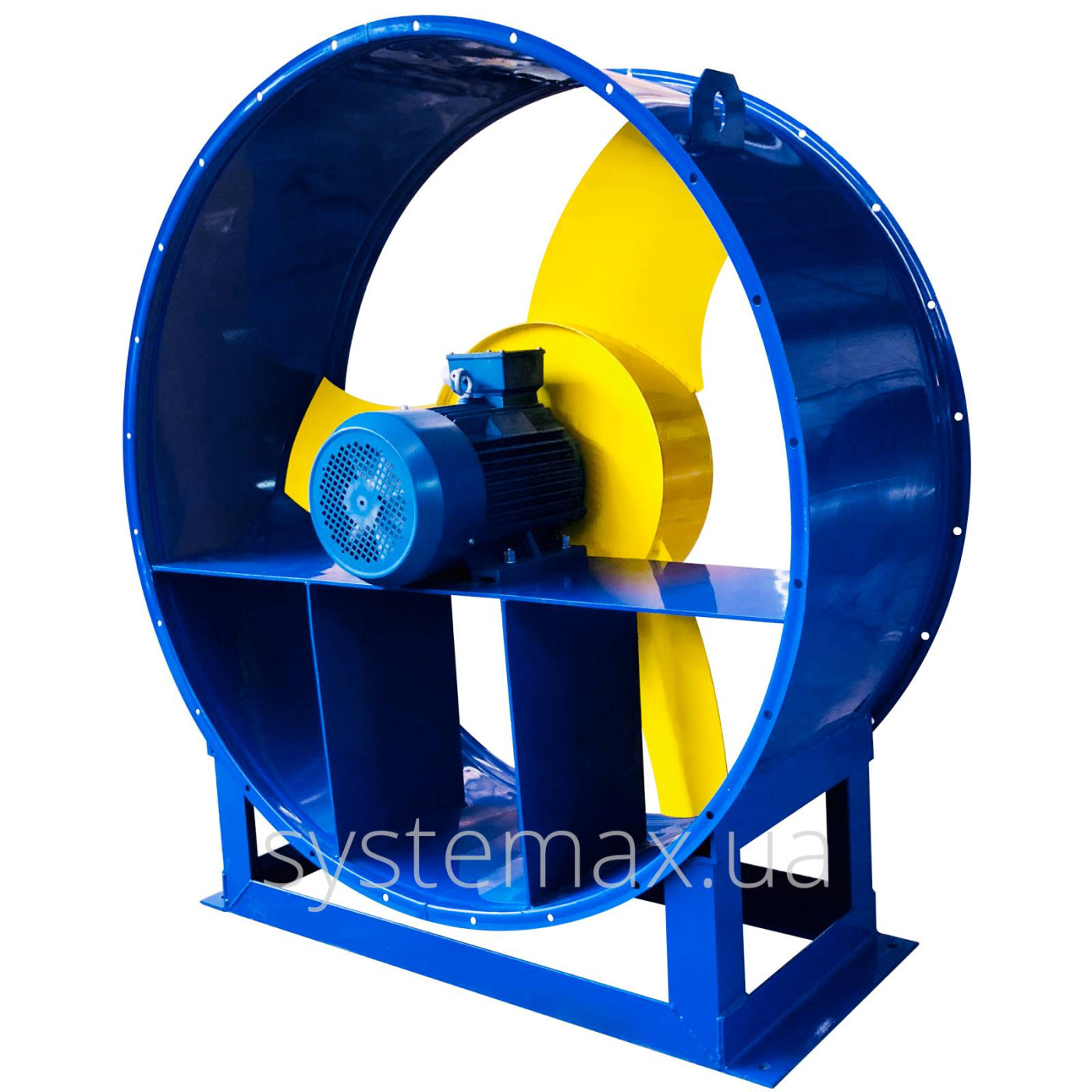

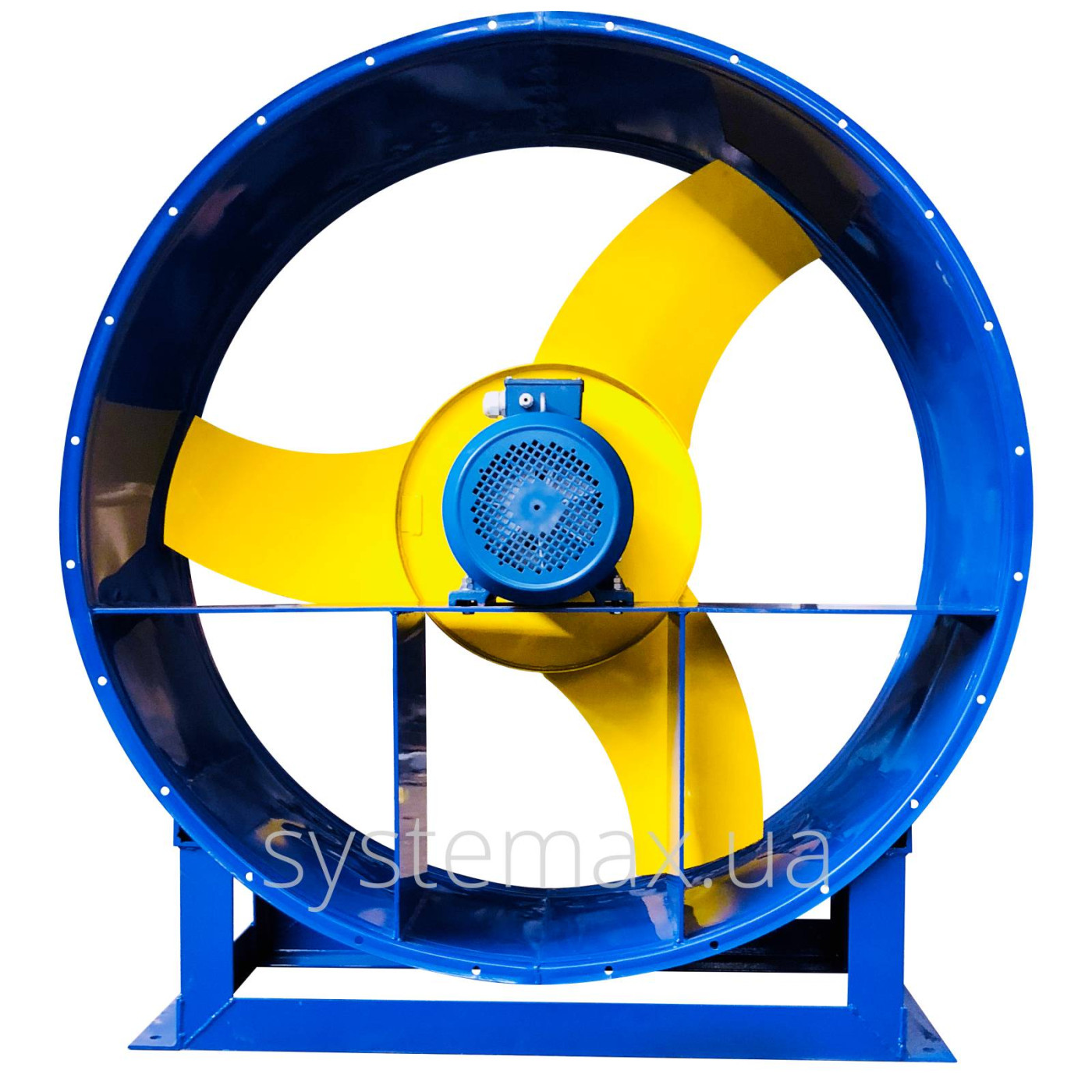

Вентилятор осьовий ВО 06-300 №12,5

brand logo
Зроблено в Україні  brand flag
2 роки гарантія
Вентилятор осьовий ВО 06-300 №12,5
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний виробникПромислового обладнання
Ціна:
16 538 грн з ПДВ
Виготовлення під замовлення 5-7 днів
Комплектація електродвигунами:

×
Вентилятор осьовий ВО 06-300 №12,5
Вентилятор осьовий ВО 06-300 №12,5 без електродвигуна
16 538 грн з ПДВ
×
Ми Вам передзвонимо!
Вентилятор осьовий ВО 06-300 №12,5
Вентилятор осьовий ВО 06-300 №12,5
×
Ми Вам відповімо!
Вентилятор осьовий ВО 06-300 №12,5
Вентилятор осьовий ВО 06-300 №12,5

Характеристики осьового вентилятора ВО 06-300 №12,5

Основні характеристики

  • вентилятор осьовий (аксіальний) низького тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • фарбування вентилятора - порошкове;
  • виконання 1 - праве обертання,
    виконання 2 - ліве обертання;
  • діаметр крильчатки 1250 мм;
  • кількість лопаток крильчатки 3 шт.;
  • комплектація електродвигунами потужністю 4 ... 11 кВт;
  • продуктивність 46000 ... 62000 м³/год;
  • робочий тиск 140 ... 255 Па;
  • температура робочого середовища -40 ...+40°С;
  • напруга мережі 380 В;
  • гарантія 2 роки.


Застосування і аналоги осьових вентиляторів ВО 06-300 12,5

ВО 06-300 12,5 відносяться до серії осьових вентиляторів низького тиску. Їх застосовують:

  • у системах вентиляції, кондиціонування і опалення приміщень;
  • у різних технологічних процесах виробничих підприємств (сушильні, морозильні, фарбувальні камери і т.д.);
  • у більшості інших випадків, коли немає потреби у високому напорі повітряного потоку.


На заводі СИСТЕМАКС даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017. Він відповідає усім необхідним стандартам ДСТУ (ГОСТ). Завдяки сучасному виробничому обладнанню заводу СИСТЕМАКС по технічним параметрам, якості і надійності ВО 06-300 12,5 являється більш сучасним аніж аналоги, что робились і ще робляться на деяких заводах в Україні.

Найбільш поширені варіанти найменувань моделі серед виробників вентиляційного обладнання України:

  • ВО 06-300 №12,5   (ВО 06-300 12,5, ВО 06-300-12,5, ВО 06 300 12,5)
  • В 06-300-12,5   (В 06-300 12,5, В 06 300 12,5)
  • ВО 12-290 №12,5   (ВО 12-290 12,5, ВО 12-290-12,5, ВО 12 290 12,5)
  • ВО 13-290 №12,5   (ВО 13-290 12,5, ВО 13-290-12,5, ВО 13 290 12,5)
  • ВО 13-300 №12,5   (ВО 13-300 12,5, ВО 13-300-12,5, ВО 13 300 12,5)
  • ВО 13-320 №12,5   (ВО 13-320 12,5, ВО 13-320-12,5, ВО 13 320 12,5)
  • ВО 14-320 №12,5   (ВО 14-320 12,5, ВО 14-320-12,5, ВО 14 320 12,5)


Варіанти виконання вентилятора ВО 06 300 12,5

Осьовий вентилятор ВО 06-300 правого обертання: схема, виконання 1

Виконання 1 (праве обертання)


Осьовий вентилятор ВО 06-300 лівого обертання: схема, виконання 2

Виконання 2 (ліве обертання)


Як визначити виконання і напрям обертання

Виконання осьового вентилятора відповідає напряму обертання крильчатки і визначається З БОКУ ЕЛЕКТРОДВИГУНА:

  • обертання ПРАВЕ - якщо крильчатка обертається ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо крильчатка обертається ПРОТИ годинникової стрілки


Особливість виконань

Функціональна відмінність виконань 1 і 2 полягає в тому, що напрям потоку повітря по відношенню до електродвигуна буде різним:

  • виконання 1 - повітряний потік направлений від крильчатки до двигуна
  • виконання 2 - повітряний потік направлений від двигуна до крильчатки


Виготовлення ВО-06-300-12,5

Виконання №1 далеко не популярне і тому виготовляється ПІД ЗАМОВЛЕННЯ. Для коректної реалізації такого замовлення Ви повинні обов'язково повідомити менеджера.

Найбільш затребуваним являється виконання №2. Тому для осьових вентиляторів ВО-06-300-12,5 воно прийняте за базове.



Технічні параметри ВО 06-300 12,5

Осьовий
вентилятор
Електродвигун Параметри вентилятора у робочій зоні Вага Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск
кВт об/хв м³/год Па кг мм
ВО 06-300 №12,5 АІР132S8 4 750 46 000 140 188 740max×1316×1408
АІР132М8 5,5 750 48 500 142 198
АІР160S6 11 1 000 62 000 255 276


Конструктивні особливості ВО 06-300-12,5

Вузли вентилятора ВО 06-300-12,5

  • Корпус вентилятора ВО 06-300 №12,5
    Корпус металевий, зварний, циліндричної форми. По краях має приєднувальні фланці. Для пружності і стійкості до деформацій на корпусі прокатані хвилеподібні ребра жорсткості. Фарбування - порошкове, що гарантує високу корозійну стійкість металу.

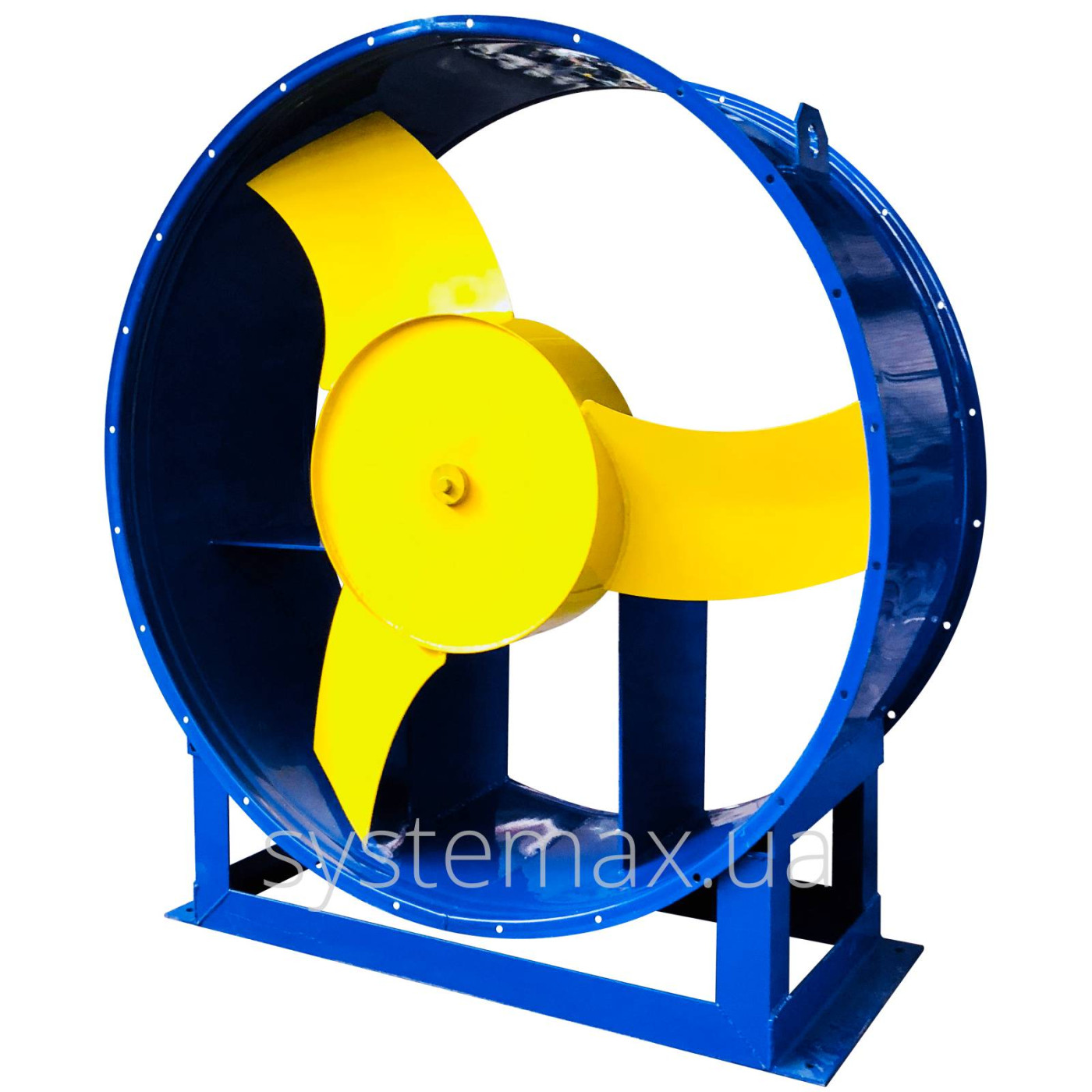

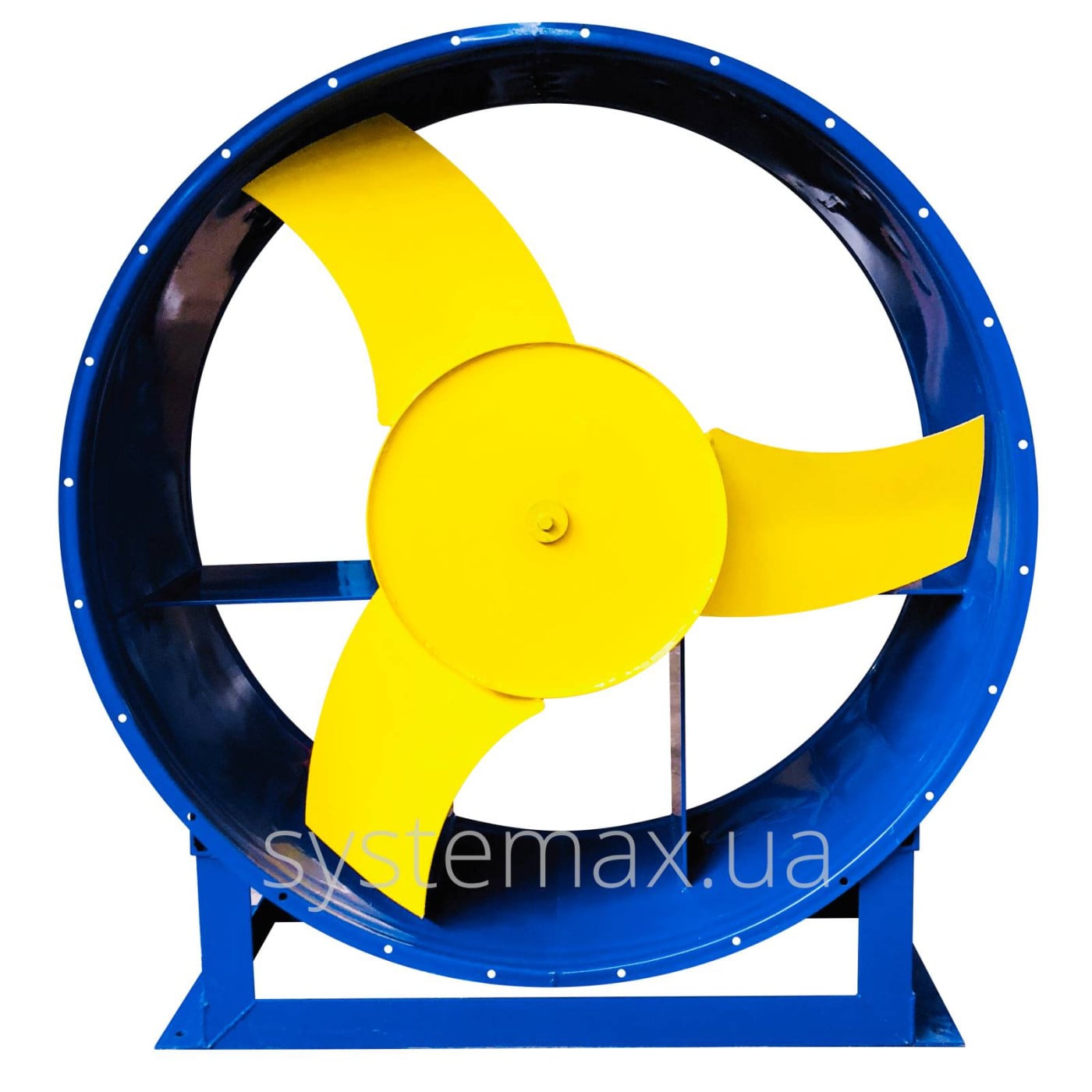

  • Крильчатка вентилятора ВО 06-300 №12,5
    Крильчатка металева, зварна, правого або лівого обертання. Має 3 лопатки. Насаджується безпосередньо на вал електродвигуна. Динамічно збалансована. Діаметр крильчатки 1250 мм. Фарбування порошкове.

  • Крильчатка вентилятора ВО 06-300 №12,5 РЕВЕРС (під замовлення)
    Виготовляється для вентиляторів, від яких вимагається працювати як в режимі притоку повітря, так і в режимі витяжки (приточна і витяжна вентиляція). Реверсивна крильчатка для ВО 06-300 №12,5 складається із 6 лопаток. Із них 3 штуки загнуті в один бік, інші 3 - у протилежний бік. Розміщені почергово. У кожному із 2-х режимів працюють 3 лопатки. Інші 3 "гладять" повітря.

Крильчатка реверсивного вентилятора ВО 06-300-12,5 (6 лопастей)

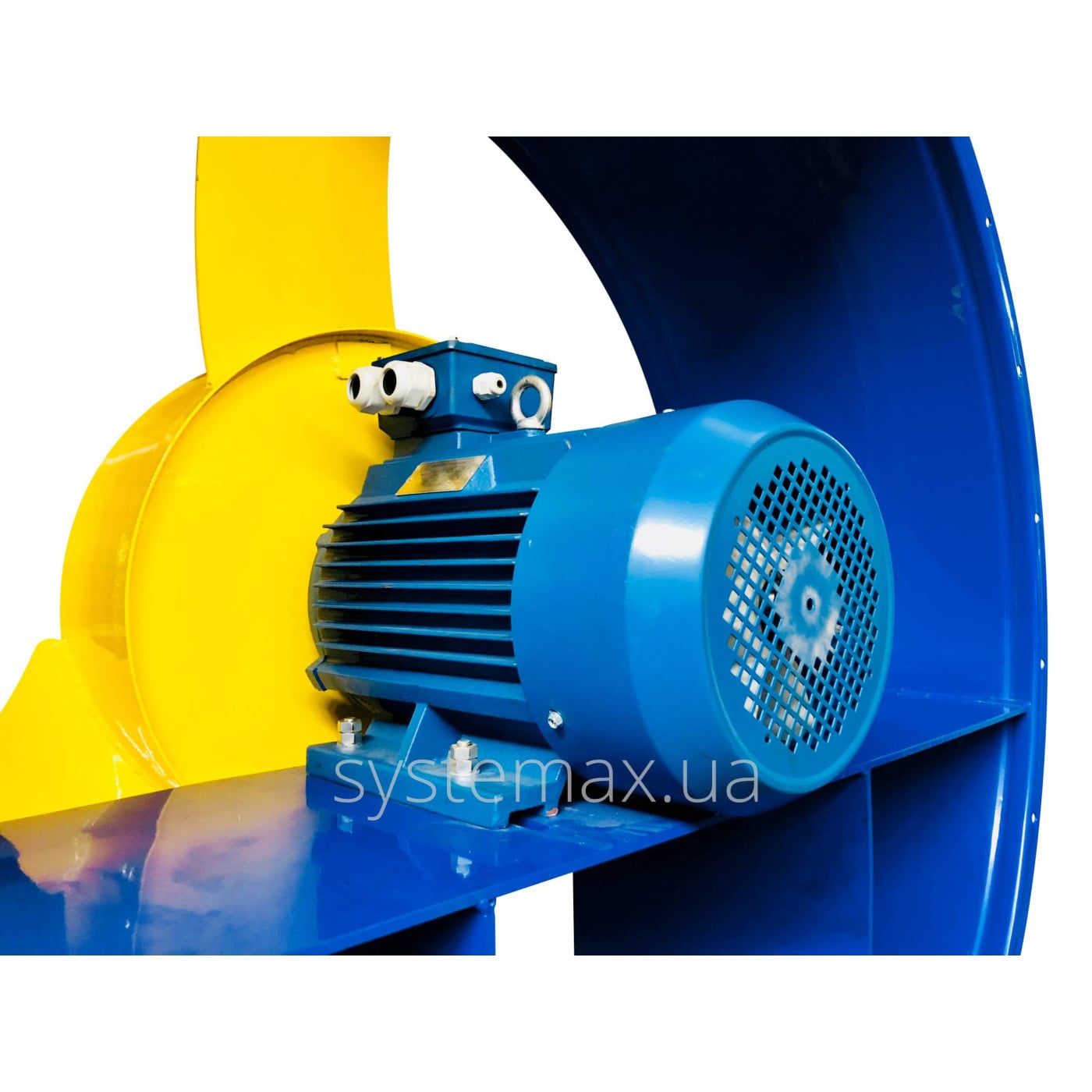

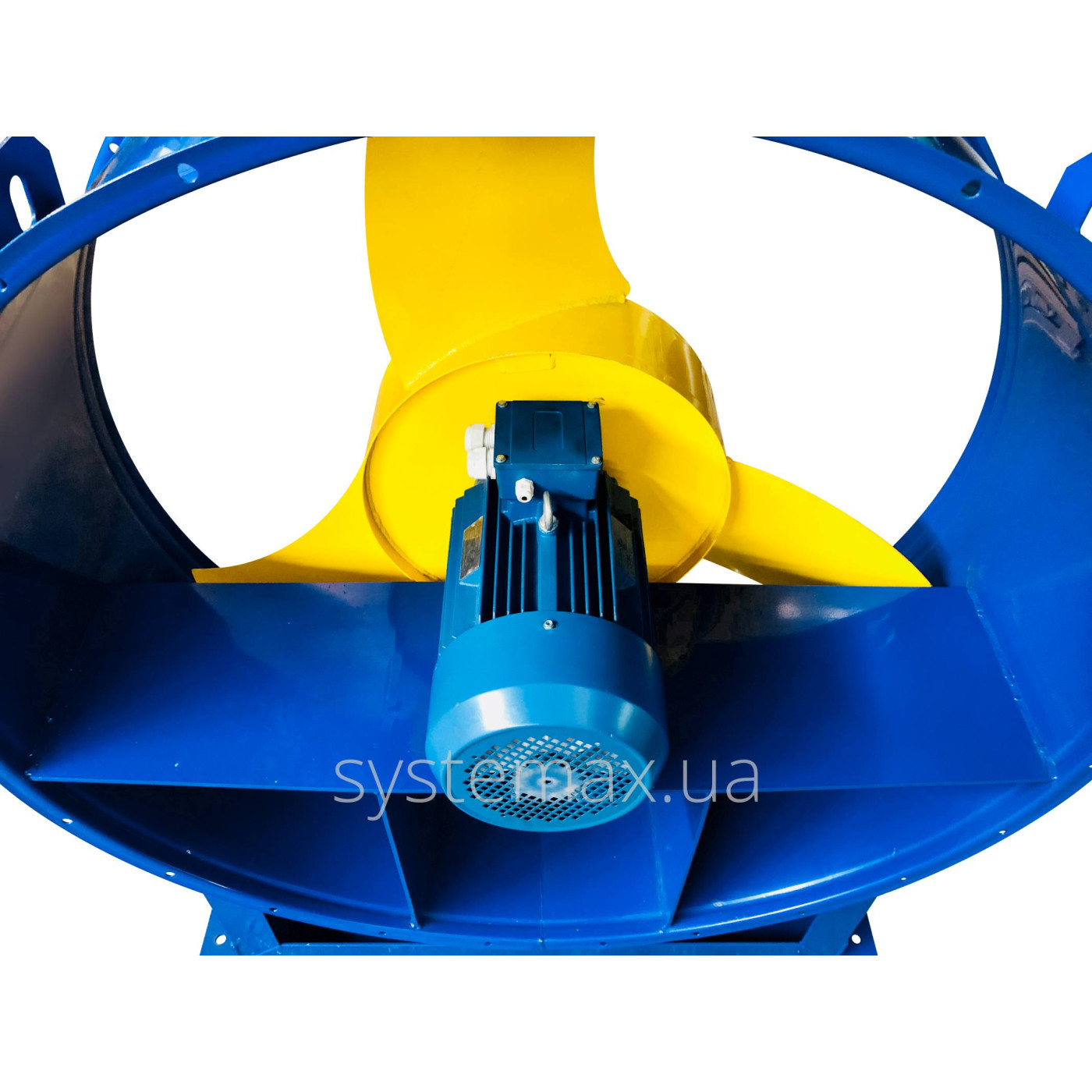

  • Електродвигун АІР для осьовика ВО 06-300 №12,5
    Встановлюється на спеціальній монтажній пластині. Для комплектації ВО 06-300 12,5 підходять двигуни потужністю 4 та 5,5 кВт з частотою обертання 750 об/хв і двигуни 7,5 та 11 кВт з частотою 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВО 06-300 №12,5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпуса и крильчатки

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Осьовий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.



Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування крильчатки
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія


Габаритні та приєднувальні розміри осьового вентилятора ВО 06 300 12,5

Креслення схеми виконання №2 (№1)

Осьовий вентилятор ВО 06-300 №12,5 креслення: вид спереду
Осьовий вентилятор ВО 06-300-12,5 креслення: вид збоку
Аксіальний вентилятор  ВО 06-300 12,5 креслення: 3Д модель


Графік (діаграма) аеродинаміки ВО 06-300 №12,5

Аеродинамічна характеристика вентилятора ВО 06-300-12,5 - діаграма, графік

Умовні опозначення

Q - продуктивність по повітрю, 10³ м³/год;
Pv - повний тиск, Па;
η - коефіцієнт корисної дії (ККД);
N - споживана потужність двигуна, кВт;
n - частота обертання робочого колеса, об/хв;
U - окружна швидкість робочого колеса, м/с;

Якщо у Вас виникнуть складнощі із визначенням технічних характеристик вентилятора ВО 06-300-12,5, просто телефонуйте нам на горячу лінію +38 (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!



Як купити осьовий вентилятор низького тиску ВО 06-300 №12,5 (виконання 2)

Вентилятори осьові ВО 06-300 №12,5 виробляються в Україні на заводі ПК СИСТЕМАКС. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансована крильчатка, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий вентилятор складає 2 роки.

Виготовлення і продаж вентиляційного обладнання виробництва ПК СИСТЕМАКС здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД. Особливо Казахстан, Туркменістан, Грузія, Молдова купити вентилятор ВО 06-300-12,5 можуть без ніяких складнощів (допомагаємо з оформленням митних документів і доставкою). Купити ВО 13-290-12,5 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.

Промислові центробіжні вентиляторы ВО 06-300 12,5 завжди підтримуються у достатній кількості на складах компанії СИСТЕМАКС. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити осьовий вентилятор ВО 06 300 12,5 проблем не складе. Для цього телефонуйте за номером +38 (044) 383-27-33, або оформляйте он-лайн замовлення на нашому сайті www.systemax.ua, або пишіть на електронну пошту [email protected]. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!

Компанія-виробник ПК СИСТЕМАКС пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
