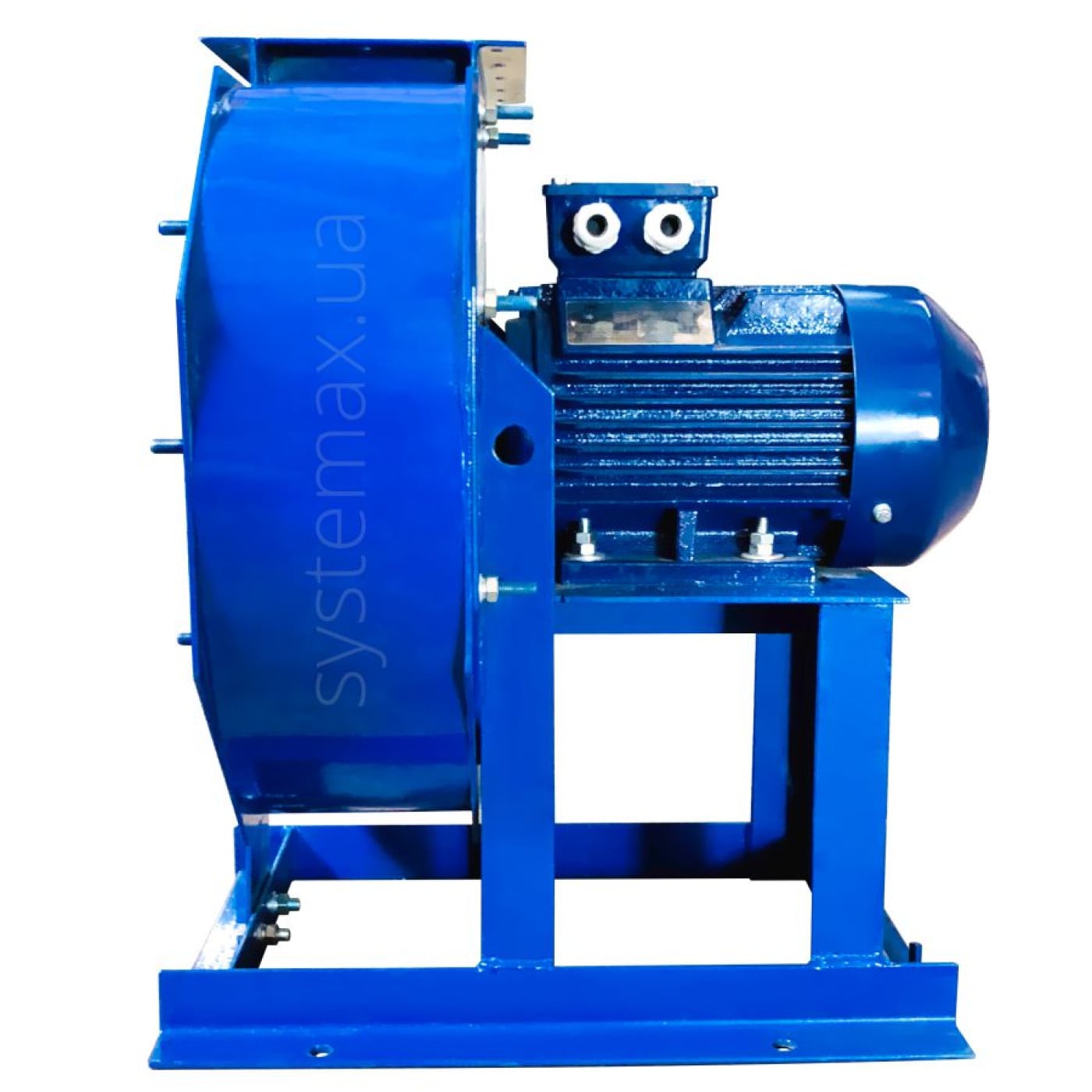

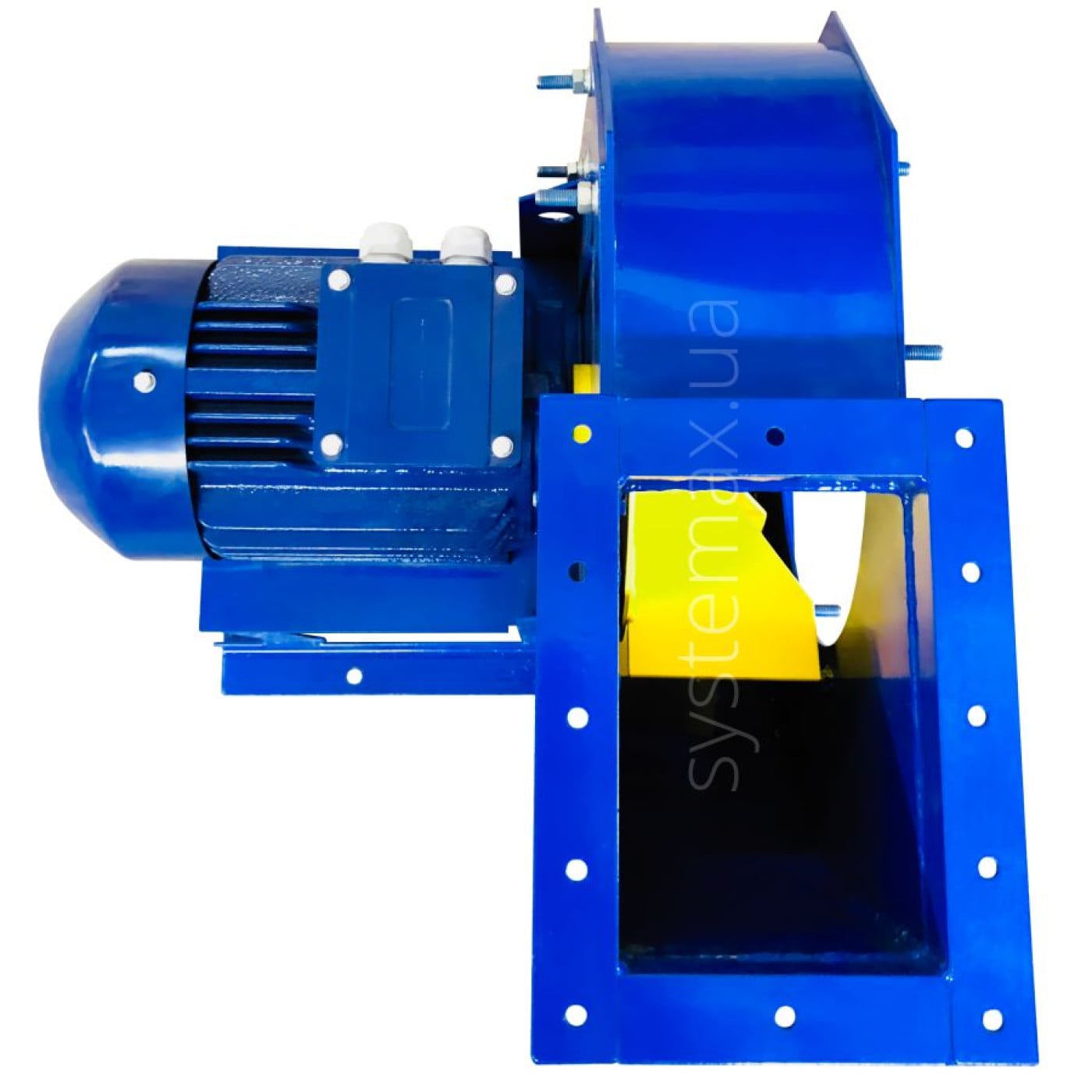

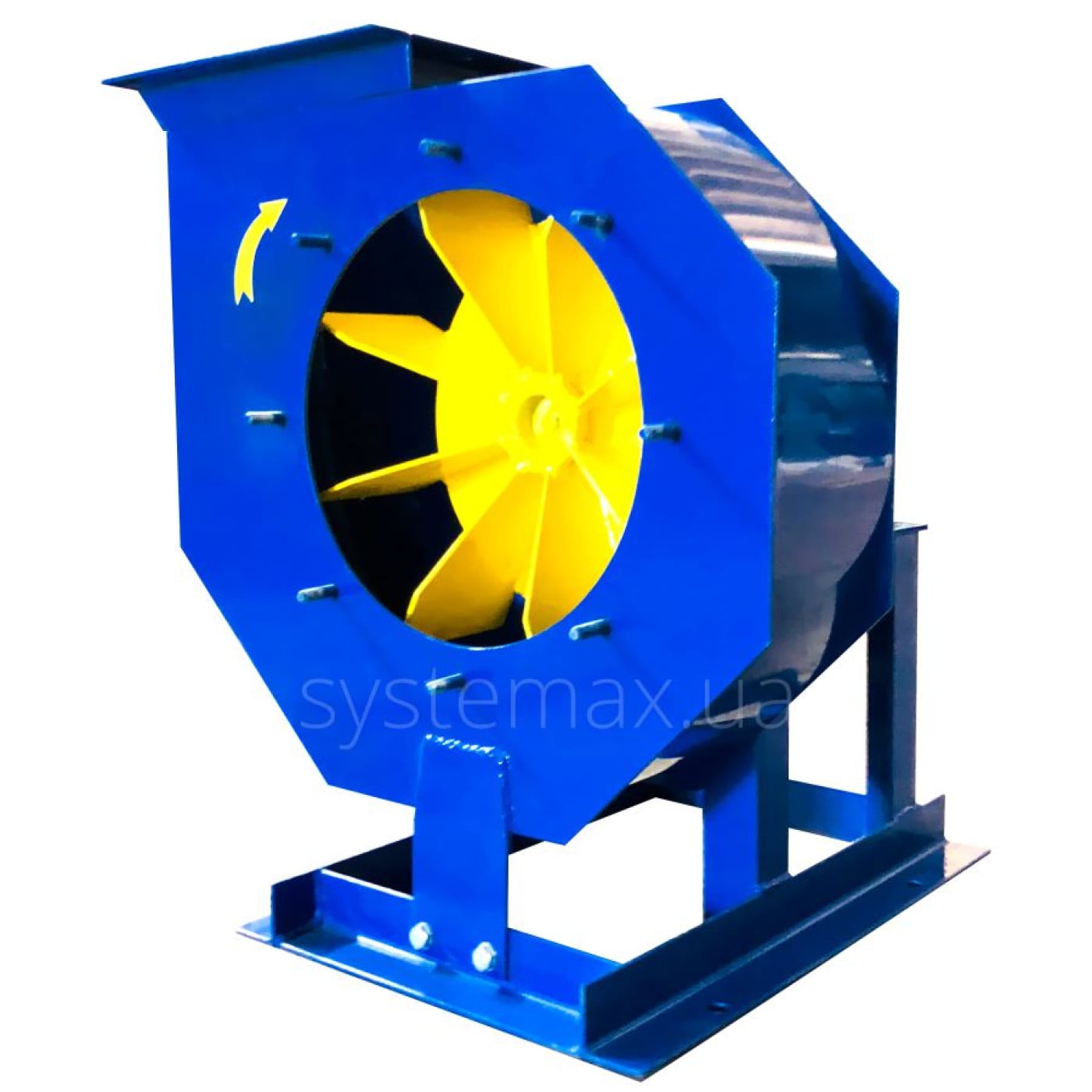

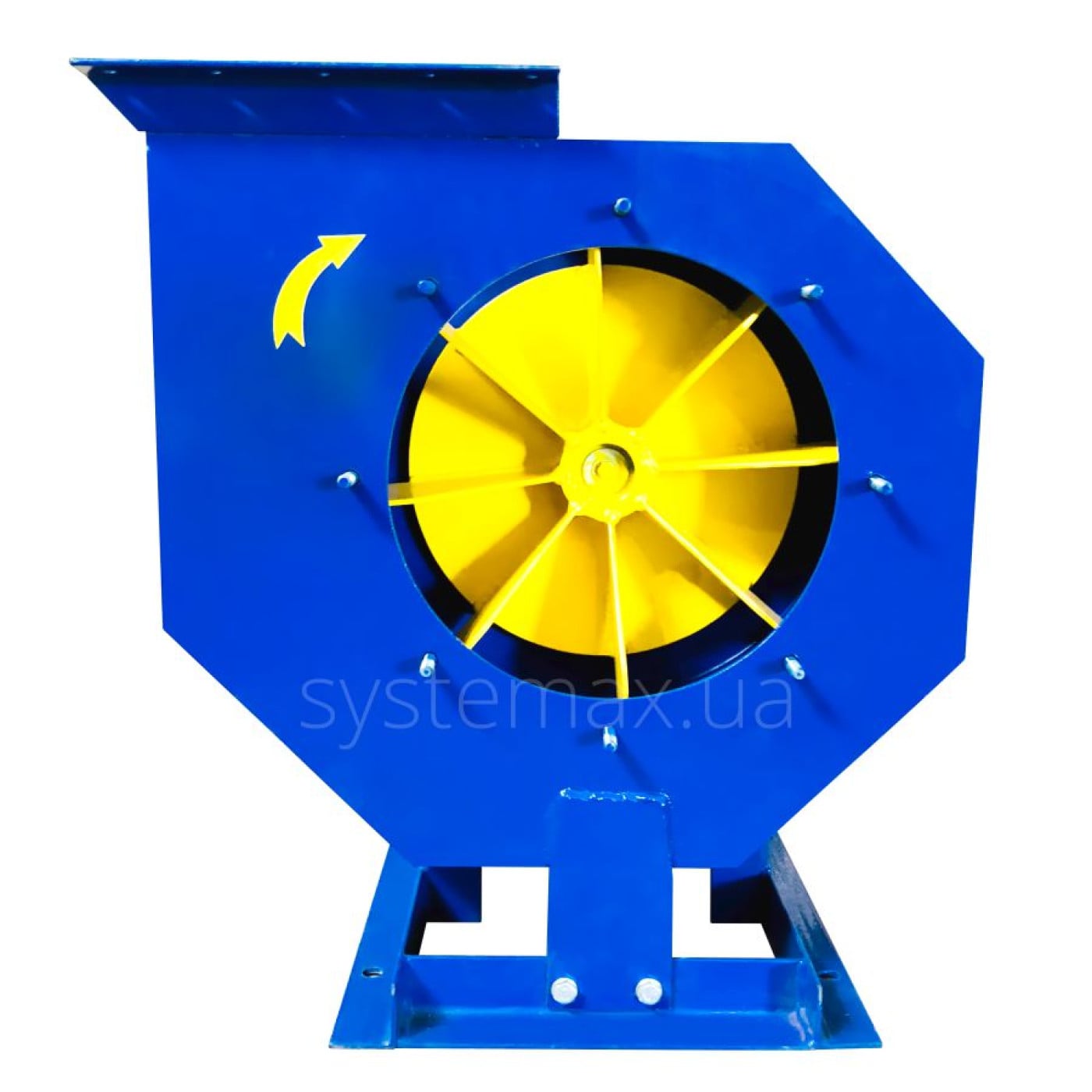

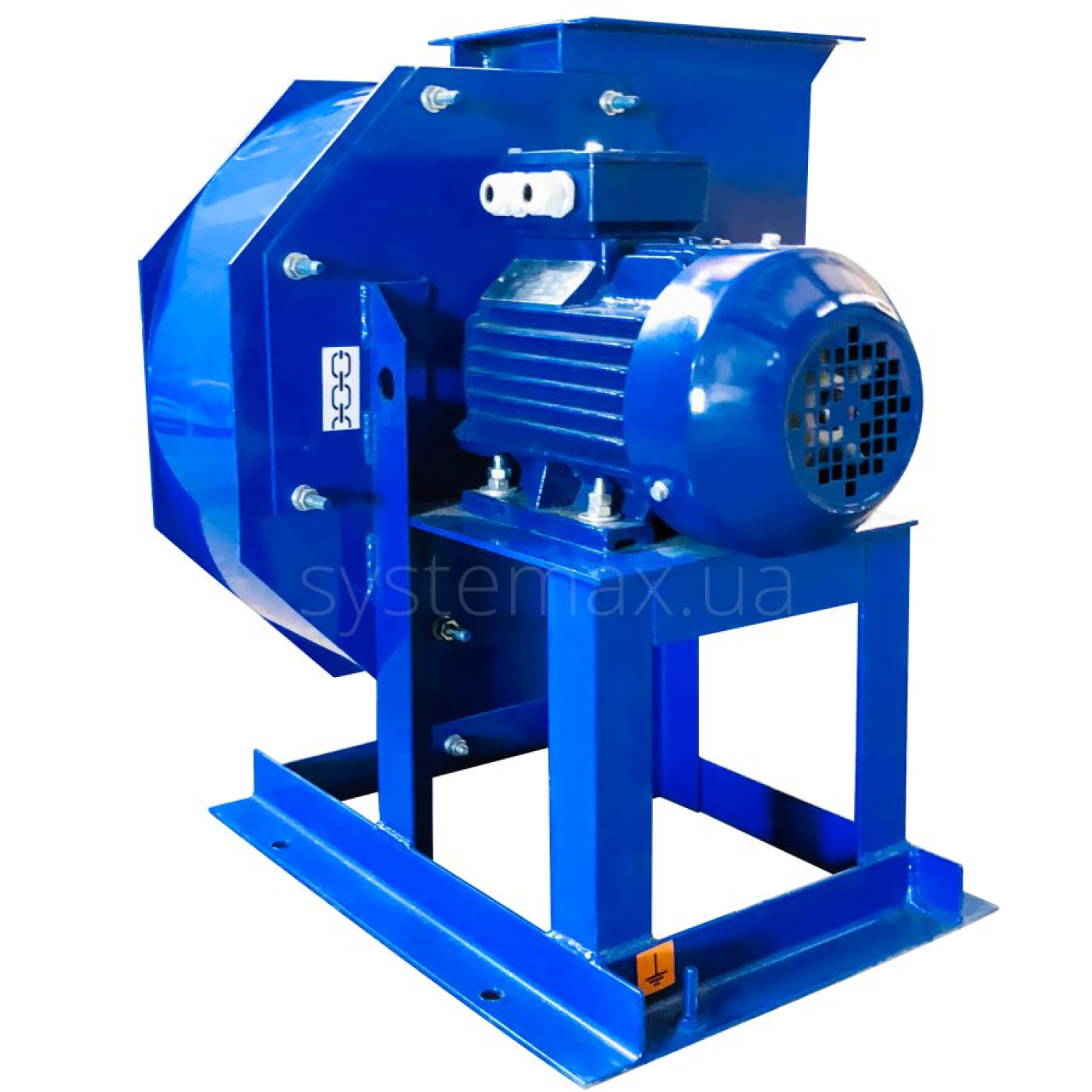

ВРП №2,5 (ВЦП 5-45 №2,5) вентилятор пиловий
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний виробникПромислового обладнання
+38 (044) 424-74-74
+38 (050) 888-93-83
+38 (063) 995-99-09
Характеристики пилового вентилятора ВРП №2,5 (ВЦП 5-45 №2,5)
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 0,75 ... 1,1 кВт;
- діаметр робочого колеса 250 мм;
- кількість лопаток робочого колеса 8 шт.;
- продуктивність 1500 ... 1680 м³/час;
- робочий тиск 650 ... 700 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Застосування та аналоги пилового вентилятора ВРП 2,5
ВРП-2,5 на заводі СИСТЕМАКС виготовляється у відповідності з умовами ТУ У 29.2-41569120-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу для транспортування в системи очищення/відділення дрібно і крупнодисперсних складових пило-газо-повітряної суміші.
Найбільш розповсюджені моделі серед виробників вентиляційного обладнання в Україні:
- ВРП №2,5 (ВРП 2,5)
- ВЦП 5-45 №2,5 (ВЦП 5-45-2,5)
- ВРП 100-45 №2,5 (ВРП 100-45-2,5)
Напрям обертання вентилятора ВЦП 5-45 №2,5 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 5-45 №2,5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 5-45 №2,5 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 5-45 2,5
Всі центробіжні вентилятори ВЦП 5-45 2,5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВРП 2,5 (ВЦП 5-45 2,5)
| Пиловий вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВРП №2,5 Схема 1 |
АІР71А2 | 0,75 | 3 000 | 1 500 | 650 | 33,7 | ...×...×... |
| АІР71В2 | 1,1 | 3 000 | 1 680 | 700 | 35,2 | ||
Конструктивні особливості ВРП 2,5 (ВЦП 5 45 2,5)
Вузли вентилятора ВРП №2,5
- Корпус вентилятора ВРП №2,5 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Робоче колесо вентилятора ВРП №2,5
Робоче колесо металеве, зварне. Насаджується безпосередньо на вал електродвигуна. Має 8 прямих лопаток. Статично і динамічно збалансоване.
- Електродвигун АІР для улітки ВРП №2,5
Електродвигун встановлюється на станині (двигун на лапах), або, в окремих випадках, може кріпитись до корпусу вентилятора (двигун з фланцем). Для комплектації ВЦП 5-45-2,5 підходять мотори потужністю 0,75 та 1,1 кВт з частотою обертання 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори. При необхідності вентилятор можна ставити на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВРП-2,5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 5-45 2,5
Для пиловика ВЦП 5-45 2,5 (ВРП 100-45 2,5) передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших пилових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія

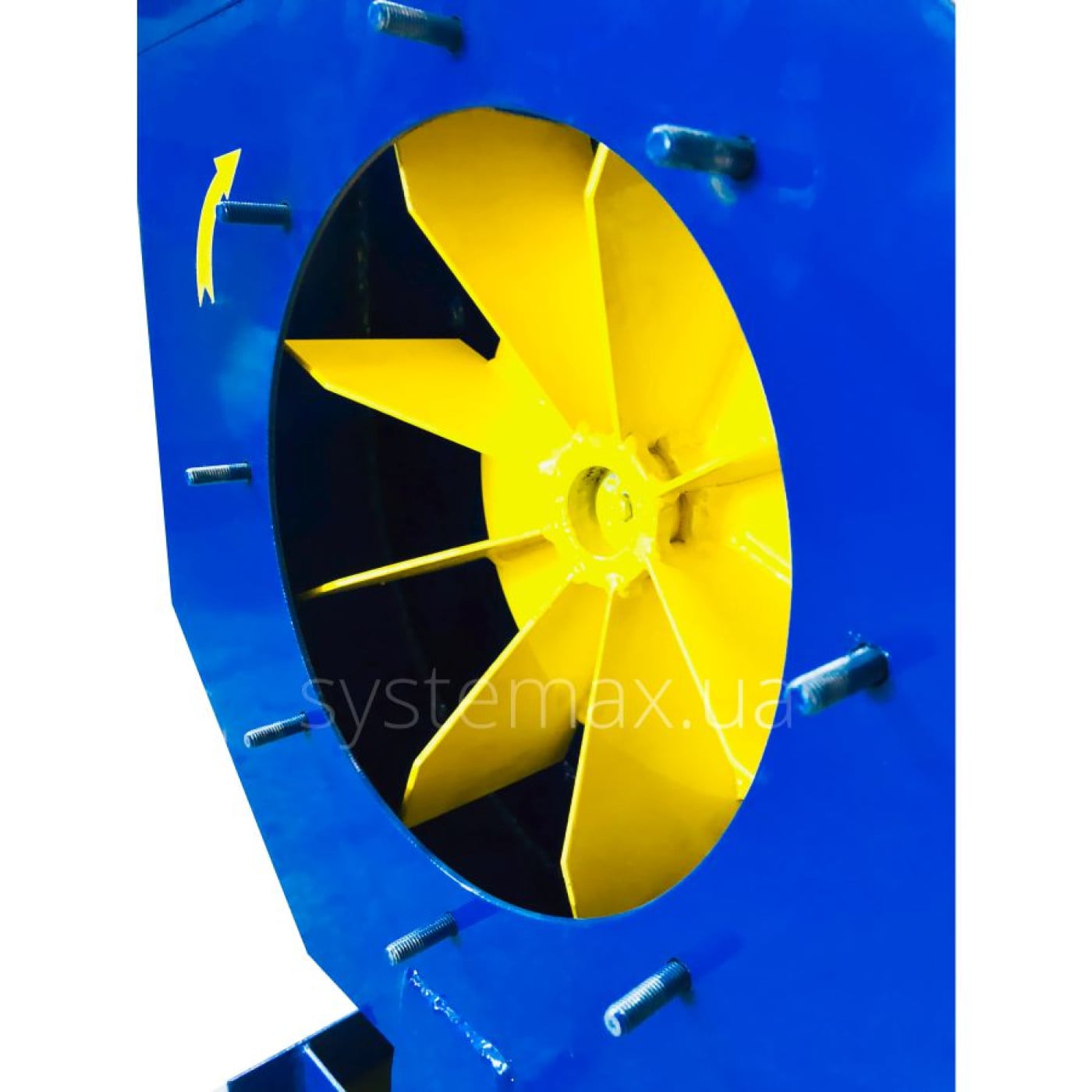

Робоче колесо (крильчатка) вентилятора ВЦП 5-45 №2,5
Особливості
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Конструкцію складають:
- прямі лопатки, 8 шт.;
- ступиця;
- підсилюючий задній диск.
Діаметр робочого колеса 250 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10%, але виготовляються тільки під замовлення.
Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри пилового вентилятора ВРП-2,5 (ВЦП 5-45-2,5)
Креслення схеми виконання №1
У процесі підготовки...
Графік (діаграма) аеродинаміки ВЦП 5-45 №2,5
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
| U | - | окружна швидкість робочого колеса, м/с; |
