Огляд пилового вентилятора ВЦП 6-46 №4 (схема 5)

Основні дані

  • вентилятор пиловий центробіжний (радіальний);
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • фарбування вентилятора - порошкове;
  • можливість повороту корпуса улітки з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • виконання 5 (привід через клино-ремінну передачу);
  • комплектація електродвигунами потужністю 1,1 ... 15 кВт;
  • напруга мережі 380 В;
  • діаметр робочого колеса 400 мм;
  • кількість лопаток робочого колеса 6 шт.;
  • продуктивність 3800 ... 10000 м³/час;
  • робочий тиск 500 ... 2500 Па;
  • температура робочого середовища до 80°С;
  • гарантія 2 роки.

Застосування та аналоги пилового вентилятора ВЦП 6-46 №4

ВЦП 6-46-4 схема виконання №5 виготовляється на заводі СИСТЕМАКС у відповідності з умовами ТУ У 29.2-36342124-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу, для транспортування в системи очищення/відділення дрібно і крупнодисперсних складових пило-газо-повітряної суміші. Завдяки створюваному високому тиску дуже розповсюджений у системах пневмотранспорту - подає повітря з усім його вмістом суттєво далі і сильніше, ніж інші пилові вентилятори.

Найбільш розповсюджені варіанти найменувань моделі серед виробників вентиляційного обладнання України:

  • ВЦП 6-46 №4   (ВЦП 6-46-4)
  • ВРП 120-46 №4   (ВРП 120-46-4)


Напрям обертання вентилятора ВЦП 6-46-4 та кути повороту корпуса улітки

Напрям і кут повороту корпуса пилового вентилятора ВЦП 6 46 4 (ВРП 120 46 4)

Позначення на схемі

ПР - праве обертання вентилятора: ВЦП 6-46 №4 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 6-46 №4 (лівий)
0°...315° - кут повороту корпуса вентилятора


Як визначити напрямок обертання

Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпуса ВЦП 6-46 4

Всі центробіжні вентилятори ВЦП 6-46 4 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технічні параметри ВЦП 6-46 4 (ВРП 120-46 4)

Пиловий
вентилятор
Електродвигун Параметри вентилятора в робочій зоні Габаритні розміри
Довжина × Ширина × Висота
Повна маса
Марка Потужність Частота обертання Продуктивність Тиск
кВт об/хв м³/ч Па мм кг
ВЦП 6-46 №4 сх.5 АІР80А4 1,1 1 500 3 800 500 ...×...×... 144
АІР80В4 1,5 1 500 4 500 350 ...×...×... 146
АІР112М2 7,5 3 000 5 700 2 500 ...×...×... 179
АІР132М2 11 3 000 8 200 1 950 ...×...×... 184
АІР160S2 15 3 000 10 000 1 400 ...×...×... 249


Конструктивні особливості ВЦП 6-46-4 (ВРП 120-46-4)

Вузли вентилятора ВЦП 6-46 №4

  • Корпус вентилятора ВЦП 6-46 №4 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 5976. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45° чи 22,5°, так і будь-яким згідно побажань замовника.

  • Робоче колесо (крильчатка)
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал.

  • Підшипниковий вузол
    Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.

  • Клино-ремінна передача
    Складається із клинових ременів, ведучого і веденого шківів. Передає крутний момент з вала електродвигуна на проміжний вал вентилятора.

  • Електродвигун АІР для улітки ВЦП 6-46 №4 виконання №5
    Електродвигун встановлюється на полозках на станині. Полозки дозволяють регулювати натяг ременів зміною позиції двигуна. Для комплектації ВЦП 6-46-4 по схемі виконання №5 підходять двигуни потужністю 1,1 та 1,5 кВт з частотою обертання 1500 об/хв і двигуни від 7,5 до 15 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦП 6-46 4
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.



Конструктивне виконання вентилятора ВЦП 6-46 4

Пиловик ВЦП 6-46-4 виконаний по схемі №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.

Що дає 5-та схема:

  • підбираючи розміри шківів можна корегувати передаточне число, і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
  • клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них.




Переваги наших пилових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія


Підшипниковий вузол SNR

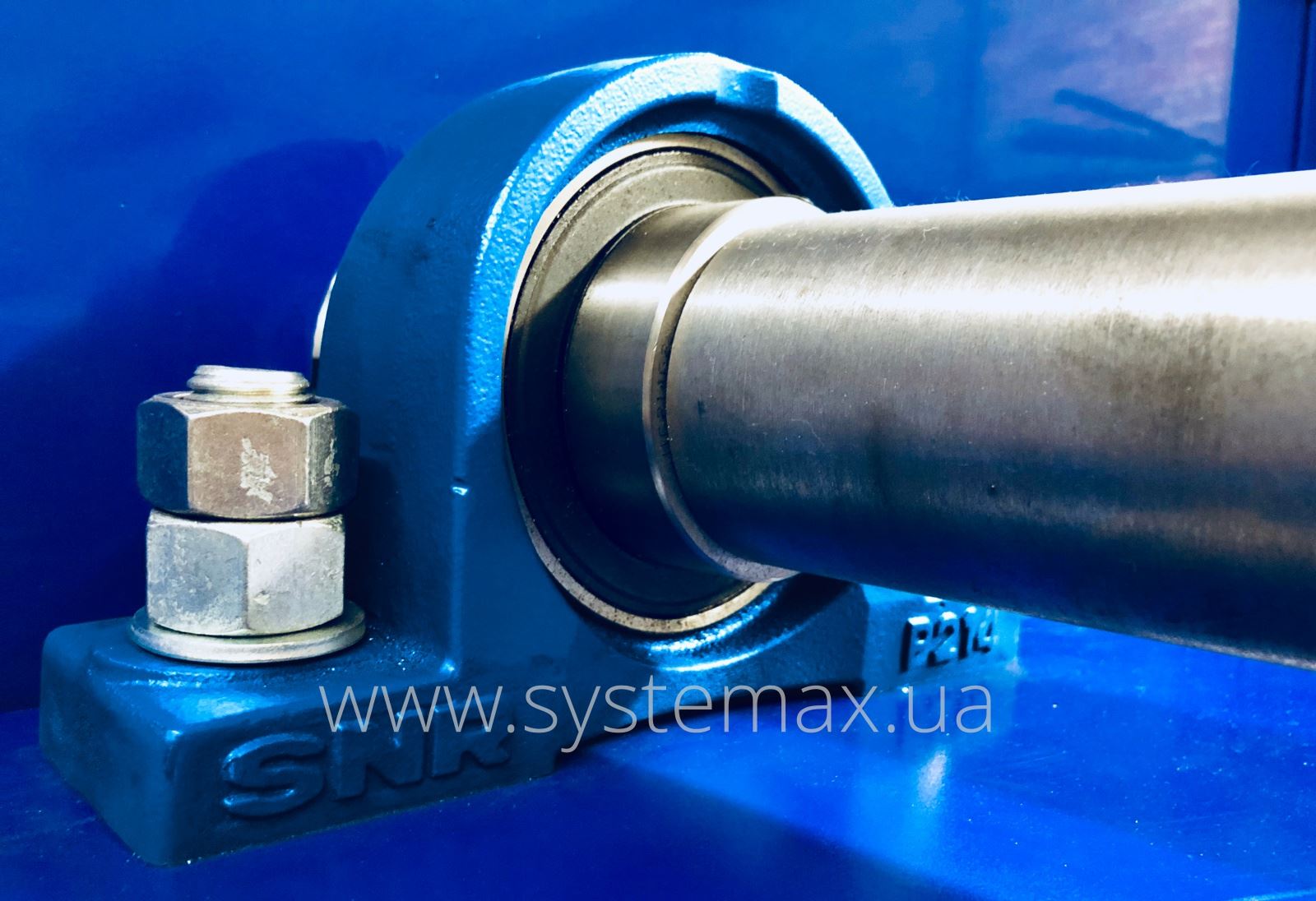

Підшипниковий вузол SNR на вентиляторі ВЦП 6-46-4 по схемі 5

Переваги підшипникових вузлів SNR (SNR Roulements, Annecy, France)

  • Надійність:
    Якість виготовлення підшипників SNR дозволяє встановити гарантійний термін служби 12 років з моменту введення в експлуатацію, з можливістю продовження до 18 років.

  • Захищеність:
    Клас захисту підшипників SNR - IP68. Герметичність такої конструкції забезпечує захист і надійне змащування навіть в умовах підвищеної вологості та забрудненості.

  • Оптимальний температурний режим:
    Підшипниковий вузол SNR для промислового вентилятора допускає експлуатацію в діапазоні граничних температур -40°С...+80°С, а підшипниковий вузол SNR для димососа - в діапазоні температур -50°С...+180°С.


Додаткові опції

У підшипниковий вузол SNR при необхідності можна установити:

  • датчик (PMS P-ABL) автоматичного зчитування рівня мастила і температурного нагріву мастила;
  • одноточковий лубрикатор (READY BOOSTER), який буде автоматично додавати мастильний матеріал в герметичний підшипник при досягненні критичного рівня, без зовнішнього втручання оператора.



На ринку України можна купити вентилятори з китайськими підшипниковими вузлами, що називається «подешевше». Але як наслідок, із-за неякісних підшипників з'являється неспіввісність валів і розбалансування робочого колеса. Така «економія» тягне за собою великі експлуатаційні затрати на ремонт і транспортування вентилятора, та головне, простоювання вашого виробництва. У цьому відношенні французькі підшипникові вузли SNR являються еталоном якості та додатковою гарантією безперебійної роботи вашого вентилятора.



Робоче колесо вентилятора ВЦП 6-46 №4 (крильчатка)

Фото робочого колеса пилового вентилятора ВЦП 6-46-4

Особливості

Робоче колесо має 6 загнутих вперед лопаток ковшоподібної форми, яка суттєво збільшує силу викидання повітря. Таке конструктивне рішення дозволяє ВЦП 6-46-4 видавати одні із самих високих показників тиску серед пилових вентиляторів.

Діаметр колеса 400 мм (D=1,0×). Виготовлена на заводі крильчатка завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.


Виконання робочого колеса

Конструкція робочого колеса пилового вентилятора ВЦП 6-46-4



Габаритні та приєднувальні розміри пилового вентилятора ВЦП 6 46 4 (ВРП 120 46 4)

Креслення схеми виконання №5

У процесі підготовки...



Аеродинамічна характеристика радіального вентилятора ВРП 120-46-4

У процесі підготовки...



Де купити пиловий вентилятор ВЦП 6-46 №4 (виконання 5)

Центробіжні пилові вентиляційні агрегати ВРП 120-46-4 (ВЦП 6-46 4) по схемі виконання №5 виробляються в Україні у місті Київ на заводі ПК СИСТЕМАКС. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий вентилятор складає 2 роки.

Виготовлення і продаж вентиляційного обладнання виробництва ПК СИСТЕМАКС здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європы, СНД, Близького сходу і Африки. Купити ВРП 6-46-4 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.

Промислові пилові вентиляторы ВЦП 6-46 №4 завжди підтримуються у достатній кількості на складах компанії СИСТЕМАКС. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити ВЦП 6-46 №4 вентилятор радіальний пиловий проблем не складе. Для цього телефонуйте за номером +38 (044) 383-27-33, або оформляйте он-лайн замовлення на нашому сайті www.systemax.ua, або пишіть на електронну пошту office@systemax.ua. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!

Компанія-виробник ПК СИСТЕМАКС пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.

Ми цінуємо Ваш вибір.
