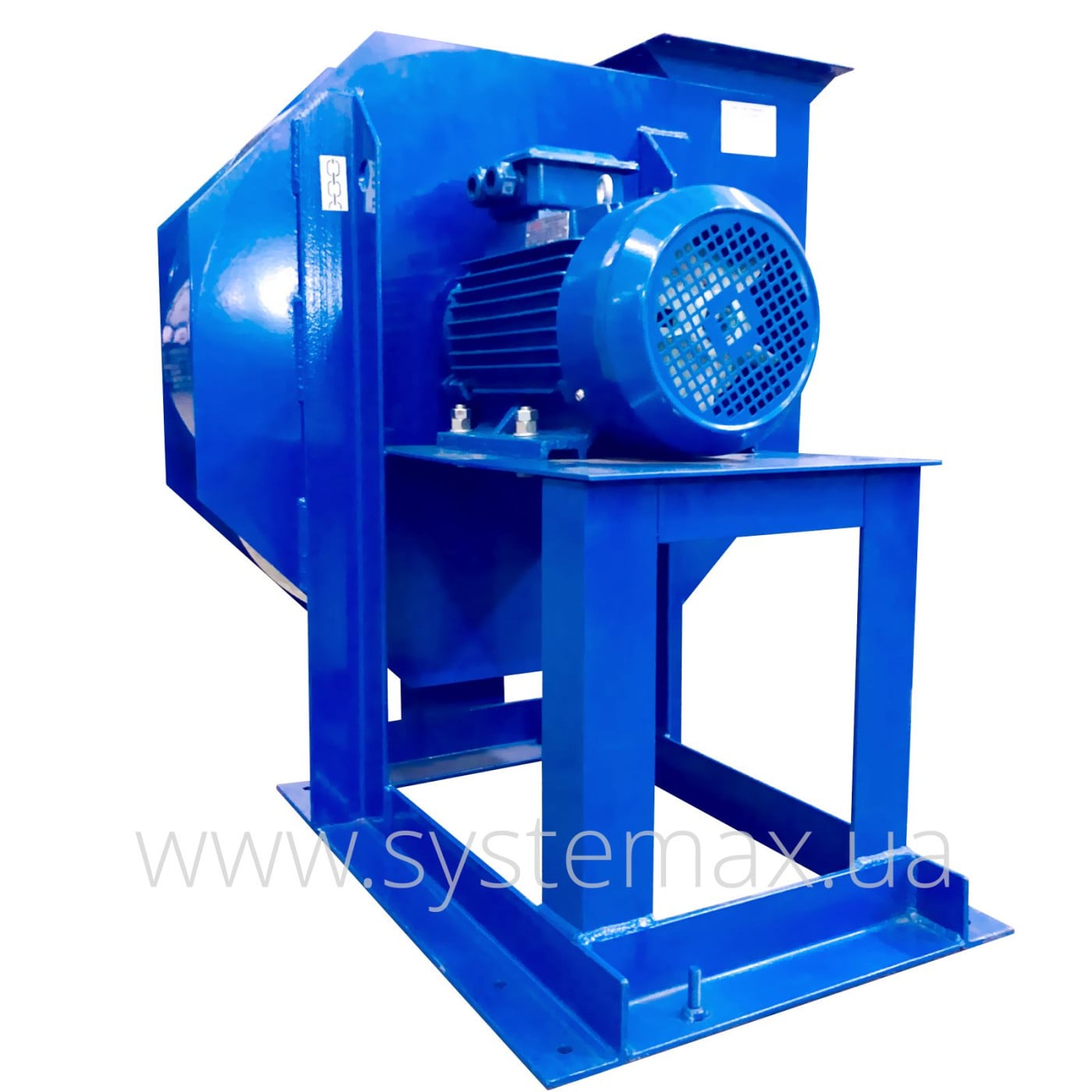

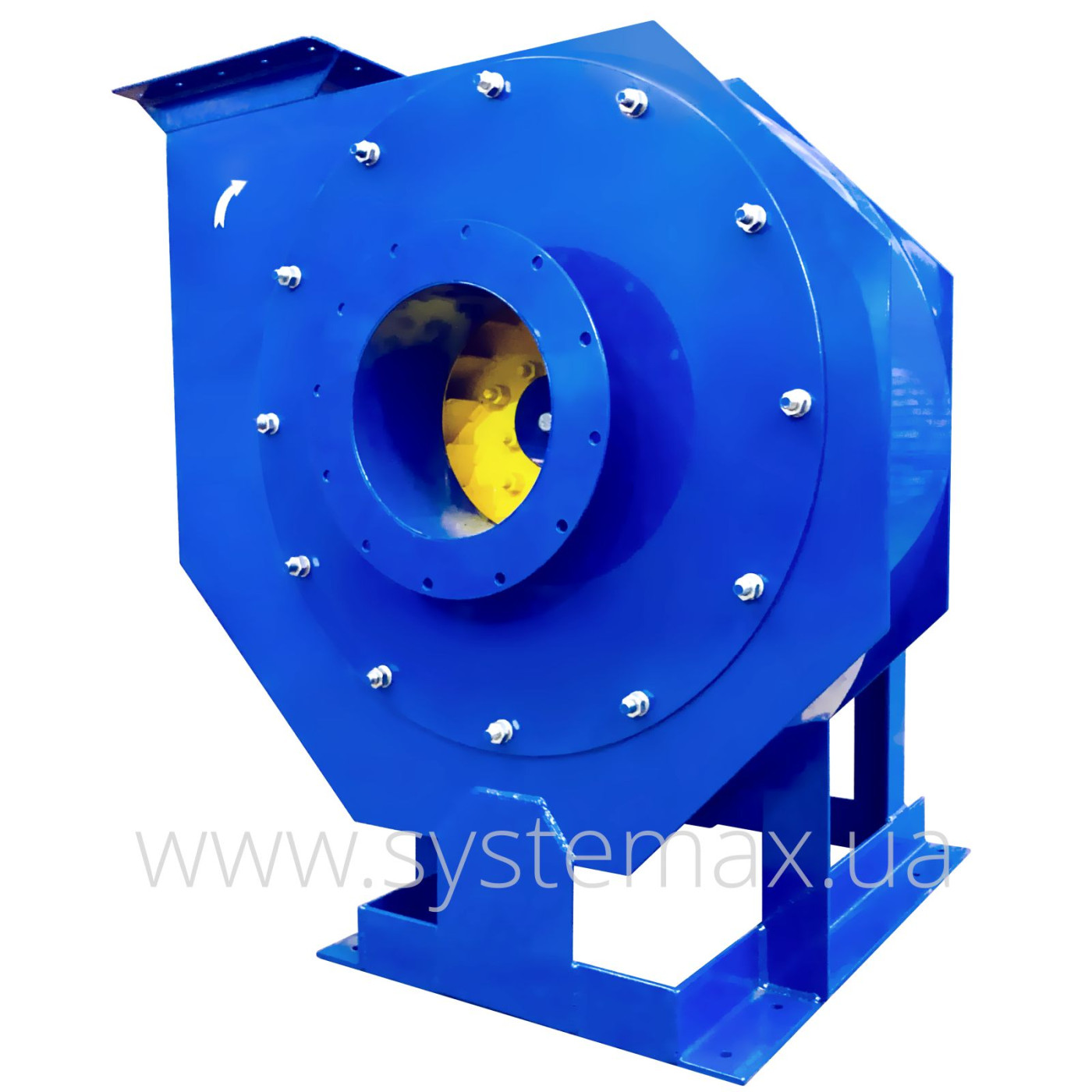

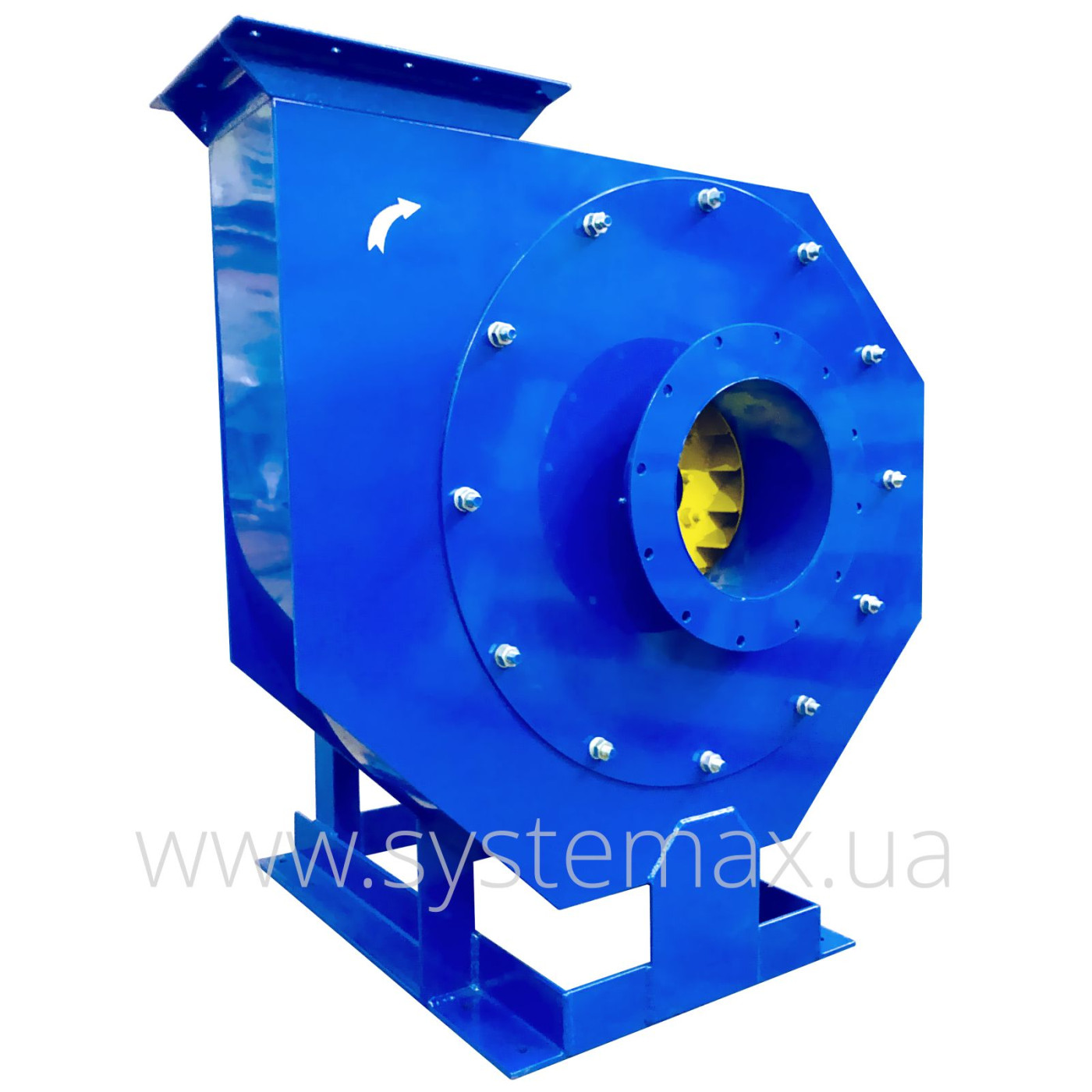

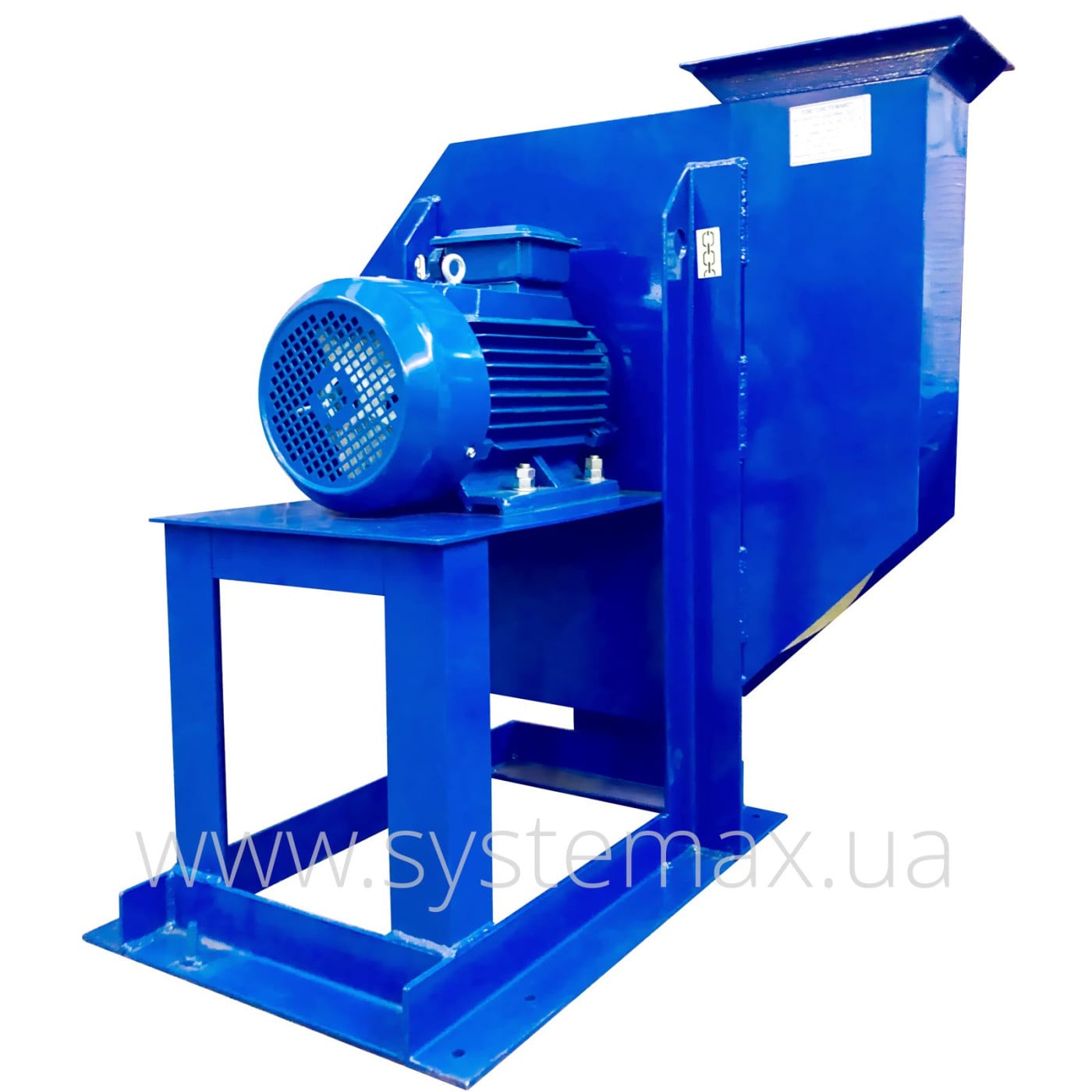

Вентилятор центробіжний ВЦ 6-28 №9

Зроблено в Україні
Вентилятор центробіжний ВЦ 6-28 №9
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
10 років на ринкуПромислового обладнання
Ціна:
договірна
Виготовлення під замовлення 5-7 днів
Комплектаця електродвигунами:

×
Вентилятор центробіжний ВЦ 6-28 №9
Вентилятор центробіжний ВЦ 6-28 №9 без електродвигуна
договірна
×
Ми Вам передзвонимо!
Вентилятор центробіжний ВЦ 6-28 №9
Вентилятор центробіжний ВЦ 6-28 №9
×
Ми Вам відповімо!
Вентилятор центробіжний ВЦ 6-28 №9
Вентилятор центробіжний ВЦ 6-28 №9
+38 (044) 383-27-33
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 новая почта

Огляд радіального вентилятора ВЦ 6-28 №9

Основні дані

  • вентилятор центробіжний (радіальний) високого тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • кут повороту корпусу улітки - кратний 45° (виставляється на заводі);
  • обертання робочого колеса ліве або праве;
  • виконання 1 (робоче колесо на валу електродвигуна);
  • комплектація електродвигунами потужністю 15 ... 22 кВт;
  • діаметр робочого колеса 900 мм;
  • кількість лопаток робочого колеса 16 шт.;
  • лопатки загнуті назад;
  • продуктивність 10000 ... 16000 м³/час;
  • робочий тиск 2500 ... 3800 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В;
  • гарантія 2 роки.

Застосування і аналоги центробіжних вентиляторів ВЦ 6-28 №9

ВЦ 6-28 №9 належать до серії центробіжних вентиляторів з високим тиском. Його застосовують:

  • в системах вентиляції і кондиціонування приміщень, якщо повітря потрібно подавати через велику протяжність/складність повітряних каналів;
  • в технологічних процесах (подача повітря в печі, вагранки та інше);
  • в установках пневмотранспорту ежекційного типу.


На заводі СИСТЕМАКС даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ (ГОСТ). По технічним параметрам ВЦ 6-28-9 виробництва СИСТЕМАКС являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.

Найбільш поширені моделі серед виробників вентиляційного обладнання України:

  • ВЦ 6-28 №9   (ВЦ 6-28-9, ВЦ 6 28 9)
  • ВР 120-28 №9   (ВР 120-28-9, ВР 120 28 9)



Напрям обертання вентилятора ВЦ 6-28-9 та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 6-28-9

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 6-28 №9 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 6-28 №9 (лівий)
0°...315° - кут повороту корпусу вентилятора


Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпусу ВЦ-6-28-9

Центробіжні вентилятори ВЦ6-28-9 можуть бути виготовлені з будь-яким кутом повороту улітки. Це дозволяє суттєво спростити монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Стандартні кути повороту улітки: 0°, 45°, 90°, 135°, 180°, 225°, 270° та 315°.

Як правило, не рекомендується змінювати кут повороту корпусу вентилятора своїми силами, оскільки буде порушене балансування робочого колеса. У процесі збирання вентилятора на заводі улітку виставляють під необхідним кутом з наступним динамічним балансуванням робочого колеса на валу електродвигуна.



Технічні параметри ВЦ 6 28 9

Відцентровий
вентилятор
Виконання Електродвигун Параметри вентилятора в рабочій зоні Повна маса
Марка Потужність Частота обертання Продуктивність Тиск
кВт об/хв м³/год Па кг
ВЦ 6-28 №9 Схема 1 АІР160S4 15 1 500 10 000 3 800 424
Схема 1 АІР160М4 18,5 1 500 13 400 3 700 446
Схема 1 АІР180S4 22 1 500 16 000 2 500 460


Конструктивні особливості ВЦ-6-28-9

Вузли вентилятора ВЦ 6-28 №9

  • Корпус вентилятора ВЦ 6-28 №9 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Згідно ДСТУ 5976 улітка вентилятора на заводі може бути виставлена під будь-яким кутом кратним 45° (або іншим, який побажає замовник).

  • Робоче колесо вентилятора ВЦ 6-28 №9
    Рабоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. Діаметр робочого колеса 900 мм (D=1,0×). Бувають модифікації з більшим і меньшим діаметром на 5% і 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), але виготовляються тільки під замовлення.

  • Електродвигун АІР для улітки ВЦ 6-28 №9
    Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 6-28-9 підходять двигуни потужністю від 15 до 22 кВт з частотою обертання 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 6-28 №9
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Радіальний вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.



Конструктивне виконання вентилятора ВЦ 6-28 №9

Для витяжки ВЦ 6-28 №9 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.



Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія


Габаритні та приєднувальні розміри радіального вентилятора ВЦ 6-28-9 (ВР 120-28-9)

Креслення схеми виконання №1

У процесі підготовки...



Аеродинамічна характеристика центробіжного (радіального) вентилятора ВЦ 6-28 9

У процесі підготовки...



Як купити центробіжний вентилятор високого тиску ВЦ 6-28 №9 (виконання 1)

Радіальні вентиляційні агрегати ВЦ 6-28 №9 виробляються в Україні на заводі ПК СИСТЕМАКС. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий вентилятор складає 2 роки.

Виготовлення і продаж вентиляційного обладнання виробництва ПК СИСТЕМАКС здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європы, СНД і Близького сходу. Особливо Казахстан, Туркменістан, Грузія, Молдова купити вентилятор ВЦ 6-28 №9 можуть без ніяких складнощів (допомагаємо з оформленням митних документів і доставкою). Купити ВЦ 6-28-9 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.

Промислові центробіжні вентиляторы ВЦ 6-28 №9 завжди підтримуються у достатній кількості на складах компанії СИСТЕМАКС. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити радіальний вентилятор ВЦ 6-28-9 проблем не складе. Для цього телефонуйте за номером +38 (044) 383-27-33, або оформляйте он-лайн замовлення на нашому сайті www.systemax.ua, або пишіть на електронну пошту office@systemax.ua. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!

Компанія-виробник ПК СИСТЕМАКС пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
