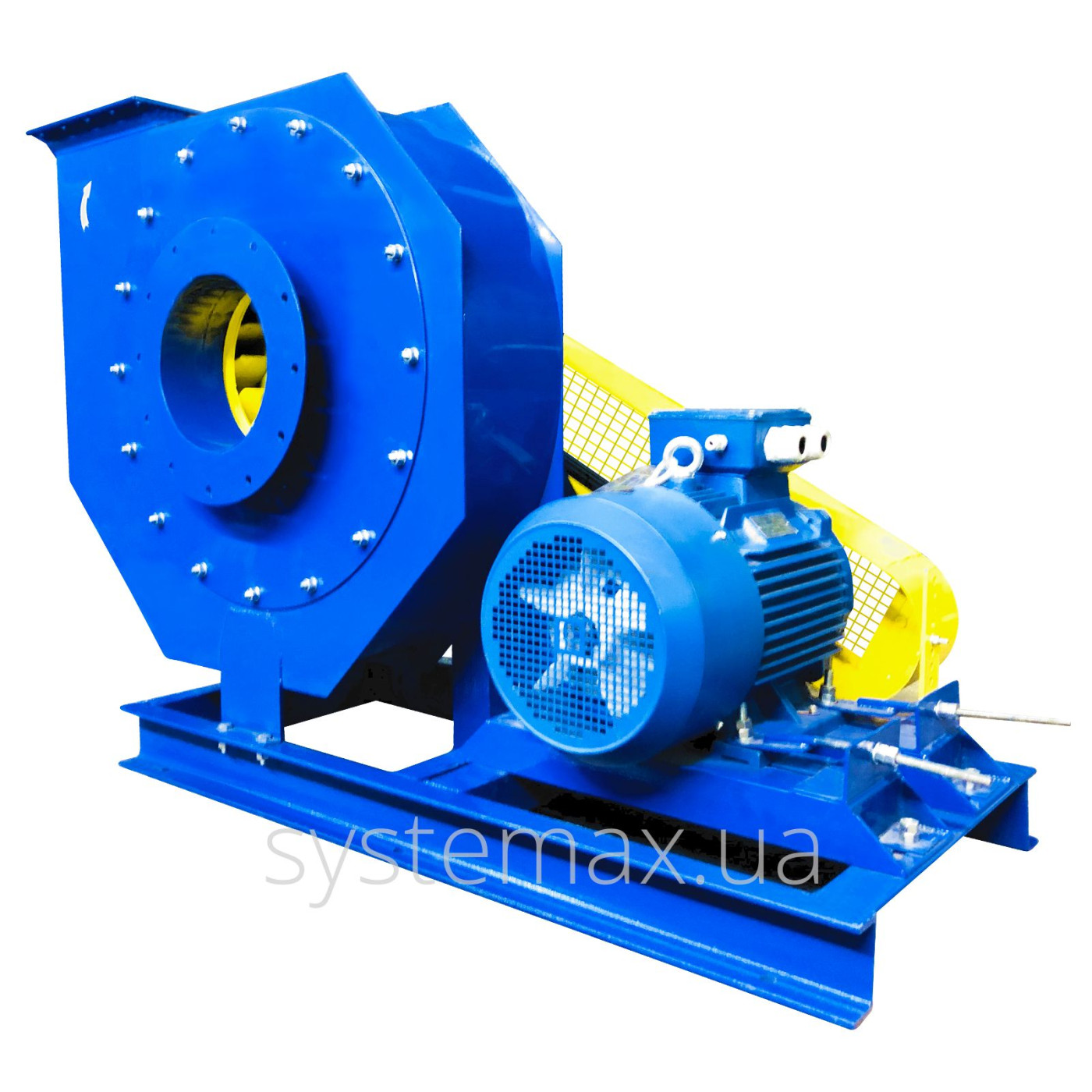

Огляд радіального вентилятора ВЦ 6-28 №9 виконання №5

Основні дані

  • вентилятор центробіжний (радіальний) високого тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • кут повороту корпусу улітки - кратний 45° (виставляється на заводі);
  • обертання робочого колеса ліве або праве;
  • виконання 5 (привід через клино-ремінну передачу);
  • комплектація електродвигунами потужністю 22 ... 90 кВт;
  • діаметр робочого колеса 900 мм;
  • кількість лопаток робочого колеса 16 шт.;
  • лопатки загнуті назад;
  • продуктивність 8000 ... 22000 м³/час;
  • робочий тиск 6800 ... 13000 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В;
  • гарантія 2 роки.

Застосування і аналоги центробіжних вентиляторів ВЦ 6-28 №9 (схема 5)

ВЦ 6-28 №9 (вик. 5) належать до серії центробіжних вентиляторів з високим тиском. Його застосовують:

  • в системах вентиляції і кондиціонування приміщень, якщо повітря потрібно подавати через велику протяжність/складність повітряних каналів;
  • в технологічних процесах (подача повітря в печі, вагранки та інше);
  • в установках пневмотранспорту ежекційного типу.


На заводі СИСТЕМАКС даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ (ГОСТ). По технічним параметрам ВЦ 6-28-9 (схема №5) виробництва СИСТЕМАКС являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.

Найбільш поширені моделі серед виробників вентиляційного обладнання України:

  • ВЦ 6-28 №9 виконання 5   (ВЦ 6-28-9, ВЦ 6 28 9)
  • ВР 120-28 №9 виконання 5   (ВР 120-28-9, ВР 120 28 9)



Напрям обертання вентилятора ВЦ 6-28-9 (сх. 5) та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 6-28-9

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 6-28 №9 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 6-28 №9 (лівий)
0°...315° - кут повороту корпусу вентилятора


Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпусу ВЦ-6-28-9 (схема №5)

Центробіжні вентилятори ВЦ6-28-9 можуть бути виготовлені з будь-яким кутом повороту улітки. Це дозволяє суттєво спростити монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Стандартні кути повороту улітки: 0°, 45°, 90°, 135°, 180°, 225°, 270° та 315°.

Як правило, не рекомендується змінювати кут повороту корпусу вентилятора своїми силами, оскільки буде порушене балансування робочого колеса. У процесі збирання вентилятора на заводі улітку виставляють під необхідним кутом з наступним динамічним балансуванням робочого колеса на валу електродвигуна.



Технічні параметри ВЦ 6 28 9 схема №5

Центробіжний
вентилятор
Виконання Електродвигун Параметри вентилятора в рабочій зоні Повна маса
Марка Потужність Частота обертання Продуктивність Тиск
кВт об/хв м³/год Па кг
ВЦ 6-28 №9 Схема 5 АІР180S4 22 1 500 8 000 6 800 661
Схема 5 АІР180М4 30 1 500 9 100 8 000 710
Схема 5 АІР200М4 37 1 500 10 000 10 700 768
Схема 5 АІР200L4 45 1 500 11 900 11 600 836
Схема 5 АІР225М4 55 1 500 12 200 12 800 943
Схема 5 АІР250S4 75 1 500 17 500 13 000 1 021
Схема 5 АІР250М4 90 1 500 22 000 10 500 1 058


Конструктивні особливості ВЦ-6-28-9 вик. 5

Вузли вентилятора ВЦ 6-28 №9 вик. 5

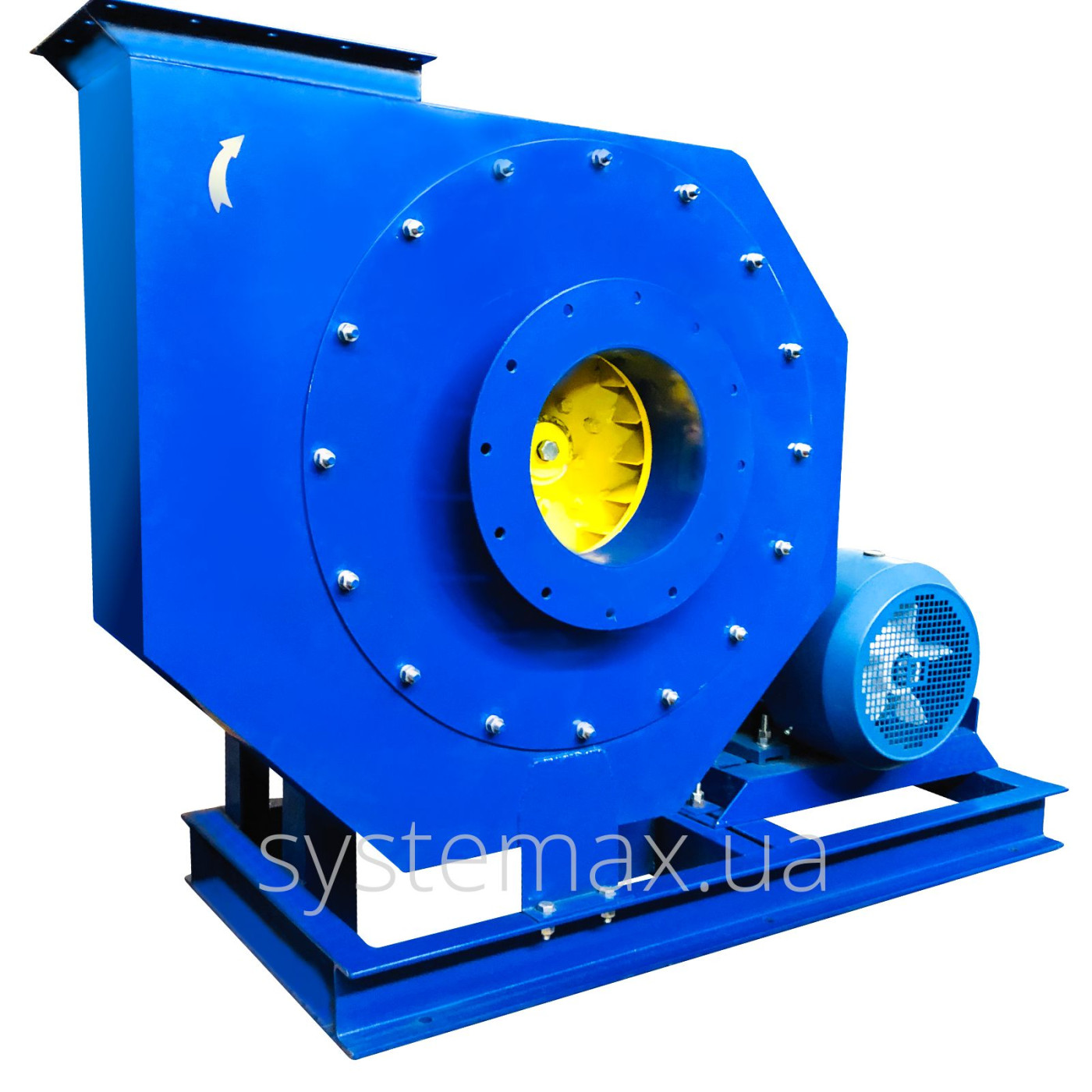

  • Корпус вентилятора ВЦ 6-28 №9 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Згідно ДСТУ 5976 улітка вентилятора на заводі може бути виставлена під будь-яким кутом кратним 45° (або іншим, який побажає замовник).

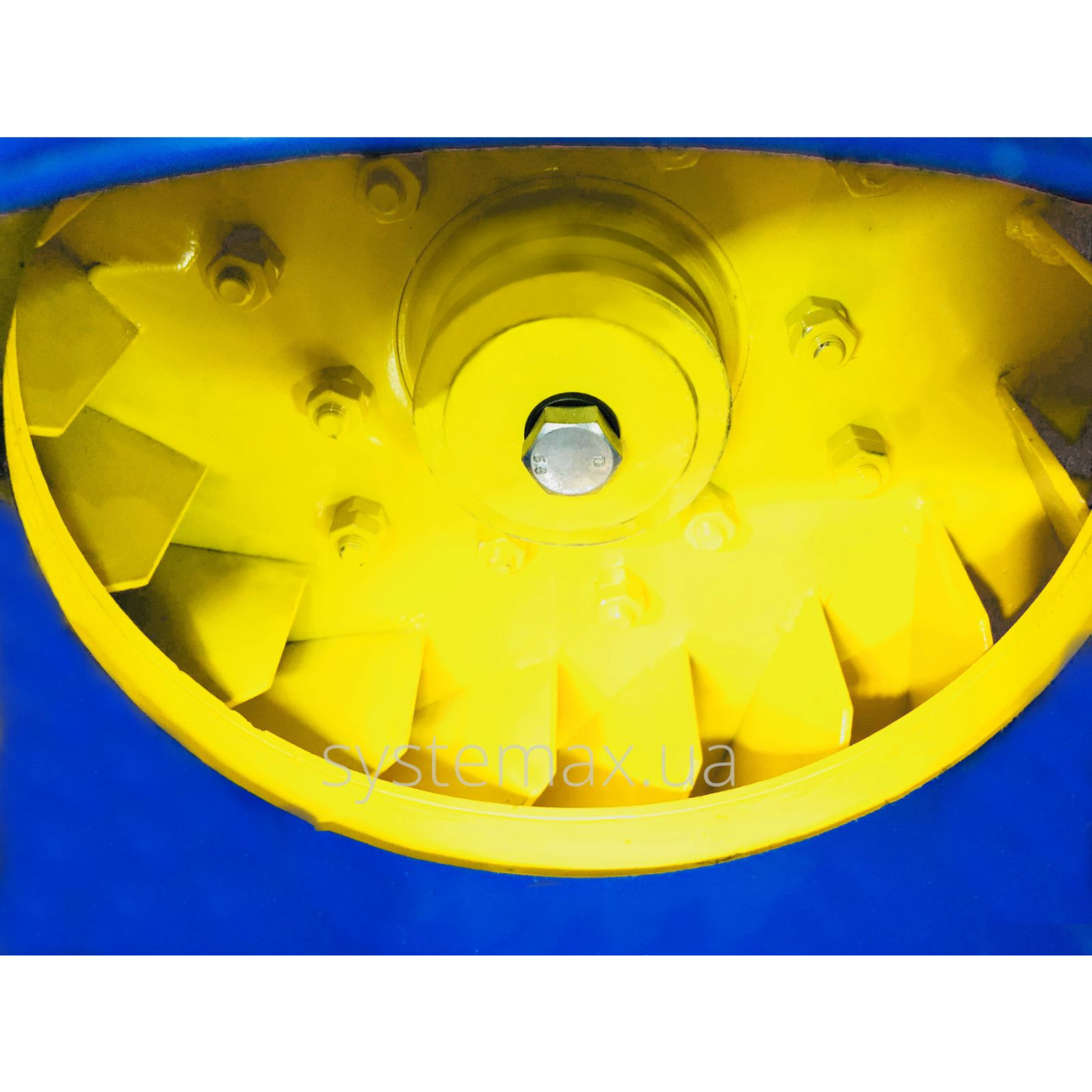

  • Робоче колесо вентилятора ВЦ 6-28 №9
    Рабоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. Діаметр робочого колеса 900 мм (D=1,0×). Бувають модифікації з більшим і меньшим діаметром на 5% і 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), але виготовляються тільки під замовлення.

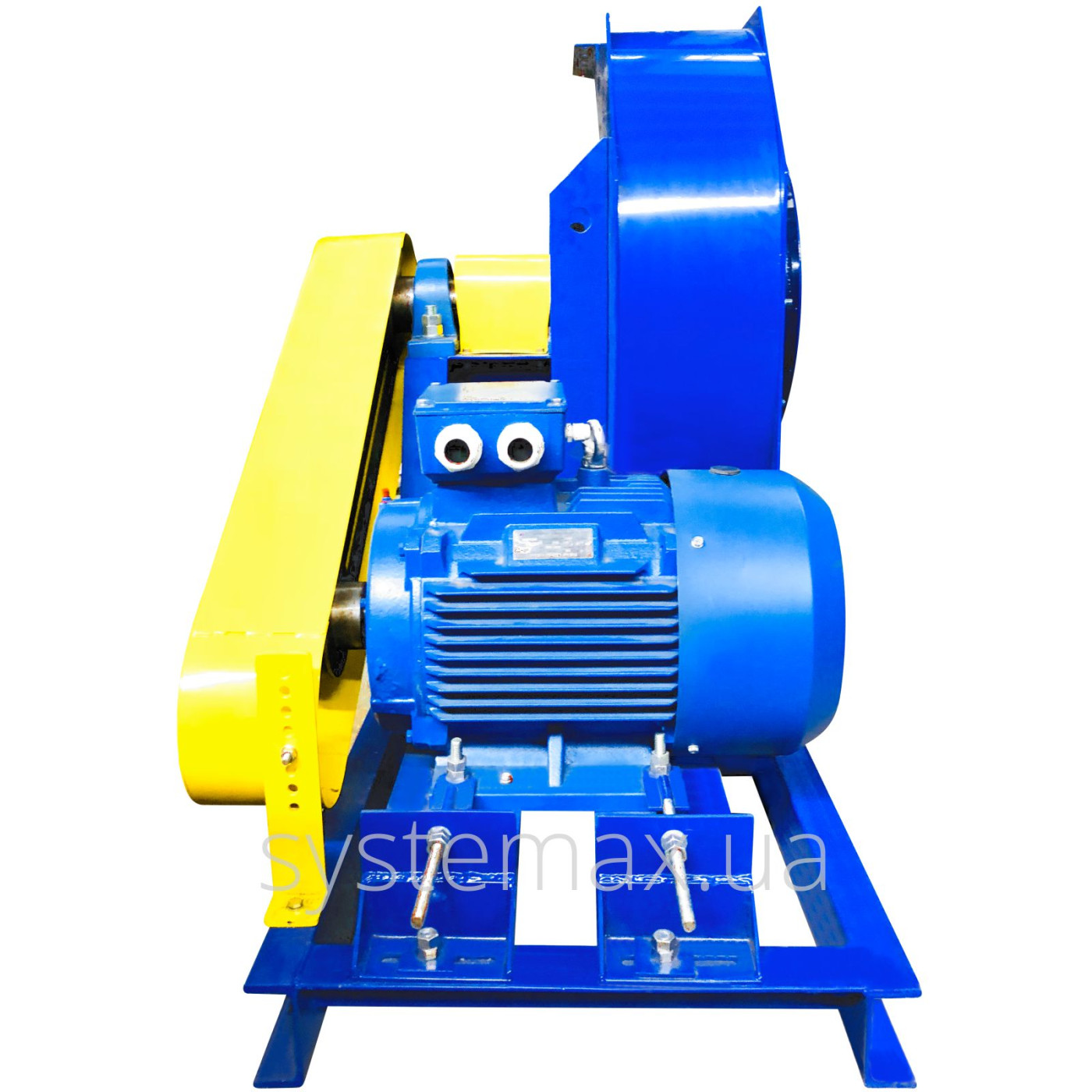

  • Електродвигун АІР для улітки ВЦ 6-28 №9
    Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 6-28-9 підходять двигуни потужністю від 22 до 90 кВт з частотою обертання 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

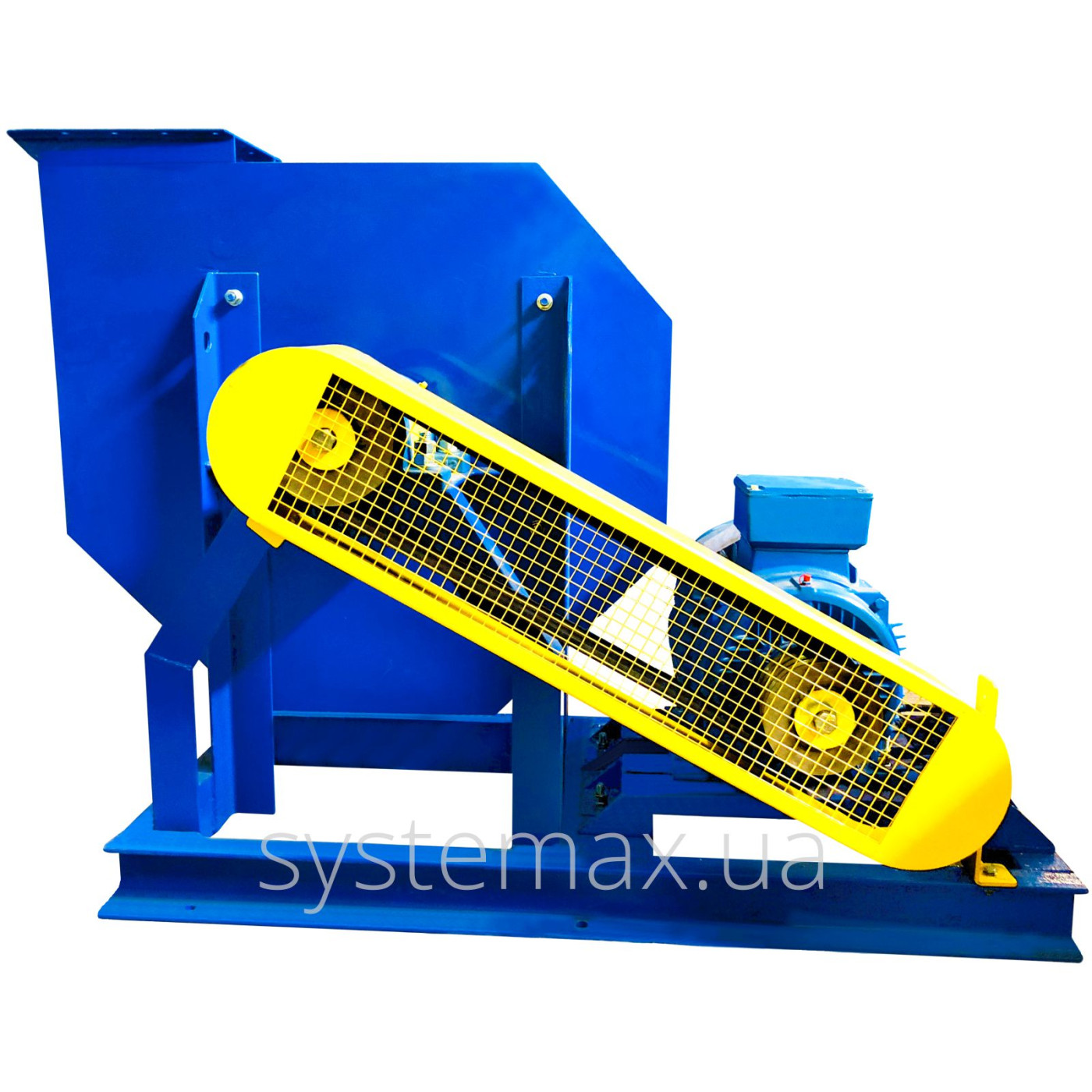

  • Клино-ремінна передача
    Складається із клинових ременів, ведучого і веденого шківів. Передає крутний момент з вала електродвигуна на проміжний вал вентилятора.

  • Підшипниковий вузол
    Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 6-28 №9
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Радіальний вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.



Конструктивне виконання вентилятора ВЦ 6-28 №9

Радіальний вентилятор високого тиску ВЦ 6-28-9 виконаний по схемі №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.

Що дає 5-та схема:

  • підбираючи розміри шківів можна корегувати передаточне число, і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
  • клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них.




Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія

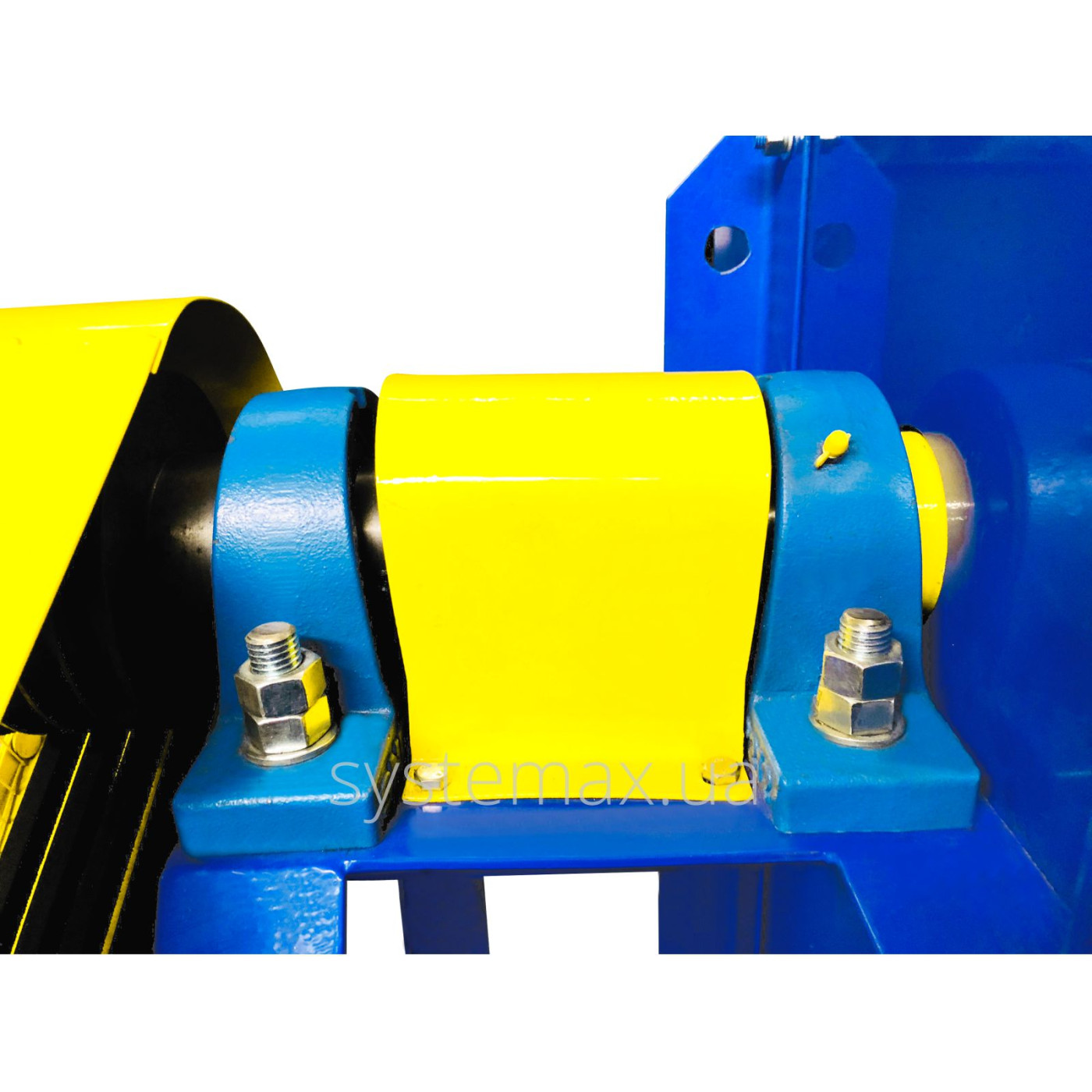

Підшипниковий вузол SNR

Підшипниковий вузол SNR на вентиляторі ВЦ 6-28-9 по схемі 5

Переваги підшипникових вузлів SNR (SNR Roulements, Annecy, France)

  • Надійність:
    Якість виготовлення підшипників SNR дозволяє встановити гарантійний термін служби 12 років з моменту введення в експлуатацію, з можливістю продовження до 18 років.

  • Захищеність:
    Клас захисту підшипників SNR - IP68. Герметичність такої конструкції забезпечує захист і надійне змащування навіть в умовах підвищеної вологості та забрудненості.

  • Оптимальний температурний режим:
    Підшипниковий вузол SNR для промислового вентилятора допускає експлуатацію в діапазоні граничних температур -40°С...+80°С, а підшипниковий вузол SNR для димососа - в діапазоні температур -50°С...+180°С.


Додаткові опції

У підшипниковий вузол SNR при необхідності можна установити:

  • датчик (PMS P-ABL) автоматичного зчитування рівня мастила і температурного нагріву мастила;
  • одноточковий лубрикатор (READY BOOSTER), який буде автоматично додавати мастильний матеріал в герметичний підшипник при досягненні критичного рівня, без зовнішнього втручання оператора.



На ринку України можна купити вентилятори з китайськими підшипниковими вузлами, що називається «подешевше». Але як наслідок, із-за неякісних підшипників з'являється неспіввісність валів і розбалансування робочого колеса. Така «економія» тягне за собою великі експлуатаційні затрати на ремонт і транспортування вентилятора, та головне, простоювання вашого виробництва. У цьому відношенні французькі підшипникові вузли SNR являються еталоном якості та додатковою гарантією безперебійної роботи вашого вентилятора.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 6-28-9 (ВР 120-28-9) схема №5

Креслення схеми виконання №1

У процесі підготовки...



Аеродинамічна характеристика центробіжного (радіального) вентилятора ВЦ 6-28 9

У процесі підготовки...



Як купити центробіжний вентилятор високого тиску ВЦ 6-28 №9 (схема 5)

Радіальні вентиляційні агрегати ВЦ 6-28 №9 по схемі 5 виробляються в Україні у місті Київ на заводі ПК СИСТЕМАКС. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий вентилятор складає 2 роки.

Виготовлення і продаж вентиляційного обладнання виробництва ПК СИСТЕМАКС здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європы, СНД і Близького сходу. Особливо Казахстан, Туркменістан, Грузія, Молдова купити вентилятор ВЦ 6-28 №9 можуть без ніяких складнощів (допомагаємо з оформленням митних документів і доставкою). Купити ВЦ 6-28-9 виконання 5 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.

Промислові центробіжні вентиляторы ВЦ 6-28 №9 виконання №5 завжди підтримуються у достатній кількості на складах компанії СИСТЕМАКС. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити радіальний вентилятор ВЦ 6-28-9 проблем не складе. Для цього телефонуйте за номером +38 (044) 383-27-33, або оформляйте он-лайн замовлення на нашому сайті www.systemax.ua, або пишіть на електронну пошту office@systemax.ua. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!

Компанія-виробник ПК СИСТЕМАКС пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.

Ми цінуємо Ваш вибір.
